关于gdb调试器，我已经写了三篇硬核文章了《从零手写gdb调试器》《调试器是如何让代码停下来的》《gdb调试器底层实现原理》，今天开启它的第四篇：gdb单步调试代码的底层实现原理

国内关于gdb调试器相关的资料非常少，如果你对调试器底层实现感兴趣，欢迎关注公众号【硬核子牙】，看调试器系列文章。如果你想写一个自己百分百控股的调试器，欢迎学习我的课程《从零手写gdb调试器》

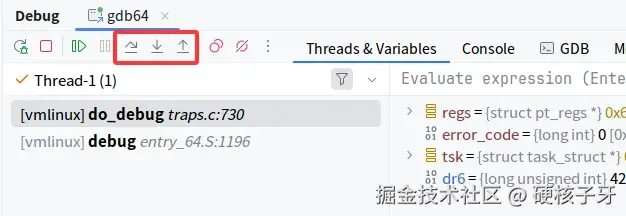

什么是单步调试，就是这三个按钮

从左到右：step over，单步步过。step into，单步步入。step out，单步步出。本篇文章主要谈step into，中间那个。因为step over、step out的实现要依赖step into。step over、step out，后面再写文章细讲

看完本篇文章，你能学到单步步入的全部：

以下，enjoy

单步步入底层原理

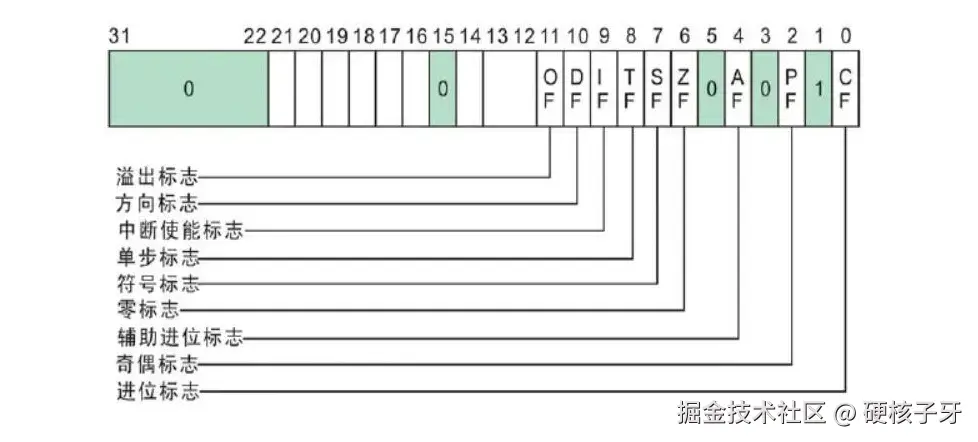

单步步入的底层实现，是依赖CPU实现的。在CPU内部，有一个寄存器叫状态寄存器：elfags，长这样

其中第8位对研究单步调试非常关键：TF位，单步标志位。记住TF这两个单词，等下看Linux内核源码会看到。

这个TF是如何工作的呢？

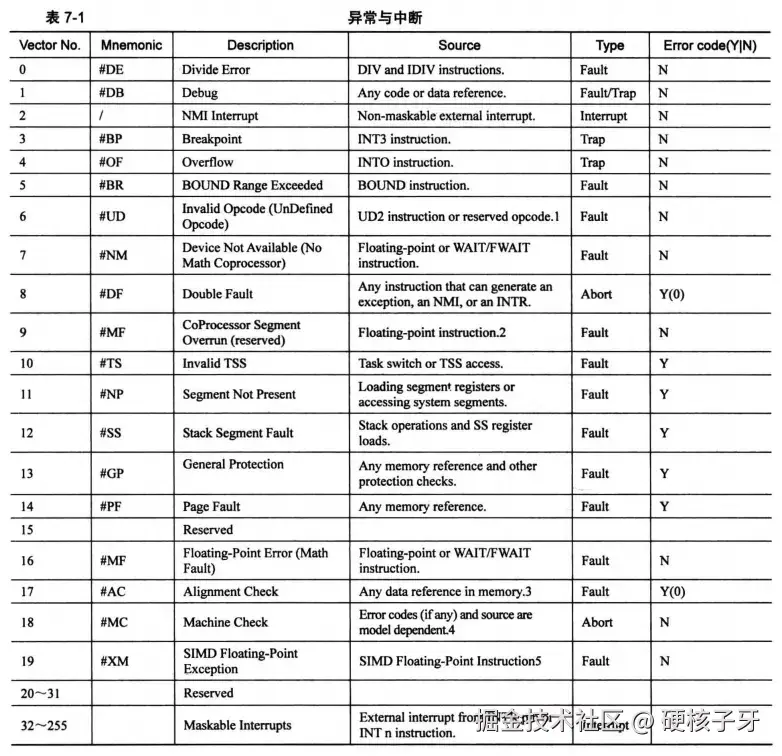

当CPU执行完一条机器指令后，会瞄一眼自己的EFLAGS寄存器，如果其中的 TF（Trap Flag）位为1，就会触发一个调试异常（#DB），它是异常向量号1，属于硬件异常，由 CPU自动产生

你可能注意到了EFLAGS中的第9位，IF（Interrupt Flag）位，中断使能控制位。如果这位为0，即关闭中断，会影响单步调试吗？答案是不会。这个位只影响中断，不影响异常。这个位一般是1，因为中断是一直在发生的

所以EFALGS的值如果是0x3**，就表示开启了单步调试功能。接下来咱们实战一下

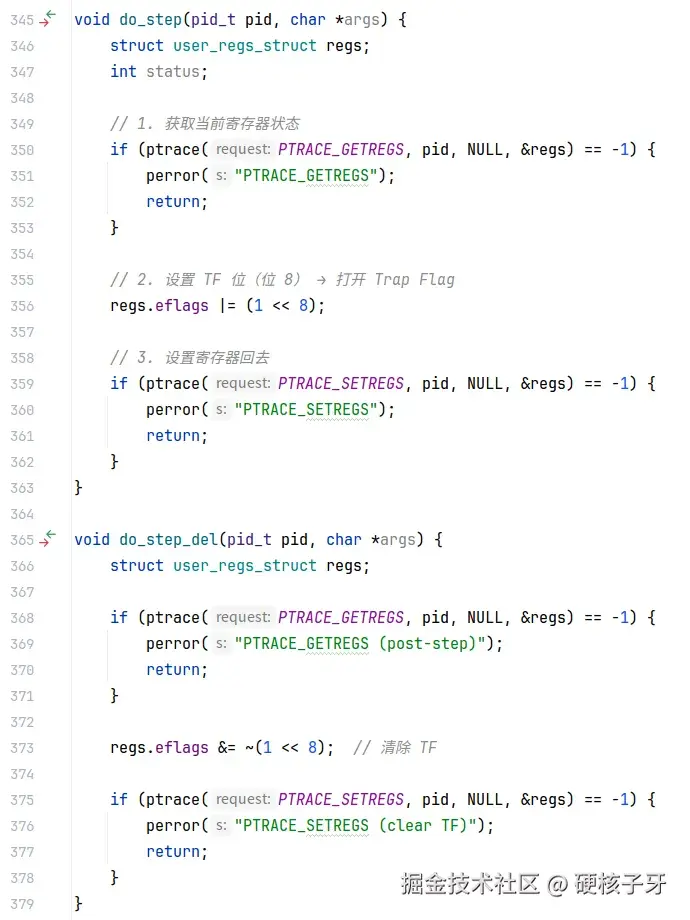

为了实战演示，我给我写的调试器增加了两个功能：开启单步、关闭单步，本质就是修改ELFAGS寄存器的第8位

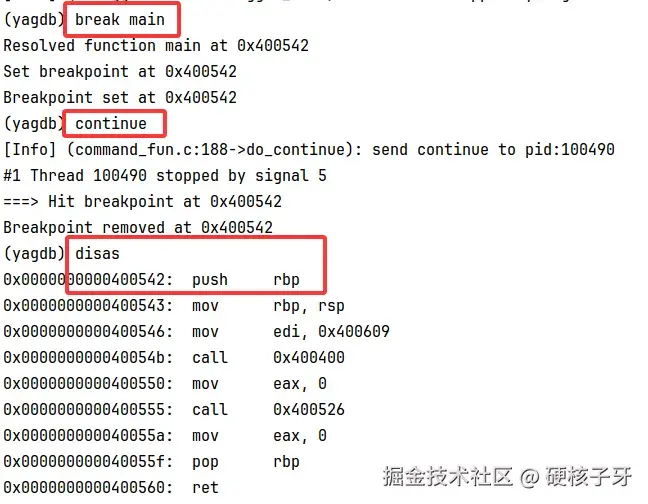

来看下实战效果。我在main函数处下断点，让程序跑到这个位置停下来，当前的CPU所处位置是0x400542

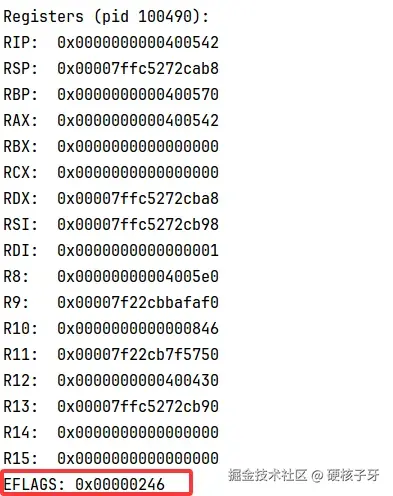

看下elfags寄存器的值

0x246，没有开启单步调试。我如果现在执行continue，程序就运行结束了。我执行step命令，开启单步调试功能

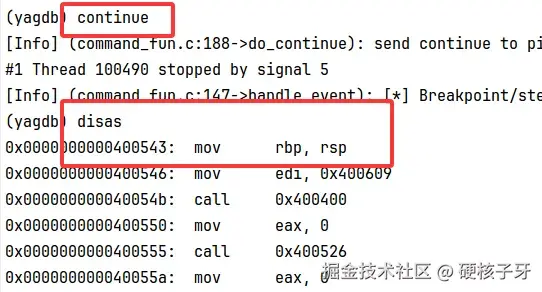

接下来我执行continue，看它是单步执行还是执行结束

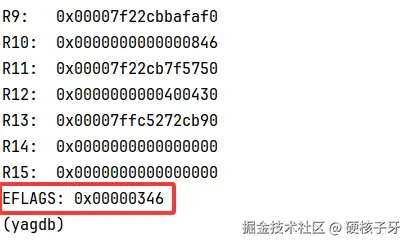

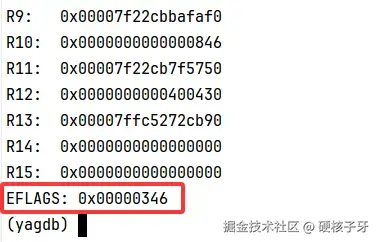

可以看到，是单步执行的。再看下TF位的值

发现还在，所以你现在执行continue，它会一直单步走。但是gdb的单步，你会发现它不是一直生效，它只生效一次，那gdb是何时清除TF位的呢？留个问题，后面会讲到

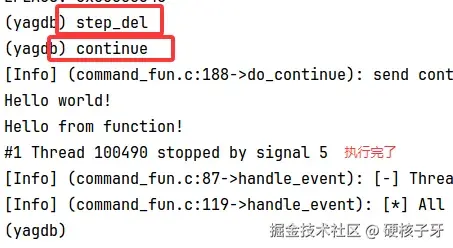

执行step_del清除TF位，再执行continue，让程序执行结束

一切如我们所愿。自己写的调试器，精准控制程序运行，酷不酷？

gdb是如何实现单步调试的呢？

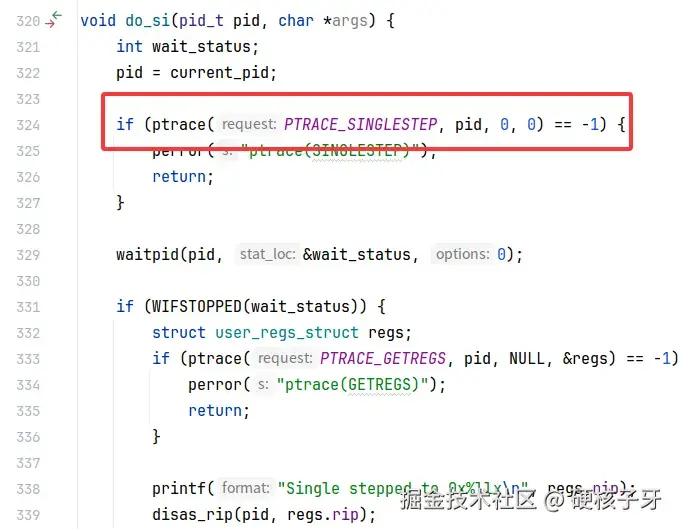

使用ptrace函数，request=PTRACE_SINGLESTEP，进入Linux内核做了什么呢？就找重点代码，设置EFLAGS的TF位

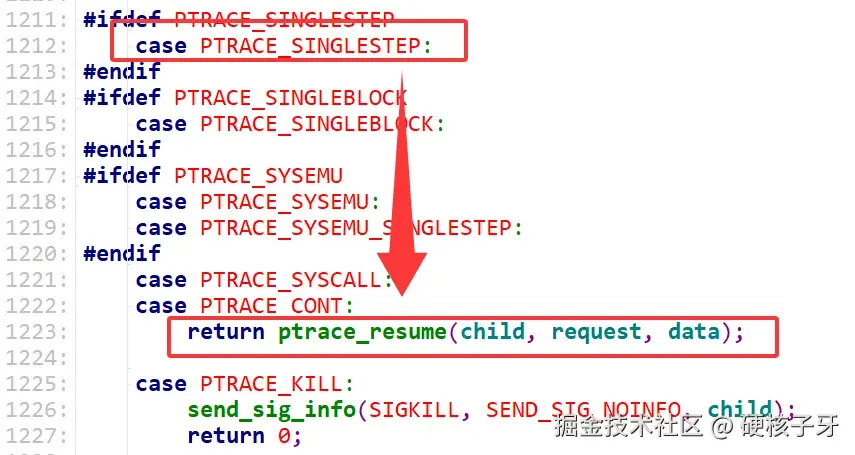

最终会执行到这个函数

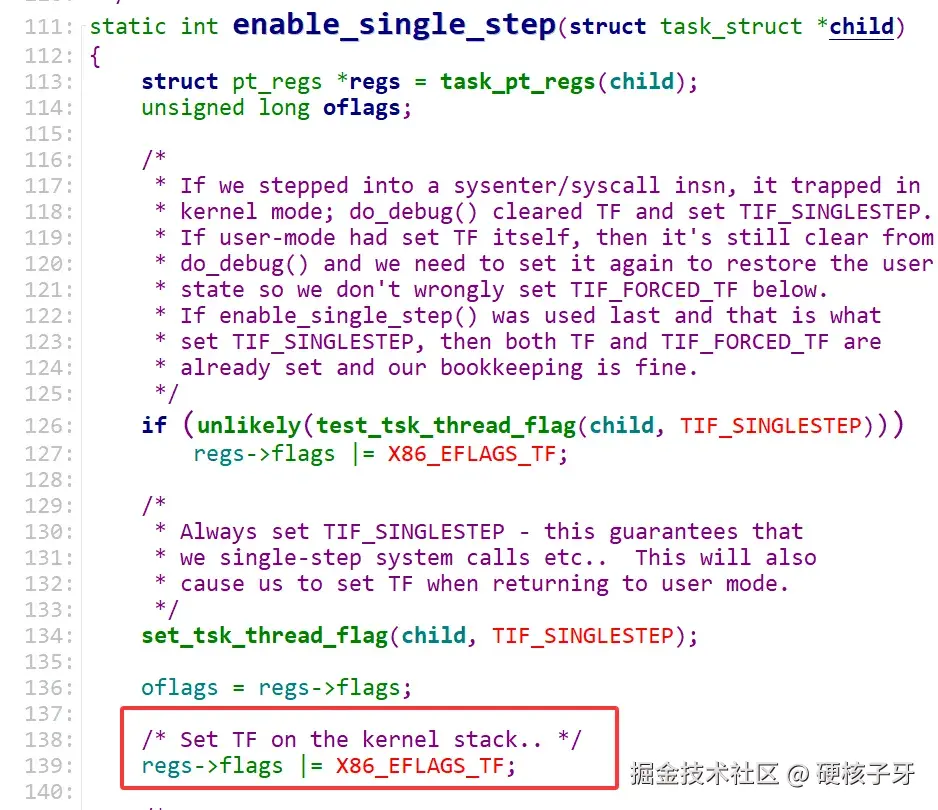

找到核心代码了！

前面说过，gdb的单步调试是一次性的，言外之意就是执行了一次单步，就会清空EFLAGS中的TF位，这个清空的动作是gdb做的还是Linux内核做的呢？

Linux内核做的！什么时候做的呢？其实研究Linux内核需要一种这样的思维：就是如果这个功能你来实现，你会选择在哪个时机做呢？

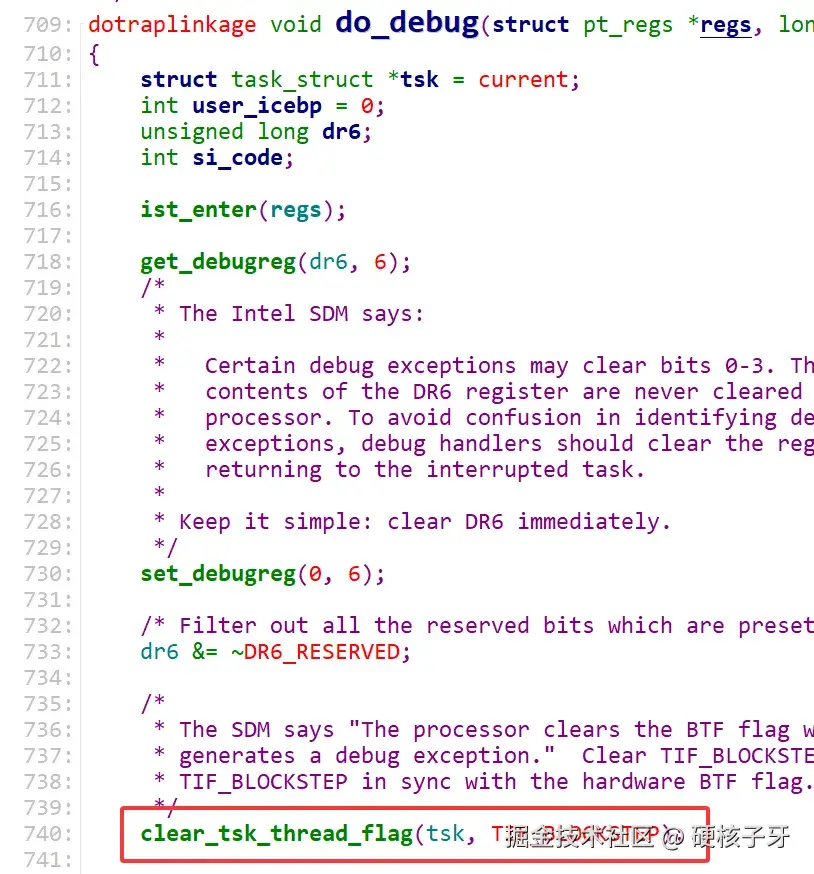

答案是，1号#DB硬件异常的处理逻辑里。你仔细想想，是不是这里是最合适的？

至此，gdb调试器的单步调试功能的底层实现原理，就全部讲完了。step over、step out，下篇安排。关注公众号【硬核子牙】，看调试器系列硬核文章
