一、产品定位：专为低功耗应用优化的保护方案
SA8206A在SA8206的基础上，针对低电流应用场景进行了专门的优化，通过调整关键参数更好地匹配物联网设备、便携式仪器等低功耗应用的特殊需求。

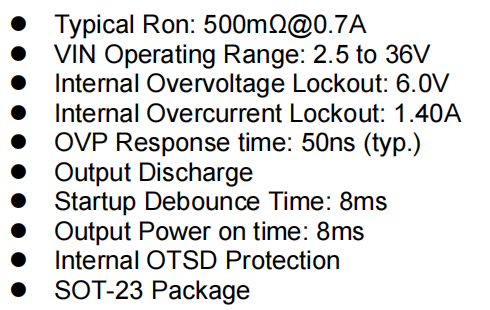

核心特性定位

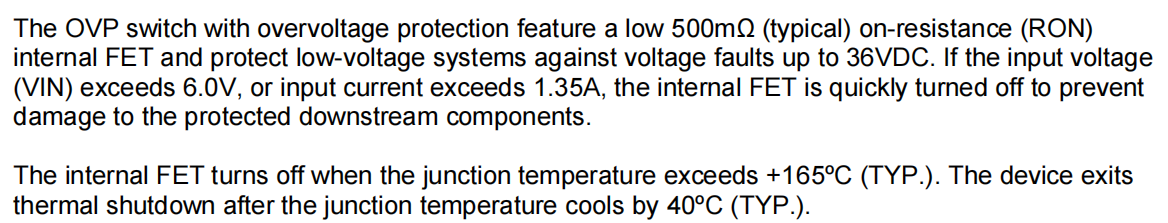

- 优化的保护阈值：6.0V过压保护，1.4A过流保护
- 低功耗设计：500mΩ导通电阻，优化小电流效率
- 微型化配置：47nF超小输入电容需求
- 节能环保 ：满足绿色电子产品标准

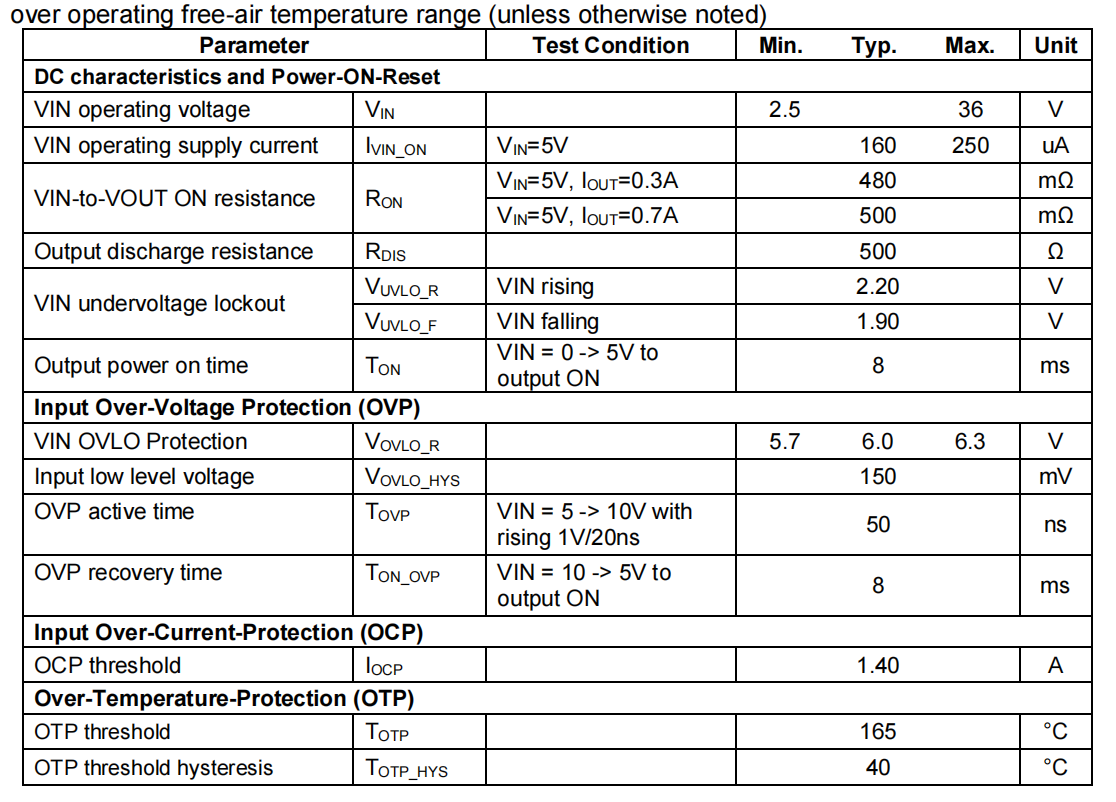

二、关键技术参数分析
保护特性优化
过压保护一致性：
- 保持6.0V典型阈值，与系列产品兼容
- 50ns快速响应，维持优秀的瞬态抑制能力
- 150mV回差确保稳定性
过流保护精准化：
- 1.4A固定阈值，针对低功耗设备优化
- 精确匹配物联网设备的电流需求
- 防止因微小过载导致的系统故障
导通特性深度优化
电阻特性分析：
- 0.3A轻载：480mΩ，优化待机功耗
- 0.7A典型负载：500mΩ，平衡效率与散热
- 专门针对<1A应用场景调优
能效优势：
- 在典型0.1-0.5A工作区间具有最佳效率
- 显著降低轻载条件下的功率损耗
- 适合电池供电的便携设备
三、热管理与小尺寸设计

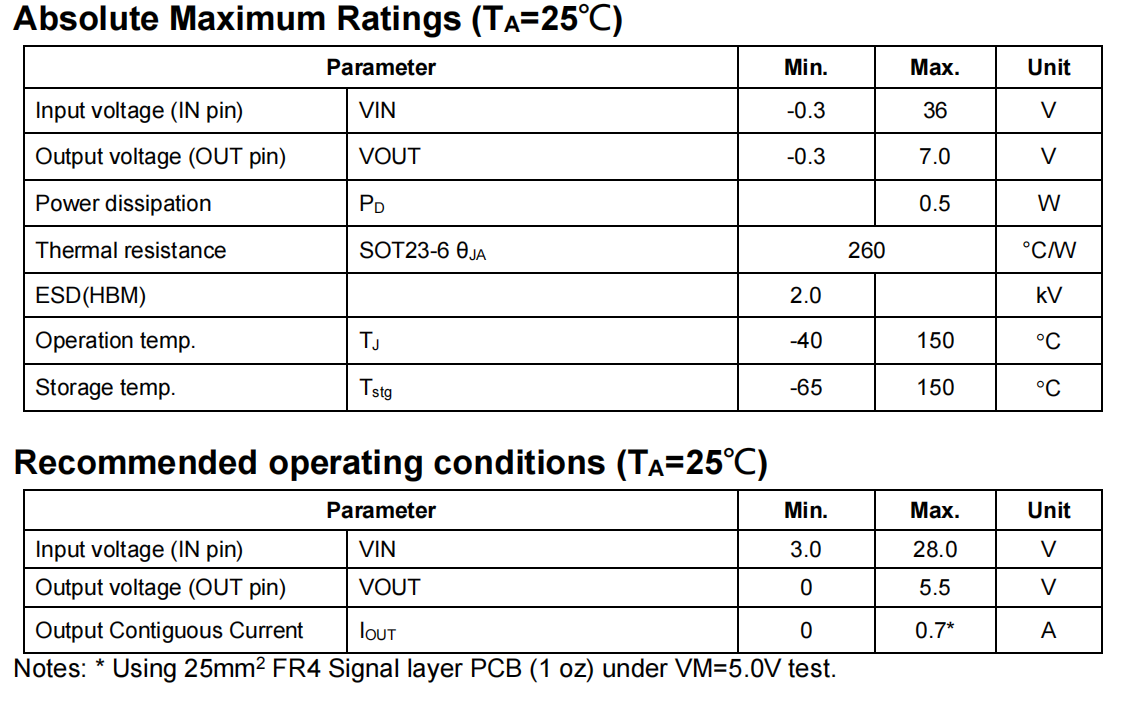

散热特性评估
低功耗优势：
- 在0.7A满载电流下功耗：P = 0.7² × 0.5 = 0.245W
- 25°C环境温升：ΔT = 0.245 × 260 = 63.7°C
- 实际应用中以0.3-0.5A为主，温升更加温和
热设计建议：
- 在高温环境中可安全承载0.5A连续电流
- 0.7A峰值电流持续时间建议≤1分钟
- 利用PCB自然散热即可满足要求

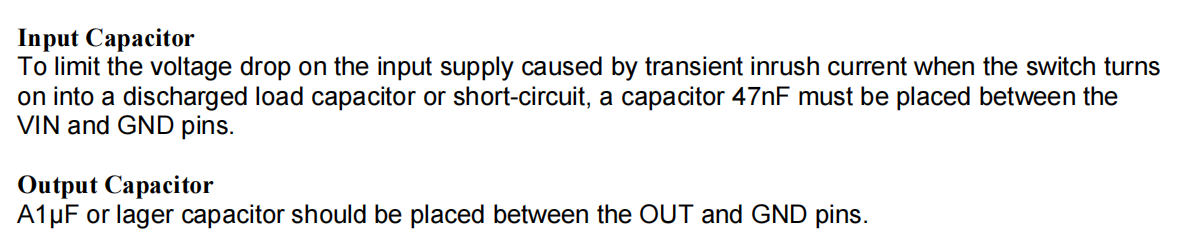

微型化电容配置
输入电容革新：
- 仅需47nF，相比传统方案减少50%以上
- 允许使用更小封装的电容元件（0201/01005）
- 为超紧凑设计提供可能
输出电容灵活性：
- 保持1μF标准推荐值
- 可根据负载特性在0.47μF-4.7μF间调整
- 支持MLCC、陶瓷等多种电容类型
四、低功耗系统集成优势
物联网设备应用
功耗匹配特性：
典型IoT设备电流需求：10-300mA
SA8206A保护范围：0-1.4A
完美覆盖正常工作和峰值需求
能效贡献：
- 在100mA工作电流下导通损耗仅5mW
- 对电池寿命影响可忽略不计
- 支持设备进入深度休眠模式
便携式医疗设备
安全特性：
- 1.4A过流点防止传感器故障扩散
- 快速OVP保护精密测量电路
- 满足医疗设备安全规范
尺寸优势：
- 整体方案占用面积<10mm²
- 适合穿戴式设备的高密度布局
- 简化机械结构设计
五、应用场景深度匹配
目标应用领域
物联网终端
- 智能传感器节点
- 无线通信模块
- 电池供电的监测设备
便携式医疗
- 手持诊断设备
- 健康监测手环
- 医用传感器接口
消费电子
- 蓝牙耳机充电保护
- 智能手表电源管理
- 便携式游戏设备
工业控制
- 低功耗传感器
- 现场仪表
- 无线采集模块
系统设计优化
电源架构适配：
- 与低功耗MCU和无线SoC完美配合
- 支持锂离子电池直接供电应用
- 适应多种电源管理模式
保护策略优化：
- 1.4A阈值有效区分正常峰值与故障
- 防止误触发，提升系统可靠性
- 为低功耗电路的敏感特性提供适当保护
六、技术差异化与选型指南

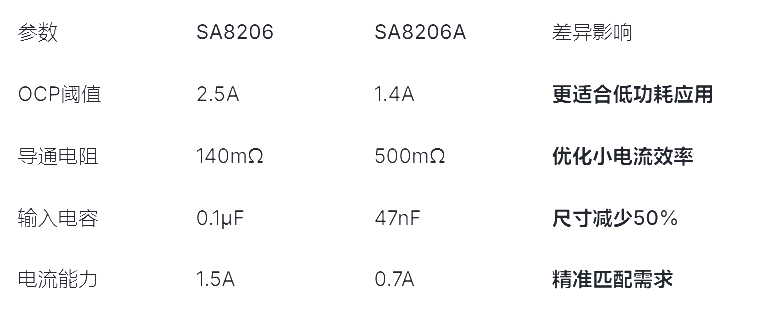

与SA8206的关键差异
选型决策矩阵
选择SA8206A当：
- 应用最大连续电流≤0.7A
- 对PCB面积有极致要求
- 系统对功耗极其敏感
- 成本压力需要最优BOM
选择SA8206当：
- 需要1.0A以上连续电流能力
- 系统存在较大的峰值电流需求
- 对导通压降有严格要求
总结：SA8206A的精准技术定位
SA8206A不是简单的参数降级，而是针对特定应用场景的深度优化：
技术创新价值
- 精准匹配：参数专门为低功耗应用调校
- 微型化推进：极简外围支持超紧凑设计
- 能效优化：在小电流区间实现最佳效率
成本控制：在满足需求的前提下极致优化
市场定位意义
在物联网和便携设备爆发的时代，SA8206A填补了传统保护芯片与低功耗应用需求之间的鸿沟。它证明，通过精准的技术定位和参数优化，即使是标准产品也能为特定市场创造独特的价值。
对于那些工作在"毫安级"世界的电子设备，SA8206A提供了恰到好处的保护，既不过度设计造成浪费，也不因保护不足而妥协安全。
