案例背景

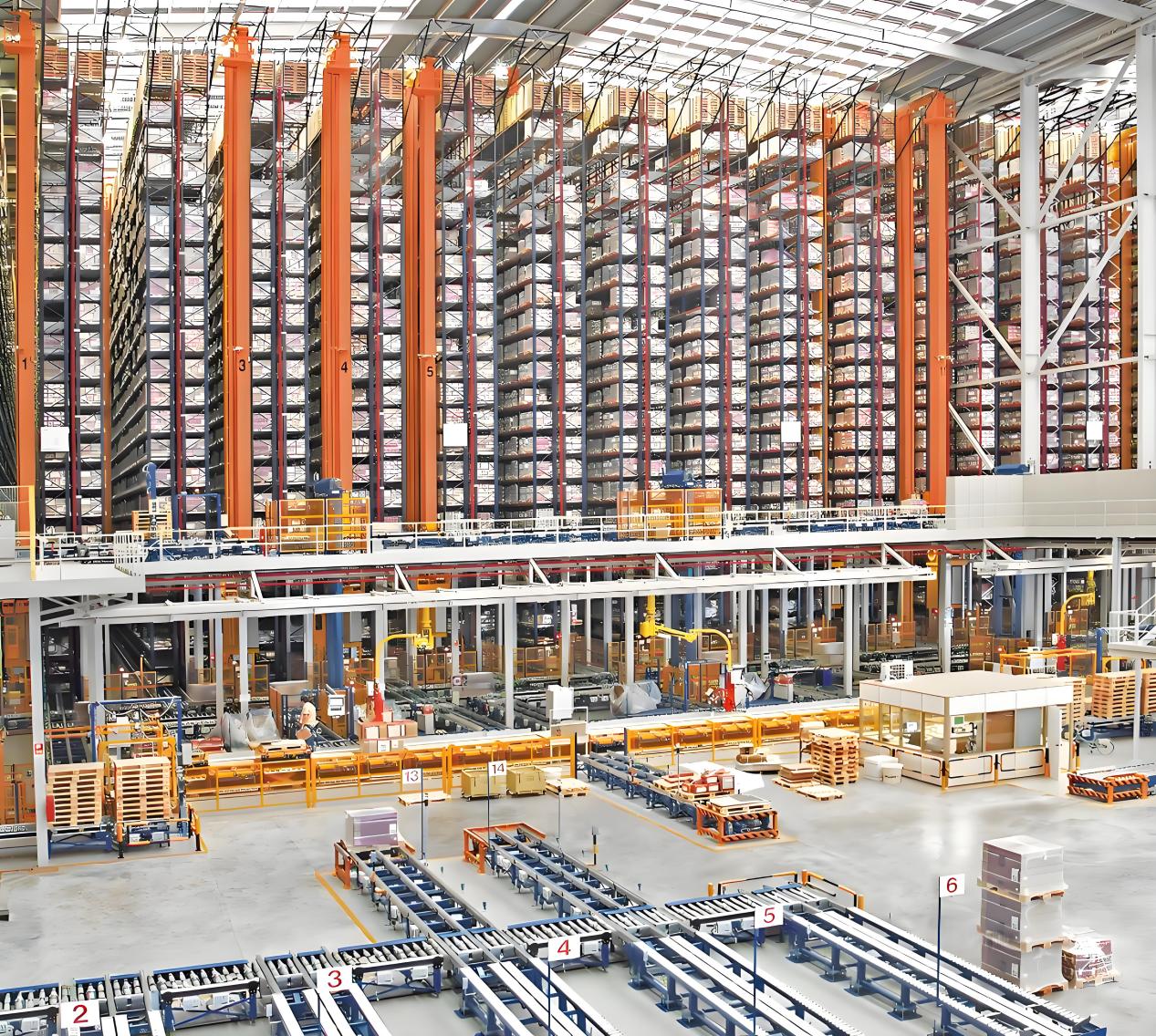

智能仓储物流作为现代物流行业的核心发展方向，对设备的自动化与信息化水平要求极高。某大型电商企业的自动化仓库中，堆垛机、输送机等仓储设备大多采用 modbus rtu 协议进行通信，这种协议在面对大规模、高频次的货物存取需求时，数据传输效率较低，无法及时反馈设备状态。而仓库管理系统基于 Ethernet/ip 协议，由欧姆龙 NX1P2 系列 PLC 作为控制核心，旨在实现对仓库设备的精准控制与高效管理。modbus rtu转Ethernet/ip 协议网关解决协议的不兼容导致设备与管理系统之间信息交互延迟，货物出入库效率低下，库存准确率难以保证，严重制约了电商企业的物流配送速度与客户满意度。
硬件配置
-
堆垛机：选用德马泰克的高性能设备，其最大运行速度可达 240m/min，最大提升速度为 60m/min，具备快速、精准的货物存取能力。通过 modbus rtu 协议可实时反馈设备的位置、运行状态等信息，拥有标准的 RS485 通信接口。
-
仓库管理系统控制核心：欧姆龙 NX1P2 系列 PLC，其具备强大的运动控制功能，可实现对堆垛机等设备的精准控制。通信性能出色，支持多种工业通信协议，拥有以太网接口，可与仓库管理系统及其他设备进行高效数据交互。
-

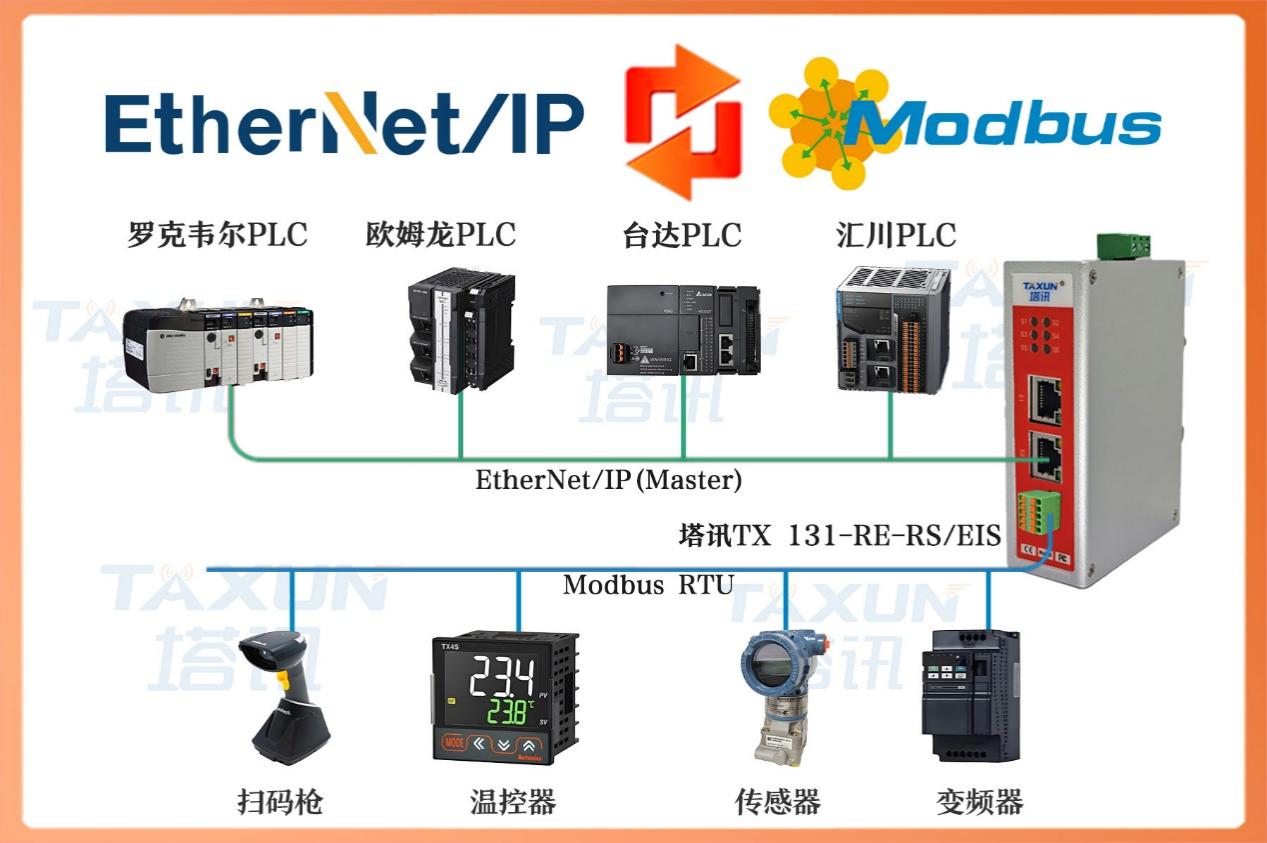

协议转换网关 ：塔讯 TX 131-RE-RS/EIS 网关 ，具备良好的稳定性与可靠性，可在复杂的工业环境中稳定运行，实现 Ethernet/ip 与 modbus rtu协议的可靠转换。
操作步骤
- 硬件连接
· 将 TX 131-RE-RS/EIS 网关的 Ethernet/ip 接口通过网线与欧姆龙 NX1P2 PLC 的以太网接口连接，确保网线连接紧密，网络畅通。
· 利用 RS485 线缆将网关与德马泰克堆垛机的 RS485 接口连接，注意线缆的极性正确，避免连接错误导致通信失败。
- 软件配置 - PLC 端
· 打开欧姆龙的 Sysmac Studio 软件，加载对应的项目文件。
· 在软件界面中找到 "设备" 选项卡，点击 "导入设备" 按钮，选择塔讯 TX 131-RE-RS/EIS网关的相关配置文件，等待软件识别并添加网关设备。
· 选中网关设备，进入属性设置页面，对网关的 Ethernet/ip 参数进行细致设置，包括 IP 地址（如 192.168.3.100）、端口号（默认 80）等，确保与仓库网络环境匹配。
- 软件配置 - 堆垛机端
· 进入Ethernet/ip 转 modbus rtu网关的 modbus rtu 配置页面，按照德马泰克堆垛机的通信手册，精确设置波特率（如 9600bps）、数据位 8 位、停止位 1 位、校验方式（无校验）等参数。
· 在从站地址设置栏准确配置堆垛机的从站地址（例如 3），以及需要读取和写入的寄存器地址，如堆垛机的当前位置对应的寄存器地址 40001、运行速度对应的 40002、货物存储信息对应的 40003 等寄存器。
通过这样的配置，欧姆龙 NX1P2 PLC 能够通过 TX 131-RE-RS/EIS 网关实时采集德马泰克堆垛机等仓储设备的数据，并根据仓库管理系统的指令对设备进行精准控制。仓库的货物出入库效率提升了 40%，库存准确率达到 99% 以上，为电商企业的高效运营提供了坚实保障。
综上所述，塔讯 TX 131-RE-RS/EIS Ethernet/ip 转 modbus rtu协议转换网关在新能源发电、智能工厂、智能仓储物流等热门且前景广阔的行业中，成功解决了不同协议设备间的通信难题，实现了设备的高效协同与数据的精准交互，为各行业的智能化升级与可持续发展注入了强大动力。随着行业的不断发展与技术的持续进步，该网关有望在更多领域发挥更大的价值，助力企业创造更多的经济效益与社会效益。
