STM32之TM1638数码管及键盘驱动

宁静致远20212025-10-25 13:59

STM32之TM1638数码管及键盘驱动

  • [Chapter1 STM32之TM1638数码管及键盘驱动](#Chapter1 STM32之TM1638数码管及键盘驱动)
  • [Chapter2 TM1638芯片 LED数码管驱动器 详细介绍](#Chapter2 TM1638芯片 LED数码管驱动器 详细介绍)

Chapter1 STM32之TM1638数码管及键盘驱动

原文链接：https://blog.csdn.net/qq_44764316/article/details/114154830

一.芯片简介

TM1638是带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。主要应用于冰箱、空调 、家庭影院等产品的高段位显示屏驱动。

• 采用功率CMOS 工艺 • 显示模式 10 段×8 位 • 键扫描（8×3bit）• 辉度调节电路（占空比8 级可调）

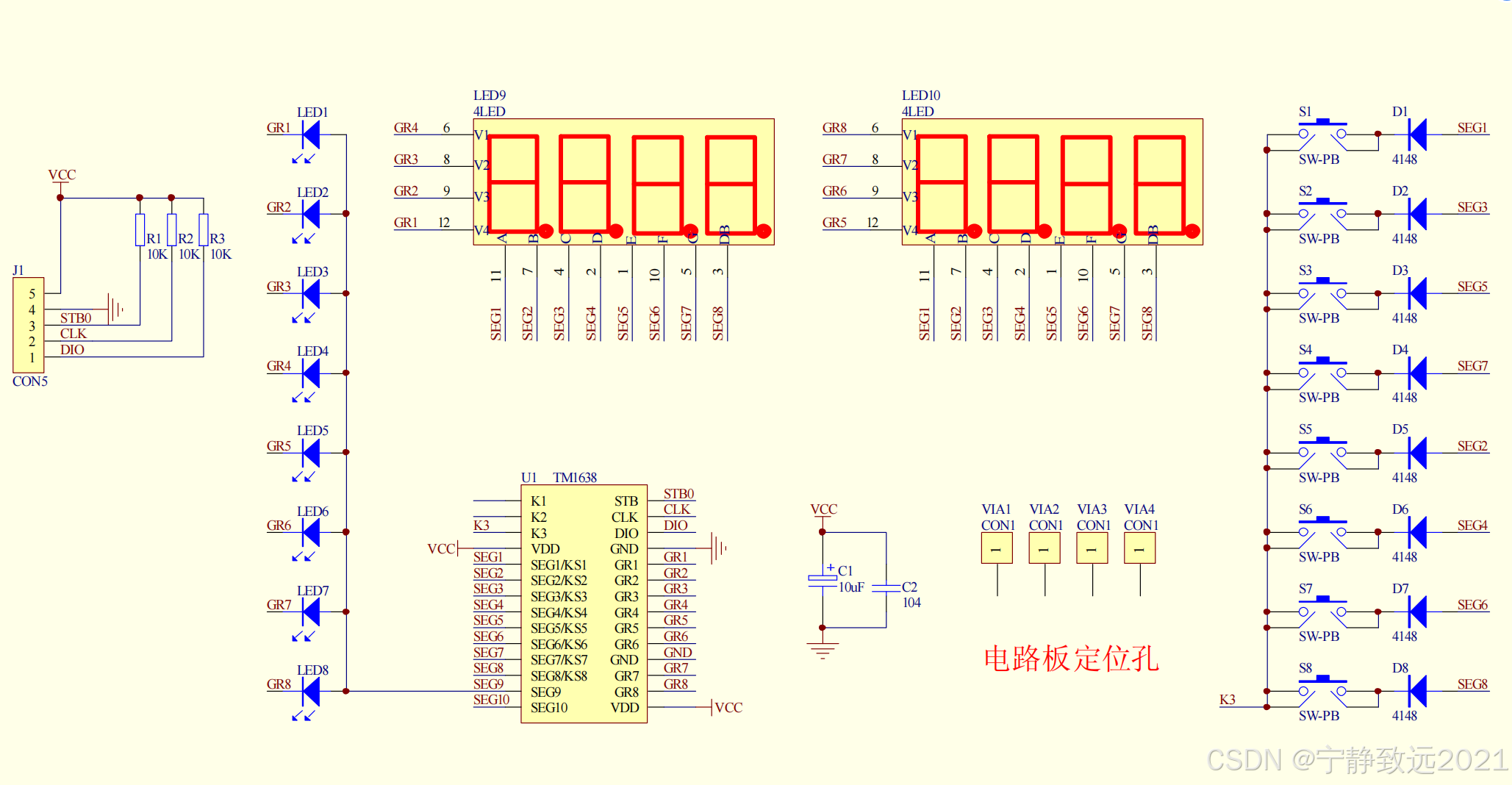

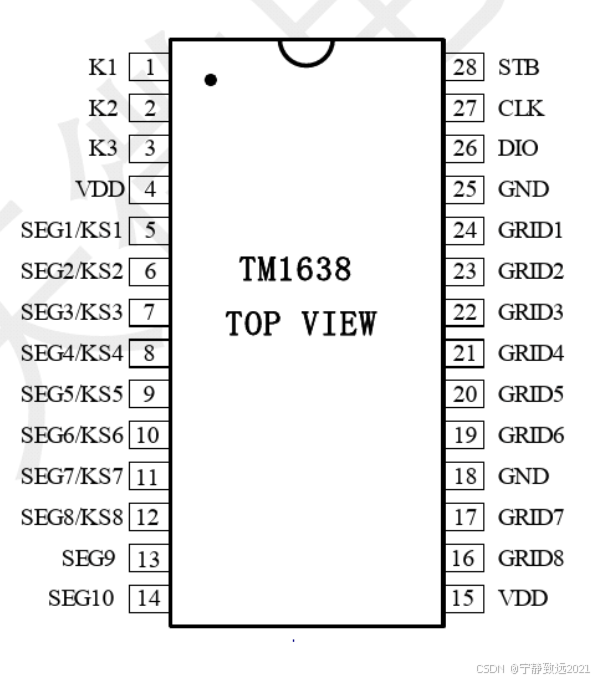

• 串行接口（CLK，STB，DIO） • 振荡方式：RC 振荡（450KHz+5%） • 内置上电复位电路 • 采用SOP28封装

tm1638.h

c 复制代码
#ifndef __TM1638_H
#define __TM1638_H

#define MODULE_TM1638_ENABLED

#ifdef MODULE_TM1638_ENABLED

#include "spi.h"
#include "gpio.h"
#include "stm32f4xx_hal.h"
#include "main.h"


/**
  ***************************************************************************************
  * TM1638模块功能实现源文件
  * 硬件连接：PA5--STB，PA6--CLK，PA7--DIO
  * 创建人：
  * 最后修改时间：2025-10-08
  ***************************************************************************************
**/

typedef enum {N = 0x00, Y = 0x80} PointState; //是否带小数点 Y：带，N：不带

typedef enum {OFF = 0x00, ON = 0x01} LightState; //灯开关状态 On：开，Off：关

//TM1638模块相关引脚定义
#define STB GPIO_PIN_7
#define CLK GPIO_PIN_8
#define DIO GPIO_PIN_9
#define GPIO_TM1638 GPIOE
#define GPIO_Pin_TM1638 STB|CLK|DIO
//#define RCC_TM1638 RCC_APB2Periph_GPIOA

//引脚高低电平设置
#define STB_0() HAL_GPIO_WritePin(GPIO_TM1638, STB, GPIO_PIN_RESET)
#define STB_1() HAL_GPIO_WritePin(GPIO_TM1638, STB, GPIO_PIN_SET)

#define CLK_0() HAL_GPIO_WritePin(GPIO_TM1638, CLK, GPIO_PIN_RESET)
#define CLK_1() HAL_GPIO_WritePin(GPIO_TM1638, CLK, GPIO_PIN_SET)

#define DIO_0() HAL_GPIO_WritePin(GPIO_TM1638, DIO, GPIO_PIN_RESET)
#define DIO_1() HAL_GPIO_WritePin(GPIO_TM1638, DIO, GPIO_PIN_SET)

//#define DIO_Read() GPIO_ReadInputDataBit(GPIO_TM1638,DIO)
#define DIO_Read() HAL_GPIO_ReadPin(GPIO_TM1638, DIO)


//用户层函数
void TM1638_Init(void); //TM1638初始化函数
void TM1638_Display_Num(uint32_t data); //显示数字
void TM1638_Display_SEG(unsigned int num,unsigned char seg,PointState p); //选择数码管显示0-F
void TM1638_Display_LED(unsigned int num,LightState light); //指定led亮灭

unsigned char TM1638_ReadKey(void); //TM1638读键扫数据函数
void TM1638_SEG_Off(unsigned char num);  //TM1638关闭指定数码管函数
void TM1638_Clear(void); //TM1638全清

//底层函数
void TM1638_Write_Byte(uint8_t byte); //TM1638单写数据，需要在函数外对STB操作
void TM1638_Write_Data(uint8_t data); //TM1638一个完整数据写入
void TM1638_Write_Addr_Bond(uint8_t addr,uint8_t data); //TM1638指定地址写入数据
unsigned char TM1638_Read(void); //TM1638读数据函数
void TM1638_GPIO_Init(void); //TM1638引脚初始化函数


#endif //MODULE_TM1638_ENABLED

#endif //__TM1638_H

tm1638.c

c 复制代码
#include "tm1638.h"


#ifdef MODULE_TM1638_ENABLED


#include "delay_timer.h"
#include "FreeRTOS.h"
#include "task.h"


/**
  ***************************************************************************************
  * TM1638模块功能实现源文件
  * 硬件连接：PA5--STB，PA6--CLK，PA7--DIO
  * 创建人：
  * 最后修改时间：2025-10-08
  ***************************************************************************************
**/
#include "TM1638.h"  //tm1638模块实现头文件

unsigned char TM1638_Arr_SEG[]= {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07, //共阴极数码管段码，不带小数点
                                 0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
                                 0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,  //共阴极数码管段码，带小数点
                                 0xFF,0xEF,0xF7,0xFC,0xB9,0xDE,0xF9,0xF1
                                }; //0～F，1亮0灭

//共阴极数码管段码，不带小数点,display函数用
unsigned char TM1638_Arr_SEG_Display[]= {   0,   0,   0,   0,   0,   0,   0,   0,   0,   0,
                                            0,   0,   0,   0,   0,   0,0x3F,0x06,0x5B,0x4F,//0-9
                                            0x66,0x6D,0x7D,0x07,0x7F,0x6F,   0,   0,   0,   0,
                                            0,   0,   0,0x77,0x7C,0x39,0x5E,0x79,0x71,   0
                                        };

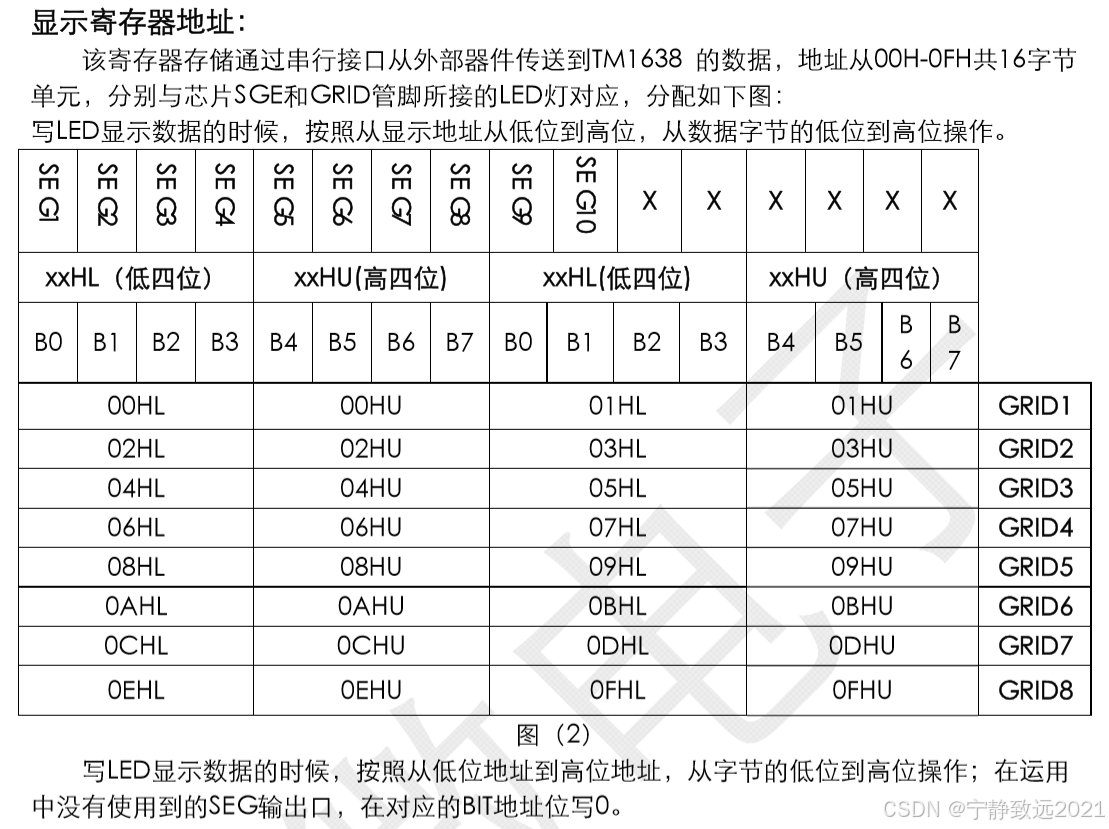

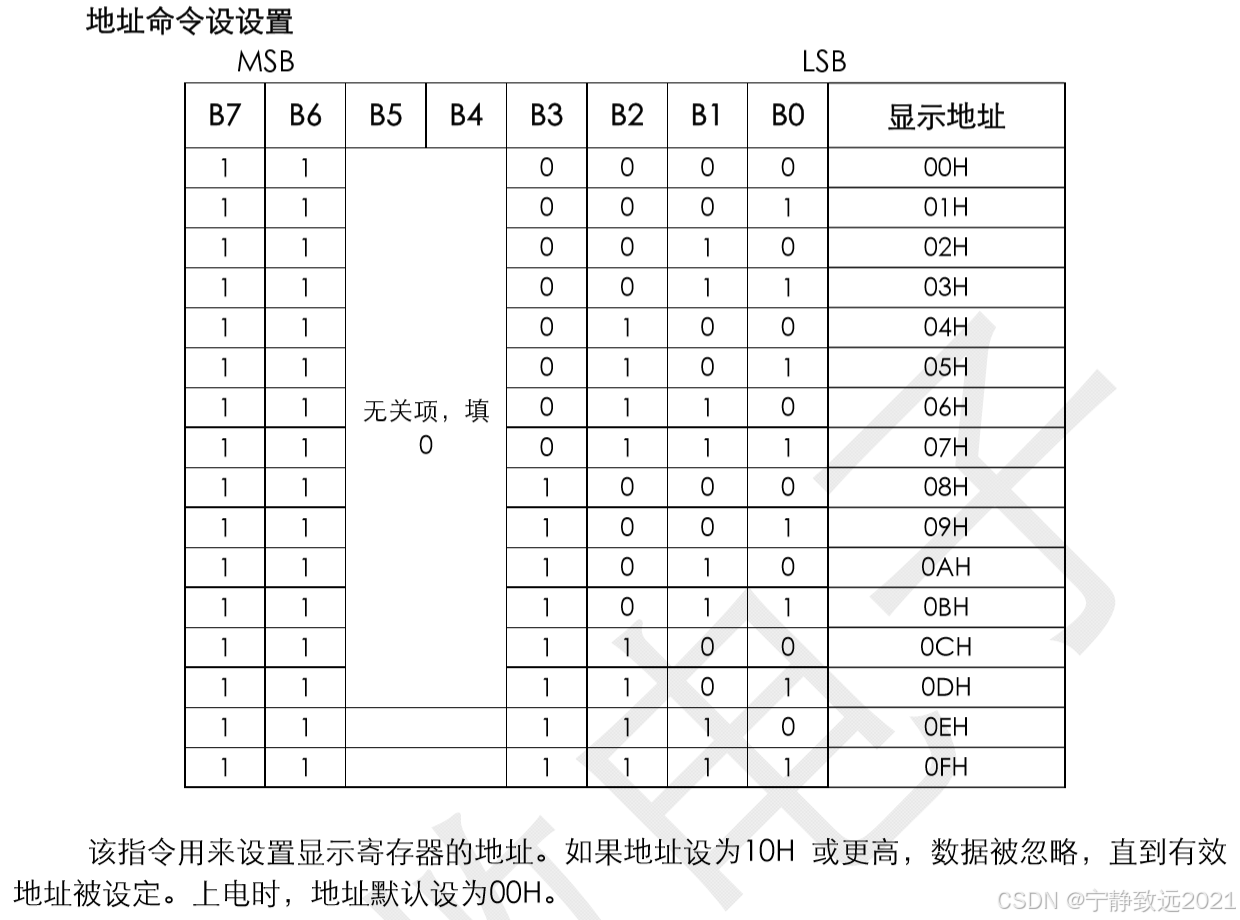

uint8_t TM1638_Addr_SEG[8]= {0xC0,0xC2,0xC4,0xC6,0xC8,0xCA,0xCC,0xCE}; //模块从右到左的八个数码管
uint8_t TM1638_Addr_LED[8]= {0xC1,0xC3,0xC5,0xC7,0xC9,0xCB,0xCD,0xCF}; //模块从右到左的八个发光二极管

void TM1638_Write_Byte(uint8_t byte) //TM1638单写数据
{
    uint8_t i;
    for(i=0; i<8; i++)
    {
        CLK_0(); //CLK=0
        delay_us(50);
        if(byte&0x01)
        {
            DIO_1(); //DIO=1
        }
        else
        {
            DIO_0(); //DIO=0
        }
        byte>>=1;
        CLK_1(); //CLK=1
        delay_us(50);
    }
}
/***************************************************************************************/
/**
  * TM1638写数据/命令函数
  * 参数：data：要写入的8位数据
  * 返回值：无
  */
void TM1638_Write_Data(uint8_t data) //TM1638写数据函数
{
    STB_0();
	delay_us(50);
    TM1638_Write_Byte(data);
    STB_1();
	delay_us(50);
}

void (*TM1638_Write_Cmd)(uint8_t)=TM1638_Write_Data;//给函数起一个别名，函数指针
/***************************************************************************************/

/***************************************************************************************/
/**
	* TM1638写地址+数码组合函数，用于固定地址显示
  * 参数：cmd：要写入的8位数据
  * 返回值：无
  */
void TM1638_Write_Addr_Bond(uint8_t addr,uint8_t data) //TM1638写数据函数
{
    STB_0();
	delay_us(50);
    TM1638_Write_Byte(addr);
    TM1638_Write_Byte(data);
    STB_1();
	delay_us(50);
}
/***************************************************************************************/

/***************************************************************************************/
/**
	* TM1638固定地址显示函数
  * 参数1：data：写入的数字，长度八位
  * 返回值：无
  */
void TM1638_Display_Num(uint32_t data)
{
    unsigned int dataL=0,dataR=0;
    dataL=data/10000;
    dataR=data%10000;

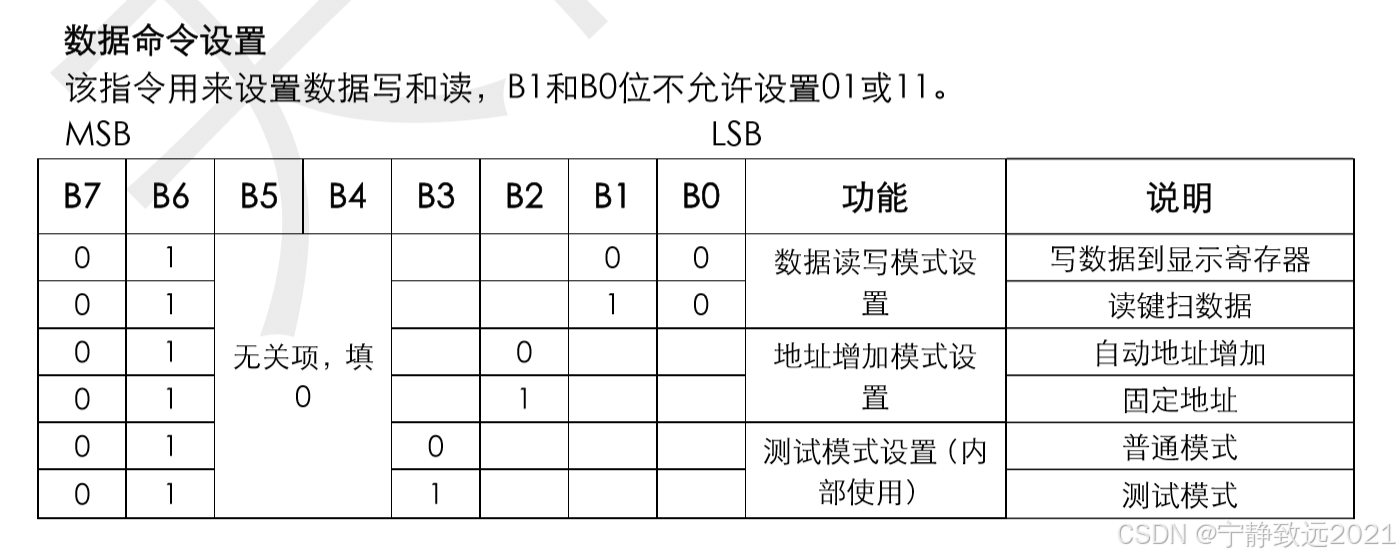

    TM1638_Write_Cmd(0x44);//固定地址，写数据

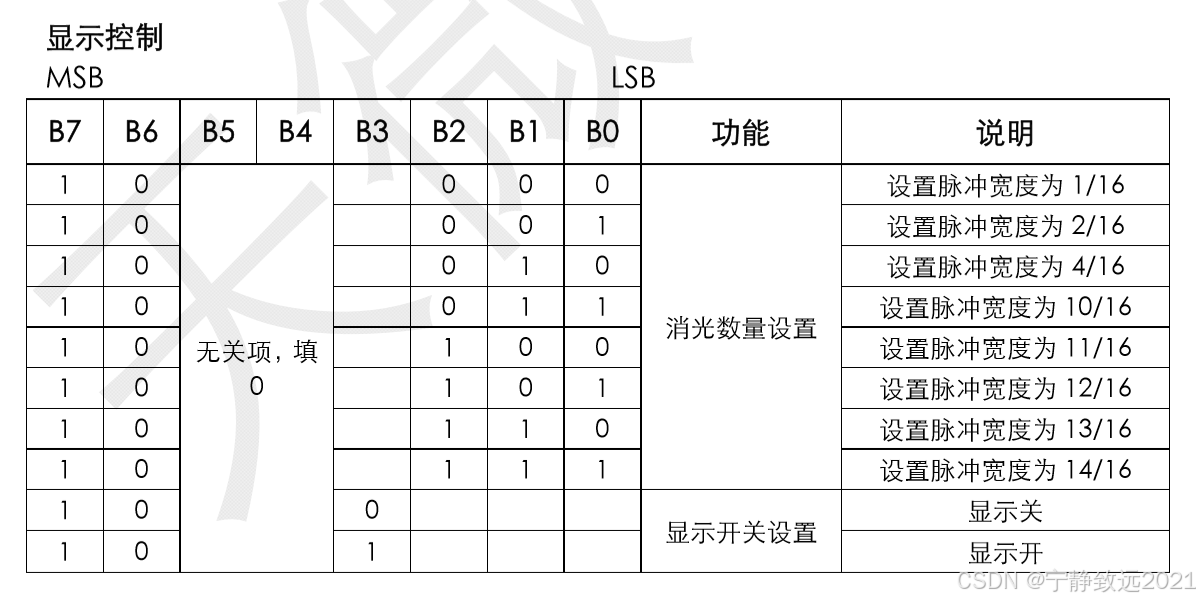

    TM1638_Write_Cmd(0x88);//显示开，亮度1

    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[0],TM1638_Arr_SEG[dataL/1000]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[1],TM1638_Arr_SEG[dataL%1000/100]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[2],TM1638_Arr_SEG[dataL%100/10]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[3],TM1638_Arr_SEG[dataL%10]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[4],TM1638_Arr_SEG[dataR/1000]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[5],TM1638_Arr_SEG[dataR%1000/100]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[6],TM1638_Arr_SEG[dataR%100/10]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[7],TM1638_Arr_SEG[dataR%10]);
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638指定地址显示数码，0-F
  * 参数1：num：数码管位置12345678
  * 参数2：seg：字符0-F
  * 参数3：p：N/Y
  * 返回值：无
  */
void TM1638_Display_SEG(unsigned int num,unsigned char seg,PointState p)
{
    TM1638_Write_Cmd(0x44);//固定地址，写数据
    TM1638_Write_Cmd(0x88);//显示开，亮度1

    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[num-1],TM1638_Arr_SEG_Display[seg-32]|p);
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638指定LED亮灭
  * 参数1：num：LED位置
  * 参数2：light：OFF/ON
  * 返回值：无
  */
void TM1638_Display_LED(unsigned int num,LightState light)
{
    TM1638_Write_Cmd(0x44);//固定地址，写数据
    TM1638_Write_Cmd(0x88);//显示开，亮度1

    TM1638_Write_Addr_Bond(TM1638_Addr_LED[num],light);
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638全清
  * 参数1：无
  * 返回值：无
  */
void TM1638_Clear(void)
{
    uint8_t i;
    TM1638_Write_Data(0x44); //普通模式，固定地址，写数据到显示寄存器
    TM1638_Write_Data(0x88); //显示开，亮度第1级
    for(i=0; i<16; i++)
    {
        TM1638_Write_Addr_Bond(0XC0+i,0X00); //全地址写入0X00
    }
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638关闭指定数码管函数
  * 参数：serial：数码管序号1-8
  * 返回值：无
  */
void TM1638_SEG_Off(unsigned char num)  //TM1638关闭指定数码管函数
{
    TM1638_Write_Cmd(0x44);//固定地址，写数据
    TM1638_Write_Cmd(0x88);//显示开，亮度1

    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[num-1],0x80);
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638读数据函数
  * 参数：无
  * 返回值：读取的8位数据
  */
unsigned char TM1638_Read(void) //读数据函数
{
    unsigned char i,data,temp=0;

    DIO_1();  //DIO=1,设置为输入
    for(i=0; i<8; i++)
    {
        temp>>=1;
        CLK_0(); //CLK=0
        data = DIO_Read();  //读取DIO值
        if(data) temp|=0x80; //按位或：与0或不变、与1或置1
        CLK_1(); //CLK=1
    }
    return temp;
}
/***************************************************************************************/

/***************************************************************************************/
/**

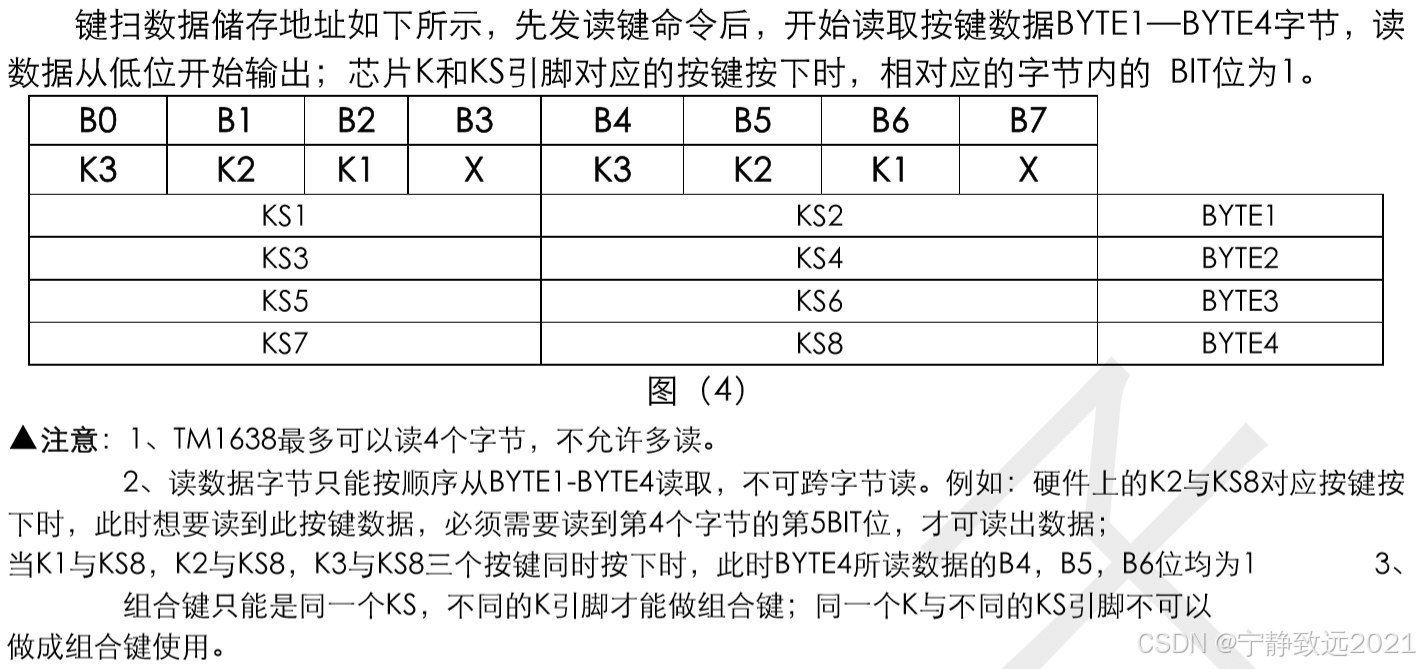

  * TM1638读键扫数据函数
  * 参数：无
  * 返回值：读取的按键号，1~8
  */
unsigned char TM1638_ReadKey(void)  //TM1638读键扫数据函数
{
    unsigned char c[4],i,key_value=0;

    STB_0();  //STB=0,开始写命令
    TM1638_Write_Byte(0x42);  //普通模式，地址自动增加，读键扫数据
    for(i=0; i<4; i++)	c[i]=TM1638_Read(); //读取键值
    STB_1();  //STB=1,读键值结束

    //数据处理
    for(i=0; i<4; i++)
        key_value|=c[i]<<i;
    for(i=0; i<8; i++)
        if((0x01<<i)==key_value) break;
    return (i+1);//返回按键值，与模块上的相对应
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638-GPIO初始化函数
  * 参数：无
  * 返回值：无
  */
void TM1638_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0}; //GPIO参数设置结构体
    __HAL_RCC_GPIOE_CLK_ENABLE();  //APB2外设时钟使能：GPIOA

	/*Configure GPIO pins :  */
	GPIO_InitStruct.Pin = STB|CLK|DIO;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
	GPIO_InitStruct.Pull = GPIO_NOPULL;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIO_TM1638, &GPIO_InitStruct);

}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638初始化函数
  * 参数：无
  * 返回值：无
  */
void TM1638_Init(void) //TM1638初始化函数
{
    TM1638_GPIO_Init();//GPIO初始化
    TM1638_Clear();
}
/***************************************************************************************/

#endif //MODULE_TM1638_ENABLED

Chapter2 TM1638芯片 LED数码管驱动器 详细介绍

https://blog.csdn.net/qq_39829913/article/details/104661381
