RK3576+FPGA储能协调控制器,光伏、风电、储能

储能协调控制器是一款灵活可定制逻辑的多功能控制装置,可根据实际应用环境需求定制对应的控制逻辑,应用范围广泛,既可作为新能源站(光伏、风电、储能)的协调控制器,也可作为微网控制器或者综合控制器。

产品特点

1、支持图形化逻辑组态工具实现装置接口信号、处理逻辑、输出控制及事故告警的现场可视化组态、程序升级,可根据现场需求灵活定制功能;

2、具备多路信号采集、多路控制输出;

3、具有多种通讯接口,具备强大快速的通信功能、全面支持IEC61850标准(含GOOSE);

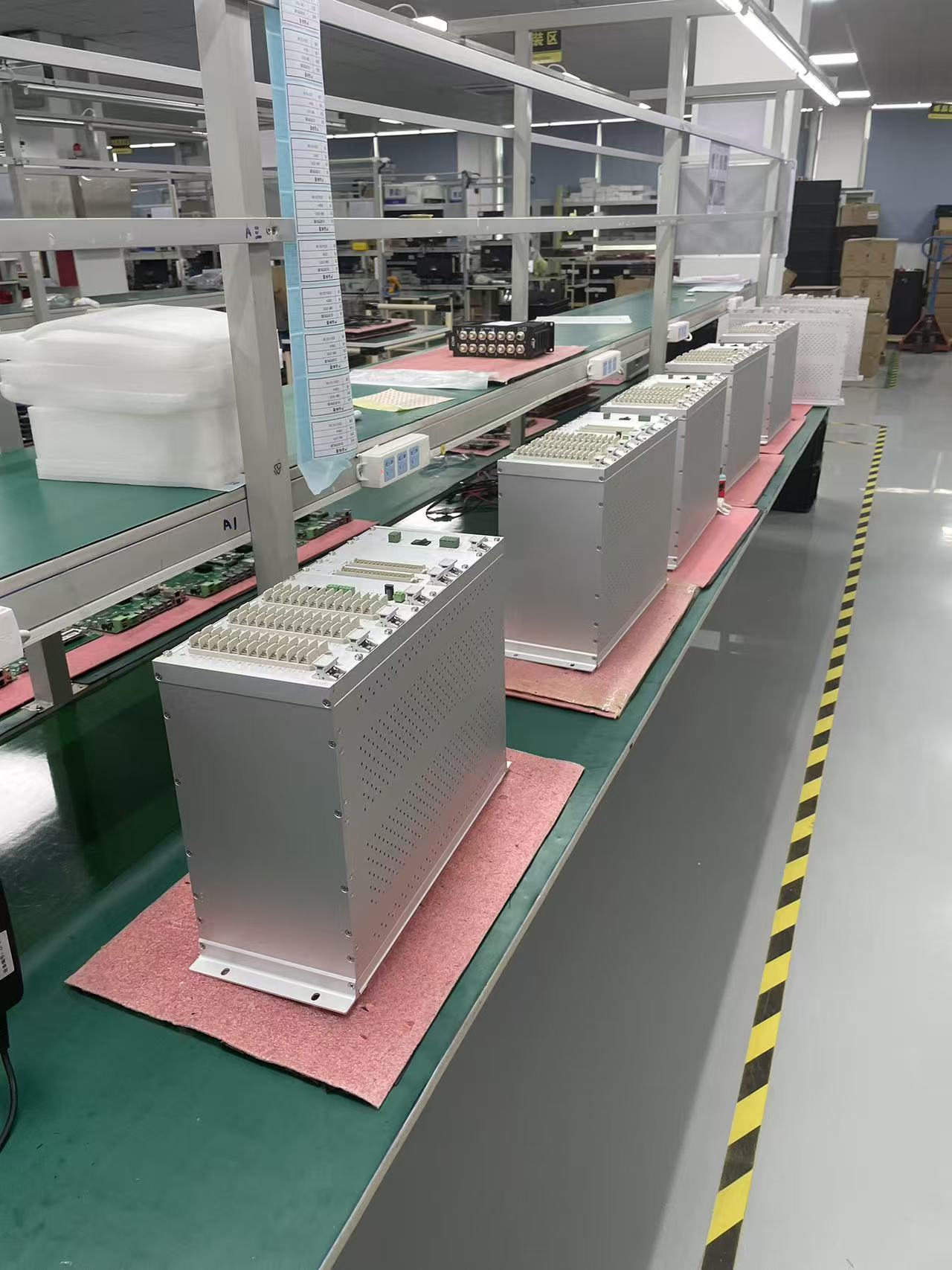

4、装置采用一体化设计、全封闭上架式机箱,强弱电严格分开、抗干扰能力大大提高,电磁兼容各项标准均达到继电保护级的IEC标准;

主要功能

实时采集

1、模拟量采集:三相交流电压、电流采集:实现电压、电流、有功、无功、功率因素、频率的测量和计算,可采集的交流模拟量达24个;

2、状态量采集:采集开关状态、储能、闭锁,稳控系统控制等信号,遥信分辨率不大于3毫秒。软件防抖时间4~1000毫秒可设置。可采集的开关量达120个;

3、直流电量采集:具备多达16路,路-路间3kVDC隔离的直流4~20mA信号采集,适用于辅控相关设备的测量。

实时控制

1、开关量输出:控制指令的输出,DO最多可达4组独立启动控制,每组6个继电器输出,共24个,所有内部逻辑运算最终都可以输出开关量,开关量输出节点的容量满足控制和保护的要求;

通信功能

1、与PCS和BMS通信,采集充放电有功、无功、电池SOC、最大可充放电功率、当前运行状态等数据;

2、与继电保护、变压器测控等装置通信,采集相关数据;

3、通过通信发送控制指令,快速控制指令通过GOOSE或者其他规约发送。

运行监控

1、可监视多达4个并网点的电压、电流、有功、无功等多个电气量数据,可监视同等数量的进出线开关状态等信息;

2、可对状态变位、遥控操作、失电告警等多种类型事件进行记录存储和上传主站;

3、具有历史数据存储能力:包括可记录不少于1个月的负荷曲线,不低于256条事件记录、256条操作记录及不少于10条装置异常记录等信息;

4、具备对时功能:能接收主站对时命令,或本地对时装置的网络、对时脉冲等多种对时命令,与系统时钟保持同步;

5、具备通讯监视功能:装置每个通讯接口的通道监视功能。

继电保护功能

1、内置过流、低/过电压、低/过频等常规保护元件,可通过内部逻辑编程实现更复杂保护功能;

2、具有PT、CT断线判断功能;

3、具有故障录波功能;

4、记录保护自检、运行、故障、动作等各种信息并通过通信上传。

协调控制功能

1、一次调频功能:根据储能电站并网点的频率波动判断,自主进行毫秒级快速适量有功功率的输出,实现储能电站对电网频率的支撑。

2、动态无功调压功能:根据储能电站并网点的电压波动判断,自主进行毫秒级快速适量无功功率的输出,实现储能电站对电网电压的支撑。

3、负荷精切功能:接入源网荷负控终端的精切指令(硬接点输入或者接收通信指令),将指令转换为最大放电功率或预置功率的输出,实现对稳控系统的支撑。

4、削峰填谷功能:低谷时段充电,高峰期间放电,可任意设定充放时段或者跟踪调度下发的计划曲线。一般为每日二充二放。

5、接收调度指令,实现全站AGC/AVC功能。
