DrvBsp_I2C驱动_RTC_ IN1363（二）

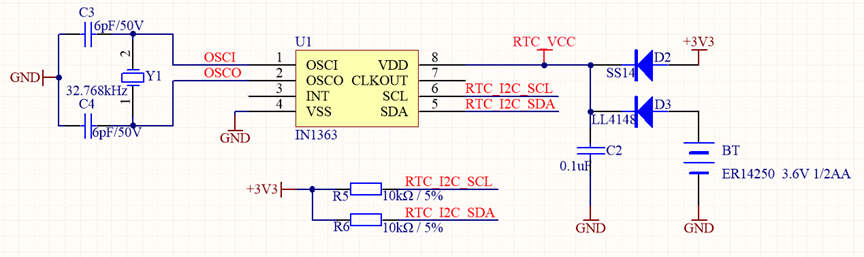

一、原理图

ER14250是一款3.6V锂亚硫酰氯一次性圆柱电池，标称容量1200mAh，标称电压3.6V，放电截止电压2.0V。

电池电压3.6V > 系统电压3.3V，如D2、D3采用同一二极管，则主供电电源将是电池。因此D2采用SS14、D3则采用导通电压更高LL4148。

IN1363是IKSemicon生产的实时时钟芯片，其成本远低于RX8025T，本文以IN1363为例介绍RTC芯片的使用。

IN1363是一款集成日历、闹钟、计时器功能的完整BCD码数字手表，并具有低功耗特性。其核心功能与特性如下：（BCD码是一种以二进制形式表示十进制数的编码，所以BCD码亦称为二-十进制码）

• 地址与数据通过I2C总线以串行方式传输。
• 该芯片用于实时计时（时、分、秒），并可计数星期、日期、月份及年份。
• 对于少于 31 天的月份，芯片会自动调整月末日期，包括闰年修正功能。
• 芯片采用 24 小时制工作模式。

该芯片的特性与PCF8563近似，本文参考PCF8563的规格介绍IN1363的特性。

二、管脚定义

|----------|----------|---------------------------------------------------------------------------------|
| 管脚序号 | 管脚符号 | 描述 |
| 01 | OSCI | 32.768kHz石英晶振 |
| 02 | OSCO | 32.768kHz石英晶振 |
| 03 | INT | 中断管脚输出；中断条件由当前时间与闹钟设置匹配（电平信号）或定时器倒计时归零触发（电平或脉冲信号）。 |
| 04 | VSS | 地 |
| 05 | SDA | I2C总线接口 |
| 06 | SCL | I2C总线接口 |
| 07 | CLKOUT | 分频时钟输出；FE 位置1使能CLKOUT。CLKOUT 引脚生成四种不同频率（1Hz、32Hz、1kHz、32kHz）信号。CLKOUT 本质为开漏极输出， |
| 08 | VDD | 电源3.3V |

三、寄存器介绍

3.1 控制寄存器1（00H）

|--------|-------|---|------|---|-------|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | TEST1 | 0 | STOP | 0 | TESTC | 0 | 0 | 0 |

属于测试用寄存器，应用时无需使用

3.2 控制寄存器2（01H）

|--------|---|---|---|-------|----|----|-----|-----|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | 0 | 0 | 0 | TI/TP | AF | TF | AIE | TIE |

1. TI/TP（INT引脚脉冲中断信号生成）---"0"表示INT引脚为低电平持续中断信号；"1"表示INT引脚为脉冲中断信号
2. AF（闹钟标志位）---"1"时，表明闹钟触发中断。仅可通过软件复位。
3. TF（定时器标志位）---"1"时，表明定时器触发中断。仅可通过软件复位。
4. AIE（闹钟使能位）---"1"，用于启动闹钟功能。
5. TIE（定时器使能位）--- "1"，用于启动定时器功能。4

当INT引脚输出为脉冲时，其脉冲宽度如下：

|---------|--------|--------|
| 定时器输入频率 | INT脉冲宽度 ||
| 定时器输入频率 | N=1 | N>1 |
| 4096Hz | 1/8192 | 1/4096 |
| 64Hz | 1/128 | 1/64 |
| 1Hz | 1/64 | 1/64 |
| 1/60Hz | 1/64 | 1/64 |

N值即是定时器寄存器的值，

个人理解：当N=1时，脉冲宽度太宽，则与定时器中断发生周期可能会有重叠；

3.3 控制寄存器CLKOUT（0DH）

|--------|----|---|---|---|---|---|-----|-----|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | FE | х | х | х | х | х | FD1 | FD0 |

FE（CLKOUT 输出使能位）--- "1"用于使能 CLKOUT 输出。输出信号的频率由FD0位和FD1位决定。定时器的时钟源也通过"定时器控制寄存器"选择。

|---------|---------|----------------------|
| FD1 | FD0 | Frequency CLKOUT |
| 0 | 0 | 32,768 kHz |
| 0 | 1 | 8,192 kHz |
| 1 | 0 | 4,096 kHz |
| 1 | 1 | 1 Hz |

3.4 定时器寄存器（0FH）

定时器寄存器是一个8位倒计数定时器，它是由定时器控制寄存器中TE位决定是否有效。

定时器的时钟也是由"定时器控制寄存器"选择，其他功能，如中断产生等则由"控制寄存器2"决定。位了能精确读回倒计数的数值，I2C总线时钟SCL的频率应至少位所选定定时器时钟频率的2倍。

3.5 定时器控制寄存器（0EH）

|--------|----|---|---|---|---|---|-----|-----|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | TE | х | х | х | х | х | TD1 | TD0 |

1. TE（定时器使能位）---"1"，用于启动定时器功能。
2. TD0/TD1 --- 定时器的输入时钟频率

|-----|-----|---------|
| TD1 | TD0 | 定时器输入频率 |
| 0 | 0 | 4096Hz |
| 0 | 1 | 64Hz |
| 1 | 0 | 1Hz |
| 1 | 1 | 1/60Hz |

3.6 秒分时寄存器（02H、03H、04H）

02H:秒寄存器

|--------|----|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | VL | 秒 |||||||

03H:分寄存器

|--------|---|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | x | 分 |||||||

04H:时寄存器

|--------|---|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | x | x | 时 ||||||

时分秒寄存器均为BCD码。VL=0保证有准确的时钟日历；VL=1不保证有准确的时钟日历。

当供电电压低于预定值时，位VL置1，用于指明可能产生不准确的时钟日历。

3.7 日周月年寄存器（05H、06H、07H、08H）

05H:日寄存器

|--------|---|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | x | x | 日 ||||||

06H:周寄存器

|--------|---|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | x | x | x | x | X | 周 |||

07H:月寄存器

|--------|---|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | C | x | x | 月 |||||

C=0，表示年份为20XX年；否则表示年份为19XX年

08H:年寄存器

|--------|---|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | 年 ||||||||

3.8 告警寄存器（09H、0AH、0BH、0CH）

09H:日告警寄存器

|--------|----|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | AE | 分钟告警（0-59） |||||||

AE=0代表该寄存器使能

0AH:时告警寄存器

|--------|----|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | AE | x | 时钟告警（0-23） ||||||

AE=0代表该寄存器使能

0BH:日告警寄存器

|--------|----|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | AE | x | 日告警（1-31） ||||||

AE=0代表该寄存器使能

0CH:周告警寄存器

|--------|----|---|---|---|---|---|---|---|
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| Symbol | AE | x | x | x | x | 周告警（0-6） |||

AE=0代表该寄存器使能

四、蔡勒公式

蔡勒（Zeller）公式：是一个计算星期的公式。随便给一个日期，就能用这个公式推算出是星期几。

W = [C/4] - 2C + y + [y/4] + [13 * (M+1) / 5] + d - 1

公式中的符号含义如下：

W：星期； W对7取模得：0-星期日，1-星期一，2-星期二，3-星期三，4-星期四，5-星期五，6-星期六

C：世纪-1（前两位数）

y：年（后两位数）

m：月（m大于等于3，小于等于14，即在蔡勒公式中，某年的1、2月要看作上一年的13、14月来计算，比如2003年1月1日要看作2002年的13月1日来计算）

d：日

\]代表取整，即只要整数部分。 以2025年1月1日为例 W = \[20/4\] -2\*20 + 24 + \[24/4\] + \[13\*(13+1)/5\] + 1-1 = 5-40+24+6+36+1-1 = 31 31/7 = 4 ... 3 ,星期三
