GPIO总结

一.GPIO基本概念

<1>什么是GPIO？基本功能是什么？

定义：GPIO(全称是通用输入输出端口)是微控制器上可以由用户程序控制的引脚，可以配置为输入或输出模式。GPIO 不是专用接口（如 USB、UART），而是 "通用" 接口，本质是芯片上可灵活配置的引脚，能实现与外部设备的简单数据交互。

基本功能：输入模式（Input Modes）,输出模式（Output Modes）,中断功能（Input Interrupt）, 模拟通信协议,PWM 信号输出（软件 / 硬件）

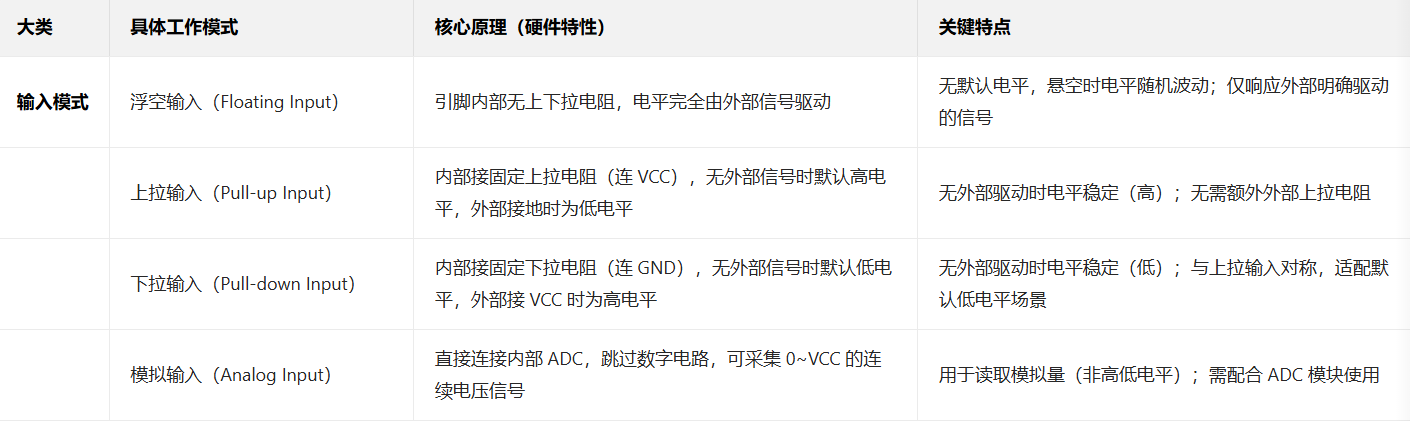

1.输入模式（Input Modes）

**浮空输入（Floating Input）:**引脚不接上下拉电阻，电平完全由外部信号决定（如悬空时电平不稳定）。应用：读取外部明确驱动的信号（如传感器输出的数字电平）。

**上拉输入（Pull-up Input）:**内部接固定上拉电阻（通常接电源 VCC），无外部信号时默认高电平；外部接地时变为低电平。应用：检测按键（按键未按下时引脚被上拉为高，按下时接地为低，无需外部电阻）。

**下拉输入（Pull-down Input）:**内部接固定下拉电阻（通常接地 GND），无外部信号时默认低电平；外部接 VCC 时变为高电平。应用：与上拉输入对称，适用于外部信号默认需要低电平的场景。

**模拟输入（Analog Input）:**引脚直接连接内部 ADC（模数转换器），用于读取连续的模拟电压（而非离散的高低电平）。应用：读取光敏电阻、 potentiometer（电位器）等模拟传感器的电压信号。

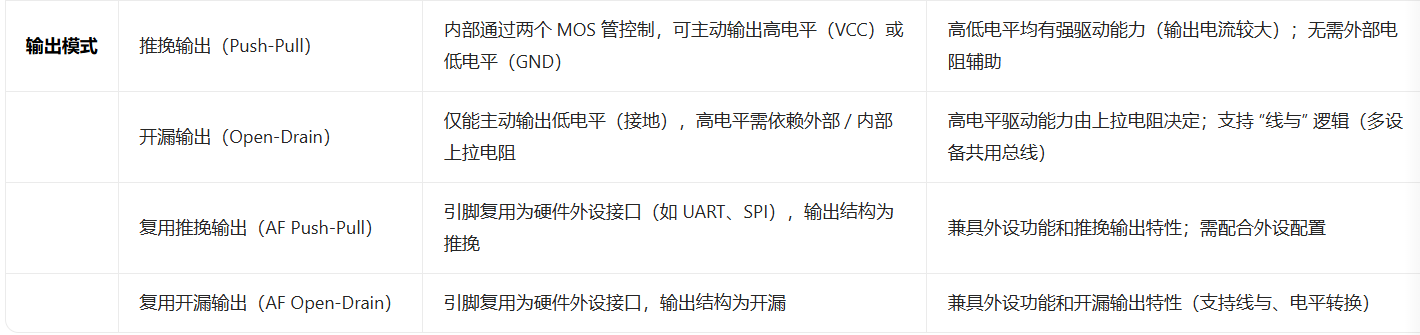

2.输出模式（Output Modes）

**推挽输出（Push-Pull Output）:**引脚可通过内部 MOS 管直接输出高电平（接 VCC）或低电平（接地），驱动能力强（可直接驱动 LED、继电器等）。特点：高低电平均有主动驱动能力，输出阻抗低。

**开漏输出（Open-Drain Output）:**仅能主动输出低电平（接地），输出高电平时需依赖外部上拉电阻（或内部上拉）。应用：实现 "线与" 逻辑 （多个开漏输出引脚接同一总线，任意引脚输出低则总线为低）；电平转换（通过外部上拉电阻匹配不同电压的设备，如 3.3V 与 5V 设备通信）。

**复用输出（Alternate Function Output）:**引脚不作为通用 IO，而是复用为芯片内部硬件外设的接口（如 UART 的 TX/RX、SPI 的 SCLK、PWM 输出等）。应用：通过 GPIO 引脚使用硬件外设功能（如用 PA9 引脚作为 USART1 的发送端）。

3.扩展功能（软件与硬件结合）

**中断功能（Input Interrupt）:**GPIO 输入模式下可配置为 "中断触发源"，通过检测引脚电平变化（上升沿、下降沿、双边沿或电平触发），触发 CPU 中断服务程序（ISR）。

优势：无需 CPU 持续轮询，实时响应外部事件（如按键按下、传感器触发）。应用：紧急停止按钮、限位开关触发、外部设备唤醒。

**模拟通信协议:**通过软件控制 GPIO 引脚的高低电平变化节奏，可模拟简单的串行通信协议（替代硬件外设）：用两个 GPIO 分别模拟 TX（发送）和 RX（接收），通过延时控制电平持续时间（如波特率 9600 对应每 bit 约 104us）。用 GPIO 模拟时钟线（SCL/SCLK）和数据线（SDA/MOSI/MISO），通过时序控制实现数据传输（适用于芯片外设资源不足时）。

PWM 信号输出（软件 / 硬件）

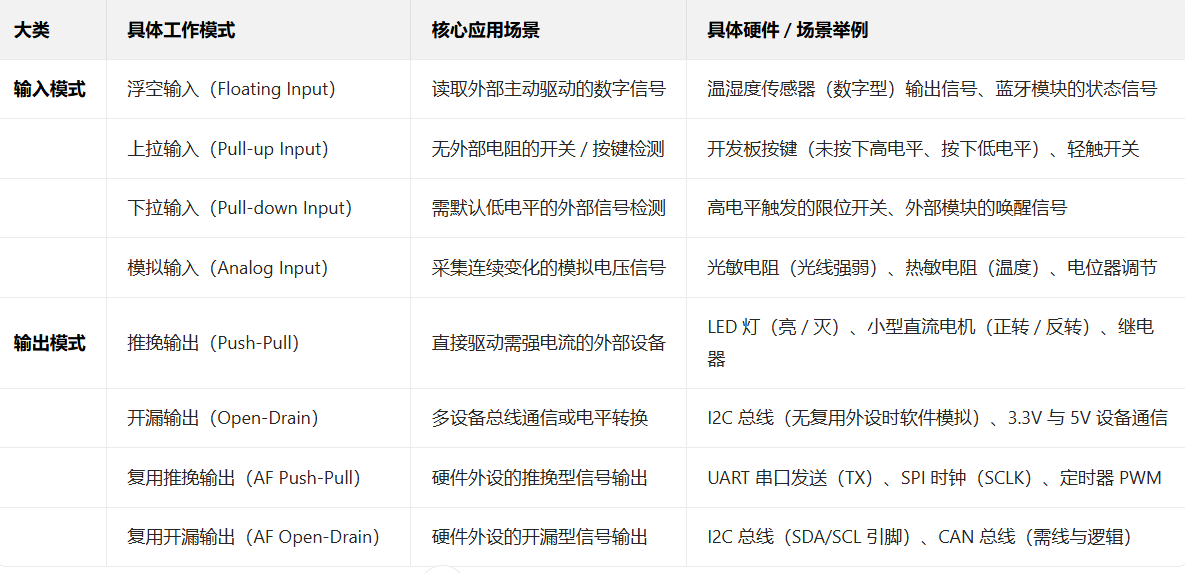

<2>GPIO 的常见工作模式有哪些？

二. GPIO 配置与使用****

1.以 STM32 为例的 GPIO 配置：

// 配置 GPIO 为输出模式
void GPIO_OutputConfig(void) {
 // 使能 GPIO 时钟
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
 // 定义 GPIO 初始化结构体
 GPIO_InitTypeDef GPIO_InitStructure;
 // 配置 PA5 为推挽输出，50MHz
 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_Init(GPIOA, &GPIO_InitStructure);
}

// 配置 GPIO 为输入模式
void GPIO_InputConfig(void) {
 // 使能 GPIO 时钟
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
 // 定义 GPIO 初始化结构体
 GPIO_InitTypeDef GPIO_InitStructure;
 // 配置 PB1 为上拉输入
 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
 GPIO_Init(GPIOB, &GPIO_InitStructure);
}

2.什么是 GPIO 的上拉和下拉电阻？它们的作用是什么？

定义：**上拉电阻 ：一端连接 GPIO 引脚，另一端连接电源（VCC，如 3.3V 或 5V）的电阻。
下拉电阻 ：一端连接 GPIO 引脚，另一端连接地（GND）的电阻。这两种电阻可以是芯片内部集成** （通过软件配置启用），也可以是外部额外焊接的独立电阻（根据需求选择阻值，通常 1kΩ~100kΩ）。

核心作用：<1>将引脚默认拉至高/低电平。<2>防止 引脚"悬空" 导致的电平不确定, 提高信号抗干扰能力<3>适用于连接常开开关、按键等(上拉)，适用于连接常闭开关等（下拉）。<4>定义引脚的默认电平状态。<5>防止输入引脚处于高阻态时受干扰。<5>限制电流，保护 GPIO 和外部设备。

GPIO 引脚若未接外部信号（如按键未按下、传感器未输出），且无上下拉电阻，会处于 "悬空" 状态：此时引脚电平会受环境电磁干扰、电路寄生电容等影响，随机波动（可能在高 / 低电平之间跳变）。上拉 / 下拉电阻通过 "强制" 引脚在无外部信号时保持固定电平（上拉→高电平，下拉→低电平），避免不确定性。上拉 / 下拉电阻相当于给引脚提供了一个 "稳定的参考电平"，噪声信号需克服电阻的分压作用才能改变引脚电平，从而降低误触发概率。

3.推挽输出和开漏输出有什么区别？各自适用于什么场景？

推挽输出：<1>由一对互补的 MOS 管组成(一个 P-MOS 和一个 N-MOS)，包含 N 沟道和 P 沟道两个互补 MOS 管（或 NPN/PNP 三极管）。
<2>可主动输出高电平和低电平：输出高电平时：P 沟道管导通，主动拉到 VCC，输出低电平时：N 沟道管导通，主动拉到 GND。
<3>高低电平都有主动驱动能力，驱动电流较大，上升沿和下降沿速度快。
<4>不能实现 "线与"（多设备同时输出高低电平时会短路）。
**适用场景：单设备驱动、需强驱动能力场景；推挽的优势是 "主动高低电平 + 强驱动"，适合单个设备控制负载或信号的场景。
驱动感性 / 阻性负载：如驱动 LED、继电器、小型电机，高低电平都能提供足够电流。**高速信号传输：如 **SPI 总线的 MOSI、MISO 线、UART 的 TX/RX 线，推挽的快速电平切换能减少信号延迟。**单节点控制：如 GPIO 控制按键检测（输出高低电平触发）、传感器的控制信号。

开漏输出：<1>仅包含 N 沟道 MOS 管（或 NPN 三极管），P 沟道管省略。<2> 输出低电平时：N 沟道管导通，拉到 GND;输出高电平时：MOS 管截止，无法主动输出高电平，需外部上拉电阻拉到 VCC。 <3> 支持 "线与"逻辑（多设备共用总线，只要有一个输出低，总线就是低；全部截止时，上拉拉高）<4>必须外接上拉电阻（否则只能输出低电平，高电平无效）。

**适用场景：**多设备共享总线、需电平转换场景

多设备共享总线：最典型的是I2C 总线（SDA、SCL 线），多个从设备和主设备共用两根线，通过开漏的 "线与" 实现信号同步，避免冲突。

电平转换需求：如 5V 设备和 3.3V 设备通信，开漏输出外接 5V 上拉电阻，即可实现 3.3V 芯片输出 5V 电平，兼容不同电压域。

多设备控制同一信号：如多个芯片共享一个中断线（INT），任何一个芯片输出低电平即可触发中断，符合 "线与" 逻辑。

三.GPIO 中断与防抖

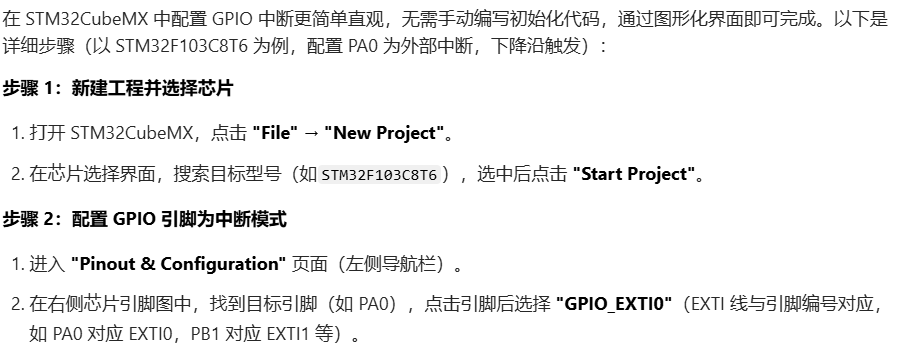

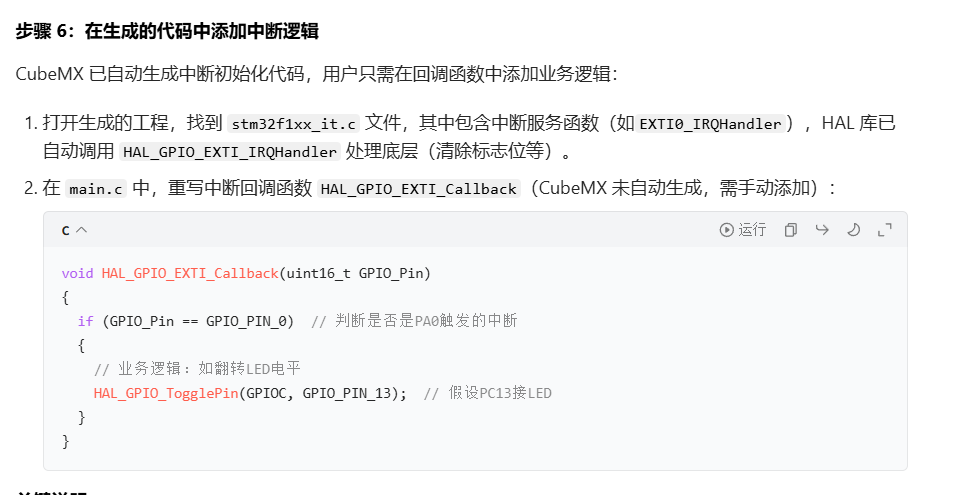

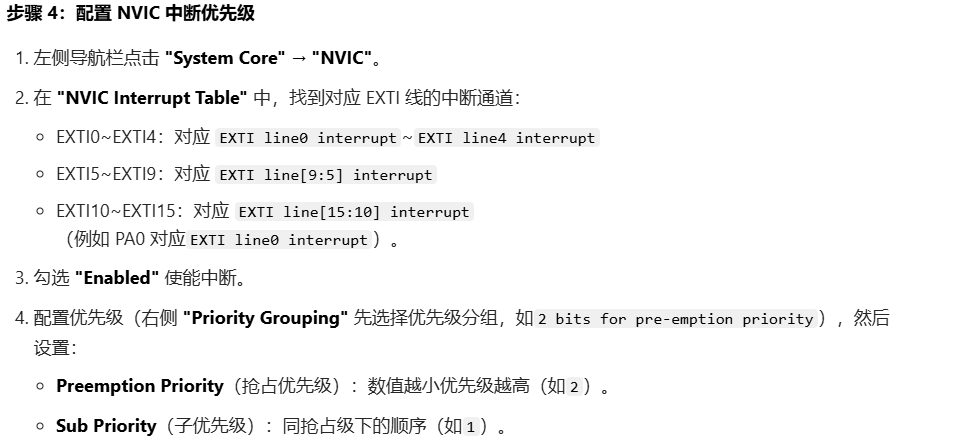

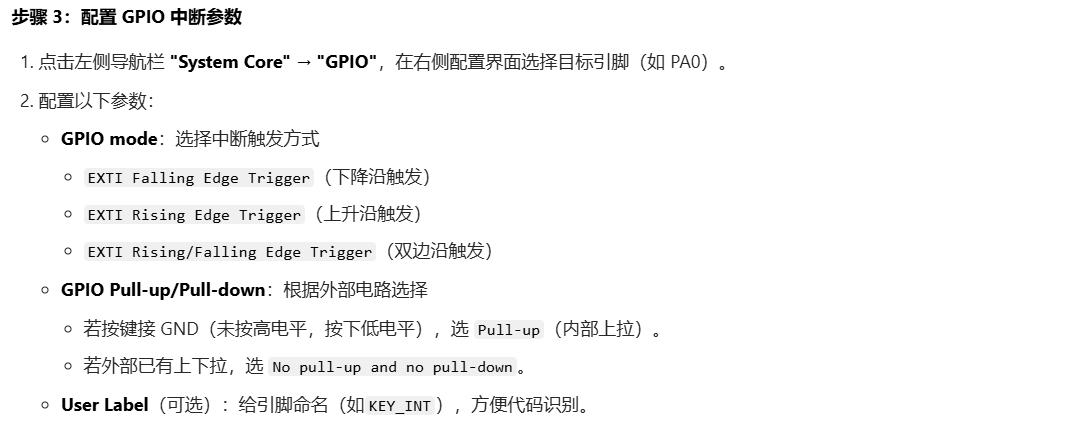

1.GPIO 中断配置步骤(以 STM32 为例HAL库)：

常见的中断触发方式：上升沿触发：信号从低电平变为高电平时触发；下降沿触发：信号从高电平变为低电平时触发；双边沿触发：信号发生任何电平变化时触发；高电平触发：信号保持高电平时触发；低电平触发：信号保持低电平时触发。

2.什么是按键抖动？如何实现按键消抖？

按键抖动：机械按键按下或释放时，由于机械弹片的弹性作用，会在短时间内产生多次接通
和断开，导致一次按键操作被误判为多次。
软件消抖方法:
<1>延时消抖

bool Button_Read(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin) {
 if(GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == 0) {
     delay_ms(20); // 延时 20ms
     if(GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == 0) {
             return true; // 按键按下
     }
 }
 return false;
}

<2>定时器采样消抖：

// 定时器采样消抖
#define DEBOUNCE_COUNT 5
uint8_t button_samples[DEBOUNCE_COUNT] = {0};
uint8_t sample_index = 0;

// 在定时器中断中调用(如 10ms 周期)
void Button_SampleInTimer(void) {
    // 读取当前按键状态
    button_samples[sample_index] = GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0);
    sample_index = (sample_index + 1) % DEBOUNCE_COUNT;
    //索引自增后取模，实现循环写入（例如索引从 0→1→2→3→4→0...），保证数组始终保存最近 5 次的采样数据。
    // 检查是否所有样本一致
    bool all_same = true;
    for (int i = 1; i < DEBOUNCE_COUNT; i++) {
        if (button_samples[i] != button_samples[0]) {
            all_same = false;
            break;
        }
    }

    if (all_same) {
        // 按键状态稳定，可以处理
        button_state = button_samples[0];
    }
}

3.硬件消抖方法： RC 滤波电路, 施密特触发器 ,专用按键消抖芯片。

四.GPIO 性能与优化

1.GPIO 的驱动能力是什么？如何提高 GPIO 的驱动能力？

GPIO 驱动能力：单个 GPIO 引脚能够输出或吸收的最大电流，通常在几毫安到几十毫安之
间。
提高 GPIO 驱动能力的方法：

1. 配置 GPIO 为高速模式或高驱动能力模式
2. 使用多个 GPIO 并联输出
3. 使用外部驱动芯片(如三极管、MOSFET、专用驱动 IC)
4. 使用开漏输出模式配合外部上拉电阻(可调整上拉电阻值改变驱动能力)

2.如何优化 GPIO 操作的效率？

<1>使用寄存器直接操作：

// 标准库函数方式
GPIO_SetBits(GPIOA, GPIO_Pin_5);
GPIO_ResetBits(GPIOA, GPIO_Pin_5);
// 寄存器直接操作方式(更高效)
GPIOA->BSRR = GPIO_Pin_5; // 置位
GPIOA->BRR = GPIO_Pin_5; // 复位
// 或者
GPIOA->ODR |= GPIO_Pin_5; // 置位
GPIOA->ODR &= ~GPIO_Pin_5; // 复位

<2>使用位带操作(适用于支持位带的 MCU，如 STM32)：

// 定义位带别名
#define PAout(n) *(volatile uint32_t*)(0x42000000 + (GPIOA_BASE + 0x0C - 0x40000000) *
32 + n * 4)
#define PAin(n) *(volatile uint32_t*)(0x42000000 + (GPIOA_BASE + 0x08 - 0x40000000) *
32 + n * 4)
// 使用位带操作
PAout(5) = 1; // 设置 PA5 为高电平
PAout(5) = 0; // 设置 PA5 为低电平
uint8_t status = PAin(0); // 读取 PA0 状态

<3>批量操作多个引脚：

// 一次性设置多个引脚
GPIOA->BSRR = (GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7);
// 一次性清除多个引脚
GPIOA->BRR = (GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7);
// 一次性读取整个端口
uint16_t port_value = GPIOA->IDR;

<4>使用 DMA 控制 GPIO：适用于需要高速、定时精确的 GPIO 控制场景

五.GPIO 应用与实战经验

**<1>**如何实现 GPIO 控制的 PWM 输出？

// 软件 PWM 实现
#define PWM_PERIOD 100  // PWM 周期
uint8_t pwm_duty = 50;  // PWM 占空比(0-100)
uint8_t pwm_counter = 0;

// 在定时器中断中调用(如 1kHz 频率)
void SoftPWM_Update(void) {
    pwm_counter = (pwm_counter + 1) % PWM_PERIOD;

    if (pwm_counter < pwm_duty) {
        // 输出高电平
        GPIO_SetBits(GPIOA, GPIO_Pin_5);
    } else {
        // 输出低电平
        GPIO_ResetBits(GPIOA, GPIO_Pin_5);
    }
}

// 设置 PWM 占空比
void SoftPWM_SetDuty(uint8_t duty) {
    if (duty <= PWM_PERIOD) {
        pwm_duty = duty;
    }
}

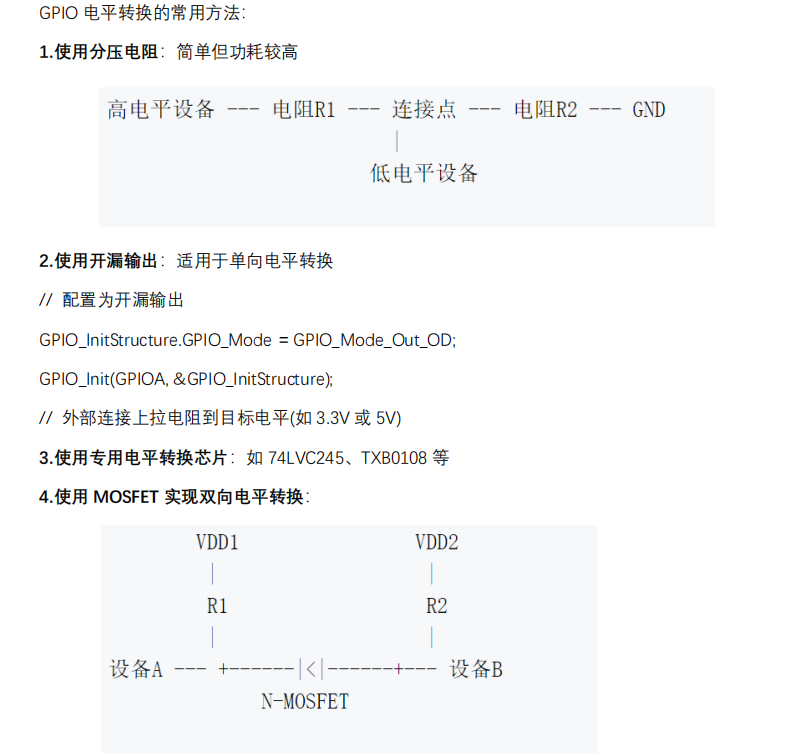

<2>如何实现 GPIO 的电平转换？

<3>如何保护 GPIO 免受过压和静电损坏？
GPIO 保护措施：

1. 硬件保护：添加限流电阻(通常 100Ω-1kΩ)使用 TVS 二极管或瞬态抑制二极管添加ESD 保护器件使用光耦隔离
2. 软件保护：初始化未使用的 GPIO 为确定状态(避免悬空)输入引脚使用内部上拉/下拉电阻在切换 GPIO 功能前关闭相关外设
3. PCB 设计考虑：外部接口处添加 ESD 保护电路关键信号添加滤波电容合理布局，减少干扰耦合

六.高级 GPIO 应用

// GPIO 模拟 I2C
#define SCL_H() GPIOB->BSRR = GPIO_Pin_6
#define SCL_L() GPIOB->BRR = GPIO_Pin_6
#define SDA_H() GPIOB->BSRR = GPIO_Pin_7
#define SDA_L() GPIOB->BRR = GPIO_Pin_7
#define SDA_READ() ((GPIOB->IDR & GPIO_Pin_7) != 0)

// 配置 SDA 为输入
void SDA_IN(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

// 配置 SDA 为输出
void SDA_OUT(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

// I2C 起始信号
void I2C_Start(void) {
    SDA_OUT();
    SDA_H();
    SCL_H();
    delay_us(4);
    SDA_L();
    delay_us(4);
    SCL_L();
}

// I2C 停止信号
void I2C_Stop(void) {
    SDA_OUT();
    SCL_L();
    SDA_L();
    delay_us(4);
    SCL_H();
    delay_us(4);
    SDA_H();
    delay_us(4);
}

// 等待应答
bool I2C_WaitAck(void) {
    uint8_t timeout = 0;
    SDA_IN();
    SDA_H();
    delay_us(1);
    SCL_H();
    delay_us(1);

    while (SDA_READ()) {
        timeout++;
        if (timeout > 250) {
            I2C_Stop();
            return false;
        }
    }

    SCL_L();
    return true;
}

// 发送一个字节
void I2C_SendByte(uint8_t data) {
    SDA_OUT();
    SCL_L();

    for (uint8_t i = 0; i < 8; i++) {
        if ((data & 0x80) >> 7) {
            SDA_H();
        } else {
            SDA_L();
        }
        data <<= 1;
        delay_us(2);
        SCL_L();
        delay_us(2);
    }
}
