Easyx图形库应用（和opencv协同）

opencv是一个公认的图像处理库。就像在3d领域，大家都比较认可pcl点云库一样。在opencv库里面，除了一般的算法之外，还有一个功能比较重要，那就是它还可以实时读取camera的图象。这一点也是很重要的。不然，很多时候，不管是windows平台，还是linux平台，我们需要自己来做这个事情，这就很麻烦。所以，哪怕是非标领域，工控领域，也是可以用easyx做一些事情的。当然，opencv能做的很多，我们完全可以把它当成一个好用的第三方库。

1、安装opencv库

nuget上面提供的库比较老，我们最好自己下载比较新的opencv库。比如，我们下载好windows版本之后，其实对应的头文件目录、lib目录、lib文件、dll文件都准备好了。下面我们要做的，就是把他们用起来。

2、创建工程

在创建好工程之后，需要设置后头文件目录和lib目录，这样才能编译过、链接过。

3、设置好lib

对于需要的lib文件，可以直接在代码中写好，比如这样，

复制代码

#pragma  comment(lib, "opencv_world480d.lib") // download opencv 4.8.0 first

4、准备好usb camera

实际上来说，camera一般分成了这么三种。一种是基于网络的camera，比如带有rtsp协议的这种网络相机。还有一种是usb camera，这种camera比较方便，内部isp都是调好的。最后一种就是mipi camera，这种多用于嵌入式场景。使用起来也是比较方便的。就是isp tunning比较复杂，实际使用的时候需要做好内部设计。

5、实现opencv Mat和easyx数据的转换

因为需要从opencv实时捕捉camera的图象，那么最好还是采用直接显存操作的方法解决，这是比较好的。但是opencv的数据格式，和easyx的数据有点差别，因此有必要写一个转换函数，

复制代码

void MatToIMAGE(const Mat& mat, IMAGE* img)
{
	int w = mat.cols;
	int h = mat.rows;
	if (img->getwidth() != w || img->getheight() != h)
	{
		Resize(img, w, h);
	}

	DWORD* dst = GetImageBuffer(img); // easyx start address
	const uchar* src = mat.data; // camera data

	for (int y = 0; y < h; y++)
	{
		for (int x = 0; x < w; x+=2)
		{
			int i = y * w + x/2;
			int j = (int)(y * mat.step + x * mat.channels());

			uchar b = src[j + 0];
			uchar g = src[j + 1];
			uchar r = src[j + 2];

			dst[i] = RGB(b, g, r);
		}
	}
}

6、添加其他显示内容

很多广告牌除了视频、图片和动画之外，其实还有很多其他内容，比如文字部分。我们可以象征性添加一些内容，

复制代码

		setbkmode(TRANSPARENT);
		settextcolor(YELLOW);
		outtextxy(440, 250, L"Live Video Show");

7、整理和调试

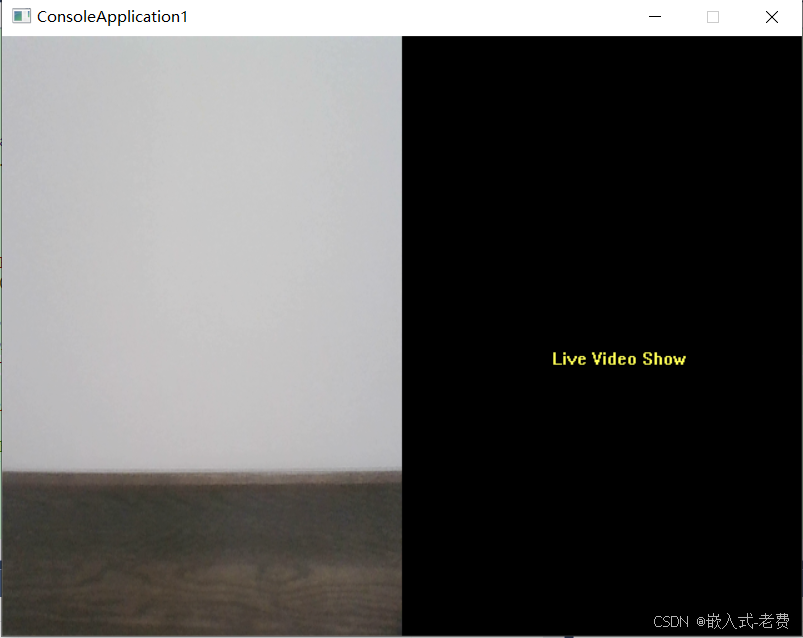

所有条件都满足之后，就可以开始调试了。直接在pc电脑上买你插入usb相机，然后就是配置好opencv，最后就是输入代码，单步调试。因为这里的lib都是基于动态库的，所以最终运行的时候还需要拷贝一下dll文件。这样一个有点意思的是实时camera工具就算是做好了。

复制代码

#include <graphics.h>
#include <opencv2/opencv.hpp>
#include <conio.h>
using namespace cv;

#pragma  comment(lib, "opencv_world480d.lib") // download opencv 4.8.0 first

void MatToIMAGE(const Mat& mat, IMAGE* img)
{
	int w = mat.cols;
	int h = mat.rows;
	if (img->getwidth() != w || img->getheight() != h)
	{
		Resize(img, w, h);
	}

	DWORD* dst = GetImageBuffer(img); // easyx start address
	const uchar* src = mat.data; // camera data

	for (int y = 0; y < h; y++)
	{
		for (int x = 0; x < w; x+=2)
		{
			int i = y * w + x/2;
			int j = (int)(y * mat.step + x * mat.channels());

			uchar b = src[j + 0];
			uchar g = src[j + 1];
			uchar r = src[j + 2];

			dst[i] = RGB(b, g, r);
		}
	}
}

int main(int argc, char* argv[])
{
	VideoCapture cap(0);
	if (!cap.isOpened())
	{
		printf("Failed to find video source!\n");
		return -1;
	}

	int w = (int)cap.get(CAP_PROP_FRAME_WIDTH);
	int h = (int)cap.get(CAP_PROP_FRAME_HEIGHT);
	double fps = cap.get(CAP_PROP_FPS);
	if (fps <= 1)
	{
		fps = 30;
	}

	int delay = (int)(1000.0 / fps);

	initgraph(w, h);
	BeginBatchDraw();

	Mat frame;
	IMAGE img;

	while (true)
	{
		cap >> frame;
		if (frame.empty())
		{
			break;
		}

		MatToIMAGE(frame, &img);
		putimage(0, 0, &img);

		setbkmode(TRANSPARENT);
		settextcolor(YELLOW);
		outtextxy(440, 250, L"Live Video Show");

		FlushBatchDraw();

		// quit when press escape button
		if (_kbhit() && _getch() == 27)
		{
			break;
		}

		Sleep(delay);
	}

	EndBatchDraw();
	closegraph();
	return 0;
}
