为iBizPLM构建GitLab集成插件

概述

本文详细介绍了如何开发一个专为iBizPLM系统设计的GitLab集成插件。该插件能够将GitLab代码仓库与iBizPLM系统深度集成，实现代码提交与PLM工作项的自动关联、状态同步和双向追溯，满足研发流程自动化、代码追溯和项目管理等业务场景需求。

一、背景与需求

1.1 项目背景

iBizPLM系统作为产品生命周期管理的核心平台，管理着产品从概念到退市的完整生命周期。在研发过程中，大量的代码资产存储在GitLab版本控制系统中。企业需要建立代码与PLM工作项之间的关联关系，实现研发过程的透明化和可追溯性，确保每个代码变更都有明确的需求依据。

1.2 核心需求

• 双向关联：支持从GitLab提交记录关联到PLM工作项，同时支持从PLM工作项跳转到相关代码
• 状态同步：当代码提交关联工作项时，自动更新PLM工作项状态为"开发完成"
• 权限控制：插件操作权限与PLM系统本身的权限体系保持一致
• 实时响应：基于Webhook机制实现代码变更的实时捕获和处理

二、系统设计

该插件是一个具备前后端完整功能的iBizPLM系统插件，通过扩展实体和界面行为增强系统能力。

2.1 全局配置

在系统管理界面提供GitLab集成全局配置功能，包括：

• Webhook端点配置
• GitLab实例连接设置
• 仓库和分支的集中管理
• PLM项目与GitLab分支的映射关系

2.2 项目级配置

在每个PLM项目后台管理页提供GitLab集成配置：

• 关联GitLab仓库选择
• 监控分支配置
• 提交记录查看界面
• 关联状态统计展示

2.3 提交关联自动化

在GitLab提交信息中识别PLM工作项编号（如#0001 #0002），自动建立关联并更新状态：
Git提交 GitLab Webhook 插件处理服务 解析工作项编号 更新PLM工作项状态 建立双向关联

三、建模开发

3.1 WebHook准备

建立WebHook实体

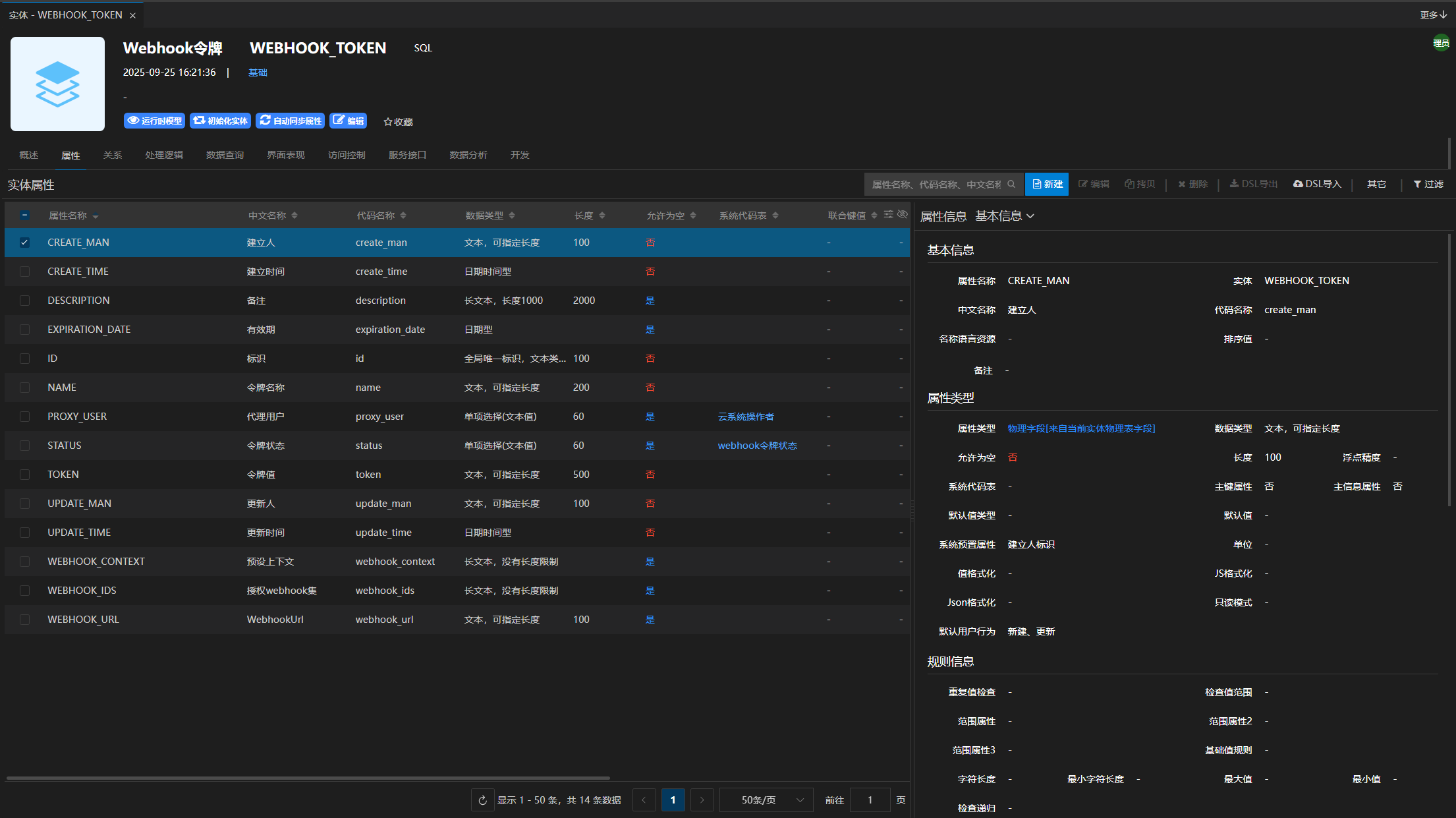

建立WEBHOOK_TOKEN实体，提供GitLab Webhook管理能力

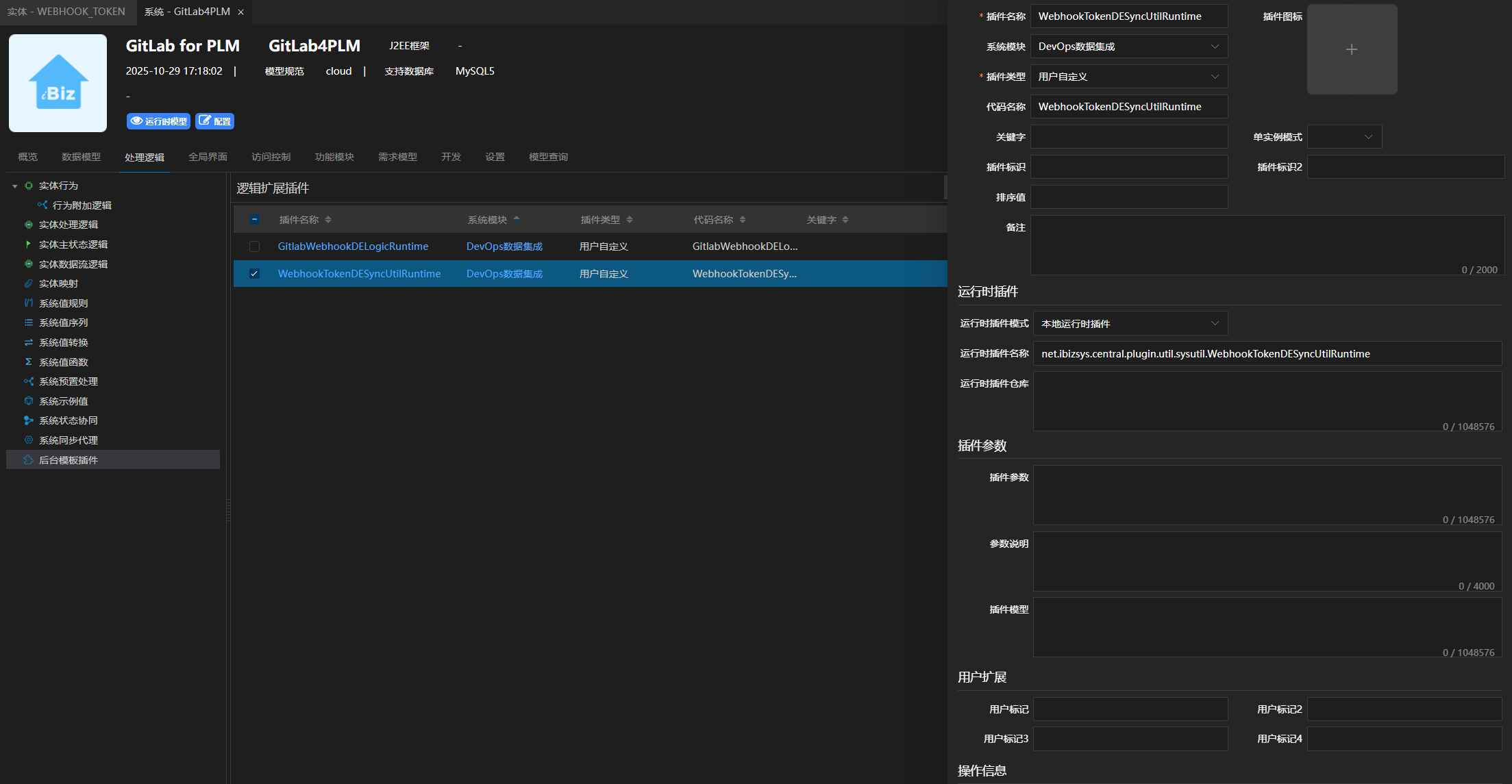

WebHook插件

通过自定义WebHook插件，完成了后台接口的注册，其核心功能直接集成自平台（使用 net.ibizsys.central.plugin.util.sysutil.WebhookTokenDESyncUtilRuntime）。

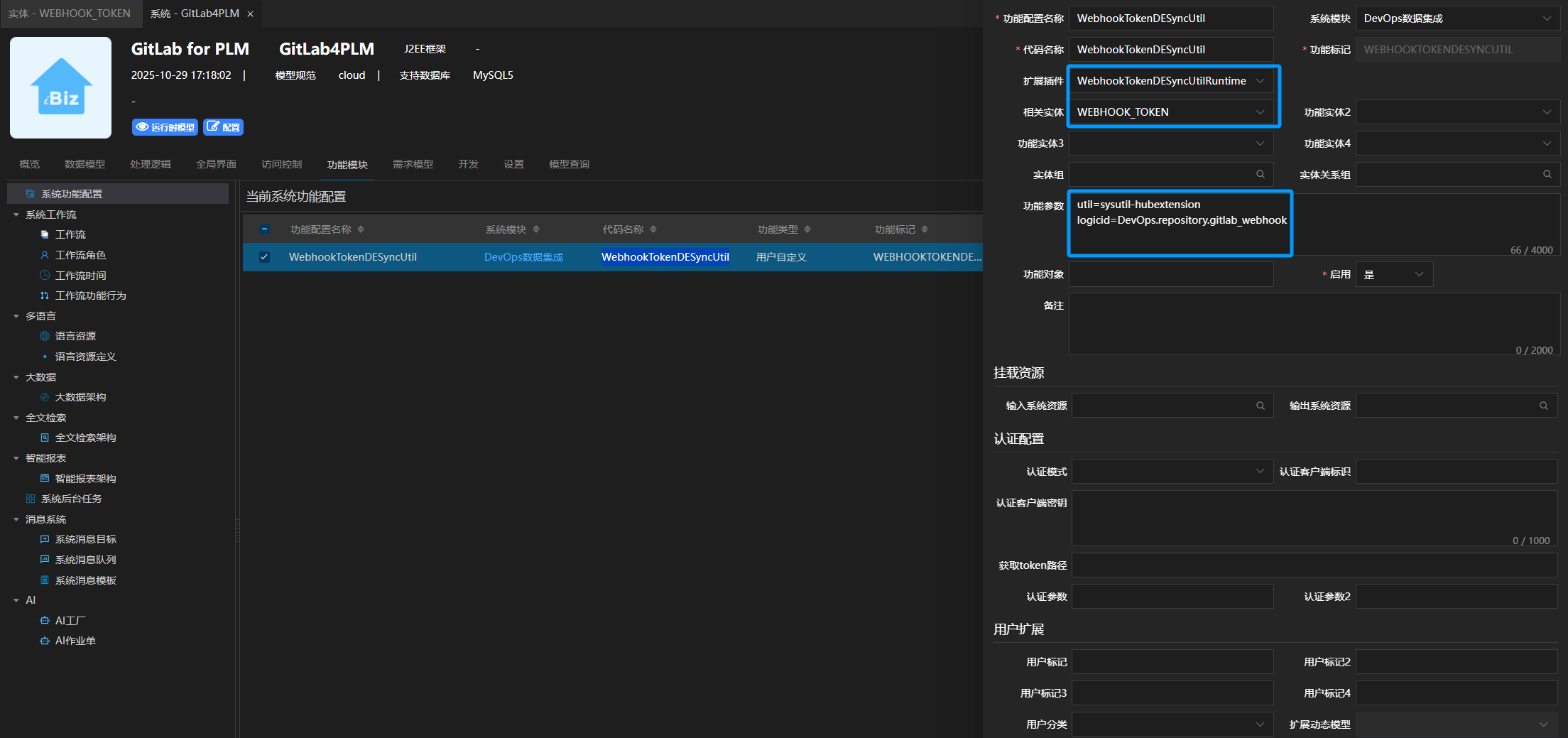

WebHook功能

进行系统功能配置，通过承接上文已配置的插件与实体，并指定util名称及logicId（WebHook回调的处理逻辑ID），以此实现完整的WebHook功能。

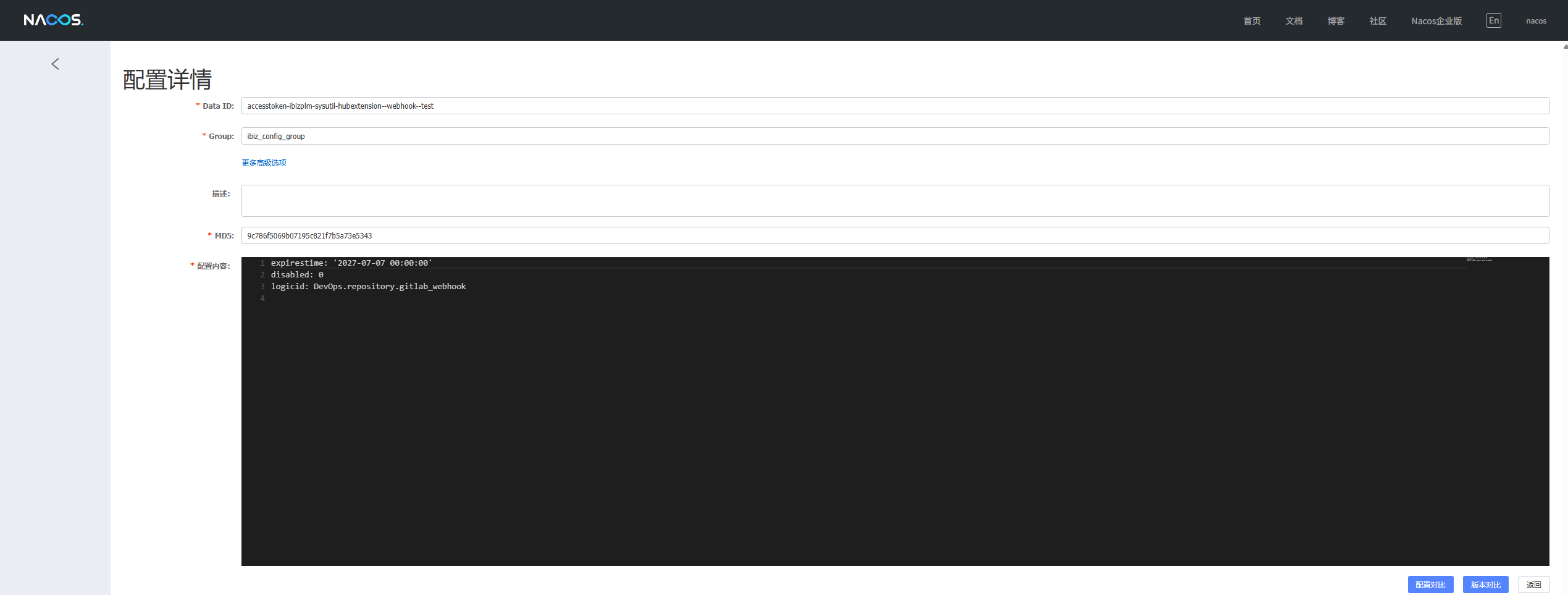

当用户在PLM管理界面维护WebHook配置时，系统会同时将相关参数更新至Nacos。

3.2 WebHook回调

WebHook在准备阶段会调用由 DevOps.repository.gitlab_webhook 这一标识符所定义的回调逻辑。其中，DevOps 代表实体模块，repository 代表实体，gitlab_webhook 代表处理逻辑。下文将详细介绍该回调逻辑的配置。

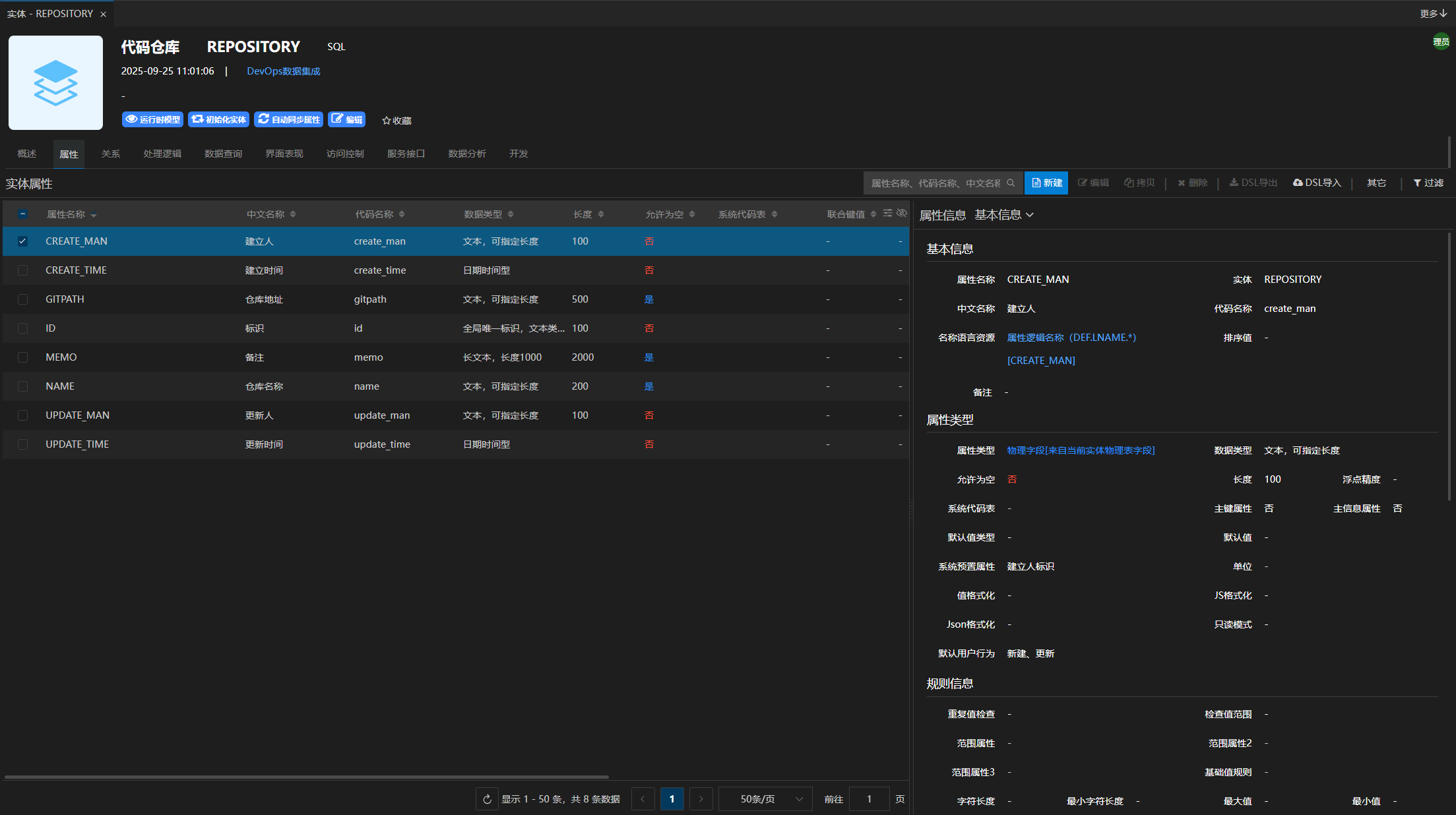

建立 代码仓库[REPOSITORY] 实体

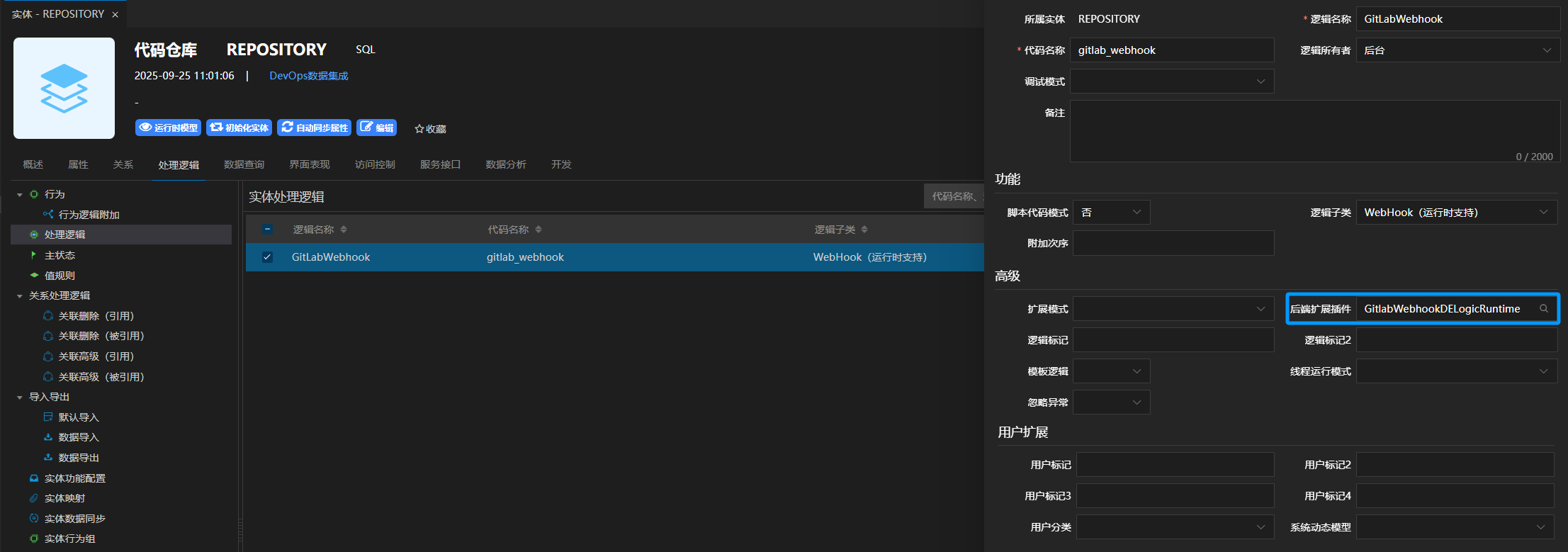

建立处理逻辑并引用回调插件

自定义回调插件

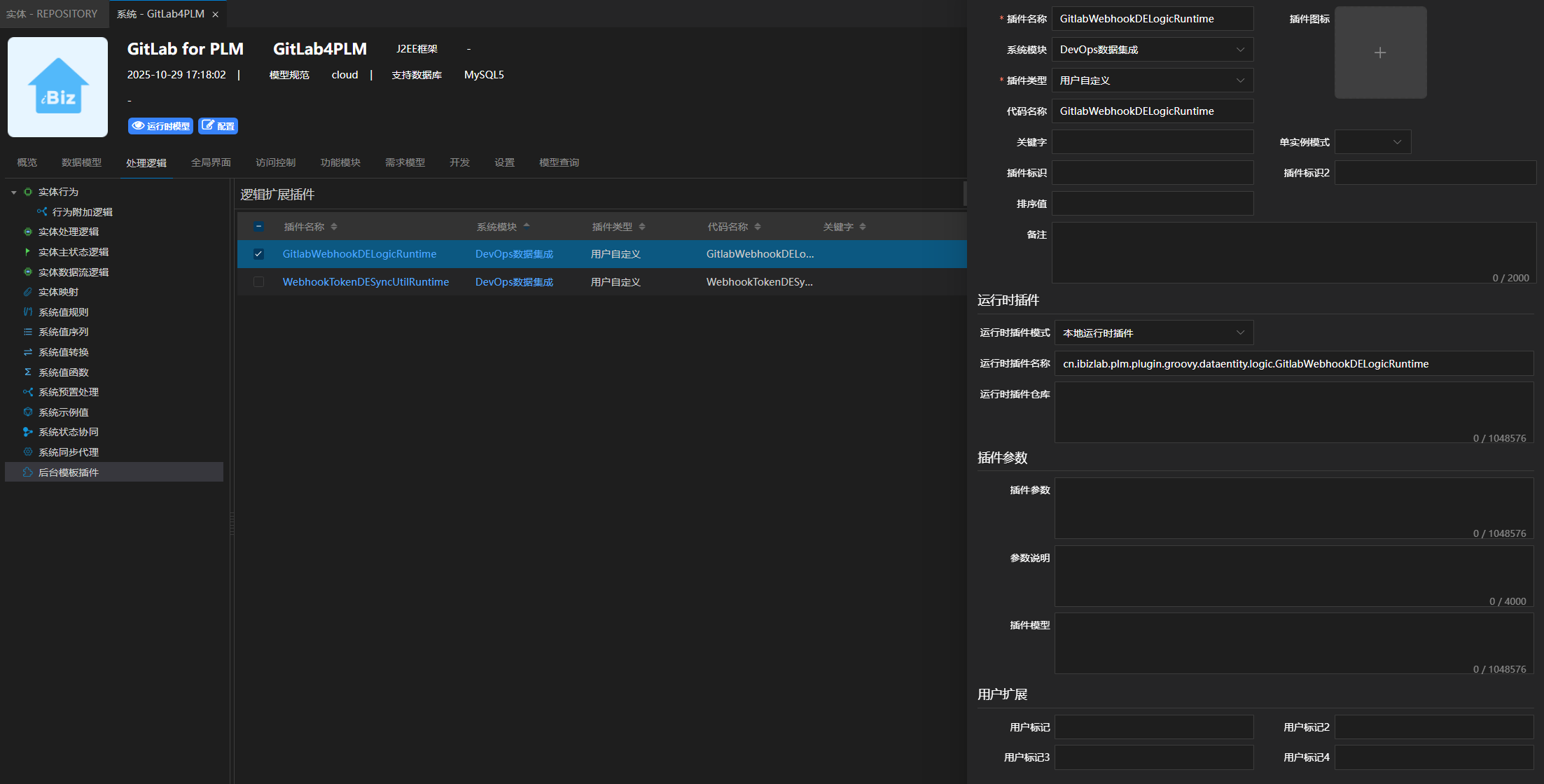

自定义回调插件（cn.ibizlab.plm.plugin.groovy.dataentity.logic.GitlabWebhookDELogicRuntime），插件使用groovy语言，支持热编译及预编译两种模式，可在开发工具中进行代码调试。

下面代码示例GitlabWebhookDELogicRuntime，完整代码请点击访问建模系统

package cn.ibizlab.plm.plugin.groovy.dataentity.logic

import org.springframework.beans.factory.annotation.Autowired
import org.springframework.data.domain.Page

import groovy.util.logging.Slf4j
import java.util.regex.Matcher
import java.util.regex.Pattern
import net.ibizsys.central.ISystemRuntime
import net.ibizsys.central.cloud.core.dataentity.logic.DELogicRuntime
import net.ibizsys.central.util.IEntityDTO
import net.ibizsys.runtime.util.DateUtils

@Slf4j
class GitlabWebhookDELogicRuntime extends DELogicRuntime {

	@Autowired
	ISystemRuntime sys

	String regex = "#[a-zA-Z0-9]*\\d+";
	Pattern pattern = Pattern.compile(regex);

	@Override
	protected Object onExecute(Object[] args) throws Throwable {
		Map body = args[0]
		String event_name = body?.event_name;
		if(!event_name) {
			return "未传入事件名称";
		}

		if(event_name == "push") {
			return onPush(body);
		}
		return "";
	}

	protected Object onPush(Map body) throws Throwable {

		Map project = body?.project;
		if(!project) {
			return "未传入项目";
		}
		def git_http_url = project?.git_http_url;
		if(!git_http_url) {
			return "未传入项目路径";
		}
		String ref = body?.ref;
		if(!ref) {
			return "未传入分支";
		}
		def branch_name = ref.substring(11);
		List commits = body?.commits;
		if(!commits) {
			return "未传入提交";
		}


		//查询相关的仓库
		def REPOSITORY = sys.dataentity("REPOSITORY");
		def filter = REPOSITORY.filter().all().count(false);
		filter.eq("gitpath", git_http_url)
		Page repository_page = filter.fetch();
		if(repository_page.getContent().size() == 0) {
			return "未找到对应的仓库";
		}

		def BRANCH = sys.dataentity("BRANCH");
		for(IEntityDTO item : repository_page) {
			def branch_filter = BRANCH.filter().all().count(false);
			branch_filter.eq("repository_id", item.get("id"));
			branch_filter.eq("name", branch_name);
			Page branch_page = branch_filter.fetch();
			if(branch_page.getContent().size() == 0) {
				return ;
			}
		}


		def COMMIT = sys.dataentity("COMMIT");
		def commit_list = new ArrayList();
		for(Map item : commits) {
			def commit = COMMIT.createEntity()
			commit.set("sha", item?.id)
			commit.set("message", item?.message)
			def timestamp = item?.timestamp;
			if(timestamp){
				commit.set("create_time", DateUtils.parse(timestamp));
			}
			else {
				commit.set("create_time", DateUtils.getCurTime());
			}
			Map author = item?.author;
			if(author) {
				def user_name = author?.name;
				commit.set("create_man", user_name);
			}

			commit_list.add(commit);
		}
		COMMIT.rawCreate(commit_list, true)

		def BRANCH_REF_COMMIT = sys.dataentity("BRANCH_REF_COMMIT");
		def COMMON_FLOW = sys.dataentity("COMMON_FLOW");
		for(IEntityDTO item : repository_page) {
			def branch_filter = BRANCH.filter().all().count(false);
			branch_filter.eq("repository_id", item.get("id"));
			branch_filter.eq("name", branch_name);
			Page branch_page = branch_filter.fetch();
			if(branch_page.getContent().size() == 0) {
				continue;
			}

			for(IEntityDTO branch : branch_page) {
				def project_id =  branch.get("project_id");
				if(project_id){
					for(IEntityDTO commit : commit_list) {
						IEntityDTO branch_ref_commit = BRANCH_REF_COMMIT.createEntity();
						branch_ref_commit.set("repository_id", item.get("id"));
						branch_ref_commit.set("meta_id", branch.get("id"));
						branch_ref_commit.set("sha", commit.get("sha"));
						BRANCH_REF_COMMIT.create(branch_ref_commit, false)
					}
				}
			}
            COMMON_FLOW.notify("SCM_COMMIT", "SCM_COMMIT", commit_list, null, null, null);
		}
		return "成功";
	}
}

3.3 自动化逻辑

在WebHook回调的最后是引用了监控事件为"SCM_COMMIT"的自动化逻辑COMMON_FLOW.notify()。下文将详细介绍该自动化逻辑的配置。

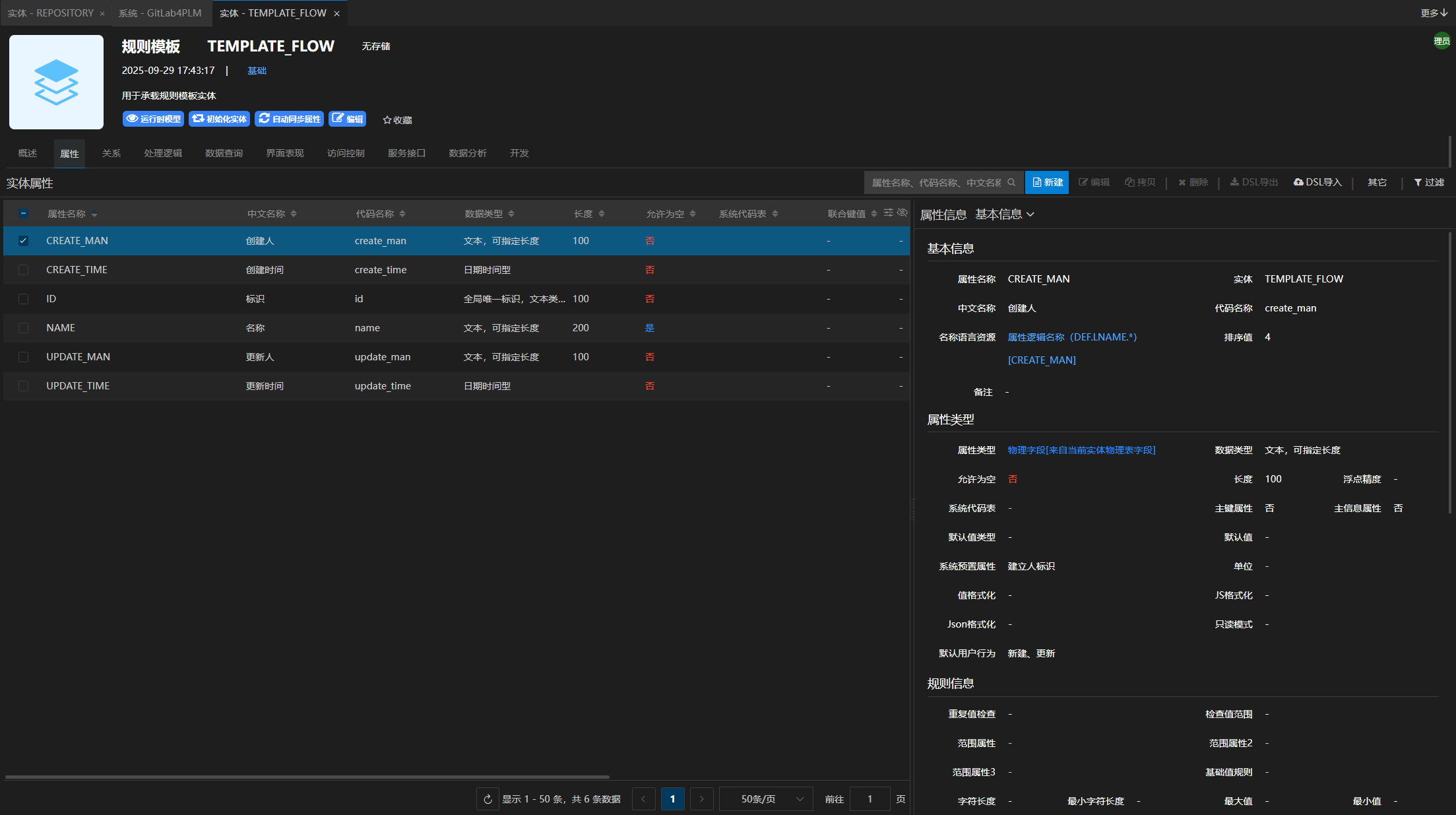

导入 规则模板[TEMPLATE_FLOW] 实体

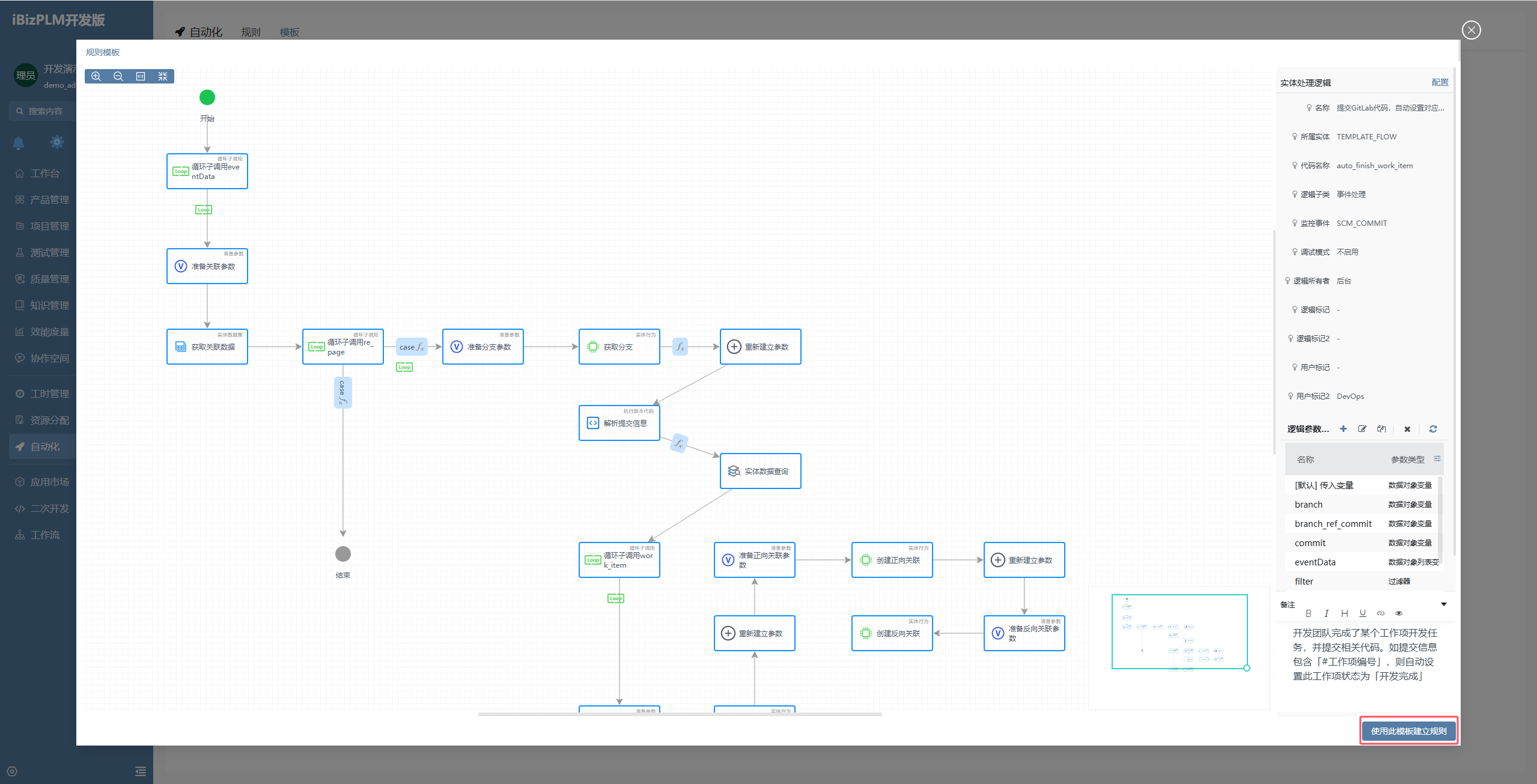

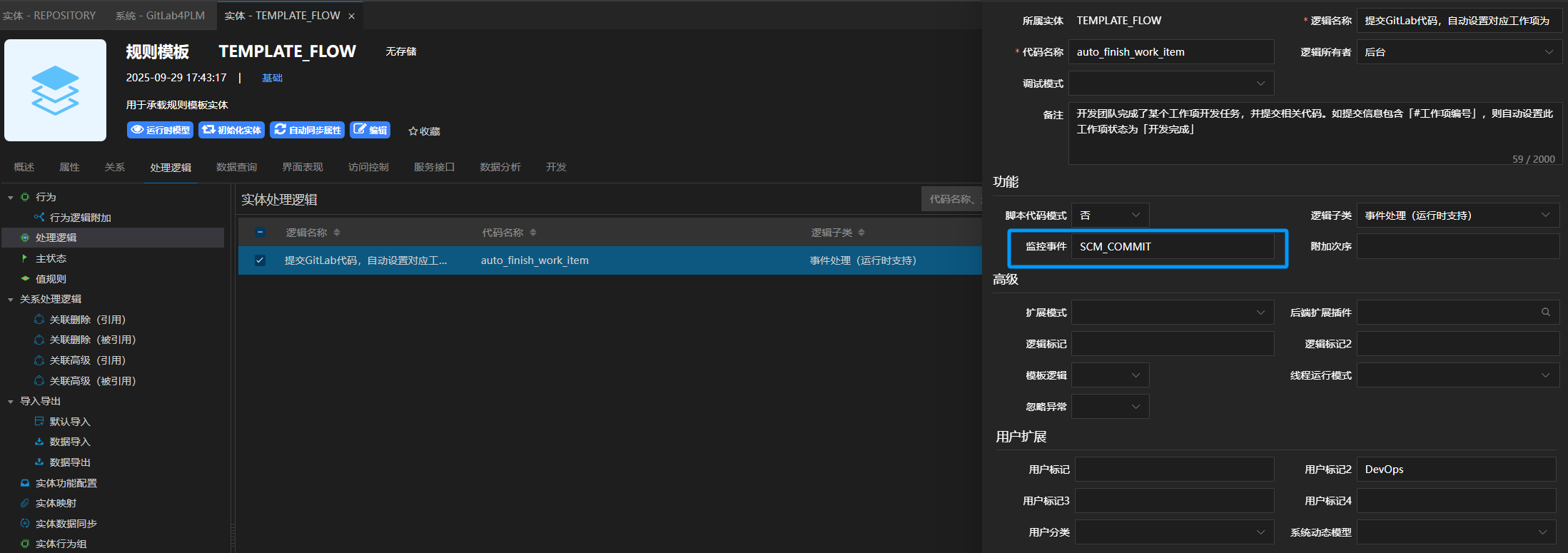

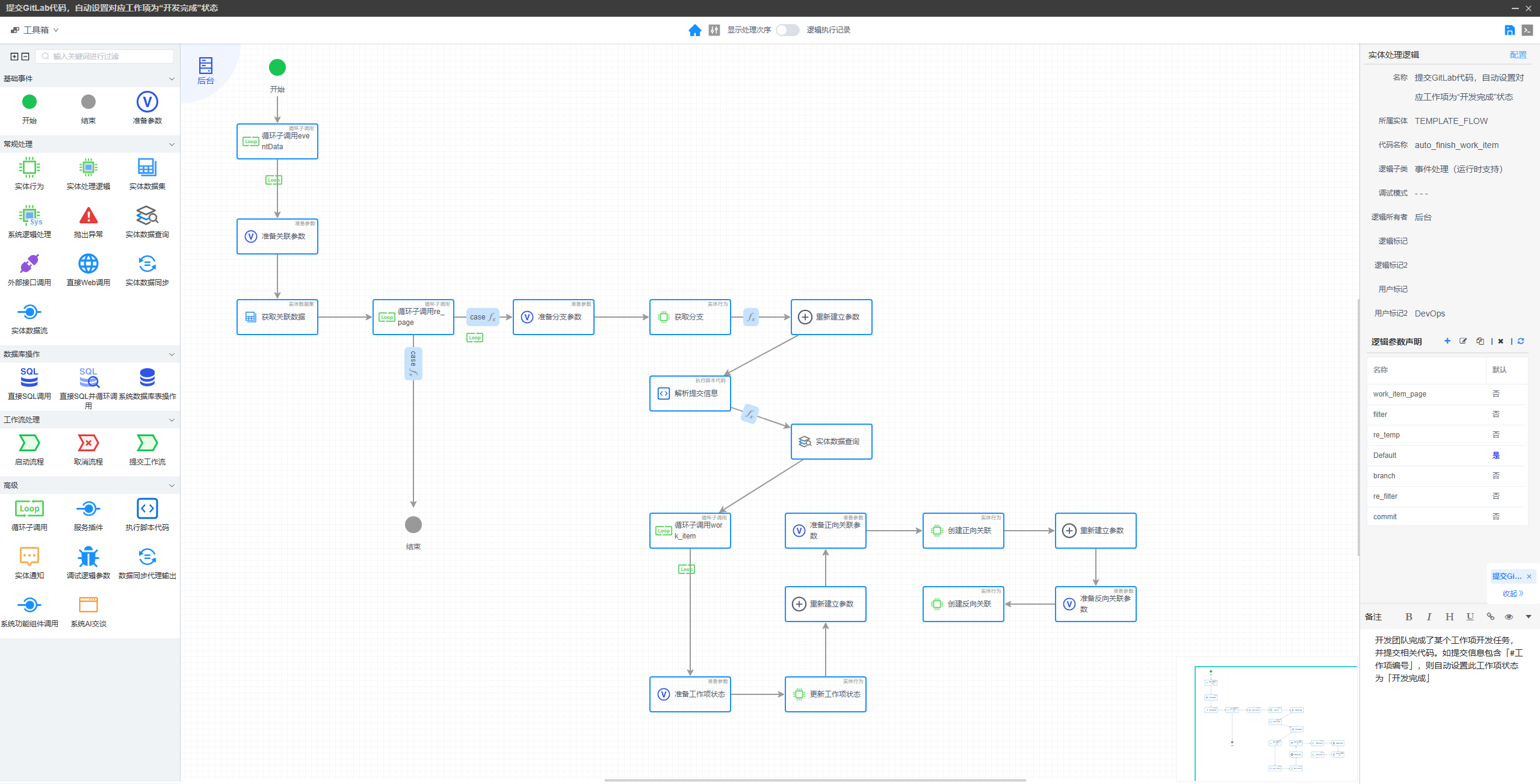

建立监控事件为"SCM_COMMIT"的自动化逻辑

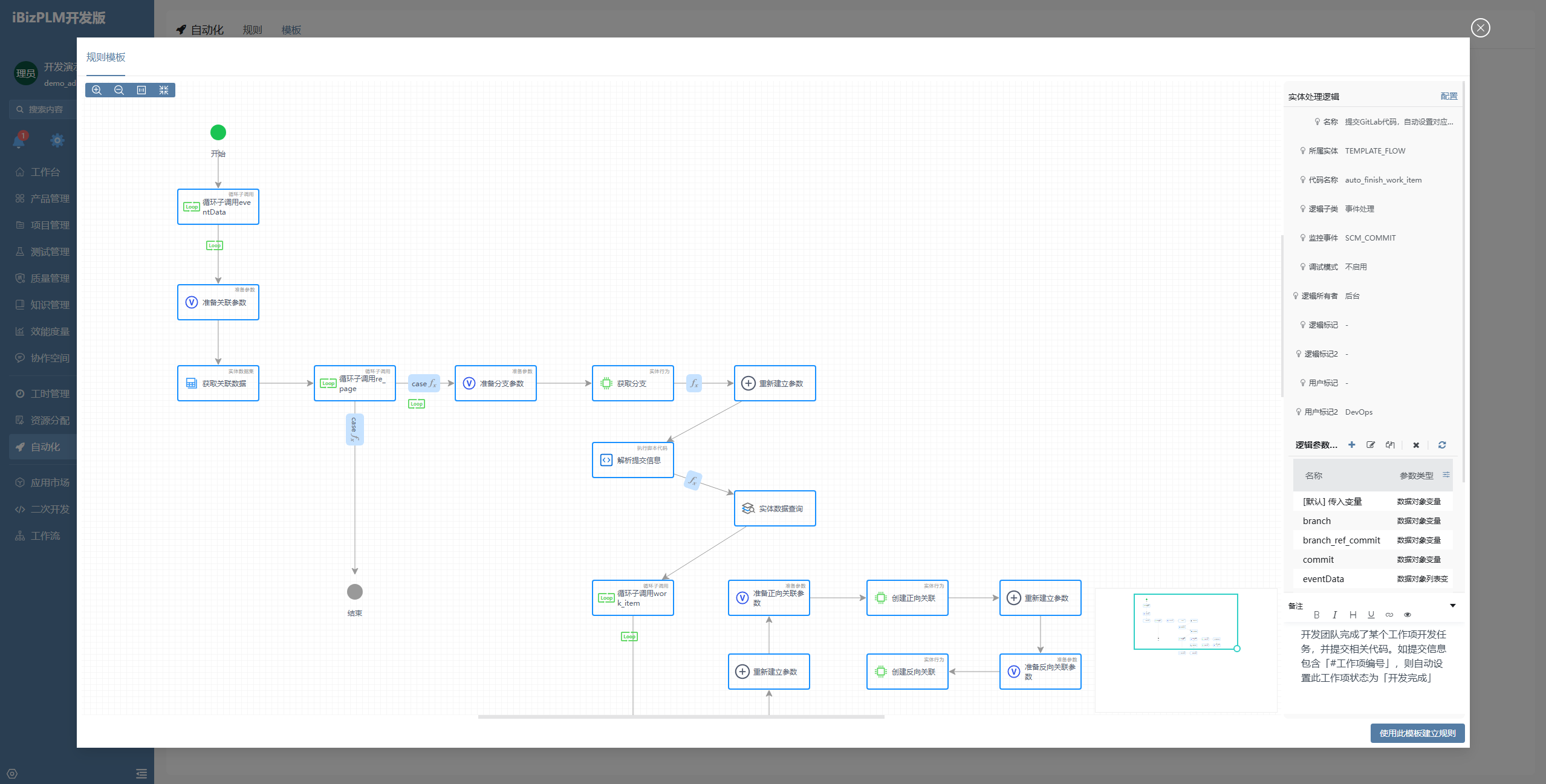

自动化逻辑在PLM中的应用

3.4 功能界面配置

最后，完成各实体对应的表单、表格及页面配置，并将所有这些模块集成，最终构建出完整的GitLab插件系统。

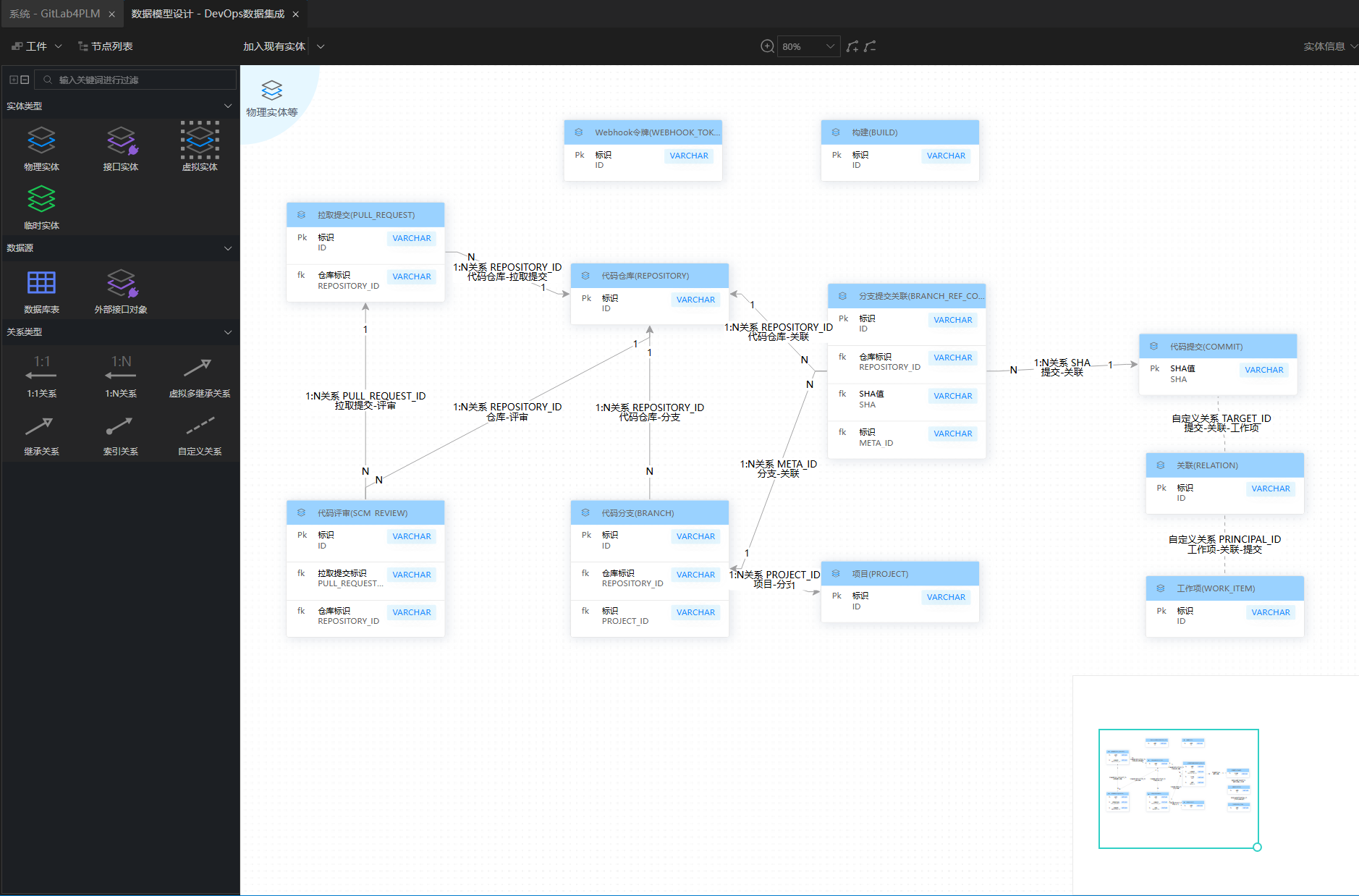

建立 DevOps模块其他实体，代码分支[BRANCH]、代码提交[COMMIT] 等

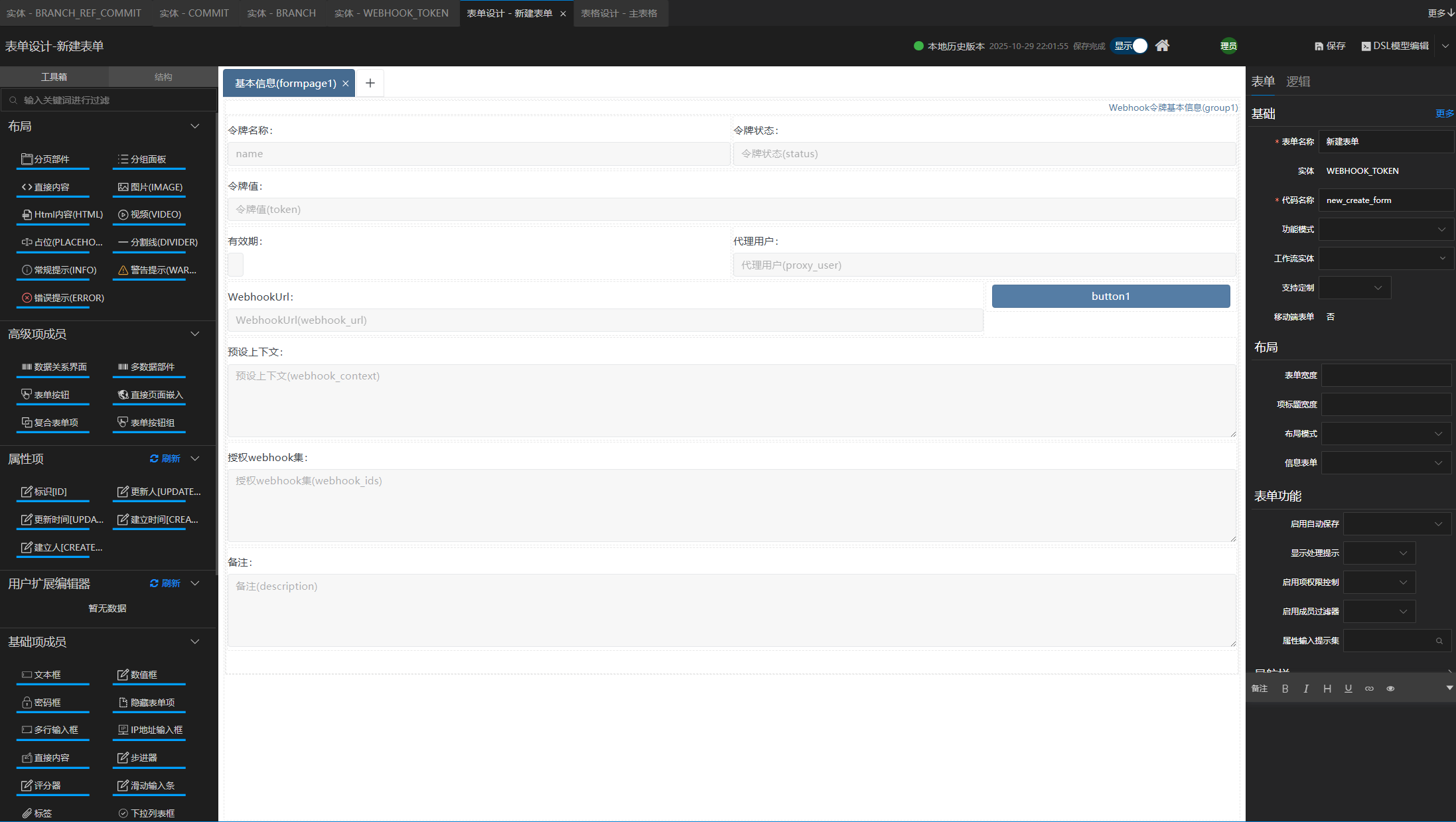

配置表单

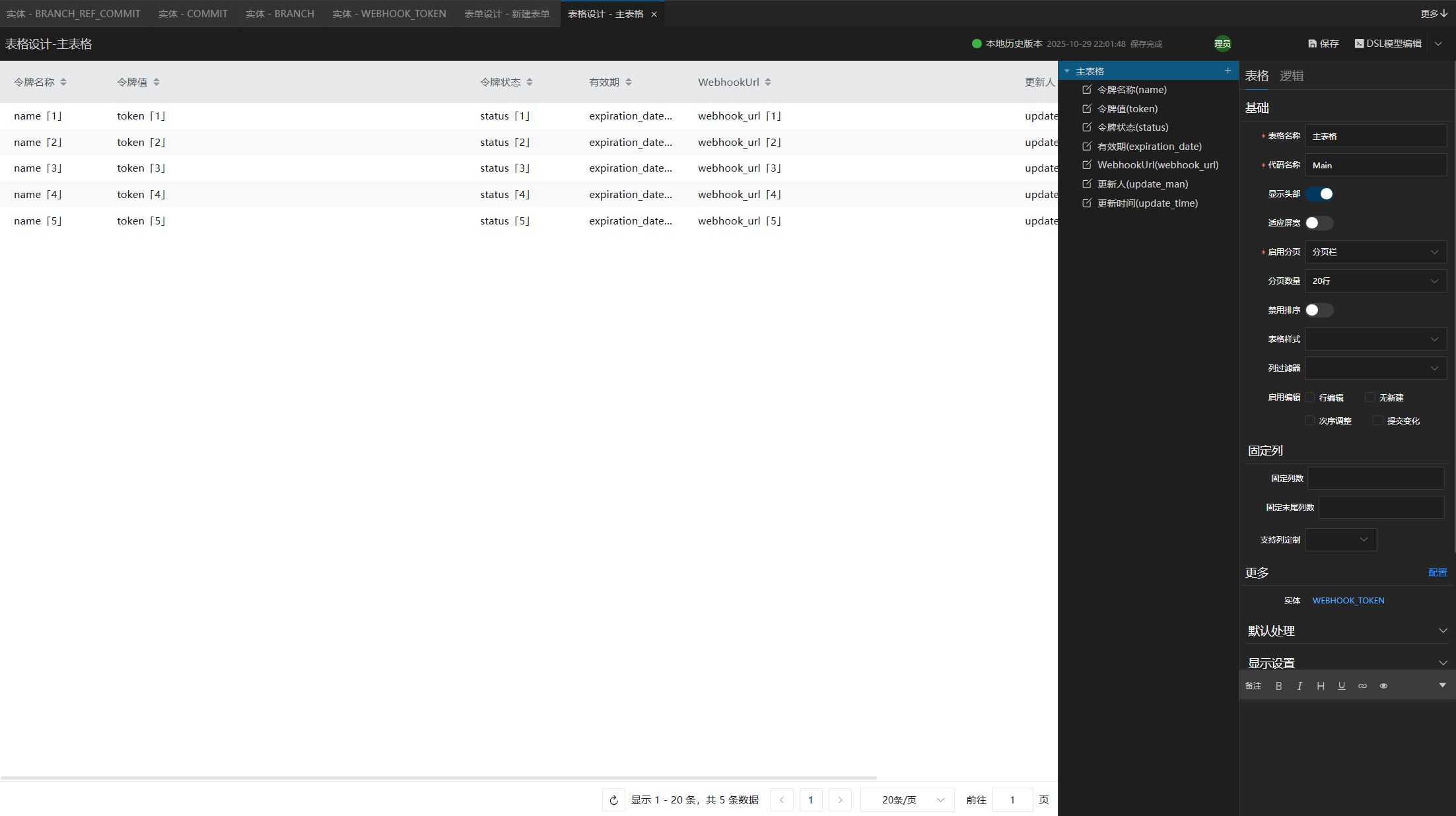

配置表格

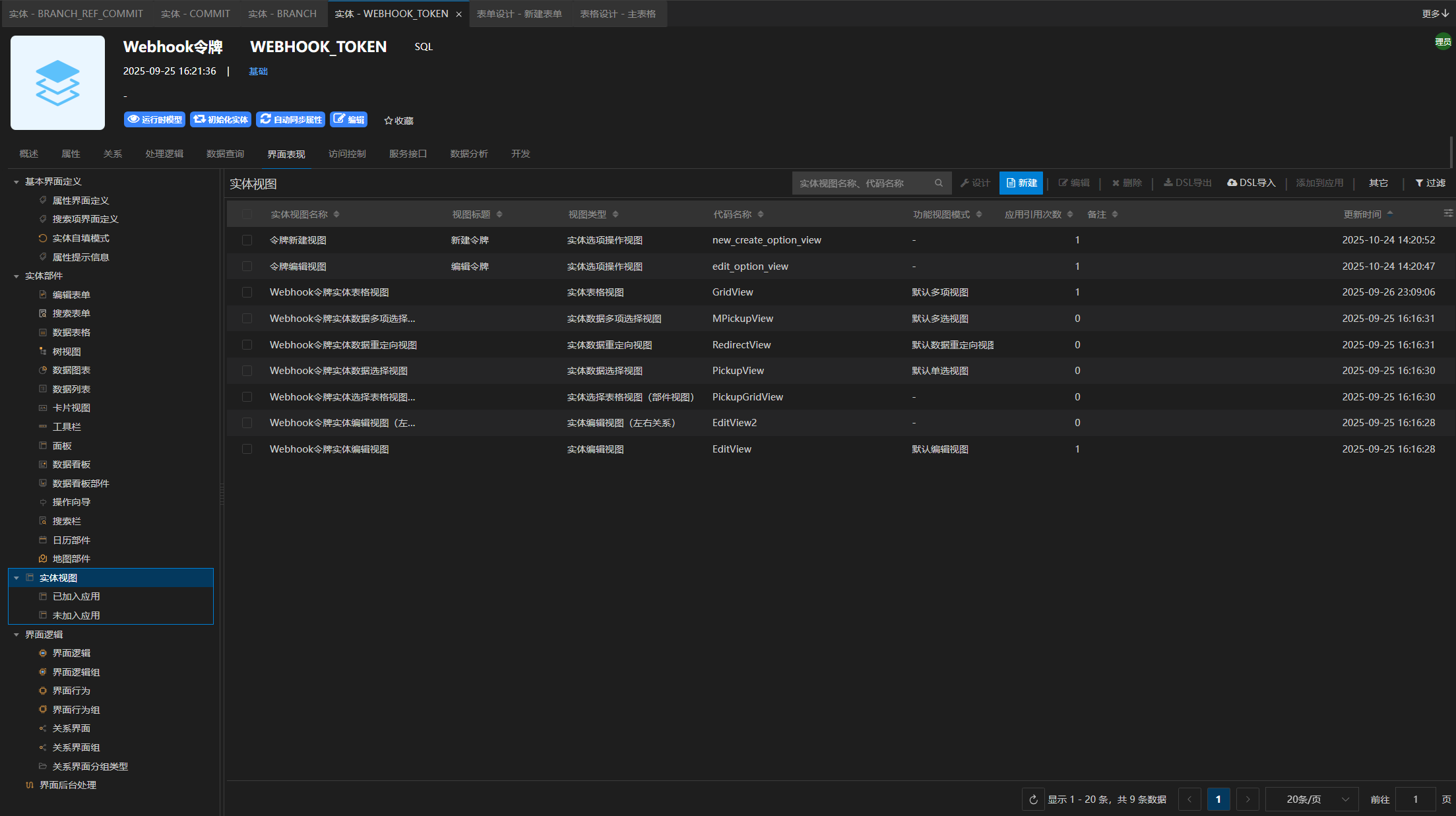

配置页面

四、市场及安装

4.1 将插件加入iBizPLM市场

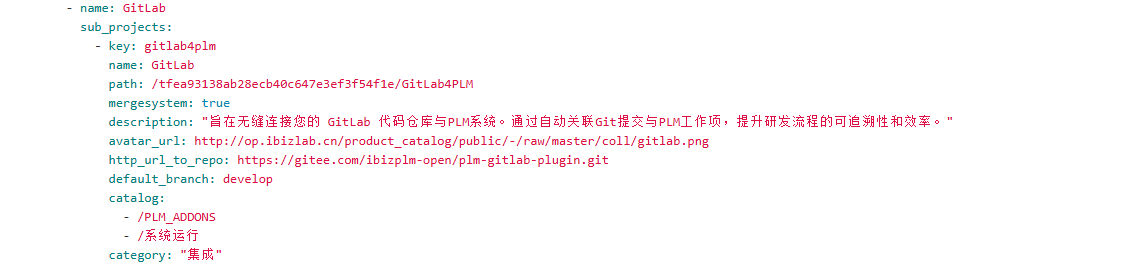

在iBizPLM的市场定义文件（如 projects.yml）中注册此插件。

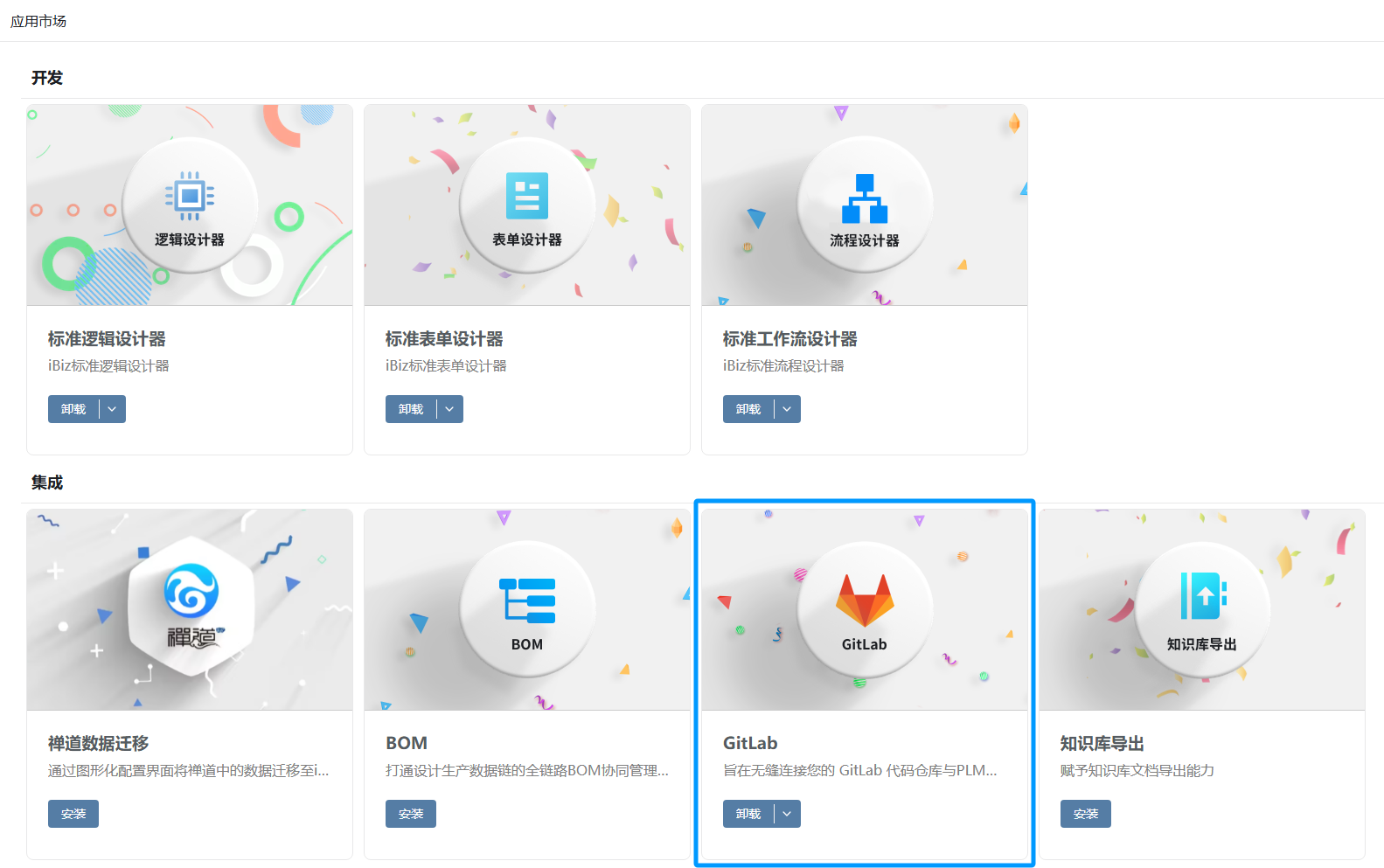

4.2 插件安装

在iBizPLM系统"应用市场"进行插件安装

五、插件效果

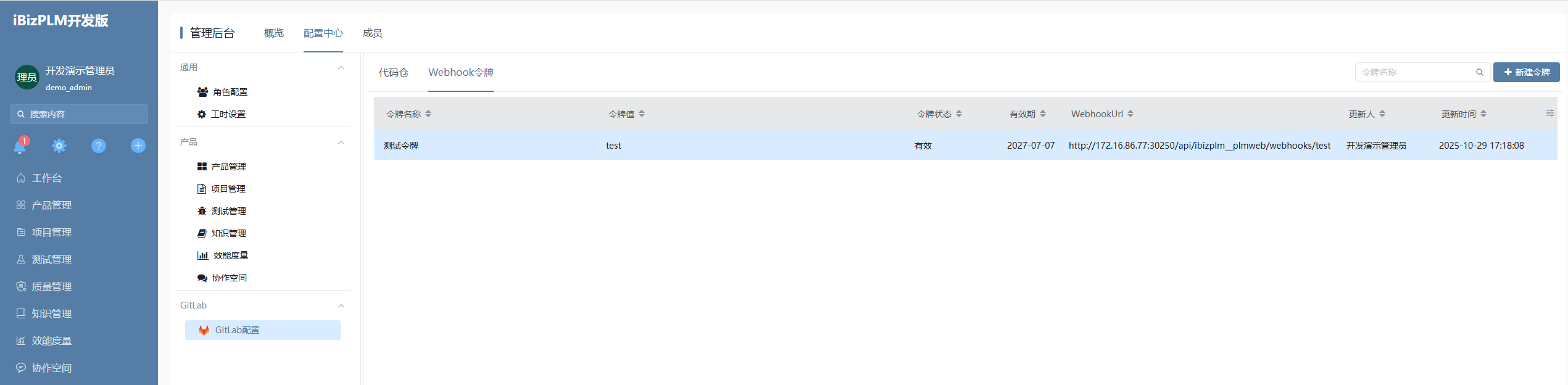

全局-Webhooks管理

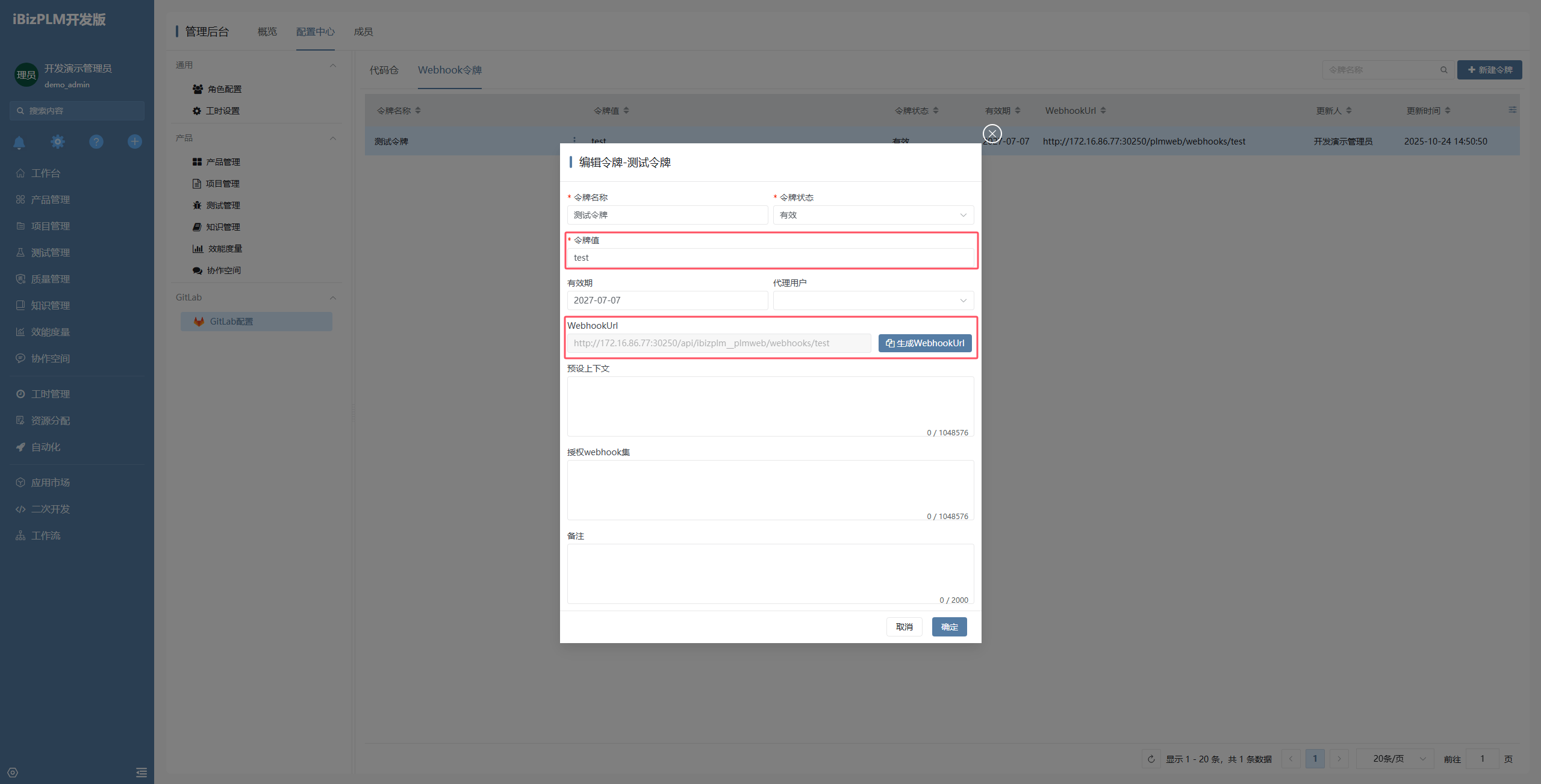

• 创建PLM Webhook 进入PLM后台管理界面，配置GitLab Webhook；填写令牌值，并复制生成的 Webhook URL。

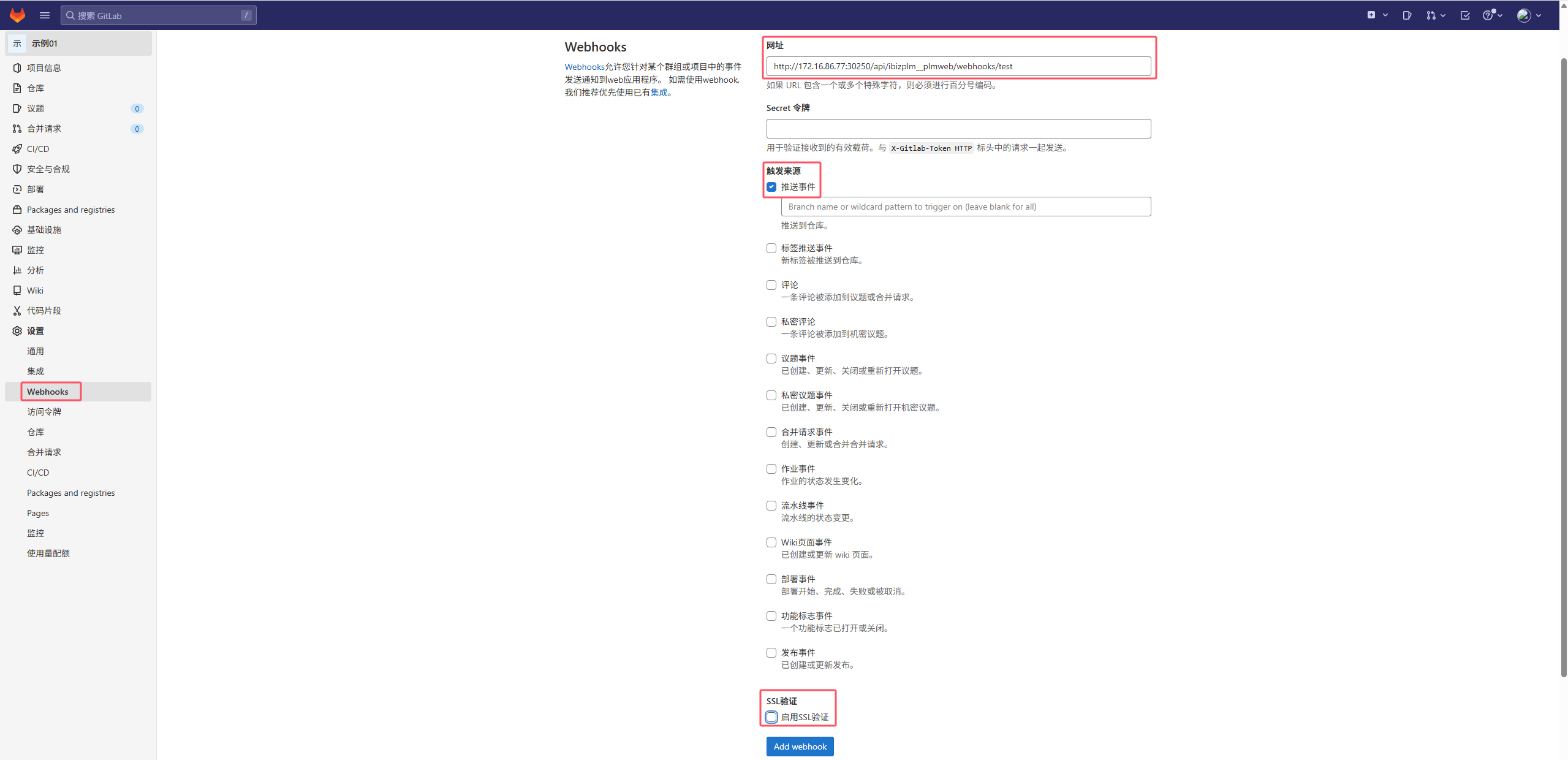

• 配置GitLab Webhook 进入 GitLab 项目的 Webhook 配置页面，填写 URL（粘贴之前复制的 Webhook URL），触发事件选择"推送事件"，取消勾选"SSL 验证"，最后点击"Add webhook"。

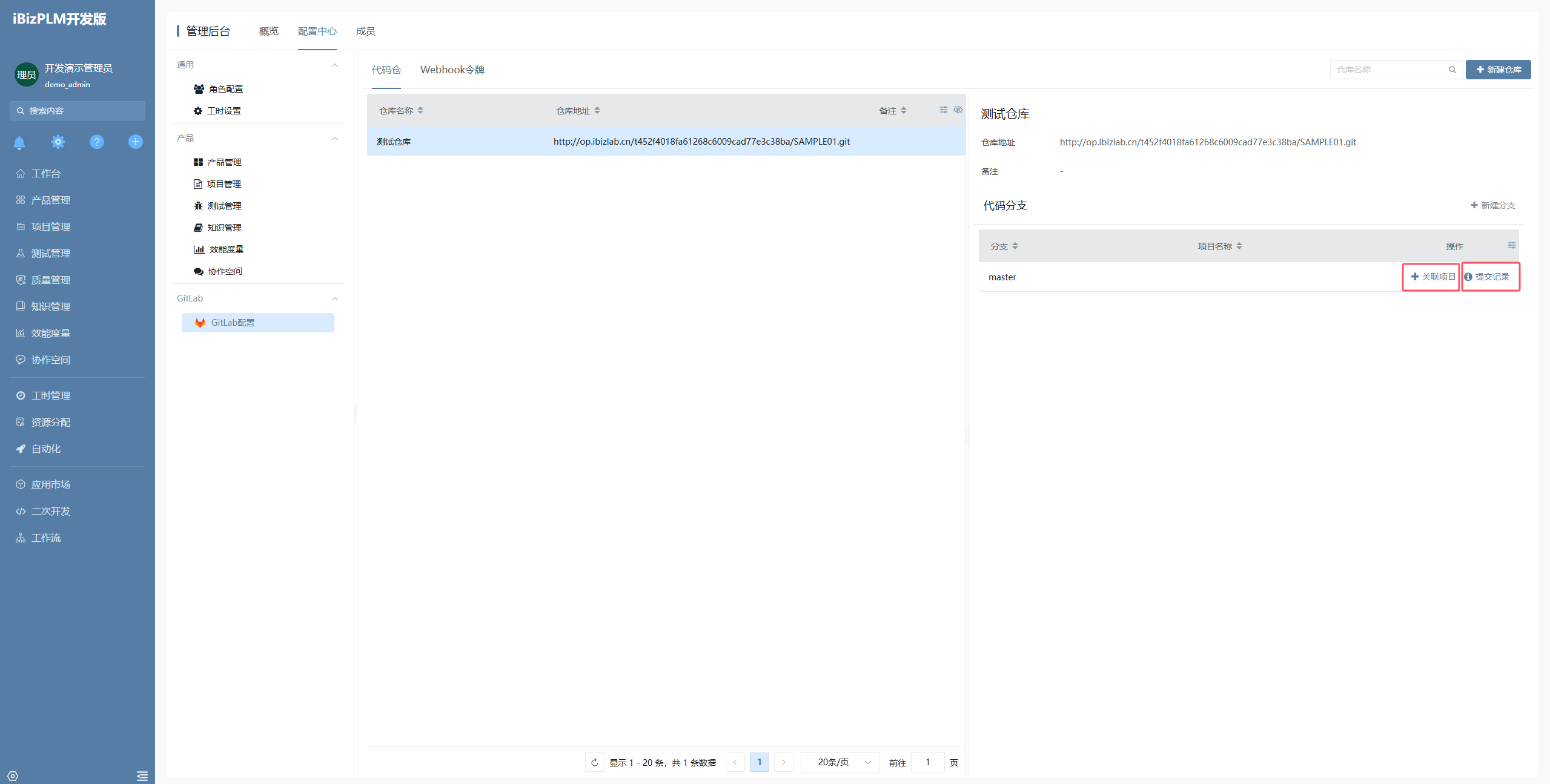

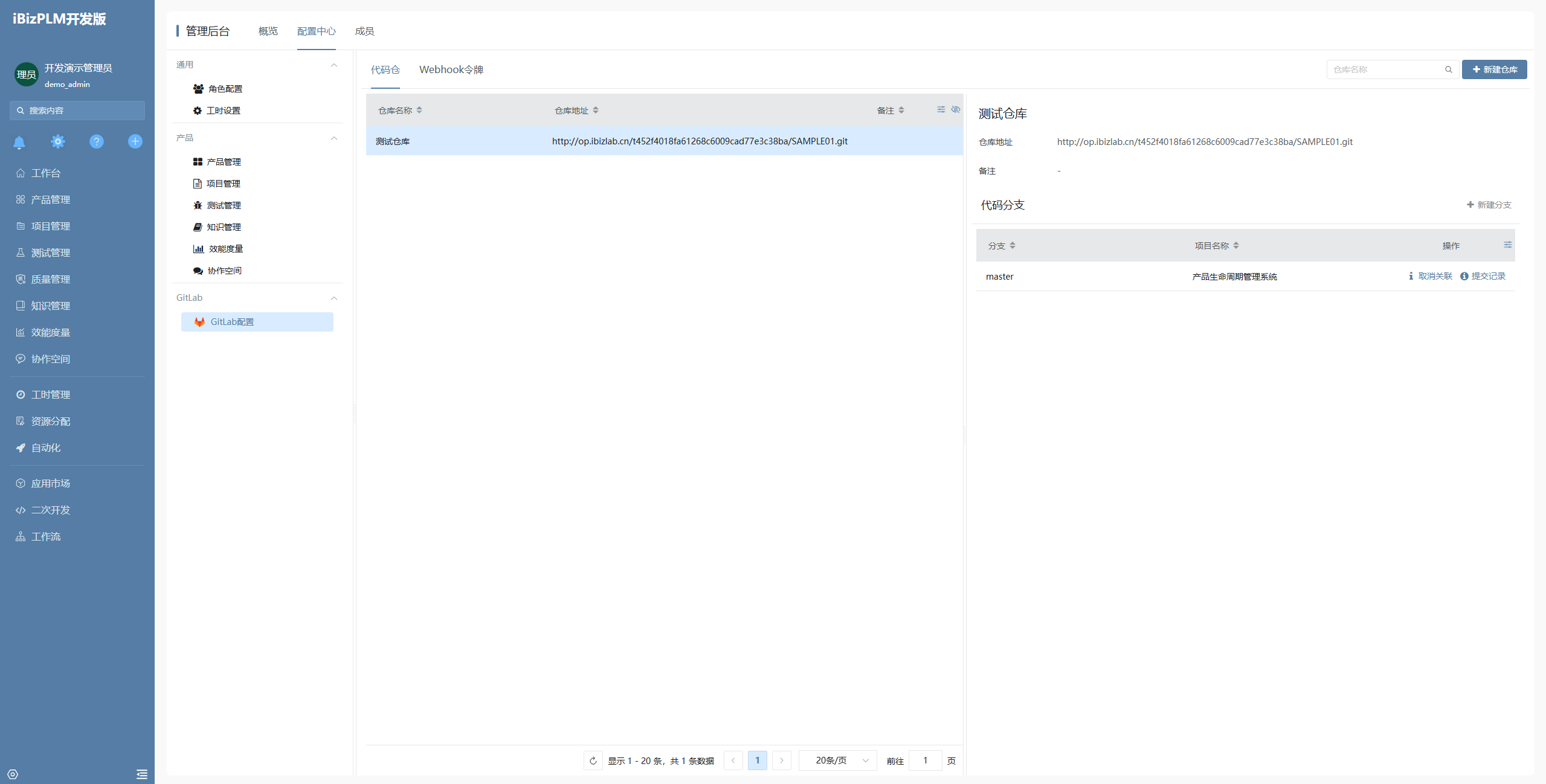

全局-仓库与分支管理

• 统一管理所有已集成的 GitLab 仓库和分支。


全局-分支关联PLM项目

• GitLab 分支与 PLM 项目进行关联映射，支持查看所有分支的提交历史记录。

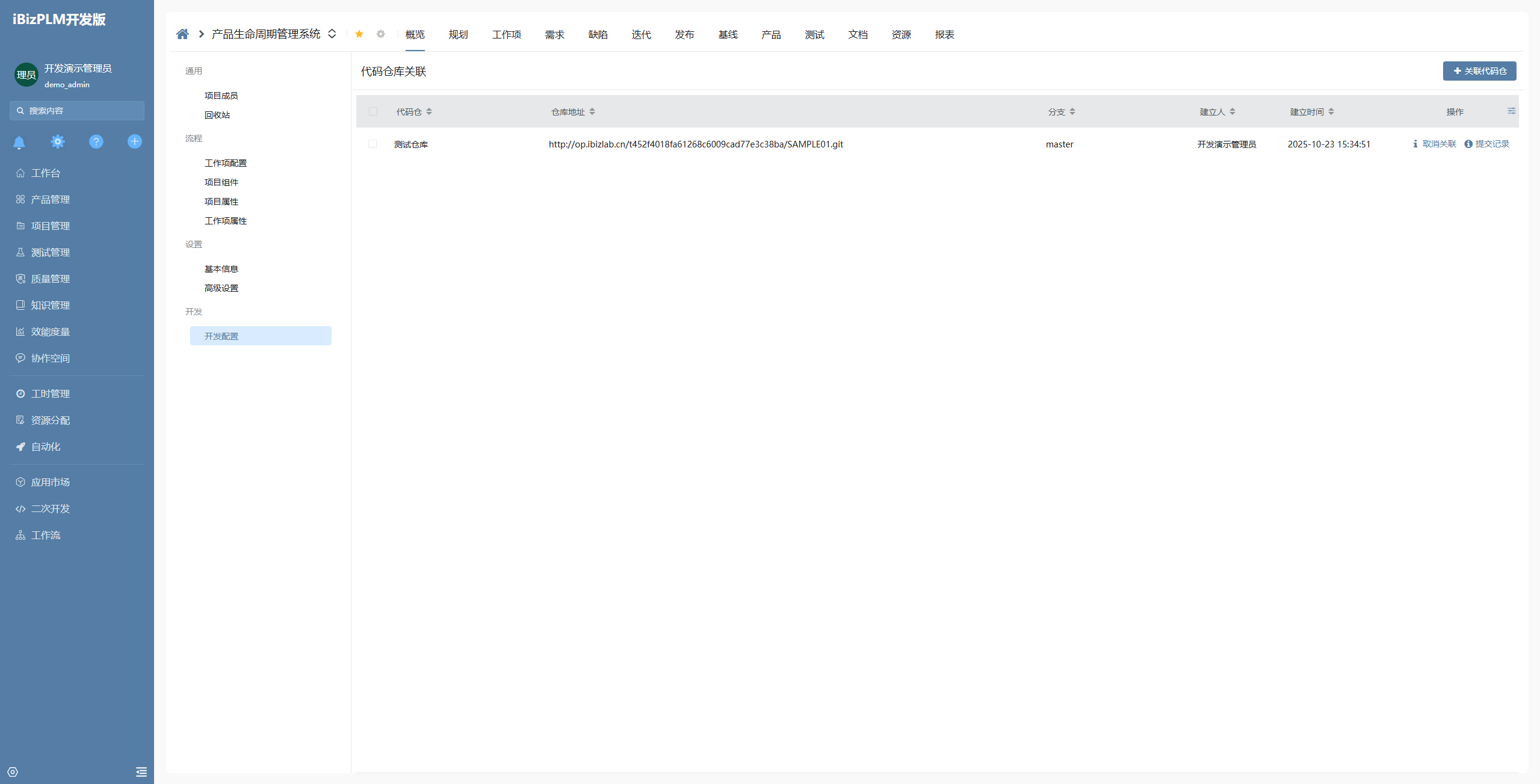

项目级配置

• 支持以 PLM 项目为视角，关联对应的 GitLab 仓库和监控分支，并可查看各项目分支的提交历史记录。


自动化流程

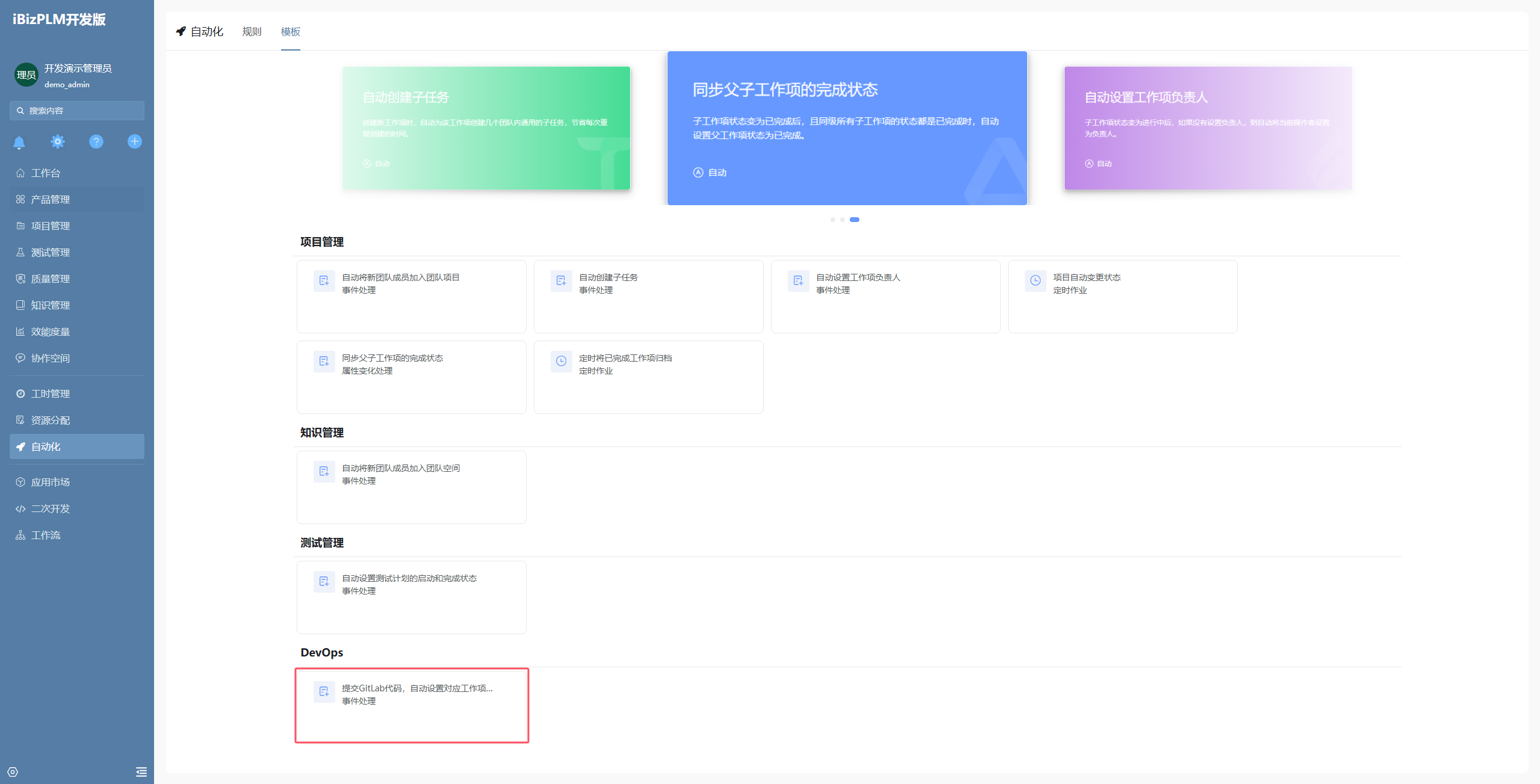

• 基于模板创建规则 进入 PLM 自动化 → 模板，选择"DevOps"模板，使用该模板创建规则。

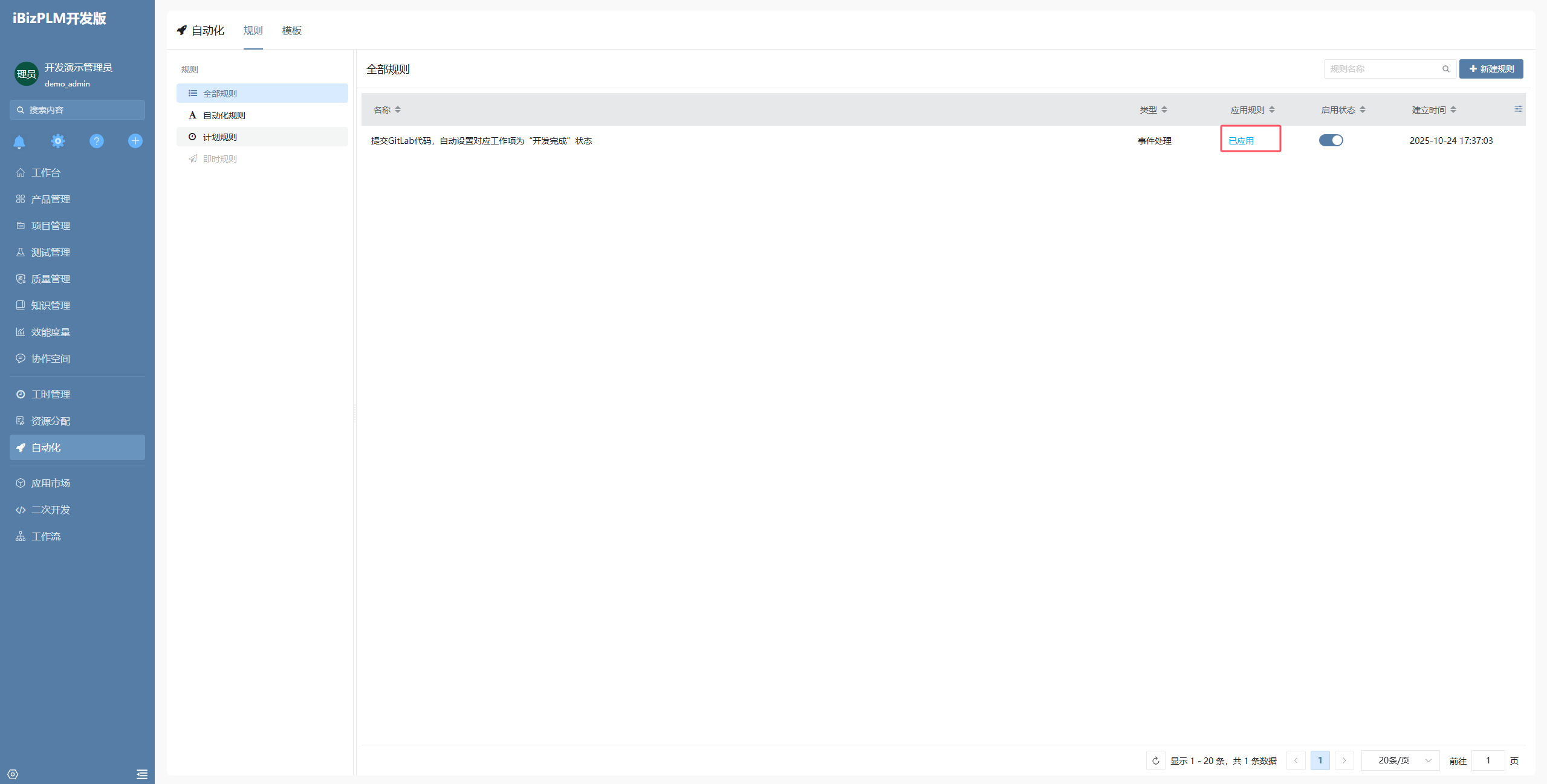

• 应用自动化规则 进入 PLM 自动化 → 规则，启用已创建的自动化规则。

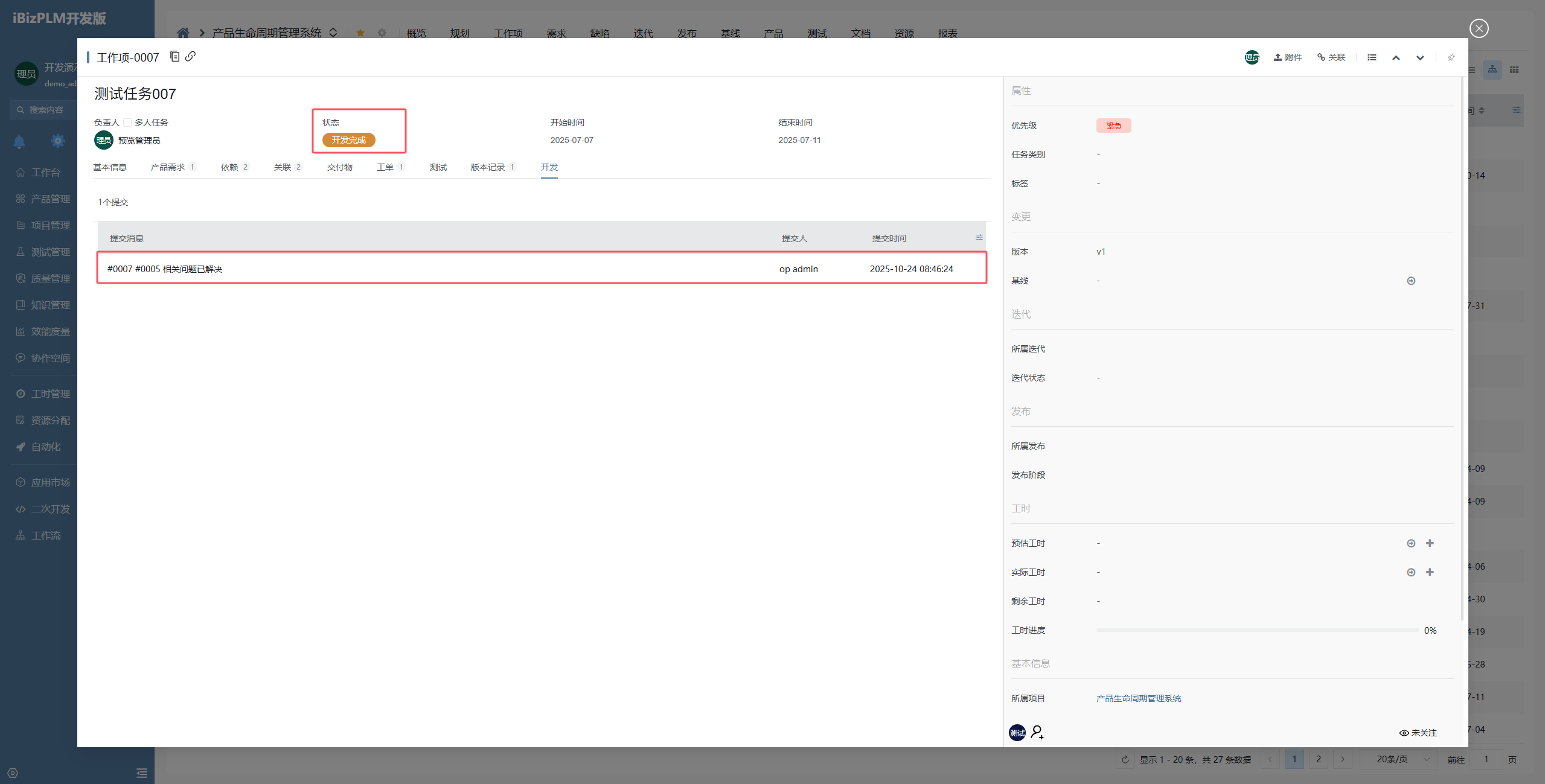

自动化效果

• 工作项关联与状态更新 系统自动解析提交信息中的 PLM 工作项编号（如 #0001、#0002），并与相应工作项建立关联，同时将其状态更新为"开发完成"。
