一、前言
上文图的基本概述中已经对图的存储结构进行了一个深入解析，但是具体怎么实现 呢？今天我就来挑战一下~当有了图，就像对树一样，我们需要对图中的元素进行访问处理 ，因此需要遍历这一关键的操作，那这又该怎样实现呢？且停留片刻，相信你一定能摸清里面的门道~
二、图的遍历
同样作为非线性结构，图的遍历和树的遍历思想基本一致 ，其遍历可分为：深搜 （ D F S DFS DFS），广搜 （ B F S BFS BFS）
唯一的区别 ：图的元素与元素之间是： m ： n m：n m：n，会出现重复遍历已访问过的节点。而树不会出现这个问题（往上看只有一个元素）。接下来我将对其进行深入解读~
2.1 深搜（ D F S DFS DFS）
2.1.1 概念
一条道走到黑。
2.1.2 思想
递归
2.1.3 过程
首先，有一个既定的原则 ：节点的访问由小到大 （ V 1 V1 V1， V 2 V2 V2...）。
为了防止重复遍历，需要引入visited数组，记录已经处理的节点。

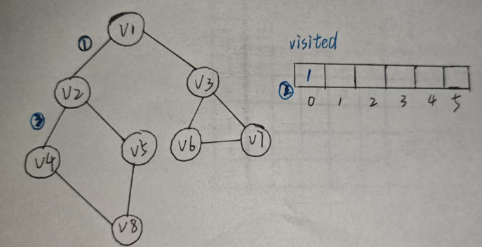

如图：
从 V 1 V1 V1开始，可以到 V 2 ， V 3 V2，V3 V2，V3，由于从小到大，因此到 V 2 V2 V2。 V 2 V2 V2可以到 V 1 , V 4 , V 5 V1,V4,V5 V1,V4,V5， V 1 V1 V1遍历过了，于是到 V 4 V4 V4。继续遍历，直到 V 5 V5 V5，无路可走，只能回溯，每回退一次，查看是否有遗漏的没遍历的路径，直到最后一个点。
最终结果 ： V 1 − > V 2 − > V 4 − > V 8 − > V 5 − > V 3 − > V 6 − > V 7 V1->V2->V4->V8->V5->V3->V6->V7 V1−>V2−>V4−>V8−>V5−>V3−>V6−>V7
2.2 广搜（ B F S BFS BFS）
2.2.1 概念
广搜是层次遍历 ，就像是"水面波纹"、"病毒感染"，由里及外地探索可以触及的点（由本身的点能连接到的点）。
2.2.2 过程
但是基于遍历本身需要有先后之分，因此需要对"可触及的点"进行一个临时存储 ------队列。
同时在访问过程中，同样需要定义一个visited数组，记录已进入队列 的（只要进过队列，就进行记录），以防止重复遍历。
每出队一个点（进行处理），就继续将其"所能接触到的点"入队。

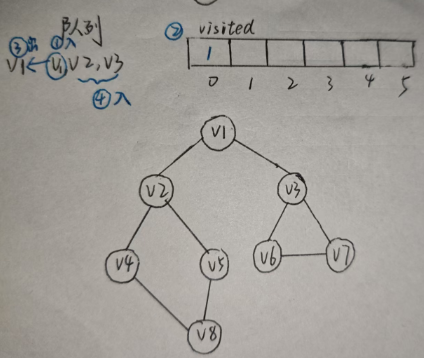

如图：
V 1 V1 V1入队（标记为已访问）， V 1 V1 V1出队（处理 V 1 V1 V1）， V 2 V2 V2， V 3 V3 V3入队（标记）， V 2 V2 V2出队（处理）， V 4 V4 V4， V 5 V5 V5入队（标记），以此不断循环。
最终结果 ： V 1 − > V 2 − > V 3 − > V 4 − > V 5 − > V 6 − > V 7 − > V 8 V1->V2->V3->V4->V5->V6->V7->V8 V1−>V2−>V3−>V4−>V5−>V6−>V7−>V8
三、邻接矩阵的实现
3.1 定义图结构
c
// 定义数量------便于申请时预留空间
#define MaxNodeNum 20
// 定义一个足够大的值（表示边的权值）
#define INF 1E4
// 邻接矩阵的顶点结构
typedef struct
{
int no; // 顶点编号
char *show; // 显示顶点信息
} MatrixVertex;
// 表示边
typedef int MatrixEdge;
// 图的邻接矩阵表示法
typedef struct
{
MatrixVertex vex[MaxNodeNum]; // 点集(一维数组)
int NodeNum; // 对数量进行限制
MatrixEdge edges[MaxNodeNum][MaxNodeNum]; // 边集(矩阵)
int edgeNum; // 边的数量
int directed; // 表示是否有向
} MGraph;3.2 初始化
初始化点集合边集

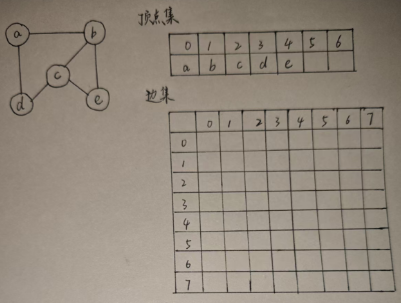

如图：
c
// 初始化图
void initMGraph(MGraph *graph, char *names[], int num, int directed, int edgeValue)
{
graph->directed = directed;
graph->nodeNum = num; // 自己定义好的
graph->edgeNum = 0; // 边需要自己建立
// 初始化点集
memset(graph->vex, 0, sizeof(graph->vex));
// 初始化边集，当节点数量为n时，边的最大数量为n^2(每一个顶点都可以和其他任意的顶点建立边，
// 包括它自己)
memset(graph->edges, 0, sizeof(MatrixEdge) * MaxNodeNum * MaxNodeNum);
for(int i = 0; i < num; ++i)
{
// 初始化顶点信息
graph->vex[i].no = i;
graph->vex.show = names[i];
// 初始化边
for(int j = 0; j < num; ++j)
{
graph->edges[i][j] = edgeValue; // 二维数组中存在的值（表示边的连接情况）
}
}
}3.3 添边
- 判断边的合法性
- 填充矩阵
edgeValue

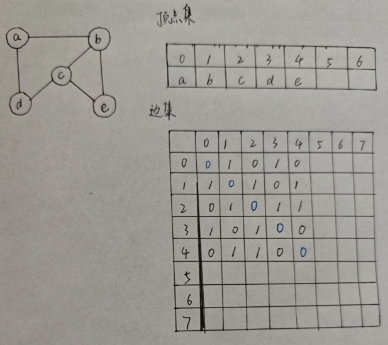

如图（最终）：
c
// 判断边
static int isEdge(int weight)
{
if(weight > 0 && weight < INF)
{
return 1;
}
return 0;
}
// 添加边
void addMGraphEdge(MGraph *graph, int x, int y, int w)
{
// 判断横坐标是否合法
if(x < 0 || x > graph->nodeNum)
{
return;
}
// 判断纵坐标是否合法
if(y < 0 || y > graph->nodeNum)
{
return;
}
if(!isEdge(graph->edges[x][y]))
{
graph->edges[x][y] = w;
if(graph->directed == 0)
{
// 只有当图为无向图时，才需要存储这个信息
graph->edges[y][x] = w;
}
graph->edgeNum++;
}
}3.4 访问
easy~
c
void visitMGraphNode(MatrixVertex *node)
{
printf("\t%s", node->show);
}3.5 深搜
- 访问顶点，标记顶点
- 从上述顶点出发，继续遍历可访问的顶点（按从小到大的顺序），循环上述过程
如图：
c
// 定义已访问的空间（全局变量，BFS也会用到）
static int MGraphVisited[MaxNodeNum];
// 深搜
void DFS_MGraph(MGraph *graph, int v)
{
// 访问
visitMGraphNode(graph->vex[v]);
// 标记
MGraphVisited[v] = 1;
for(int i = 0; i < graph->nodeNum; ++i)
{
if(isEdge(graph->edges[v][i]) && MGraphVisited[i] == 0)
{
DFS_MGraph(graph, i); // 递归
}
}
}3.6 广搜
- 定义一个临时队列
- 入队顶点，标记为已访问
- 出队顶点，访问，（从该顶点出发）入队可访问的顶点
- 循环上述过程
如图：
c
// 注意：当同时调用DFS和BFS时，因为两种遍历都需要用到标记访问的数组，因此在中间需要有一个清零的过程
void initVisited()
{
memset(MGraphVisited, 0, sizeof(MGraphVisited));
}
// 广搜
void BFS_MGraph(MGraph *graph, int v)
{
int que[MaxNodeNum]; // 定义临时队列
int rear = 0, front = 0; int cur; // 定义尾巴，头，要访问的当前顶点
rear = (rear + 1) % MaxNodeNum; // 实现尾指针的循环移动，队尾先加
que[rear] = v; // 入队
MGraphVisited[v] = 1; // 入队之后就进行标记
while (front != rear)
{
front = (front + 1) % MaxNodeNum; // 出队
cur = que[front]; // 取出来
visitMGraphNode(&graph->vex[cur]); // 访问
for (int i = 0; i < graph->nodeNum; ++i) // 继续入队可遍历的节点
{
if (isEdge(graph->edges[cur][i]) && !MGraphVisited[i])
{
rear = (rear + 1) % MaxNodeNum;
que[rear] = i;
MGraphVisited[i] = 1;
}
}
}
}小结
本篇主要以邻接矩阵的实现为主，下篇将会迎来邻接表 哦~期待 i n g ing ing
