✨WPF编程进阶【6.1】：图形原则（附源码）

在现代应用程序开发中，图形系统的性能和灵活性至关重要。WPF（Windows Presentation Foundation）作为微软推出的新一代图形系统，以其分辨率无关 的特性和强大的矢量图形能力，为开发者提供了前所未有的图形编程体验。本文将深入探讨WPF图形系统的核心原则，通过丰富的代码示例和详细解析，帮助您全面掌握WPF图形编程的精髓。

1. WPF图形原则解析🐱‍🏍

1.1 分辨率无关的设计理念

WPF图形系统最显著的特点就是其分辨率无关性。这意味着无论应用程序运行在何种分辨率的设备上，其显示效果都能保持一致。这一特性源于WPF独特的坐标系统设计：

// WPF使用逻辑像素而非物理像素

// 1逻辑单位 = 1/96英寸

// 这使得图形在不同DPI设备上都能保持相同物理尺寸

核心优势：

自动适配不同DPI的显示设备
保证图形元素的物理尺寸一致性
简化多分辨率环境下的开发工作

1.2 变换系统详解

WPF提供了强大的变换系统，通过三种基本变换实现复杂的图形效果：

变换类型	功能描述	应用场景
TranslateTransform	平移变换	元素位置移动
ScaleTransform	缩放变换	元素尺寸调整
RotateTransform	旋转变换	元素旋转操作

XML 复制代码

<!-- 变换应用示例 -->
<Rectangle Width="100" Height="50" Fill="Blue">
    <Rectangle.RenderTransform>
        <TransformGroup>
            <RotateTransform Angle="45"/>
            <ScaleTransform ScaleX="1.5" ScaleY="1.5"/>
            <TranslateTransform X="20" Y="10"/>
        </TransformGroup>
    </Rectangle.RenderTransform>
</Rectangle>

代码解析：

RotateTransform：将矩形旋转45度
ScaleTransform：在X和Y方向均放大1.5倍
TranslateTransform：向右平移20单位，向下平移10单位

2. 几何图形深度探索🐱‍👓

2.1 路径(Path)与线段(Segments)

Path是WPF中最基础的几何图形容器，由多种线段组合构成复杂形状。

LineSegment（直线段）

XML 复制代码

<Window x:Class="WPFGraphicsDemo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="几何图形演示" Height="400" Width="600">
    <Grid>
        <Path Fill="Pink" Stroke="Yellow" StrokeThickness="4">
            <Path.Data>
                <PathGeometry>
                    <PathGeometry.Figures>
                        <PathFigure StartPoint="28,10" IsClosed="True">
                            <LineSegment Point="10,20"/>
                            <LineSegment Point="20,40"/>
                            <LineSegment Point="40,70"/>
                            <LineSegment Point="70,80"/>
                            <LineSegment Point="80,120"/>
                            <LineSegment Point="120,10"/>
                        </PathFigure>
                    </PathGeometry.Figures>
                </PathGeometry>
            </Path.Data>
        </Path>
    </Grid>
</Window>

代码解析：

StartPoint="28,10"：定义路径起始点坐标
IsClosed="True"：自动连接首尾点形成封闭图形
多个LineSegment：依次连接各点形成多边形
Fill="Pink"：设置填充颜色为粉色
Stroke="Yellow"：设置边框颜色为黄色

BezierSegment（贝塞尔曲线）

XML 复制代码

<Path Fill="LightBlue" Stroke="DarkBlue" StrokeThickness="3">
    <Path.Data>
        <PathGeometry>
            <PathGeometry.Figures>
                <PathFigure StartPoint="90,5" IsClosed="True">
                    <LineSegment Point="10,10"/>
                    <BezierSegment Point1="260,40" Point2="400,430"
                                 Point3="700,300" IsSmoothJoin="True"/>
                </PathFigure>
            </PathGeometry.Figures>
        </PathGeometry>
    </Path.Data>
</Path>

代码解析：

Point1和Point2：贝塞尔曲线的两个控制点
Point3：曲线结束点
IsSmoothJoin="True"：确保曲线连接处平滑过渡

ArcSegment（弧线段）

XML 复制代码

<Path Fill="LightGreen" Stroke="DarkGreen" StrokeThickness="3">
    <Path.Data>
        <PathGeometry>
            <PathGeometry.Figures>
                <PathFigure StartPoint="90,5" IsClosed="True">
                    <LineSegment Point="10,10"/>
                    <BezierSegment Point1="260,40" Point2="400,430"
                                 Point3="700,300" IsSmoothJoin="True"/>
                    <ArcSegment Point="70,100" Size="65,55"
                              IsLargeArc="False" SweepDirection="Clockwise"/>
                    <QuadraticBezierSegment Point1="80,45" Point2="9,79"/>
                </PathFigure>
            </PathGeometry.Figures>
        </PathGeometry>
    </Path.Data>
</Path>

代码解析：

ArcSegment：创建椭圆弧线
Size="65,55"：定义椭圆的X和Y半径
IsLargeArc="False"：使用小弧段而非大弧段
SweepDirection="Clockwise"：顺时针方向绘制弧线

2.2 几何图形组合

CombineGeometry（几何组合）

XML 复制代码

<Grid>
    <Path Stroke="Yellow" StrokeThickness="1" Fill="Pink">
        <Path.Data>
            <CombinedGeometry GeometryCombineMode="Exclude">
                <CombinedGeometry.Geometry1>
                    <EllipseGeometry RadiusX="40" RadiusY="40" Center="75,75"/>
                </CombinedGeometry.Geometry1>
                <CombinedGeometry.Geometry2>
                    <EllipseGeometry RadiusX="40" RadiusY="40" Center="125,75"/>
                </CombinedGeometry.Geometry2>
            </CombinedGeometry>
        </Path.Data>
    </Path>
</Grid>

组合模式对比表：

模式	效果描述	适用场景
Union	两个几何图形的并集	合并形状
Intersect	两个几何图形的交集	获取重叠区域
Xor	排除重叠区域的并集	异或效果
Exclude	从第一个图形中排除第二个图形	剪切效果

GeometryGroup（几何组）

XML 复制代码

<Grid>
    <Path Stroke="Yellow" StrokeThickness="1" Fill="Pink">
        <Path.Data>
            <GeometryGroup FillRule="EvenOdd">
                <EllipseGeometry Center="40,70" RadiusX="30" RadiusY="30"/>
                <EllipseGeometry Center="70,70" RadiusX="30" RadiusY="30"/>
                <EllipseGeometry Center="50,40" RadiusX="30" RadiusY="30"/>
                <RectangleGeometry Rect="5,88 100 38"/>
            </GeometryGroup>
        </Path.Data>
    </Path>
</Grid>

填充规则对比：

填充规则	效果特点	判断方法
EvenOdd	射线与图形边界相交次数为奇数时填充	从点向任意方向发射射线
Nonzero	根据缠绕数决定是否填充	考虑边界方向

3. 笔刷系统全面掌握🐱‍🚀

3.1 各类笔刷详解

SolidColorBrush（单色画刷）

XML 复制代码

<Grid>
    <Rectangle Width="95" Height="85">
        <Rectangle.Fill>
            <SolidColorBrush Color="Orange"/>
        </Rectangle.Fill>
    </Rectangle>
</Grid>

代码解析：

最简单的画刷类型
使用单一颜色填充区域
性能最优，适用于纯色填充场景

LinearGradientBrush（线性渐变画刷）

XML 复制代码

<Grid>
    <Rectangle Width="95" Height="85">
        <Rectangle.Fill>
            <LinearGradientBrush>
                <GradientStop Color="Red" Offset="0.0"/>
                <GradientStop Color="Orange" Offset="0.6"/>
                <GradientStop Color="Yellow" Offset="1.0"/>
            </LinearGradientBrush>
        </Rectangle.Fill>
    </Rectangle>
</Grid>

代码解析：

GradientStop：定义渐变颜色节点
Offset：颜色位置（0.0到1.0）
默认线性渐变方向：从左到右

RadialGradientBrush（径向渐变画刷）

XML 复制代码

<Rectangle Width="95" Height="85">
    <Rectangle.Fill>
        <RadialGradientBrush GradientOrigin="0.75,0.25">
            <GradientStop Color="Red" Offset="0.0"/>
            <GradientStop Color="Orange" Offset="0.6"/>
            <GradientStop Color="Yellow" Offset="1.0"/>
        </RadialGradientBrush>
    </Rectangle.Fill>
</Rectangle>

代码解析：

GradientOrigin：设置渐变起点坐标
从中心向外辐射的渐变效果
适合创建发光、球体等效果

ImageBrush（图像画刷）

XML 复制代码

<Rectangle Width="75" Height="75">
    <Rectangle.Fill>
        <ImageBrush ImageSource="Images\flower.jpg"/>
    </Rectangle.Fill>
</Rectangle>

代码解析：

使用图像作为填充内容
支持各种图像格式
可通过Stretch属性控制图像填充方式

3.2 笔刷性能对比表

笔刷类型	性能	内存占用	适用场景
SolidColorBrush	最优	最低	纯色背景、简单图形
LinearGradientBrush	良好	较低	按钮、进度条
RadialGradientBrush	一般	中等	特殊效果、高光
ImageBrush	较差	较高	纹理背景、复杂图案

4. 绘制图画高级应用💕

4.1 共享机制与性能优化

WPF的Drawing系统引入了图结构概念，允许图形对象在多处共享，显著提升性能。

共享绘图示例

XAML代码：

XML 复制代码

<Window x:Class="WPFGraphicsDemo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="共享绘图演示" Height="400" Width="600">
    <Grid>
        <Ellipse x:Name="ellipse" Width="300" Height="300"/>
    </Grid>
</Window>

C#后台代码：

cpp 复制代码

public partial class MainWindow : Window
{
    public MainWindow()
    {
        InitializeComponent();
        InitializeSharedDrawing();
    }

    private void InitializeSharedDrawing()
    {
        // 创建共享的几何绘图
        GeometryDrawing sharing = new GeometryDrawing(
            Brushes.Green,
            null,
            new EllipseGeometry(new Rect(8, 8, 10, 10))
        );

        // 创建多个绘图组
        DrawingGroup a = new DrawingGroup();
        DrawingGroup b = new DrawingGroup();
        DrawingGroup c = new DrawingGroup();

        // 在多个上下文中共享同一个绘图对象
        a.Children.Add(sharing);
        a.Transform = new TranslateTransform(0, 0);

        b.Children.Add(sharing);
        b.Transform = new TranslateTransform(9, 9);

        c.Children.Add(b);
        c.Children.Add(a);

        // 创建画刷并应用
        DrawingBrush brush = new DrawingBrush();
        brush.Drawing = c;
        brush.Viewport = new Rect(0, 0, 30, 30);
        brush.ViewportUnits = BrushMappingMode.Absolute;
        brush.TileMode = TileMode.FlipXY;

        ellipse.Fill = brush;
    }
}

代码解析：

GeometryDrawing：创建可重用的绘图对象
多个DrawingGroup共享同一个sharing对象
TileMode.FlipXY：设置平铺模式，在X和Y方向翻转
这种共享机制大幅减少了内存占用和渲染开销

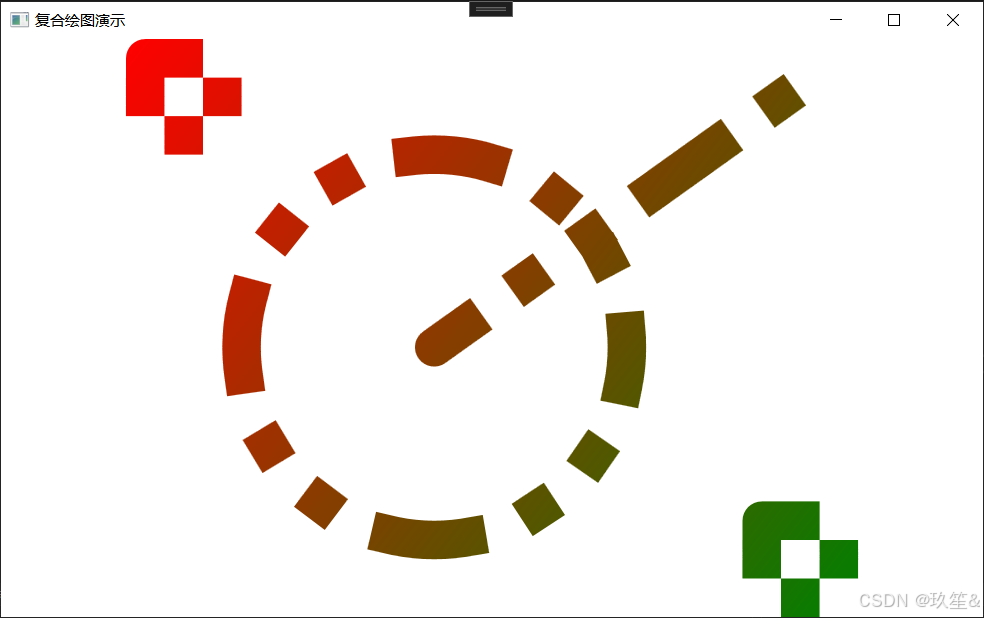

4.2 复合绘图技术

XML 复制代码

<Window x:Class="WPFGraphicsDemo.ComplexDrawingWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="复合绘图演示" Height="500" Width="800">
    <Image>
        <Image.Source>
            <DrawingImage>
                <DrawingImage.Drawing>
                    <DrawingGroup>
                        <GeometryDrawing>
                            <GeometryDrawing.Geometry>
                                <GeometryGroup>
                                    <RectangleGeometry Rect="0,0,20,20"/>
                                    <RectangleGeometry Rect="160,120,20,20"/>
                                    <EllipseGeometry Center="75,75" RadiusX="50" RadiusY="50"/>
                                    <LineGeometry StartPoint="75,75" EndPoint="180,0"/>
                                </GeometryGroup>
                            </GeometryDrawing.Geometry>

                            <GeometryDrawing.Pen>
                                <Pen Thickness="10" LineJoin="Round"
                                     EndLineCap="Triangle" StartLineCap="Round"
                                     DashStyle="{x:Static DashStyles.DashDotDot}">
                                    <Pen.Brush>
                                        <LinearGradientBrush>
                                            <GradientStop Offset="0.0" Color="Red"/>
                                            <GradientStop Offset="1.0" Color="Green"/>
                                        </LinearGradientBrush>
                                    </Pen.Brush>
                                </Pen>
                            </GeometryDrawing.Pen>
                        </GeometryDrawing>
                    </DrawingGroup>
                </DrawingImage.Drawing>
            </DrawingImage>
        </Image.Source>
    </Image>
</Window>

代码解析：

DrawingImage：将绘图转换为图像源
GeometryGroup：组合多种几何图形
自定义Pen：创建特殊样式的边框
LinearGradientBrush：为画笔应用渐变效果

4.3 绘图类型对比表

绘图类型	功能描述	性能特点	适用场景
GeometryDrawing	绘制几何形状	高性能	矢量图形、图标
ImageDrawing	绘制位图图像	中等性能	照片、纹理
GlyphRunDrawing	绘制文本	文本相关优化	文字渲染
VideoDrawing	播放视频	资源密集型	媒体播放
DrawingGroup	组合多种绘图	灵活性强	复杂图形组合

5. 实战技巧与实践👀

5.1 性能优化建议

优先使用Geometry而非Shape
- Geometry更轻量，渲染性能更好
- 适合复杂图形和重复使用的图形元素
合理使用画刷类型
- 简单场景使用SolidColorBrush
- 避免不必要的渐变和图像画刷
利用缓存和共享
- 使用DrawingGroup进行图形复用
- 对静态图形启用缓存位图

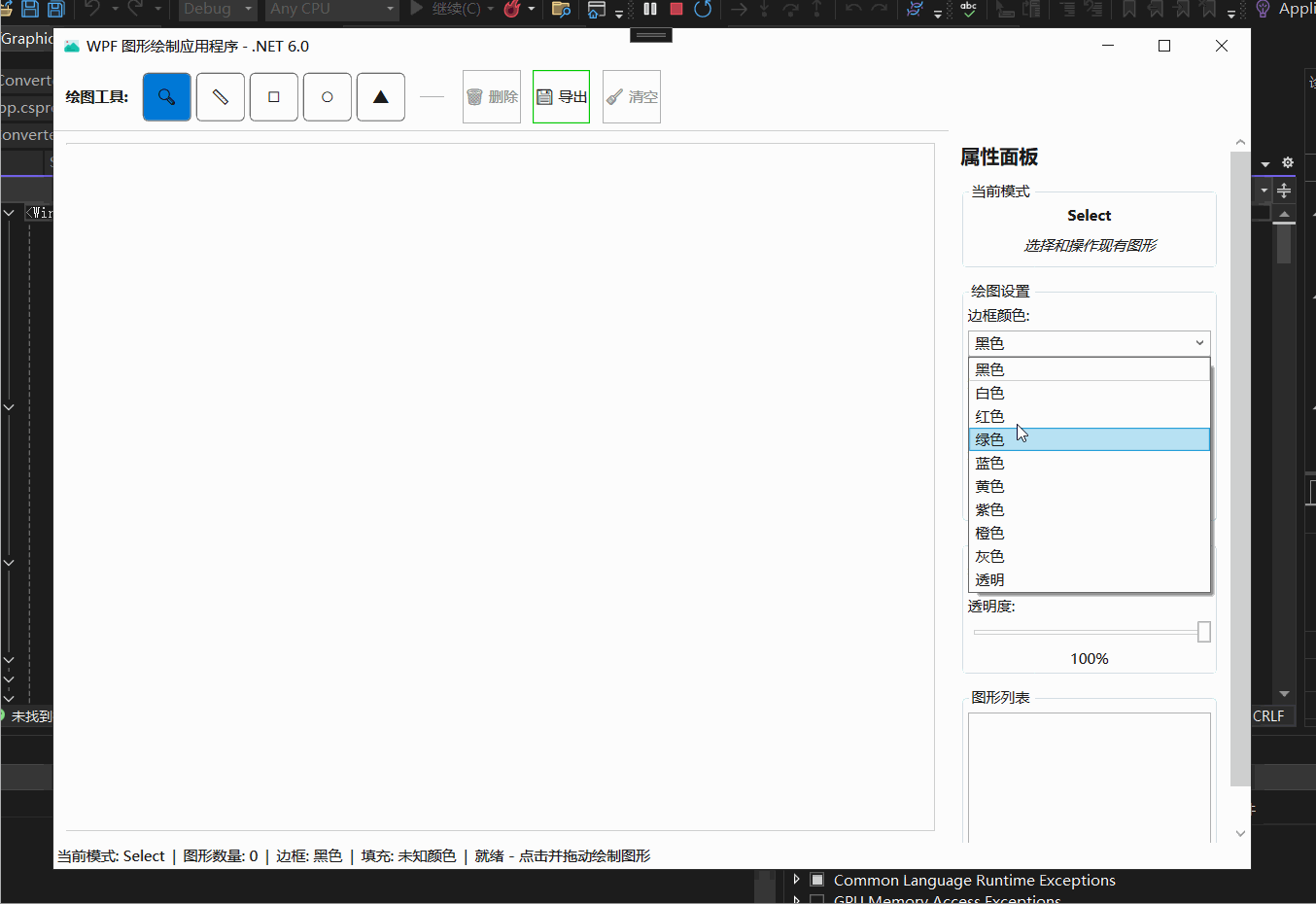

5.2 实践

5.2.1. 核心架构 - MVVM模式实现

基础视图模型 (BaseViewModel.cs)

cs 复制代码

public class BaseViewModel : INotifyPropertyChanged
{
    public event PropertyChangedEventHandler PropertyChanged;

    protected virtual void OnPropertyChanged([CallerMemberName] string propertyName = null)
    {
        PropertyChanged?.Invoke(this, new PropertyChangedEventArgs(propertyName));
    }

    protected bool SetProperty<T>(ref T field, T value, [CallerMemberName] string propertyName = null)
    {
        if (Equals(field, value)) return false;
        field = value;
        OnPropertyChanged(propertyName);
        return true;
    }
}

详细解析：

INotifyPropertyChanged接口：这是WPF数据绑定的核心，当属性值改变时通知UI更新
CallerMemberName特性：自动获取调用属性的名称，避免硬编码字符串
SetProperty方法：封装属性赋值逻辑，只有在值真正改变时才触发通知，优化性能
设计模式：实现了观察者模式，ViewModel作为被观察者，UI作为观察者

命令系统 (RelayCommand.cs)

cs 复制代码

public class RelayCommand : ICommand
{
    private readonly Action<object> _execute;
    private readonly Func<object, bool> _canExecute;

    public RelayCommand(Action<object> execute, Func<object, bool> canExecute = null)
    {
        _execute = execute ?? throw new ArgumentNullException(nameof(execute));
        _canExecute = canExecute;
    }

    public event EventHandler CanExecuteChanged
    {
        add { CommandManager.RequerySuggested += value; }
        remove { CommandManager.RequerySuggested -= value; }
    }

    public bool CanExecute(object parameter) => _canExecute?.Invoke(parameter) ?? true;
    public void Execute(object parameter) => _execute(parameter);
}

详细解析：

ICommand接口实现：WPF中连接UI操作与业务逻辑的桥梁
CommandManager.RequerySuggested：自动监听应用程序状态变化，重新评估命令可用性
构造函数注入：通过构造函数注入执行逻辑，支持各种不同的命令行为
空条件运算符 ：_canExecute?.Invoke(parameter) ?? true 确保当没有条件时命令始终可用

5.2.2. 图形系统核心设计

图形基类 (ShapeBase.cs)

cs 复制代码

public abstract class ShapeBase : INotifyPropertyChanged
{
    private Point _startPoint;
    private Point _endPoint;
    private Brush _stroke = Brushes.Black;
    private Brush _fill = Brushes.Transparent;
    private double _strokeThickness = 2;
    private bool _isSelected;

    public abstract Geometry Geometry { get; }

    public Point StartPoint
    {
        get => _startPoint;
        set { _startPoint = value; OnPropertyChanged(nameof(StartPoint)); }
    }

    public Point EndPoint
    {
        get => _endPoint;
        set { _endPoint = value; OnPropertyChanged(nameof(EndPoint)); }
    }

    public bool IsSelected
    {
        get => _isSelected;
        set { _isSelected = value; OnPropertyChanged(nameof(IsSelected)); }
    }

    public event PropertyChangedEventHandler PropertyChanged;
    protected virtual void OnPropertyChanged(string propertyName)
    {
        PropertyChanged?.Invoke(this, new PropertyChangedEventArgs(propertyName));
    }
}

详细解析：

抽象Geometry属性：强制所有具体图形类必须实现自己的几何定义
属性变更通知：每个属性都支持数据绑定，当值改变时自动更新UI
起点和终点设计：统一的坐标系统，简化不同图形的绘制逻辑
选择状态：支持图形选中效果，提供视觉反馈

具体图形实现 - 以椭圆为例 (EllipseShape.cs)

cs 复制代码

public class EllipseShape : ShapeBase
{
    public override Geometry Geometry
    {
        get
        {
            var rect = new Rect(StartPoint, EndPoint);
            return new EllipseGeometry(rect);
        }
    }
}

详细解析：

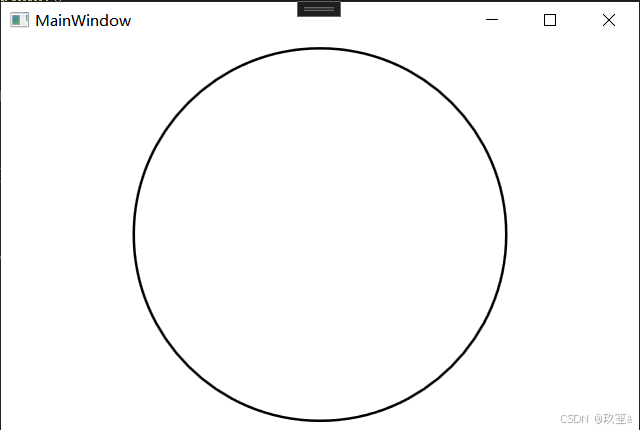

EllipseGeometry：WPF内置的椭圆几何类，基于矩形边界创建椭圆
Rect结构：通过起点和终点自动计算椭圆的边界矩形
重写抽象属性：实现基类约定的几何定义接口
实时计算：每次访问Geometry属性时动态计算，确保图形实时更新

5.2.3. 绘图引擎核心逻辑

主视图模型绘图方法 (MainViewModel.cs)

cs 复制代码

private void StartDrawing(object parameter)
{
    if (parameter is Point point && CurrentMode != DrawingMode.Select)
    {
        _startPoint = point;
        _isDrawing = true;

        var strokeBrush = new SolidColorBrush(SelectedStrokeColor);
        var fillBrush = new SolidColorBrush(SelectedFillColor);

        switch (CurrentMode)
        {
            case DrawingMode.Line:
                _currentDrawingShape = new LineShape
                {
                    StartPoint = point,
                    EndPoint = point,
                    Stroke = strokeBrush,
                    Fill = fillBrush,
                    StrokeThickness = SelectedStrokeThickness,
                    Name = $"直线 {Shapes.Count + 1}"
                };
                break;
            // 其他图形类型...
        }

        if (_currentDrawingShape != null)
        {
            Shapes.Add(_currentDrawingShape);
            SelectedShape = _currentDrawingShape;
        }
    }
}

private void ContinueDrawing(object parameter)
{
    if (_isDrawing && parameter is Point point && _currentDrawingShape != null)
    {
        _currentDrawingShape.EndPoint = point;
    }
}

private void EndDrawing(object parameter)
{
    if (_isDrawing && _currentDrawingShape != null)
    {
        _currentDrawingShape = null;
        _isDrawing = false;
    }
}

详细解析：

状态管理 ：使用_isDrawing标志跟踪绘制状态，防止意外操作
实时更新 ：ContinueDrawing中不断更新终点坐标，实现拖动绘制效果
资源管理 ：及时释放_currentDrawingShape引用，避免内存泄漏
用户设置应用：实时应用用户选择的颜色、粗细等设置

多边形特殊处理

cs 复制代码

case DrawingMode.Polygon:
    var polygon = new PolygonShape
    {
        Stroke = strokeBrush,
        Fill = fillBrush,
        StrokeThickness = SelectedStrokeThickness,
        Name = $"多边形 {Shapes.Count + 1}"
    };
    polygon.Points.Add(point);
    _currentDrawingShape = polygon;
    break;

详细解析：

点集合设计 ：多边形使用ObservableCollection<Point>存储顶点
渐进式绘制：每次点击添加一个新顶点，双击完成绘制
复杂几何计算：多边形需要特殊的位置计算和闭合处理

5.2.4. UI事件处理系统

鼠标事件处理 (MainWindow.xaml.cs)

cs 复制代码

private void DrawingCanvas_MouseLeftButtonDown(object sender, MouseButtonEventArgs e)
{
    _isMouseDown = true;
    var point = e.GetPosition(DrawingCanvas);
    var viewModel = DataContext as MainViewModel;

    // 命中测试 - 检测是否点击了现有图形
    var hitTestResult = VisualTreeHelper.HitTest(DrawingCanvas, point);
    if (hitTestResult?.VisualHit is System.Windows.Shapes.Path path)
    {
        var shape = path.DataContext as ShapeBase;
        if (shape != null)
        {
            viewModel?.SelectShapeCommand?.Execute(shape);
            return;
        }
    }

    // 开始新图形绘制
    viewModel?.StartDrawingCommand?.Execute(point);
    DrawingCanvas.CaptureMouse();
}

private void DrawingCanvas_MouseMove(object sender, MouseEventArgs e)
{
    if (_isMouseDown && e.LeftButton == MouseButtonState.Pressed)
    {
        var point = e.GetPosition(DrawingCanvas);
        var viewModel = DataContext as MainViewModel;
        viewModel?.ContinueDrawingCommand?.Execute(point);
    }
}

详细解析：

命中测试(Hit Test) ：使用VisualTreeHelper.HitTest检测鼠标位置下的视觉元素
鼠标捕获 ：CaptureMouse()确保鼠标在画布外移动时仍能收到事件
状态检查 ：在MouseMove中检查左键状态，确保只有拖动时才更新图形
命令模式：通过命令将UI事件传递给ViewModel，保持关注点分离

5.2.5. 数据绑定和转换器系统

绘图模式转换器 (DrawingModeConverter.cs)

cs 复制代码

public object Convert(object value, Type targetType, object parameter, CultureInfo culture)
{
    if (value is DrawingMode currentMode && parameter is string modeString)
    {
        if (Enum.TryParse<DrawingMode>(modeString, out var mode))
        {
            return currentMode == mode;
        }
    }
    return false;
}

public object ConvertBack(object value, Type targetType, object parameter, CultureInfo culture)
{
    if (value is bool isChecked && isChecked && parameter is string modeString)
    {
        if (Enum.TryParse<DrawingMode>(modeString, out var mode))
        {
            return mode;
        }
    }
    return Binding.DoNothing;
}

详细解析：

双向转换：支持从枚举到布尔值（显示）和从布尔值到枚举（用户选择）的转换
参数化转换 ：通过ConverterParameter传递具体的模式字符串
类型安全 ：使用Enum.TryParse确保类型转换的安全性
Binding.DoNothing：在无法转换时返回特殊值，保持绑定系统稳定

XAML中的数据绑定

cs 复制代码

<ItemsControl ItemsSource="{Binding Shapes}">
    <ItemsControl.ItemTemplate>
        <DataTemplate>
            <Path Stroke="{Binding Stroke}"
                  Fill="{Binding Fill}"
                  StrokeThickness="{Binding StrokeThickness}"
                  Data="{Binding Geometry}">
            </Path>
        </DataTemplate>
    </ItemsControl.ItemTemplate>
</ItemsControl>

详细解析：

ItemsControl：动态生成图形列表，自动响应集合变化
数据模板：定义每个图形在UI中的可视化表示
Path.Data绑定：将几何对象直接绑定到Path的Data属性，实现图形渲染
自动更新：当图形属性改变时，通过属性通知自动更新UI显示

6. 总结与展望🎉

🚀 核心渲染原则深度剖析

保留模式图形系统的革命性突破：

与传统立即模式图形系统相比，WPF采用的保留模式是一次根本性的范式转变。立即模式要求开发者每帧手动重绘整个场景，而保留模式则由框架智能管理渲染状态。这种设计带来了三大核心优势：系统自动追踪图形对象的变化，仅更新受影响的区域，大幅提升渲染效率；框架负责维护复杂的渲染状态，开发者可以专注于业务逻辑实现；内置的智能缓存和资源复用机制，显著降低了内存开销和GPU负载。

矢量图形优先的设计哲学：

WPF坚定地拥抱矢量图形优先原则，这体现了其对现代UI设计的前瞻性思考。矢量图形基于数学公式描述，与分辨率完全无关，支持无限缩放而不失真。这种特性使其成为图标、用户界面元素和数据可视化的理想选择。与之相对，位图应严格限定在照片、复杂纹理等特定场景中使用。这种原则性的技术选型，确保了应用在不同DPI设备和缩放场景下都能保持完美的视觉保真度。

🎨 可视化树优化战略

在可视化树构建过程中，元素轻量化是性能优化的关键。DrawingVisual作为轻量级渲染容器，相比功能完整的FrameworkElement具有显著性能优势。它专注于高效的绘制指令执行，避免了复杂的布局计算和事件处理开销。在实际应用中，我们应该深度控制可视化树的层级结构，避免过度嵌套导致的性能损耗。通过合理的元素选择和组织，可以在保持功能完整性的同时，获得最佳的渲染性能。

⚡ 性能优化体系构建

渲染管线深度优化：

高性能图形应用的构建需要系统化的渲染优化策略。几何缓存机制通过复用计算复杂的路径数据，避免重复的几何处理开销。资源池化管理确保画笔、画刷等图形资源的有效复用，减少对象创建和销毁的频率。分层渲染技术将静态内容、动态内容和交互反馈分离到不同的渲染层级，实现最优的更新效率。硬件加速的全面启用，更是将图形计算任务有效卸载到GPU，释放CPU的处理能力。

内存管理精密控制：

图形应用的内存管理需要特别的精细度控制。显存敏感型资源要求特殊的管理策略，包括大纹理的分块加载机制和渲染目标的智能复用。通过对象生命周期的精确控制，及时释放GPU相关资源，防止内存泄漏的发生。几何数据的压缩和优化，在保证视觉质量的前提下，显著降低内存占用和传输开销。

📊 监控调试体系完善

健全的图形性能监控体系是保证应用质量的关键环节。渲染时序的精确测量和分析，帮助识别性能瓶颈所在。可视化调试工具的深度集成，为开发人员提供了洞察图形系统内部状态的窗口。性能阈值的智能告警机制，确保潜在问题能够被及时发现和解决。

🌟 架构思维升华

WPF图形原则的本质是关注点分离架构思想在图形领域的完美体现。通过建立清晰的责任边界和协作协议，将复杂的图形处理任务分解为可管理的独立模块。这种设计不仅提升了系统的可维护性和可扩展性，更重要的是为性能优化提供了结构化的工作框架。

掌握这些核心原则，意味着我们不仅学会了如何使用WPF的图形功能，更重要的是理解了其背后的设计哲学和工程智慧。这种深度的认知，将帮助我们在面对复杂可视化需求时，能够做出正确的架构决策，构建出既美观又高效的图形应用程序。

💝 互动交流

👉 在您的项目中，最挑战性的图形性能问题是什么？

👉 对于矢量图形与位图的选择，您有哪些实践经验分享？

👉 欢迎在评论区留下您的真知灼见！

👍 点赞 · ⭐ 收藏 · ➕ 关注 · 🔔 开启推送

持续获取WPF深度技术解析，一起探索图形编程的无限可能！

▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪▪

实战预热预告：接下来我们将进入《WPF编程进阶【6.2】2D图形》
