EtherCAT转PROFINET网关：助力KUKA机器人实现"焊"装自由！
在追求极致效率与精度的现代汽车焊装车间，实现车身总拼、地板总成、四门两盖等核心工序的100%自动化，已成为衡量制造水平的关键标尺。这其中，KUKA等品牌的高速轻量化机器人扮演着执行者的角色，而确保这些"精兵强将"在统一指挥下协同作战的神经中枢，正是EtherCAT转PROFINET协议转换网关。它不仅是连接异构网络的桥梁，更是提升整个生产线柔性、效率与可靠性的核心。
一、 现实挑战与典型案例

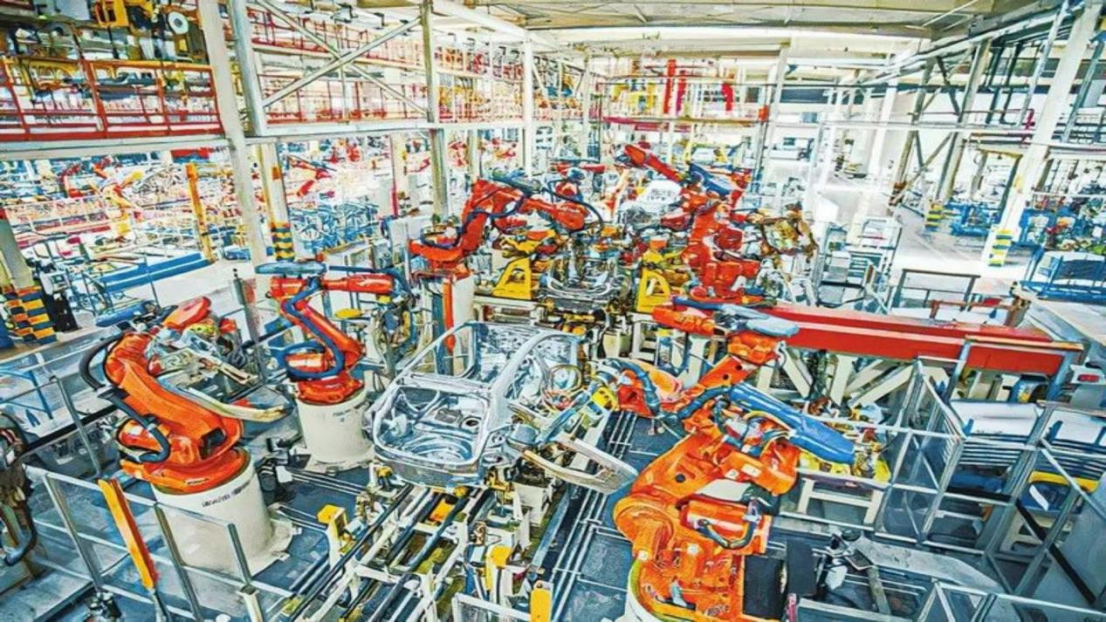

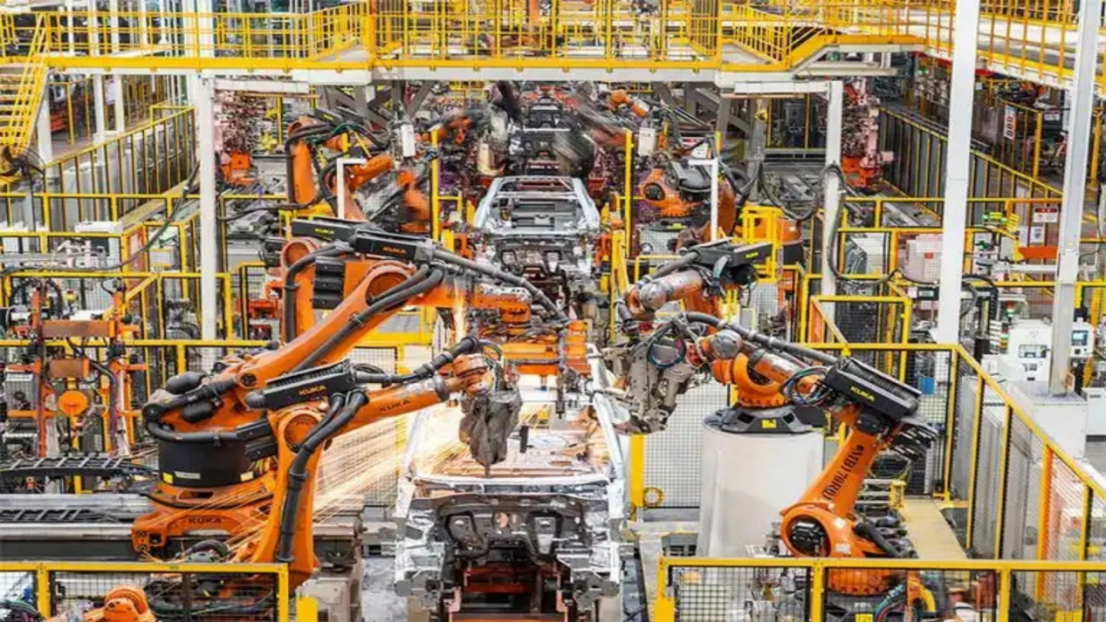

某知名汽车制造厂第三工厂的焊装线，是展现这一技术价值的绝佳范例。该生产线拥有341台机器人，其挑战在于：主控系统采用业界广泛使用的西门子S7-1500系列PLC（支持PROFINET协议），而多达数十台负责精密点焊、涂胶的KUKA小型高速机器人，其控制器则采用高性能的EtherCAT总线。两种主流工业协议无法直接通信，形成了"信息孤岛"。
项目目标极为严苛：单线生产节拍需达到43秒完成一个整车骨架焊接。若通信延迟或丢包，轻则导致机器人动作不同步，造成生产中断；重则引发焊接质量缺陷，直接影响车身安全。传统的硬接线方案不仅布线复杂、故障率高，且难以满足高速总线对实时性的苛刻要求。
二、 专业化解决方案：网关的核心作用
为解决这一难题，项目引入了专业的疆鸿智能EtherCAT转PROFINET协议转换网关（如型号JH-ECTM-PN）。该网关在此方案中扮演了三个核心角色：
-
协议翻译器：网关作为PROFINET网络上的从站，被主站PLC识别为一个标准的I/O设备；同时，它又作为EtherCAT网络的主站，主动扫描并控制所有KUKA机器人控制器（从站）。实现了两种协议间数据的无缝、透明转换。
-
数据交换站：它将PLC下发的控制指令（如启动、焊接参数、轨迹坐标）精准、实时地传递给指定的机器人，并同步将机器人的状态信息（如当前位置、扭矩、故障代码）反馈给PLC，形成闭环控制。
-
系统优化器：得益于网关的高效处理，整个通信过程的循环周期可稳定在毫秒级，完全满足了KUKA高速机器人对实时性的要求，为43秒节拍提供了坚实的通信保障。
三、 清晰的系统拓扑与实施过程

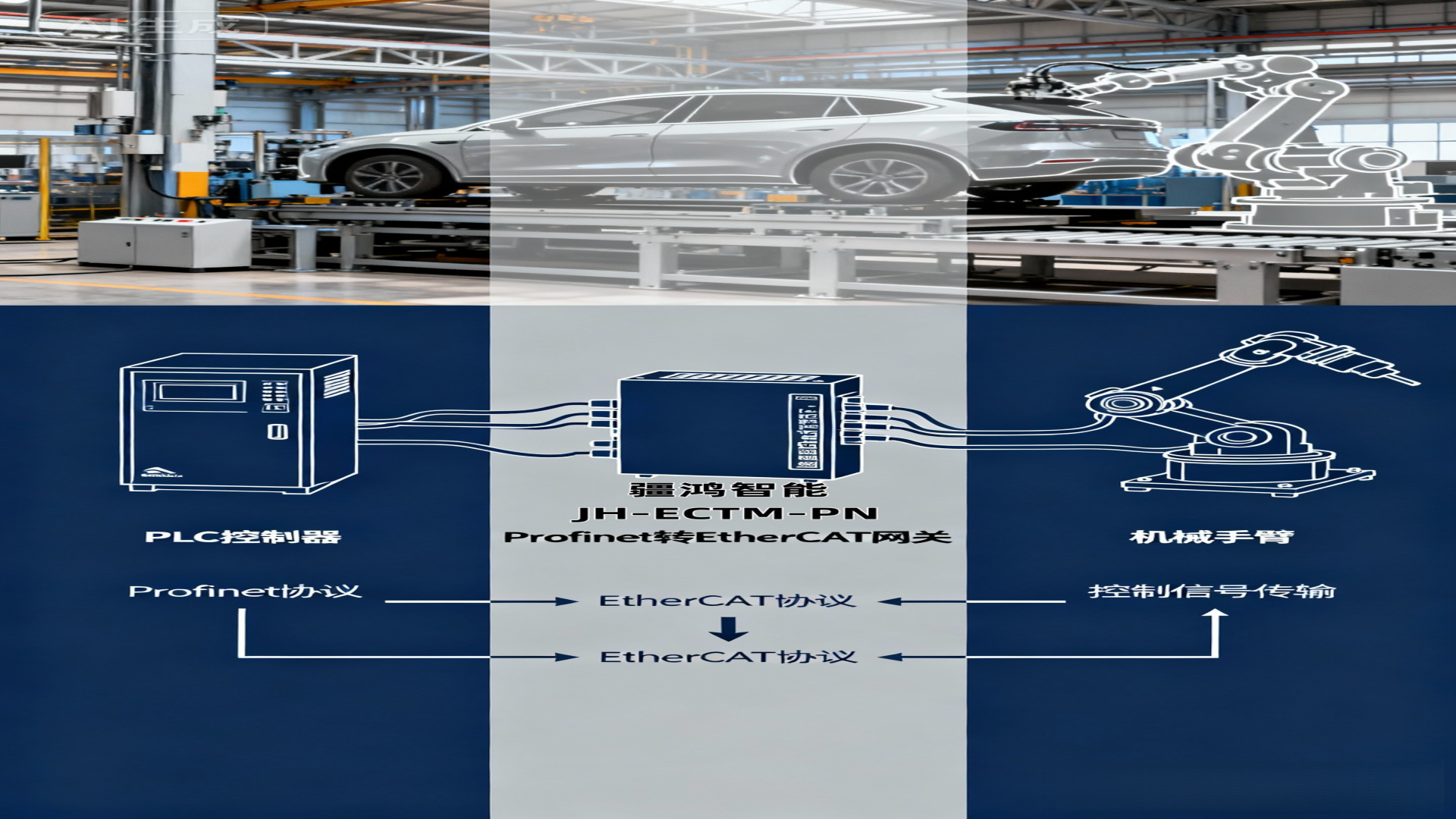

项目实施遵循了清晰的工程逻辑，系统拓扑如下：
上层监控SCADA \] \[ 西门子S7-1500 PLC (PROFINET主控)
| |
工厂级网络\] \[PROFINET工业环网
|
EtherCAT转PROFINET网关 (JH-ECTM-PN)
|
EtherCAT总线
/ | \
/ | \
KUKA机器人 1\] \[KUKA机器人 2\] ... \[KUKA机器人 n
(焊接/涂胶/搬运) (EtherCAT从站)
实施过程关键步骤：
-
网络规划：在PLC的STEP7/TIA Portal中，导入网关的GSDML文件，将其配置为PROFINET设备，并分配好输入/输出数据区。
-
网关配置：使用专用配置软件，设置网关在EtherCAT端的扫描与映射参数，确保能正确识别所有KUKA机器人从站。
-
数据映射：将机器人的关键I/O信号和过程数据（如32位整数、浮点数）与网关的PROFINET数据区进行一一对应，建立双向通信通道。
-
调试与优化：在线调试，利用网关的诊断功能监控通信状态，优化网络参数，确保在43秒高节拍下的通信零丢包与低延迟。
四、 行业推广与前景展望
该案例的成功，为协议转换网关技术在更广阔工业领域的应用提供了范本。在轨道交通检修基地，同样可以利用此类网关，将检修机械臂（EtherCAT）无缝接入基于PROFINET的中央控制系统，实现转向架、车体等大型部件的自动化、数字化检修。
展望未来，随着工业4.0和智能制造的深入，多协议共存将是长期常态。EtherCAT转PROFINET网关的重要性将进一步凸显：
柔性制造：使工厂能自由选型不同协议的设备，快速重组生产线，响应市场变化。
IT/OT融合：网关作为关键数据接口，为上层MES/ERP系统提供底层设备全量数据，是构建数字孪生、实现预测性维护的基石。
技术迭代平滑性：在传统工厂升级中，保护现有PROFINET网络投资，同时便捷地引入支持EtherCAT等新型高速总线的高性能设备。
五、 总结
在迈向100%自动化的征程中，精良的机器人是"肌肉"，强大的PLC是"大脑"，而EtherCAT转PROFINET协议转换网关则是连接大脑与肌肉的"神经束"。它以其专业、稳定、高效的协议转换能力，化解了多供应商设备集成的核心矛盾，将离散的自动化节点整合为一部协调运作的精密机器。它或许不是最耀眼的部件，但无疑是现代智能焊装车间，乃至整个高端制造体系不可或缺的关键枢纽。
