『OpenGL学习滤镜相机』- Day4: 纹理贴图基础

前言: 『OpenGL学习』从零打造 Android 滤镜相机

上一篇:『OpenGL学习滤镜相机』- Day3: 着色器基础 - GLSL 语言

Github: OpenGLTest

📚 今日目标

理解纹理和纹理坐标的概念
学习如何加载和绑定纹理
掌握纹理采样器的使用
将图片纹理映射到矩形
解决纹理翻转问题

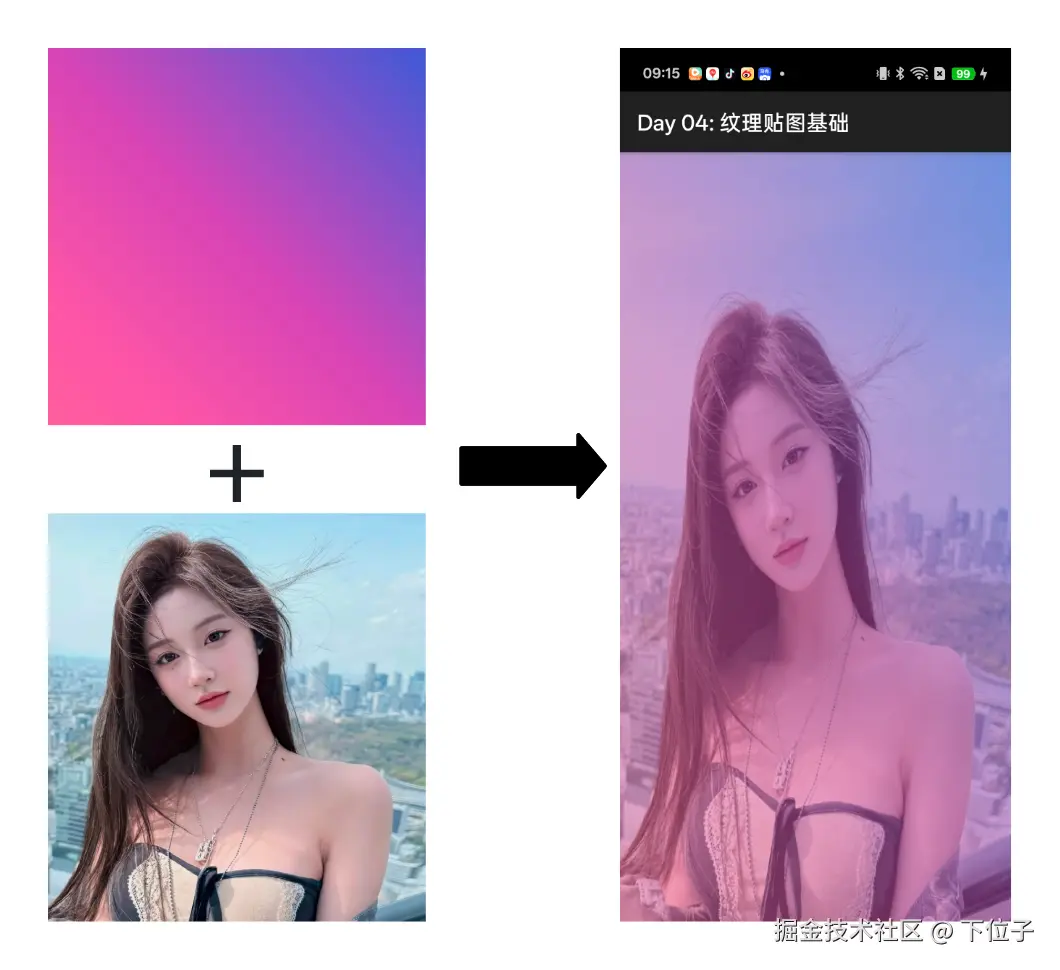

运行效果：

🎯 学习内容

1. 什么是纹理？

纹理（Texture） 本质上是一张图片，用于给 3D 模型或 2D 图形"贴图"。

markdown 复制代码

图片（PNG/JPEG）   →   纹理对象   →   映射到几何体
                    OpenGL 加载

纹理的用途：

给物体表面添加细节
实现图片滤镜效果
存储数据（如深度图、法线贴图）

2. 纹理坐标系统

纹理坐标（UV 坐标）

纹理使用 归一化坐标系，范围 [0.0, 1.0]：

scss 复制代码

(0,1) ─────────── (1,1)
  │                 │
  │     纹理图片     │
  │                 │
(0,0) ─────────── (1,0)

U 轴（S）：水平方向，从左 (0) 到右 (1)
V 轴（T）：垂直方向，从下 (0) 到上 (1)

注意：

OpenGL 纹理原点在左下角 (0, 0)
图片文件原点通常在左上角
需要翻转处理

纹理坐标与顶点的对应

要将纹理映射到矩形，需要为每个顶点指定纹理坐标：

kotlin 复制代码

// 矩形顶点（2 个三角形）
val vertices = floatArrayOf(
    // 位置           纹理坐标
    -1f,  1f, 0f,    0f, 1f,  // 左上
    -1f, -1f, 0f,    0f, 0f,  // 左下
     1f,  1f, 0f,    1f, 1f,  // 右上

    -1f, -1f, 0f,    0f, 0f,  // 左下
     1f, -1f, 0f,    1f, 0f,  // 右下
     1f,  1f, 0f,    1f, 1f   // 右上
)

3. 纹理加载流程

scss 复制代码

┌──────────────────┐
│  读取图片文件    │ ← Bitmap
└────────┬─────────┘
         ↓
┌──────────────────┐
│  创建纹理对象    │ ← glGenTextures
└────────┬─────────┘
         ↓
┌──────────────────┐
│  绑定纹理        │ ← glBindTexture
└────────┬─────────┘
         ↓
┌──────────────────┐
│  设置纹理参数    │ ← glTexParameteri
└────────┬─────────┘
         ↓
┌──────────────────┐
│  上传纹理数据    │ ← glTexImage2D / texImage2D
└────────┬─────────┘
         ↓
┌──────────────────┐
│  解绑纹理        │ ← glBindTexture(0)
└──────────────────┘

4. 纹理参数

纹理过滤（Filtering）

当纹理被放大或缩小时，如何计算像素颜色？

参数	值	说明
`GL_TEXTURE_MIN_FILTER`	`GL_NEAREST`	最近邻过滤（快，但有锯齿）
	`GL_LINEAR`	线性过滤（平滑）
	`GL_NEAREST_MIPMAP_NEAREST`	使用 mipmap
`GL_TEXTURE_MAG_FILTER`	`GL_NEAREST`	放大时最近邻
	`GL_LINEAR`	放大时线性过滤

推荐设置：

kotlin 复制代码

// 缩小时使用线性过滤
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MIN_FILTER, GLES20.GL_LINEAR)
// 放大时使用线性过滤
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MAG_FILTER, GLES20.GL_LINEAR)

纹理环绕（Wrapping）

当纹理坐标超出 [0, 1] 范围时如何处理？

参数	值	说明
`GL_TEXTURE_WRAP_S`	`GL_REPEAT`	重复纹理
	`GL_CLAMP_TO_EDGE`	夹紧到边缘（推荐）
	`GL_MIRRORED_REPEAT`	镜像重复
`GL_TEXTURE_WRAP_T`	同上	T 方向的环绕方式

kotlin 复制代码

// 夹紧到边缘
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_S, GLES20.GL_CLAMP_TO_EDGE)
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_T, GLES20.GL_CLAMP_TO_EDGE)

5. 纹理采样器

在着色器中使用 sampler2D 类型访问纹理：

顶点着色器

glsl 复制代码

attribute vec4 aPosition;
attribute vec2 aTexCoord;
varying vec2 vTexCoord;

void main() {
    vTexCoord = aTexCoord;  // 传递纹理坐标
    gl_Position = aPosition;
}

片段着色器

glsl 复制代码

precision mediump float;
varying vec2 vTexCoord;
uniform sampler2D uTexture;  // 纹理采样器

void main() {
    // 从纹理中采样颜色
    gl_FragColor = texture2D(uTexture, vTexCoord);
}

texture2D 函数：

参数 1：纹理采样器
参数 2：纹理坐标（vec2）
返回值：采样得到的颜色（vec4）

💻 代码实践

1. 从资源加载图片

kotlin 复制代码

fun loadTexture(context: Context, resourceId: Int): Int {
    val textureIds = IntArray(1)

    // 1. 生成纹理 ID
    GLES20.glGenTextures(1, textureIds, 0)
    if (textureIds[0] == 0) {
        throw RuntimeException("Error generating texture")
    }

    // 2. 加载 Bitmap
    val options = BitmapFactory.Options().apply {
        inScaled = false  // 不缩放
    }
    val bitmap = BitmapFactory.decodeResource(
        context.resources,
        resourceId,
        options
    ) ?: throw RuntimeException("Error decoding bitmap")

    // 3. 绑定纹理
    GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, textureIds[0])

    // 4. 设置纹理参数
    GLES20.glTexParameteri(
        GLES20.GL_TEXTURE_2D,
        GLES20.GL_TEXTURE_MIN_FILTER,
        GLES20.GL_LINEAR
    )
    GLES20.glTexParameteri(
        GLES20.GL_TEXTURE_2D,
        GLES20.GL_TEXTURE_MAG_FILTER,
        GLES20.GL_LINEAR
    )
    GLES20.glTexParameteri(
        GLES20.GL_TEXTURE_2D,
        GLES20.GL_TEXTURE_WRAP_S,
        GLES20.GL_CLAMP_TO_EDGE
    )
    GLES20.glTexParameteri(
        GLES20.GL_TEXTURE_2D,
        GLES20.GL_TEXTURE_WRAP_T,
        GLES20.GL_CLAMP_TO_EDGE
    )

    // 5. 上传纹理数据
    GLUtils.texImage2D(GLES20.GL_TEXTURE_2D, 0, bitmap, 0)

    // 6. 回收 Bitmap
    bitmap.recycle()

    // 7. 解绑纹理
    GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, 0)

    return textureIds[0]
}

2. Day04Renderer 完整实现

kotlin 复制代码

class Day04Renderer(private val context: Context) : GLSurfaceView.Renderer {

    private val vertexShaderCode = """
        attribute vec4 aPosition;
        attribute vec2 aTexCoord;
        varying vec2 vTexCoord;
        void main() {
            vTexCoord = aTexCoord;
            gl_Position = aPosition;
        }
    """.trimIndent()

    private val fragmentShaderCode = """
        precision mediump float;
        varying vec2 vTexCoord;
        uniform sampler2D uTexture;
        void main() {
            gl_FragColor = texture2D(uTexture, vTexCoord);
        }
    """.trimIndent()

    // 矩形顶点（位置 + 纹理坐标）
    private val vertices = floatArrayOf(
        // 位置           纹理坐标
        -1f,  1f, 0f,    0f, 1f,  // 左上
        -1f, -1f, 0f,    0f, 0f,  // 左下
         1f,  1f, 0f,    1f, 1f,  // 右上

        -1f, -1f, 0f,    0f, 0f,  // 左下
         1f, -1f, 0f,    1f, 0f,  // 右下
         1f,  1f, 0f,    1f, 1f   // 右上
    )

    private lateinit var vertexBuffer: FloatBuffer
    private var program: Int = 0
    private var textureId: Int = 0

    private var aPositionLocation: Int = 0
    private var aTexCoordLocation: Int = 0
    private var uTextureLocation: Int = 0

    override fun onSurfaceCreated(gl: GL10?, config: EGLConfig?) {
        GLES20.glClearColor(0.0f, 0.0f, 0.0f, 1.0f)

        // 创建顶点缓冲
        vertexBuffer = ByteBuffer.allocateDirect(vertices.size * 4)
            .order(ByteOrder.nativeOrder())
            .asFloatBuffer()
            .put(vertices)
        vertexBuffer.position(0)

        // 编译着色器和创建程序
        val vertexShader = loadShader(GLES20.GL_VERTEX_SHADER, vertexShaderCode)
        val fragmentShader = loadShader(GLES20.GL_FRAGMENT_SHADER, fragmentShaderCode)
        program = GLES20.glCreateProgram()
        GLES20.glAttachShader(program, vertexShader)
        GLES20.glAttachShader(program, fragmentShader)
        GLES20.glLinkProgram(program)

        // 获取位置
        aPositionLocation = GLES20.glGetAttribLocation(program, "aPosition")
        aTexCoordLocation = GLES20.glGetAttribLocation(program, "aTexCoord")
        uTextureLocation = GLES20.glGetUniformLocation(program, "uTexture")

        // 加载纹理
        textureId = loadTexture(context, R.drawable.sample_image)
    }

    override fun onSurfaceChanged(gl: GL10?, width: Int, height: Int) {
        GLES20.glViewport(0, 0, width, height)
    }

    override fun onDrawFrame(gl: GL10?) {
        GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT)
        GLES20.glUseProgram(program)

        // 激活并绑定纹理
        GLES20.glActiveTexture(GLES20.GL_TEXTURE0)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, textureId)
        GLES20.glUniform1i(uTextureLocation, 0)

        // 位置属性
        vertexBuffer.position(0)
        GLES20.glVertexAttribPointer(
            aPositionLocation, 3, GLES20.GL_FLOAT, false, 5 * 4, vertexBuffer
        )
        GLES20.glEnableVertexAttribArray(aPositionLocation)

        // 纹理坐标属性
        vertexBuffer.position(3)
        GLES20.glVertexAttribPointer(
            aTexCoordLocation, 2, GLES20.GL_FLOAT, false, 5 * 4, vertexBuffer
        )
        GLES20.glEnableVertexAttribArray(aTexCoordLocation)

        // 绘制
        GLES20.glDrawArrays(GLES20.GL_TRIANGLES, 0, 6)

        // 清理
        GLES20.glDisableVertexAttribArray(aPositionLocation)
        GLES20.glDisableVertexAttribArray(aTexCoordLocation)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, 0)
    }

    private fun loadShader(type: Int, shaderCode: String): Int {
        val shader = GLES20.glCreateShader(type)
        GLES20.glShaderSource(shader, shaderCode)
        GLES20.glCompileShader(shader)
        return shader
    }

    private fun loadTexture(context: Context, resourceId: Int): Int {
        // ... （上面的 loadTexture 函数）
    }
}

3. 解决纹理翻转问题

问题：图片可能上下颠倒。

方案 1：翻转纹理坐标（推荐）

kotlin 复制代码

// 将 V 坐标翻转
val vertices = floatArrayOf(
    // 位置           纹理坐标（V 翻转）
    -1f,  1f, 0f,    0f, 0f,  // 左上
    -1f, -1f, 0f,    0f, 1f,  // 左下
     1f,  1f, 0f,    1f, 0f,  // 右上
    // ...
)

方案 2：在着色器中翻转

glsl 复制代码

varying vec2 vTexCoord;
void main() {
    vec2 flippedCoord = vec2(vTexCoord.x, 1.0 - vTexCoord.y);
    gl_FragColor = texture2D(uTexture, flippedCoord);
}

🎨 练习任务

基础任务

加载并显示图片
- 在 res/drawable 添加图片
- 运行代码，显示纹理图片
修改纹理过滤方式
- 尝试 GL_NEAREST 和 GL_LINEAR 的区别
- 观察放大图片时的效果
调整纹理坐标
- 只显示图片的一部分（裁剪）
- 提示：修改纹理坐标范围，如 [0.25, 0.75]

进阶任务

纹理重复
- 设置环绕模式为 GL_REPEAT
- 纹理坐标使用 [0, 2] 范围，观察效果
镜像效果
- 水平或垂直镜像图片
- 提示：翻转纹理坐标
混合两张纹理
- 加载两张图片
- 在片段着色器中混合两个纹理
- 使用 mix() 函数

📖 重要概念总结

纹理相关 API

API	说明
`glGenTextures(n, ids, offset)`	生成纹理 ID
`glBindTexture(target, texture)`	绑定纹理
`glTexParameteri(target, pname, param)`	设置纹理参数
`glTexImage2D(...)`	上传纹理数据
`glActiveTexture(texture)`	激活纹理单元
`glUniform1i(location, textureUnit)`	传递纹理单元索引

关键概念

纹理单元：OpenGL 支持多个纹理单元（GL_TEXTURE0, GL_TEXTURE1...）
纹理绑定：必须先绑定才能操作纹理
纹理坐标：使用归一化坐标 [0, 1]
采样器：在着色器中使用 sampler2D 访问纹理

❓ 常见问题

Q1: 为什么图片是黑色的？

检查清单：

纹理是否成功加载？（textureId != 0）
是否调用了 glActiveTexture 和 glBindTexture？
是否设置了 uniform sampler？
纹理坐标是否正确？

Q2: 为什么图片上下颠倒？

OpenGL 纹理坐标原点在左下角，而图片文件原点在左上角，需要翻转 V 坐标。

Q3: 什么是纹理单元？

OpenGL 支持同时使用多个纹理（GL_TEXTURE0 ~ GL_TEXTURE31）。每个纹理单元可以绑定一个纹理。

Q4: GLUtils.texImage2D 和 glTexImage2D 有什么区别？

GLUtils.texImage2D：Android 提供的便捷方法，直接传入 Bitmap
glTexImage2D：原生 OpenGL API，需要手动准备 ByteBuffer

🔗 扩展阅读

✅ 今日小结

今天我们：

✅ 理解了纹理和纹理坐标的概念
✅ 学习了纹理的加载和参数设置
✅ 掌握了纹理采样器的使用
✅ 成功将图片渲染到屏幕
✅ 解决了纹理翻转问题
