（ACP广源盛）GSV2231---DisplayPort 1.4 MST 到 HDMI 2.0/DP/Type-C 转换器（带嵌入式 MCU）

GScoolink GSV2231C 技术解析与应用指南

一、核心架构与协议支持

GSV2231C 是一款专为多屏扩展设计的高性能协议转换器，支持 DisplayPort 1.4 MST（多流传输） 输入，可同时输出 HDMI 2.0 、DisplayPort 1.4 和 Type-C Alt Mode 信号。其核心特性包括：

1. DP 1.4 MST 输入

   • 支持 HBR3 32.4Gbps 带宽 （4 通道），可接收单个 DP 1.4 信号并拆分为 3 路独立视频流 ，每路支持 4K@60Hz（DSC 压缩） 或 2K@144Hz（非压缩）。
   • 兼容 DSC 1.2 解码，通过动态色彩压缩技术（如 YUV 4:2:0 → 4:4:4），在有限带宽下实现高分辨率输出。

2. 多协议输出能力

   • HDMI 2.0 ：支持 18Gbps TMDS 带宽 ，可输出 4K@60Hz（YUV 4:2:0） 或 1080P@240Hz，兼容 HDCP 2.2/2.3 和 HDR10。
   • DP/Type-C ：支持 32.4Gbps HBR3 带宽 ，可直接驱动 8K@30Hz 显示器或扩展坞，集成 Power Delivery 3.0 控制器 ，支持 100W 反向供电。

3. 嵌入式 MCU 与功耗优化

   • 内置 增强型微控制器（RISC-V 架构），支持固件在线升级，可动态调整分辨率、刷新率及 EDID 配置。
   • 低功耗设计 ：在 3 路 4K@60Hz 输出时功耗低于 2.5W ，待机模式下功耗 < 0.1W，适配移动扩展坞和便携设备。

二、技术实现细节

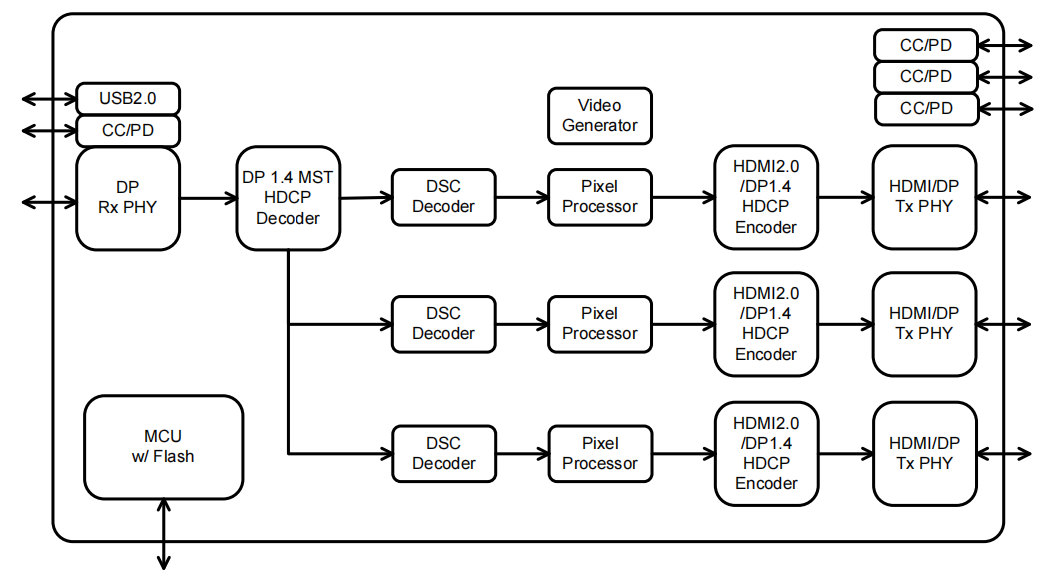

1. MST 信号处理机制

• 多流拆分 ：通过 MST Hub 技术 将单个 DP 输入信号拆分为 3 路独立视频流。例如，将 8K@60Hz（DSC 压缩） 信号分配至 3 台 4K@60Hz 显示器 ，每路占用约 6Gbps 带宽2。
• 带宽动态分配 ：根据显示器数量和分辨率自动调整带宽，支持 DSC 1.2 编码 / 解码 ，压缩比最高达 3:1，确保信号质量无可见损失。

2. 协议转换与兼容性

• DP++ 技术 ：通过 电缆适配器检测（CAD）引脚自动切换 AUX（DP）和 DDC（HDMI）总线，支持无源线缆实现 DP 到 HDMI 的转换，无需主动协议转换器。
• Type-C 协商 ：集成 CC（通道配置）控制器 ，支持 PD 3.0 供电协议 ，可实现 100W 电力传输 （如为笔记本电脑充电）和 DisplayPort 模式自动识别。

3. 硬件设计与封装

• QFN124 封装 ：采用 12mm×12mm 超小尺寸封装 ，比同类方案（如 Kinetic KTM5000）节省 30% 电路板空间，适合高密度集成。
• 电源管理 ：内置 PMU（电源管理单元） ，支持 动态电压调整（DVS） 和 智能功耗分配，确保多输出模式下的稳定性。

三、典型应用场景

1. Type-C 扩展坞

• 功能整合 ：将笔记本电脑的单个 Type-C 接口扩展为 HDMI 2.0 + DP 1.4 + Type-C（带 PD） ，同时支持 4K@60Hz 多屏输出 和 100W 反向供电。
• 兼容性 ：经过 NVIDIA、AMD、Intel 平台验证，支持无缝切换多显示器，兼容 Thunderbolt 4 坞站设计。

2. DP 到 HDMI 多屏传输

• 工业控制 ：在工厂监控系统中，将单个 DP 信号拆分为 3 路 HDMI 2.0 输出 ，驱动 3 台 4K 显示器显示不同生产数据，支持 光纤传输 100m 无衰减。
• 医疗设备 ：通过 DSC 压缩技术 ，在有限带宽下传输 4K 医疗影像，确保诊断精度的同时降低布线成本。

3. 便携扩展器

• 轻薄设计 ：基于 QFN124 封装 ，可设计成 口红大小的转换器，支持 DP 输入转 HDMI + Type-C 输出，适配商务笔记本和移动工作站。
• 低功耗优化 ：在 无信号输入时自动进入待机模式，功耗 < 0.1W，延长移动设备电池续航

优势分析：

• 成本优势 ：QFN124 封装和国产供应链降低 BOM 成本，比进口方案（如 PS196）低 15%-20%。
• 灵活性 ：支持 自定义 EDID 注入 和 分辨率动态调整，适配老旧显示器或特殊显示需求。
• 长距离传输 ：通过 DSC 压缩 和 均衡器（EQ）技术 ，可实现 光纤 100m 或同轴电缆 50m 的 4K@60Hz 无损传输。

四、开发支持与资源

1. 工具链

   • 提供 SDK（软件开发工具包） ，包含 API 文档 、参考设计 和 固件升级工具 ，支持 C/C++ 语言开发。
   • 兼容 VS Code 、IAR Embedded Workbench 等主流 IDE，缩短开发周期。

2. 参考设计

   • 提供 Type-C 扩展坞 和 DP 多屏转换器 的 原理图、PCB 布局文件 及 BOM 清单，支持快速量产。

3. 认证与合规

   • 通过 HDMI 2.0 认证 、DisplayPort 1.4 认证 和 PD 3.0 认证 ，符合 CE、FCC、RoHS 标准。

五、总结

GSV2231C 凭借其 高集成度设计 、多协议支持 和 低功耗特性 ，成为 Type-C 扩展坞、多屏传输设备等领域的理想选择。其 QFN124 封装 和 嵌入式 MCU 进一步降低了开发门槛，适合追求性价比和快速上市的应用场景。随着 4K/8K 显示需求的增长，GSV2231C 有望在工业控制、车载娱乐、消费电子等领域占据重要地位。

六、采购渠道

可通过Gscoolink(基石酷联)代理商：深圳市广源盛实业有限公司申请设计资料及样品。

GScoolink GSV2231C is a high-performance, low-power, USB Type-C Alternate Mode DisplayPort 1.4 MST to HDMI2.0/ DP/Type-C converter with DSC decoder. By integrating enhanced microcontroller, GSV2231C has created a cost-effective solution that provides time-to-market advantages. The DisplayPort MST Receiver supports up to 32.4Gbps (HBR3, 4-lane) and 3 compressed or uncompressed streams output through the HDMI Transmitter that supports up to 18Gbps (TMDS, 6Gbps, 3Lane), or DP/Type-C Transmitter that supports up to 32.4Gbps (HBR3, 4-lane). Integrated Power Delivery 3.0 controller handles Type-C CC interface for USB power management and DisplayPort mode entry. The superior architecture of GSV2231C provides economical smaller footprint solutions using QFN124, targeting applications of Type-C Docking, Type-C dongle and DP to HDMI cable.
