EH4701-9DC0-553D 5秒定时芯片技术解析与应用指南
在现代电子产品设计中，定时控制功能的需求日益广泛，从智能家居的延时开关到工业设备的时序控制，精准且低功耗的定时芯片成为关键组件。EH4701-9DC0-553D作为一款专为5秒定时场景优化的集成电路，以其超低功耗、稳定性和易用性脱颖而出。以下将从功能特性、电气参数、应用场景及设计建议等方面展开详细分析。
一、核心功能与工作逻辑

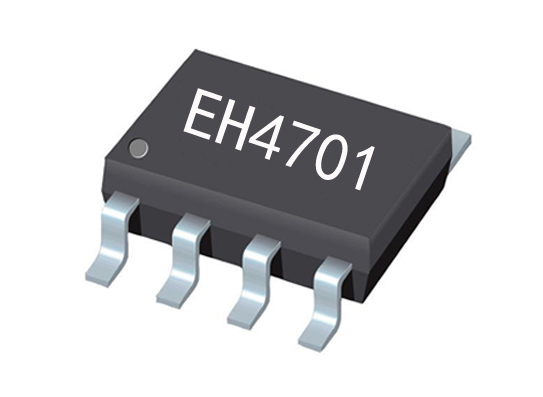

该芯片采用SOP-8封装，体积小巧，适合高集成度设计。其工作电压范围为DC 2.2-5.0V，兼容多数低功耗电子设备的电源需求。功能逻辑清晰：
-
初始状态：上电后芯片处于待机模式，输出端OUT1为高电平，OUT2为低电平，静态电流仅5μA，极大降低能耗。
-
触发响应：通过单路按键输入（高/低电平触发均可）启动定时周期。触发瞬间，OUT1立刻拉低至低电平，OUT2同步拉高至高电平，两路信号严格同步，确保控制时序的准确性。
-
定时周期：输出状态持续5秒后自动复位，OUT1恢复高电平，OUT2恢复低电平。若在5秒内再次触发按键，则重新开始计时，实现"中途复位"功能，适用于需要灵活调整延时的场景。
二、电气参数与性能优势
在典型工作条件（VDD=3.0V，环境温度25℃）下，芯片的关键参数如下：
功耗表现：工作电流仅1mA，静态电流低至5μA，显著优于传统定时电路，适合电池供电设备（如遥控器、物联网传感器）。
驱动能力：低电平输出电流为8mA-15mA，可直接驱动LED、继电器或三极管等负载。若需更大驱动电流，可通过外接MOS管扩展。
环境适应性：工作温度范围-20°C至+85°C，存储温度相同，满足工业级应用需求，适应苛刻环境。
三、典型应用场景
1.家用电器延时控制：
抽油烟机的自动关机功能，触发后运行5秒后关闭风机。
智能灯具的触摸延时开关，避免频繁操作。
- 工业设备时序管理：
生产线设备的短暂间歇启动，如包装机的分步动作控制。
安全设备的应急断电延时，确保紧急操作后有缓冲时间。
- 便携式电子产品：
电子玩具的短时特效触发，如按下按钮后播放5秒音效。
低功耗传感器的周期性唤醒，通过按键手动激活采样。
四、设计注意事项
-
电源稳定性：尽管芯片支持宽电压输入，建议在电源端增加0.1μF去耦电容，避免电压波动导致误触发。
-
按键防抖：机械按键可能存在抖动，可在输入端串联10kΩ电阻并并联0.1μF电容，或通过软件消抖（若主控MCU参与信号处理）。
-
输出扩展：若负载电流超过15mA，建议使用OUT信号控制MOS管（如AO3400）或继电器模块，以保护芯片端口。
-
PCB布局：高频信号线应远离定时芯片的模拟地，减少干扰；SOP-8封装需注意焊接温度不超过260°C，避免热损伤。
五、竞品对比与市场定位
与同类5秒定时芯片相比，EH4701-9DC0-553D的核心优势在于：
集成度高：无需外接电阻电容配置定时参数，简化电路设计。
功耗极低：静态电流仅为传统方案的1/100，延长电池寿命。
同步双输出：直接提供互补电平信号，减少外围逻辑器件需求。
结语
EH4701-9DC0-553D凭借其精准的5秒定时、超低功耗和稳定的工业级性能，为电子工程师提供了高效可靠的解决方案。无论是消费级产品还是工业设备，合理利用其特性可显著提升系统能效与用户体验。未来，随着物联网和智能硬件的普及，此类专用定时芯片的市场潜力将进一步释放。
