『OpenGL学习滤镜相机』- Day8: 多重纹理与混合

前言: 『OpenGL学习』 从零打造 Android 滤镜相机

上一篇:『OpenGL学习滤镜相机』- Day7: FBO（帧缓冲对象）

Github: OpenGLTest

📚 今日目标

• 理解多纹理单元的概念和使用
• 掌握纹理混合模式（Blend Modes）
• 学习 Alpha 通道处理和透明度
• 实现图片水印、纹理叠加等实用效果

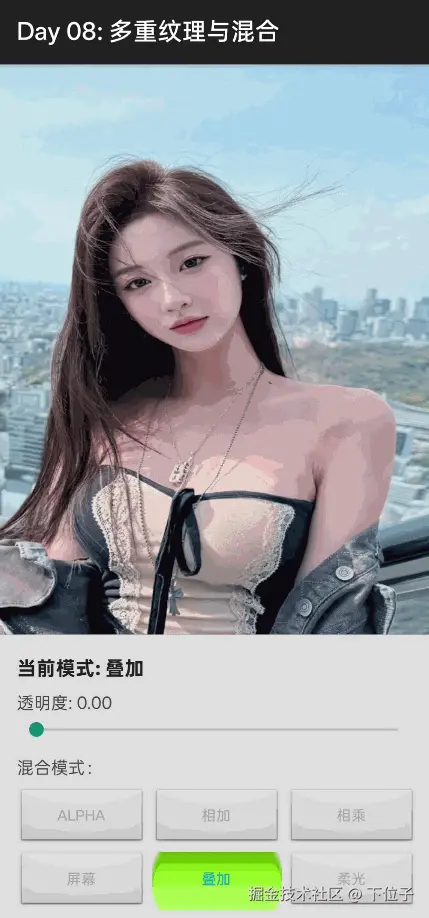

运行效果：

🎯 学习内容

1. 多纹理单元简介

在 OpenGL ES 中，纹理单元（Texture Unit） 允许我们在一次绘制调用中使用多个纹理。

什么是纹理单元？

纹理单元是 OpenGL 中的"纹理槽位"，每个槽位可以绑定一个纹理对象。

GPU 纹理单元
├── GL_TEXTURE0 → 纹理 ID: 123（底图）
├── GL_TEXTURE1 → 纹理 ID: 456（水印）
├── GL_TEXTURE2 → 纹理 ID: 789（遮罩）
├── ...
└── GL_TEXTURE31（OpenGL ES 至少支持 8 个，通常支持 16-32 个）

为什么需要多纹理？

应用场景	说明
水印效果	底图 + 水印图
遮罩效果	原图 + 遮罩图
光照贴图	颜色纹理 + 法线贴图 + 光照贴图
视频特效	视频帧 + 滤镜纹理（LUT）
粒子效果	粒子纹理 + 渐变纹理

2. 多纹理的使用流程

2.1 激活纹理单元

// 激活纹理单元 0
GLES20.glActiveTexture(GLES20.GL_TEXTURE0)
// 绑定第一个纹理
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, texture1)

// 激活纹理单元 1
GLES20.glActiveTexture(GLES20.GL_TEXTURE1)
// 绑定第二个纹理
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, texture2)

2.2 传递给着色器

// 将纹理单元索引传递给着色器的 sampler2D
GLES20.glUniform1i(texture1Location, 0)  // 使用 GL_TEXTURE0
GLES20.glUniform1i(texture2Location, 1)  // 使用 GL_TEXTURE1

2.3 着色器中采样

precision mediump float;

uniform sampler2D uTexture1;  // 底图
uniform sampler2D uTexture2;  // 水印

varying vec2 vTexCoord;

void main() {
    vec4 color1 = texture2D(uTexture1, vTexCoord);  // 采样底图
    vec4 color2 = texture2D(uTexture2, vTexCoord);  // 采样水印

    // 混合两个纹理
    gl_FragColor = mix(color1, color2, color2.a);
}

3. 纹理混合模式

3.1 常见混合算法

混合模式	公式	效果
正常（Normal）	color2	完全覆盖
Alpha 混合	mix(color1, color2, alpha)	透明叠加
相加（Add）	color1 + color2	增亮效果
相乘（Multiply）	color1 * color2	变暗效果
屏幕（Screen）	1.0 - (1.0 - color1) * (1.0 - color2)	柔光增亮
叠加（Overlay）	根据亮度混合相乘和屏幕模式	保留高光和阴影

3.2 着色器实现

precision mediump float;

uniform sampler2D uTexture1;  // 底图
uniform sampler2D uTexture2;  // 叠加图
uniform int uBlendMode;       // 混合模式（0-5）
uniform float uAlpha;         // 透明度（0.0 - 1.0）

varying vec2 vTexCoord;

// 正常混合
vec3 blendNormal(vec3 base, vec3 blend) {
    return blend;
}

// 相加混合
vec3 blendAdd(vec3 base, vec3 blend) {
    return min(base + blend, vec3(1.0));
}

// 相乘混合
vec3 blendMultiply(vec3 base, vec3 blend) {
    return base * blend;
}

// 屏幕混合
vec3 blendScreen(vec3 base, vec3 blend) {
    return 1.0 - (1.0 - base) * (1.0 - blend);
}

// 叠加混合
vec3 blendOverlay(vec3 base, vec3 blend) {
    vec3 result;
    result.r = base.r < 0.5 ? (2.0 * base.r * blend.r) : (1.0 - 2.0 * (1.0 - base.r) * (1.0 - blend.r));
    result.g = base.g < 0.5 ? (2.0 * base.g * blend.g) : (1.0 - 2.0 * (1.0 - base.g) * (1.0 - blend.g));
    result.b = base.b < 0.5 ? (2.0 * base.b * blend.b) : (1.0 - 2.0 * (1.0 - base.b) * (1.0 - blend.b));
    return result;
}

// 柔光混合
vec3 blendSoftLight(vec3 base, vec3 blend) {
    vec3 result;
    result.r = blend.r < 0.5 ? (2.0 * base.r * blend.r + base.r * base.r * (1.0 - 2.0 * blend.r))
                              : (sqrt(base.r) * (2.0 * blend.r - 1.0) + 2.0 * base.r * (1.0 - blend.r));
    result.g = blend.g < 0.5 ? (2.0 * base.g * blend.g + base.g * base.g * (1.0 - 2.0 * blend.g))
                              : (sqrt(base.g) * (2.0 * blend.g - 1.0) + 2.0 * base.g * (1.0 - blend.g));
    result.b = blend.b < 0.5 ? (2.0 * base.b * blend.b + base.b * base.b * (1.0 - 2.0 * blend.b))
                              : (sqrt(base.b) * (2.0 * blend.b - 1.0) + 2.0 * base.b * (1.0 - blend.b));
    return result;
}

void main() {
    vec4 base = texture2D(uTexture1, vTexCoord);
    vec4 blend = texture2D(uTexture2, vTexCoord);

    vec3 result;

    if (uBlendMode == 0) {
        // 正常混合（Alpha 混合）
        result = mix(base.rgb, blend.rgb, blend.a * uAlpha);
    } else if (uBlendMode == 1) {
        // 相加
        result = blendAdd(base.rgb, blend.rgb * uAlpha);
    } else if (uBlendMode == 2) {
        // 相乘
        result = mix(base.rgb, blendMultiply(base.rgb, blend.rgb), uAlpha);
    } else if (uBlendMode == 3) {
        // 屏幕
        result = mix(base.rgb, blendScreen(base.rgb, blend.rgb), uAlpha);
    } else if (uBlendMode == 4) {
        // 叠加
        result = mix(base.rgb, blendOverlay(base.rgb, blend.rgb), uAlpha);
    } else if (uBlendMode == 5) {
        // 柔光
        result = mix(base.rgb, blendSoftLight(base.rgb, blend.rgb), uAlpha);
    } else {
        result = base.rgb;
    }

    gl_FragColor = vec4(result, 1.0);
}

4. Alpha 通道处理

4.1 什么是 Alpha 通道？

Alpha 通道表示像素的不透明度：

• alpha = 0.0：完全透明
• alpha = 0.5：半透明
• alpha = 1.0：完全不透明

4.2 启用 Alpha 混合

OpenGL 提供了硬件级别的 Alpha 混合：

// 启用混合
GLES20.glEnable(GLES20.GL_BLEND)

// 设置混合函数
GLES20.glBlendFunc(GLES20.GL_SRC_ALPHA, GLES20.GL_ONE_MINUS_SRC_ALPHA)

混合公式：

最终颜色 = 源颜色 × 源因子 + 目标颜色 × 目标因子
       = src.rgb × src.a + dst.rgb × (1.0 - src.a)

4.3 常见混合函数

源因子	目标因子	效果
GL_SRC_ALPHA	GL_ONE_MINUS_SRC_ALPHA	标准 Alpha 混合（透明叠加）
GL_ONE	GL_ONE	相加混合（增亮）
GL_DST_COLOR	GL_ZERO	相乘混合（变暗）
GL_ONE	GL_ONE_MINUS_SRC_ALPHA	预乘 Alpha 混合

5. 实用效果实现

5.1 水印效果

// 水印着色器
precision mediump float;

uniform sampler2D uTexture;    // 底图
uniform sampler2D uWatermark;  // 水印
uniform vec2 uWatermarkPos;    // 水印位置（0.0 - 1.0）
uniform vec2 uWatermarkSize;   // 水印大小（0.0 - 1.0）
uniform float uWatermarkAlpha; // 水印透明度

varying vec2 vTexCoord;

void main() {
    vec4 baseColor = texture2D(uTexture, vTexCoord);

    // 计算水印区域
    vec2 watermarkCoord = (vTexCoord - uWatermarkPos) / uWatermarkSize;

    // 判断是否在水印区域
    if (watermarkCoord.x >= 0.0 && watermarkCoord.x <= 1.0 &&
        watermarkCoord.y >= 0.0 && watermarkCoord.y <= 1.0) {

        vec4 watermarkColor = texture2D(uWatermark, watermarkCoord);

        // Alpha 混合水印
        gl_FragColor = mix(baseColor, watermarkColor, watermarkColor.a * uWatermarkAlpha);
    } else {
        gl_FragColor = baseColor;
    }
}

5.2 双重曝光效果

precision mediump float;

uniform sampler2D uTexture1;
uniform sampler2D uTexture2;
uniform float uMixRatio;  // 混合比例

varying vec2 vTexCoord;

void main() {
    vec4 color1 = texture2D(uTexture1, vTexCoord);
    vec4 color2 = texture2D(uTexture2, vTexCoord);

    // 屏幕混合模式（双重曝光常用）
    vec3 result = 1.0 - (1.0 - color1.rgb) * (1.0 - color2.rgb * uMixRatio);

    gl_FragColor = vec4(result, 1.0);
}

5.3 遮罩效果

precision mediump float;

uniform sampler2D uTexture;  // 原图
uniform sampler2D uMask;     // 遮罩（黑白图）

varying vec2 vTexCoord;

void main() {
    vec4 color = texture2D(uTexture, vTexCoord);
    vec4 mask = texture2D(uMask, vTexCoord);

    // 使用遮罩的亮度作为 Alpha
    float maskAlpha = dot(mask.rgb, vec3(0.299, 0.587, 0.114));

    gl_FragColor = vec4(color.rgb, color.a * maskAlpha);
}

6. 性能优化

6.1 纹理单元管理

class TextureManager {
    companion object {
        const val TEXTURE_UNIT_BASE = 0
        const val TEXTURE_UNIT_BLEND = 1
        const val TEXTURE_UNIT_WATERMARK = 2
    }

    fun bindTextures(baseTexture: Int, blendTexture: Int, watermarkTexture: Int) {
        // 底图
        GLES20.glActiveTexture(GLES20.GL_TEXTURE0 + TEXTURE_UNIT_BASE)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, baseTexture)

        // 混合图
        GLES20.glActiveTexture(GLES20.GL_TEXTURE0 + TEXTURE_UNIT_BLEND)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, blendTexture)

        // 水印
        GLES20.glActiveTexture(GLES20.GL_TEXTURE0 + TEXTURE_UNIT_WATERMARK)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, watermarkTexture)
    }
}

6.2 减少纹理切换

// ❌ 不好的做法：频繁切换纹理单元
fun renderObjects(objects: List<RenderObject>) {
    objects.forEach { obj ->
        GLES20.glActiveTexture(GLES20.GL_TEXTURE0)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, obj.texture)
        obj.draw()
    }
}

// ✅ 好的做法：批量渲染相同纹理的对象
fun renderObjectsBatched(objects: List<RenderObject>) {
    val grouped = objects.groupBy { it.texture }
    grouped.forEach { (texture, objs) ->
        GLES20.glActiveTexture(GLES20.GL_TEXTURE0)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, texture)
        objs.forEach { it.draw() }
    }
}

6.3 纹理压缩

对于水印等辅助纹理，可以使用较低分辨率或压缩格式：

// 调整水印尺寸
val watermarkSize = 256  // 不需要很高分辨率
val scaledWatermark = Bitmap.createScaledBitmap(
    originalWatermark,
    watermarkSize,
    watermarkSize,
    true
)

7. 多纹理的限制

7.1 查询纹理单元数量

val maxTextureUnits = IntArray(1)
GLES20.glGetIntegerv(GLES20.GL_MAX_TEXTURE_IMAGE_UNITS, maxTextureUnits, 0)
Log.d(TAG, "设备支持的最大纹理单元数: ${maxTextureUnits[0]}")

OpenGL ES 2.0 规范要求至少支持 8 个纹理单元，大多数设备支持 16-32 个。

7.2 纹理内存管理

// 监控纹理内存使用
fun estimateTextureMemory(width: Int, height: Int, format: Int): Int {
    val bytesPerPixel = when (format) {
        GLES20.GL_RGBA -> 4
        GLES20.GL_RGB -> 3
        GLES20.GL_LUMINANCE_ALPHA -> 2
        GLES20.GL_LUMINANCE -> 1
        else -> 4
    }
    return width * height * bytesPerPixel
}

// 示例：1920x1080 RGBA 纹理 = 8.3 MB
val memory = estimateTextureMemory(1920, 1080, GLES20.GL_RGBA)
Log.d(TAG, "纹理内存占用: ${memory / 1024 / 1024} MB")

💻 代码实践

今日任务

实现一个多纹理混合应用：

1. 加载两张图片
2. 实现多种混合模式 ：
   • Alpha 混合
   • 相加
   • 相乘
   • 屏幕
   • 叠加
   • 柔光
3. 添加水印功能
4. 提供透明度调节

实现效果

• 🖼️ 同时加载两张纹理
• 🎨 6 种混合模式实时切换
• 💧 透明度 SeekBar 调节
• 🏷️ 水印位置和透明度控制

核心代码结构

class Day08Renderer(context: Context) : GLSurfaceView.Renderer {

    // 多纹理 ID
    private var texture1: Int = 0  // 底图
    private var texture2: Int = 0  // 叠加图

    // 混合模式
    enum class BlendMode {
        ALPHA,      // Alpha 混合
        ADD,        // 相加
        MULTIPLY,   // 相乘
        SCREEN,     // 屏幕
        OVERLAY,    // 叠加
        SOFT_LIGHT  // 柔光
    }

    private var currentBlendMode = BlendMode.ALPHA
    private var blendAlpha = 0.5f

    override fun onDrawFrame(gl: GL10?) {
        // 激活纹理单元 0
        GLES20.glActiveTexture(GLES20.GL_TEXTURE0)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, texture1)
        GLES20.glUniform1i(texture1Location, 0)

        // 激活纹理单元 1
        GLES20.glActiveTexture(GLES20.GL_TEXTURE1)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, texture2)
        GLES20.glUniform1i(texture2Location, 1)

        // 设置混合模式
        GLES20.glUniform1i(blendModeLocation, currentBlendMode.ordinal)
        GLES20.glUniform1f(alphaLocation, blendAlpha)

        // 绘制
        drawQuad()
    }
}

🧪 练习任务

基础任务

1. ✅ 实现两个纹理的加载和绑定
2. ✅ 实现至少 3 种混合模式
3. ✅ 添加透明度调节功能

进阶任务

1. 🎨 实现水印功能（可调节位置和大小）
2. 🖼️ 实现遮罩效果
3. 🌈 实现双重曝光效果
4. 📸 添加预设混合效果（复古、电影、梦幻等）

挑战任务

1. 🚀 实现三个纹理的混合（底图 + 叠加图 + 水印）
2. 🎭 实现动态混合（混合比例随时间变化）
3. 🎬 实现分区域混合（不同区域不同混合模式）
4. 💾 保存混合后的图片到相册

📖 知识点总结

纹理单元 vs 纹理对象

特性	纹理单元	纹理对象
概念	GPU 的"纹理槽位"	实际的纹理数据
数量	有限（通常 8-32 个）	可以创建很多
操作	glActiveTexture()	glBindTexture()
类比	USB 接口	U 盘

混合模式对比

模式	视觉效果	常用场景
Alpha	透明叠加	水印、UI 叠加
Add	增亮、发光	光效、粒子
Multiply	变暗、阴影	阴影、色彩校正
Screen	柔和增亮	柔光、氛围
Overlay	对比增强	照片滤镜
Soft Light	柔和混合	肖像美化

最佳实践

1. ✅ 复用纹理单元：不要每帧都重新激活和绑定
2. ✅ 批量渲染：相同纹理的对象一起渲染
3. ✅ 纹理压缩：对辅助纹理使用较低分辨率
4. ✅ 及时释放：不再使用的纹理要删除
5. ✅ 检查限制：查询设备支持的最大纹理单元数

🐛 常见问题

Q1: 纹理显示是黑色的？

可能原因：

1. 纹理单元索引错误
2. glUniform1i 传递的值不对应激活的纹理单元

解决方法：

// 纹理单元 0
GLES20.glActiveTexture(GLES20.GL_TEXTURE0)
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, texture1)
GLES20.glUniform1i(texture1Location, 0)  // 传递 0，不是 GL_TEXTURE0

// 纹理单元 1
GLES20.glActiveTexture(GLES20.GL_TEXTURE1)
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, texture2)
GLES20.glUniform1i(texture2Location, 1)  // 传递 1，不是 GL_TEXTURE1

Q2: 混合效果不正确？

检查是否启用了 OpenGL 混合：

// 如果使用硬件混合
GLES20.glEnable(GLES20.GL_BLEND)
GLES20.glBlendFunc(GLES20.GL_SRC_ALPHA, GLES20.GL_ONE_MINUS_SRC_ALPHA)

// 如果使用着色器混合
// 不需要启用 glBlend，直接在片段着色器中计算即可

Q3: 水印位置不对？

OpenGL 坐标系原点在左下角，而 UI 坐标系在左上角：

// UI 坐标（左上角为原点）
val uiY = 100f

// 转换为 OpenGL 坐标（左下角为原点）
val glY = screenHeight - uiY - watermarkHeight

Q4: 如何实现圆形水印？

在着色器中使用距离函数：

void main() {
    vec2 center = vec2(0.5, 0.5);
    float dist = distance(watermarkCoord, center);

    // 圆形遮罩
    float alpha = smoothstep(0.5, 0.48, dist);

    vec4 watermarkColor = texture2D(uWatermark, watermarkCoord);
    watermarkColor.a *= alpha;

    gl_FragColor = mix(baseColor, watermarkColor, watermarkColor.a);
}

🔗 参考资料

官方文档

• OpenGL ES Texture Units
• GLSL Sampler Types

混合模式参考

• Photoshop Blend Modes
• WebGL Blend Modes

推荐阅读

• 《Real-Time Rendering》- Chapter 5: Visual Appearance
• GPU Gems - Image Processing

📝 今日总结

今天我们深入学习了多重纹理和混合技术：

1. ✅ 理解了纹理单元的概念：GPU 中的"纹理槽位"
2. ✅ 掌握了多纹理的使用流程：激活 → 绑定 → 传递索引
3. ✅ 学习了 6 种常用混合模式：Alpha、Add、Multiply、Screen、Overlay、Soft Light
4. ✅ 实现了实用效果：水印、双重曝光、遮罩

关键要点：

• 纹理单元允许我们在一次绘制中使用多个纹理
• glActiveTexture() 激活纹理单元，glUniform1i() 传递索引（不是 GL_TEXTURE 常量）
• 混合模式本质是不同的颜色计算公式
• Alpha 通道是实现透明效果的关键

下一篇
