想象建造一栋7层智慧大楼：物理层是地基和电梯，应用层是顶楼豪华套房------这就是OSI七层模型的终极隐喻！本文将用快递系统+大楼建设双类比，零基础带你通关网络世界的核心架构！
🏗️ 一、为什么需要OSI七层模型？
网络世界的巴别塔困境：
不同厂商设备无法直接通信 → 如同德国工程师和法国工人语言不通！

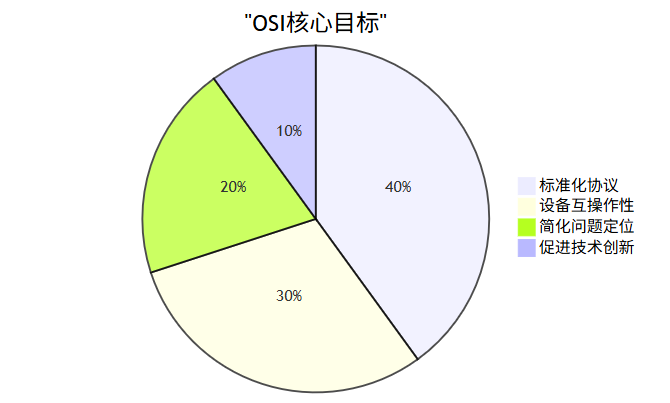

OSI诞生使命：
💡 历史事件 ：
1984年ISO发布OSI标准，终结了网络设备的"战国时代"！
📊 二、OSI七层模型全景图
| 层级 | 名称 | 功能 | 协议示例 | 数据单位 | 现实类比 |
|---|---|---|---|---|---|
| 7 | 应用层 | 用户接口 | HTTP/FTP/SMTP | 报文 | 总经理（发指令） |
| 6 | 表示层 | 数据翻译 | SSL/TLS/JPEG | 报文 | 翻译官（格式转换） |
| 5 | 会话层 | 会话管理 | NetBIOS/RPC | 报文 | 秘书（安排会议） |
| 4 | 传输层 | 端到端连接 | TCP/UDP | 段 | 物流经理（装箱发货） |
| 3 | 网络层 | 寻址路由 | IP/ICMP | 包 | 路线规划师 |
| 2 | 数据链路层 | 物理寻址 | Ethernet/PPP | 帧 | 快递分拣员 |
| 1 | 物理层 | 比特传输 | USB/光纤 | 比特 | 卡车与公路 |
⚠️ 记忆口诀 ：
All People Seem To Need Data Processing（应用层→物理层）
🧱 三、逐层拆解：七层如何协作
1. 物理层（Layer 1）：比特流的搬运工
网线电信号 光纤光信号 电脑 交换机 路由器
核心职责：
- 定义电压/光强/接口形状
- 传输原始比特流（0和1）
代码模拟：Python发送比特流
python
# 模拟物理层发送
def send_bits(data):
for bit in data:
if bit == '1':
set_voltage(5) # 高电压代表1
else:
set_voltage(0) # 低电压代表0

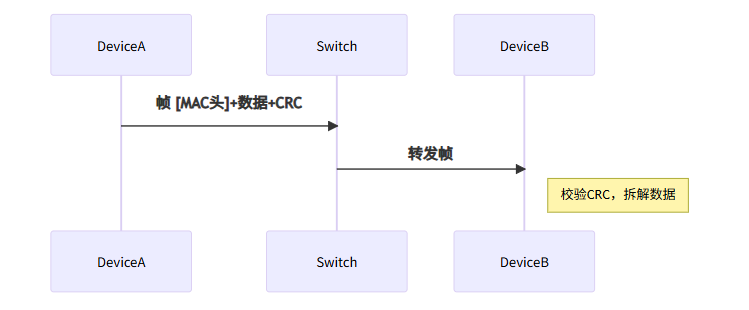

send_bits('11001010') # 发送一个字节 2. 数据链路层（Layer 2）：本地快递站
核心功能：
- MAC地址寻址（AA:BB:CC:DD:EE:FF）
- 错误检测（CRC校验）
- 流量控制（交换机缓冲）
抓包示例：
Ethernet II Frame:
Destination: 00:11:22:33:44:55
Source: aa:bb:cc:dd:ee:ff
Type: IPv4 (0x0800)
CRC: 0x8a3d [Correct] 3. 网络层（Layer 3）：跨国物流中心
IP包 IP包 北京 上海路由器 纽约
核心协议：
- IP：逻辑寻址（192.168.1.100）
- ICMP：网络诊断（ping命令）
- OSPF：智能路由选择
代码示例：Python实现ping
python
import os
response = os.popen("ping -c 4 www.baidu.com").read()

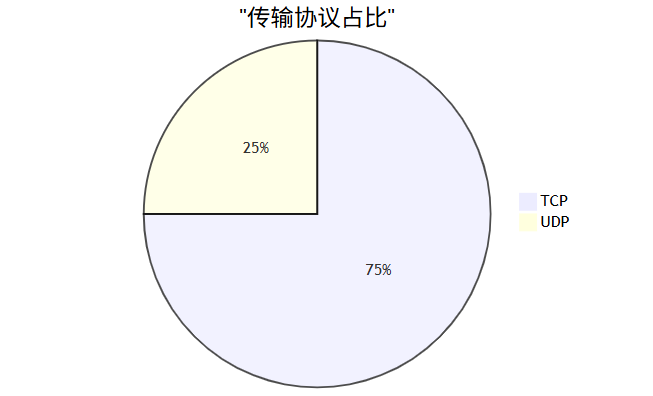

print(response) # 显示网络层连通性 4. 传输层（Layer 4）：可靠的信使
核心功能：
- TCP：可靠传输（三次握手/重传）
- UDP：快速传输（直播/游戏）
- 端口号区分应用（80=HTTP, 443=HTTPS）

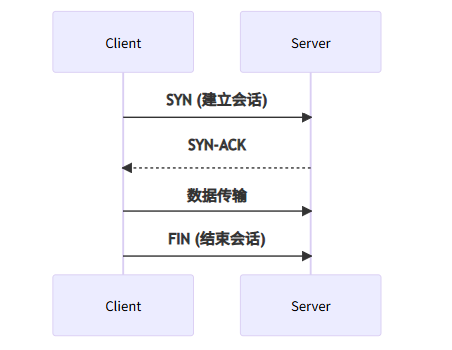

5. 会话层（Layer 5）：对话调度员
现代实现：
- 已被TCP/UDP整合
- 保留概念用于身份认证

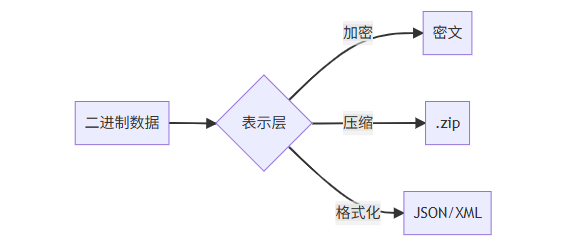

6. 表示层（Layer 6）：数据翻译官
常见技术：
- TLS/SSL加密
- JPEG/MPEG编解码
- XML/JSON序列化

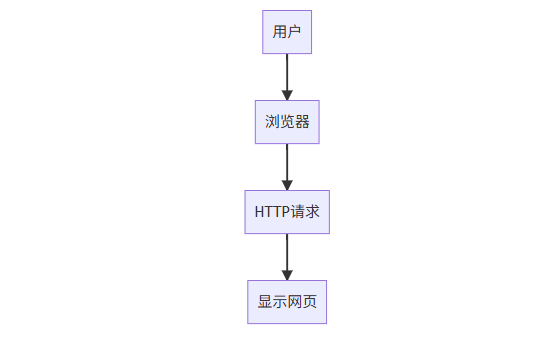

7. 应用层（Layer 7）：用户代理人
协议家族：
- HTTP：网页浏览
- SMTP：邮件发送
- DNS：域名解析
- FTP：文件传输

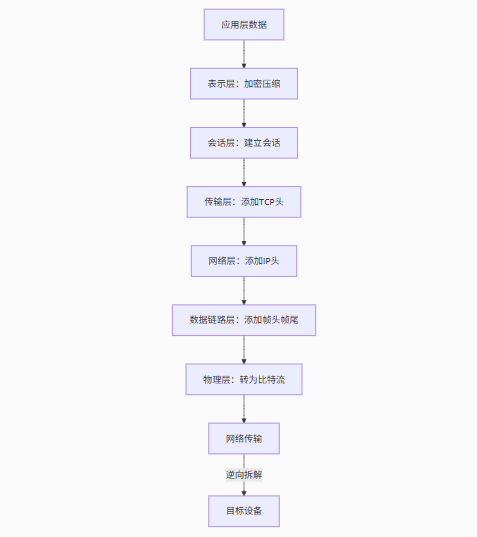

🔄 四、数据封装全流程：七层协作演示
封装结构：
应用数据
→ [应用层头]+数据
→ [表示层头]+数据
→ ...
→ [物理层比特流] Wireshark抓包示例：
Frame 1: Physical Layer - Bits: 10101010...
Ethernet II: Data Link Layer - MACs
Internet Protocol: Network Layer - IPs
Transmission Control Protocol: Transport Layer - Ports
Hypertext Transfer Protocol: Application Layer - HTTP GET 🆚 五、OSI vs TCP/IP 模型对比
| 维度 | OSI七层 | TCP/IP四层 |
|---|---|---|
| 诞生时间 | 1984（理论先行） | 1970s（实践驱动） |
| 层级划分 | 严格7层 | 合并为4层 |
| 实际应用 | 教学/理论分析 | 互联网事实标准 |
| 会话层 | 独立存在 | 合并至应用层 |
| 表示层 | 独立存在 | 合并至应用层 |
| 数据链路层 | 独立 | 与物理层合并 |
💡 关键结论 ：
学习用OSI，实战用TCP/IP
🔧 六、OSI模型实战价值

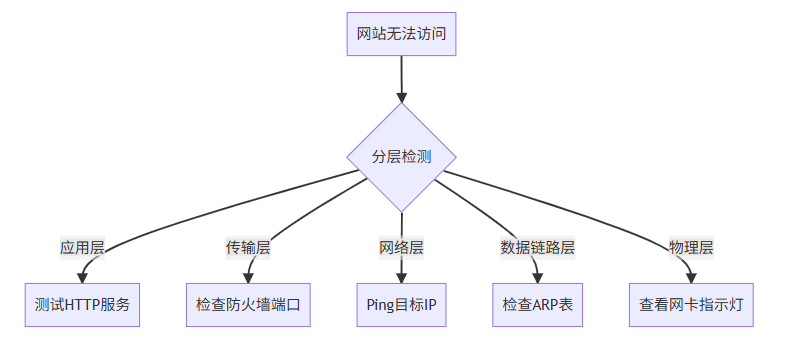

场景1：网络故障分层诊断
场景2：网络安全防护
| 攻击类型 | 防御层级 | 技术方案 |
|---|---|---|
| DDoS攻击 | 网络层 | 流量清洗 |
| ARP欺骗 | 数据链路层 | 端口安全 |
| SQL注入 | 应用层 | WAF防火墙 |
| 窃听 | 物理层 | 光纤加密 |
场景3：协议开发定位
开发视频会议系统：
- 应用层：设计信令协议
- 表示层：实现H.264编码
- 传输层：选用UDP+QUIC 💻 七、七层模型代码映射
Python实现HTTP服务器（应用层）
python
from http.server import HTTPServer, BaseHTTPRequestHandler
class MyHandler(BaseHTTPRequestHandler):
def do_GET(self):
self.send_response(200)
self.end_headers()
self.wfile.write(b"Hello OSI Layer 7!")
# 启动应用层服务
server = HTTPServer(('', 8080), MyHandler)
server.serve_forever() C实现数据包解析（网络层）
c
#include <netinet/ip.h>
void parse_ip_packet(unsigned char *buffer) {
struct iphdr *ip_header = (struct iphdr *)buffer;
printf("Source IP: %s\n", inet_ntoa(ip_header->saddr));
printf("Dest IP: %s\n", inet_ntoa(ip_header->daddr));
} 🌍 八、互联网如何运行？七层模型全景图
现实旅程：
- 你在浏览器输入https://www.google.com（应用层）
- 数据被TLS加密（表示层）
- 建立TCP会话（会话层）
- 分割为TCP段（传输层）
- 添加IP头跨国路由（网络层）
- 封装为以太网帧（数据链路层）
- 转为光信号传输（物理层）
- 谷歌服务器逆向处理显示网页
💎 九、核心总结：OSI七层模型为什么永不过时？
| 层级 | 核心思想 | 现代价值 |
|---|---|---|
| 物理层 | 信号与介质 | 5G/光纤/卫星通信 |
| 数据链路层 | 本地可靠传输 | 交换机/VLAN技术 |
| 网络层 | 全局寻址 | IPv6/SDN革命 |
| 传输层 | 端到端控制 | QUIC协议创新 |
| 高层(5-7) | 应用交互 | 云服务/API经济 |
✨ 设计哲学 ：
模块化设计 + 接口标准化 + 层级自治 = 可扩展的网络架构
📚 扩展阅读
- 《计算机网络：自顶向下方法》（经典教材）
- Wireshark官方抓包教程
动手任务 ：用Wireshark分析一次网页访问的七层数据！
