鸿蒙相对布局RelativeContainer详解

金鸿客2025-11-13 10:16

在应用的开发过程中，经常需要设计复杂界面，此时涉及到多个相同或不同组件之间的嵌套。如果布局组件嵌套深度过深，或者嵌套组件数过多，会带来额外的开销。如果在布局的方式上进行优化，就可以有效的提升性能，减少时间开销。 RelativeContainer是一种采用相对布局的容器，支持容器内部的子元素设置相对位置关系，适用于处理界面复杂的场景，对多个子元素进行对齐和排列。子元素可以指定兄弟元素或父容器作为锚点，基于锚点进行相对位置布局。在使用锚点时，需注意子元素的相对位置关系，以避免出现错位或遮挡的情况。相对布局示意图如下

基本概念

  • 参考边界：设置当前组件的哪个边界对齐到锚点。
  • 锚点：通过锚点设置当前元素基于哪个元素确定位置。
  • 对齐方式：通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐。

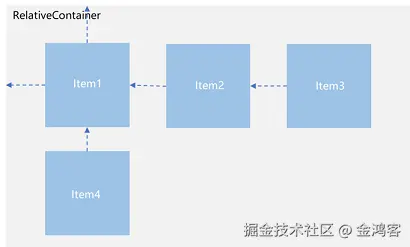

  • 链：将一系列组件以首尾相连的方式对齐，可以形成一条链。通过设置链的模式，可以指定链上元素的排列方式。
  • 辅助线：辅助线是在容器内虚拟出的额外水平或垂直锚点，便于统一对齐至某个偏移位置。
  • 屏障：屏障是指容器内一组指定组件在特定方向上的共同最远边界，例如，一组组件下方的屏障，是指这些组件底部边缘中最底部的那个边界。

设置依赖关系

设置参考边界

设置当前组件的哪个边界对齐到锚点。容器内子组件的参考边界区分水平方向和垂直方向。

  • 在水平方向上，可以按照起始（left）、居中（middle）或尾端（right）的组件边界与锚点对齐。当设置三个边界时，仅起始（left）和居中（middle）的边界设置生效。
  • 在垂直方向上，可以设置组件边界与锚点对齐，具体包括顶部（top）、居中（center）和底部（bottom）。当设置三个边界时，仅顶部（top）和居中（center）生效。

设置锚点

锚点设置涉及子元素相对于其父元素或兄弟元素的位置依赖关系。具体而言，子元素可以将其位置锚定到相对布局容器（RelativeContainer）、辅助线（guideline）、屏障（barrier）或其他子元素上。 为了准确定义锚点，RelativeContainer的子元素必须拥有唯一的组件标识（id），用于指定锚点信息。父元素RelativeContainer的标识默认为"container"，其他子元素的组件标识（id）则通过id属性设置。

说明

  • 未设置组件标识（id）的组件虽可显示，但无法被其他组件引用为锚点。相对布局容器会为其拼接组件标识，但组件标识（id）的规律无法被应用感知。辅助线（guideline）与屏障（barrier）的组件标识（id）需确保唯一，避免与任何组件冲突。若有重复，遵循组件 > guideline > barrier 的优先级。
  • 组件间设置锚点时应避免形成依赖循环（组件之间设置链除外），依赖循环将导致子组件缺乏定位基准，最终无法绘制。

设置相对于锚点的对齐位置

设置了锚点之后，可以通过alignRules属性的align设置相对于锚点的对齐位置。

  • 在水平方向上，对齐位置可以设置为HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End。
  • 在垂直方向上，对齐位置可以设置为VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom。

子组件位置偏移

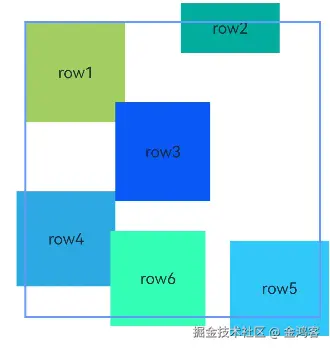

子组件经过相对位置对齐后，可能尚未达到目标位置。开发者可根据需要设置额外偏移（offset）。当使用offset调整位置的组件作为锚点时，对齐位置为设置offset之前的位置。从API Version 11开始，新增了Bias对象，建议API Version 11及以后的版本使用bias来设置额外偏移。示例如下

typescript 复制代码
@Entry
@Component
struct Index {
build() {
  Row() {
    RelativeContainer() {
      Row() {
        Text('row1')
      }
      .justifyContent(FlexAlign.Center)
      .width(100)
      .height(100)
      .backgroundColor('#a3cf62')
      .alignRules({
        top: { anchor: "__container__", align: VerticalAlign.Top },
        left: { anchor: "__container__", align: HorizontalAlign.Start }
      })
      .id("row1")

      Row() {
        Text('row2')
      }
      .justifyContent(FlexAlign.Center)
      .width(100)
      .backgroundColor('#00ae9d')
      .alignRules({
        top: { anchor: "__container__", align: VerticalAlign.Top },
        right: { anchor: "__container__", align: HorizontalAlign.End },
        bottom: { anchor: "row1", align: VerticalAlign.Center },
      })
      .offset({
        x: -40,
        y: -20
      })
      .id("row2")

      Row() {
        Text('row3')
      }
      .justifyContent(FlexAlign.Center)
      .height(100)
      .backgroundColor('#0a59f7')
      .alignRules({
        top: { anchor: "row1", align: VerticalAlign.Bottom },
        left: { anchor: "row1", align: HorizontalAlign.End },
        right: { anchor: "row2", align: HorizontalAlign.Start }
      })
      .offset({
        x: -10,
        y: -20
      })
      .id("row3")

      Row() {
        Text('row4')
      }
      .justifyContent(FlexAlign.Center)
      .backgroundColor('#2ca9e0')
      .alignRules({
        top: { anchor: "row3", align: VerticalAlign.Bottom },
        bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
        left: { anchor: "__container__", align: HorizontalAlign.Start },
        right: { anchor: "row1", align: HorizontalAlign.End }
      })
      .offset({
        x: -10,
        y: -30
      })
      .id("row4")

      Row() {
        Text('row5')
      }
      .justifyContent(FlexAlign.Center)
      .backgroundColor('#30c9f7')
      .alignRules({
        top: { anchor: "row3", align: VerticalAlign.Bottom },
        bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
        left: { anchor: "row2", align: HorizontalAlign.Start },
        right: { anchor: "row2", align: HorizontalAlign.End }
      })
      .offset({
        x: 10,
        y: 20
      })
      .id("row5")

      Row() {
        Text('row6')
      }
      .justifyContent(FlexAlign.Center)
      .backgroundColor('#ff33ffb5')
      .alignRules({
        top: { anchor: "row3", align: VerticalAlign.Bottom },
        bottom: { anchor: "row4", align: VerticalAlign.Bottom },
        left: { anchor: "row3", align: HorizontalAlign.Start },
        right: { anchor: "row3", align: HorizontalAlign.End }
      })
      .offset({
        x: -15,
        y: 10
      })
      .backgroundImagePosition(Alignment.Bottom)
      .backgroundImageSize(ImageSize.Cover)
      .id("row6")
    }
    .width(300).height(300)
    .margin({ left: 50 })
    .border({ width: 2, color: "#6699FF" })
  }
  .height('100%')
}
}

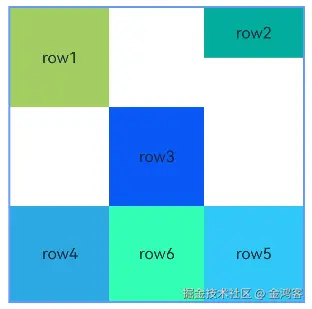

组件尺寸

当同时存在前端页面设置的子组件尺寸和相对布局规则时，子组件的绘制尺寸依据约束规则确定。从API Version 11开始，此规则有所变化，子组件自身设置的尺寸优先级高于相对布局规则中的对齐锚点尺寸。因此，若要使子组件与锚点严格对齐，应仅使用alignRules，避免使用尺寸设置。

说明

  • 根据约束条件和子组件自身的size属性无法确定子组件的大小，此时，不绘制该子组件。
  • 在同一方向上设置两个或更多锚点时，若这些锚点的位置顺序有误，该子组件将被视为大小为0而不予绘制。
typescript 复制代码
@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row() {
          Text('row1')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .height(100)
        .backgroundColor('#a3cf62')
        .alignRules({
          top: { anchor: "__container__", align: VerticalAlign.Top },
          left: { anchor: "__container__", align: HorizontalAlign.Start }
        })
        .id("row1")

        Row() {
          Text('row2')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .backgroundColor('#00ae9d')
        .alignRules({
          top: { anchor: "__container__", align: VerticalAlign.Top },
          right: { anchor: "__container__", align: HorizontalAlign.End },
          bottom: { anchor: "row1", align: VerticalAlign.Center },
        })
        .id("row2")

        Row() {
          Text('row3')
        }
        .justifyContent(FlexAlign.Center)
        .height(100)
        .backgroundColor('#0a59f7')
        .alignRules({
          top: { anchor: "row1", align: VerticalAlign.Bottom },
          left: { anchor: "row1", align: HorizontalAlign.End },
          right: { anchor: "row2", align: HorizontalAlign.Start }
        })
        .id("row3")

        Row() {
          Text('row4')
        }.justifyContent(FlexAlign.Center)
        .backgroundColor('#2ca9e0')
        .alignRules({
          top: { anchor: "row3", align: VerticalAlign.Bottom },
          bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
          left: { anchor: "__container__", align: HorizontalAlign.Start },
          right: { anchor: "row1", align: HorizontalAlign.End }
        })
        .id("row4")

        Row() {
          Text('row5')
        }.justifyContent(FlexAlign.Center)
        .backgroundColor('#30c9f7')
        .alignRules({
          top: { anchor: "row3", align: VerticalAlign.Bottom },
          bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
          left: { anchor: "row2", align: HorizontalAlign.Start },
          right: { anchor: "row2", align: HorizontalAlign.End }
        })
        .id("row5")

        Row() {
          Text('row6')
        }
        .justifyContent(FlexAlign.Center)
        .backgroundColor('#ff33ffb5')
        .alignRules({
          top: { anchor: "row3", align: VerticalAlign.Bottom },
          bottom: { anchor: "row4", align: VerticalAlign.Bottom },
          left: { anchor: "row3", align: HorizontalAlign.Start },
          right: { anchor: "row3", align: HorizontalAlign.End }
        })
        .id("row6")
        .backgroundImagePosition(Alignment.Bottom)
        .backgroundImageSize(ImageSize.Cover)
      }
      .width(300).height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: "#6699FF" })
    }
    .height('100%')
  }
}

多个组件形成链

链的形成依赖于组件之间的关联关系。以组件A和组件B构成的最简水平链为例，其依赖关系为：锚点1 <-- 组件A <---> 组件B --> 锚点2，即A具有left锚点，B具有right锚点，同时A的right锚点与B的HorizontalAlign.Start对齐，B的left锚点与A的HorizontalAlign.End对齐。

  • 链的方向和格式在链头组件的chainMode接口中声明；链内元素的bias属性全部失效，链头元素的bias属性作为整个链的bias生效。链头是指在满足成链规则时链的第一个组件（在水平方向上，从左边开始，镜像语言中从右边开始；在垂直方向上，从上边开始）。
  • 如果链内所有元素的size超出链的锚点约束，超出部分将被均匀分配到链的两侧。在PACKED链中，可以通过Bias设置超出部分的分布。
typescript 复制代码
@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row() {
          Text('row1')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#a3cf62')
        .alignRules({
          left: { anchor: "__container__", align: HorizontalAlign.Start },
          right: { anchor: "row2", align: HorizontalAlign.Start },
          top: { anchor: "__container__", align: VerticalAlign.Top }
        })
        .id("row1")
        .chainMode(Axis.Horizontal, ChainStyle.SPREAD)

        Row() {
          Text('row2')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#00ae9d')
        .alignRules({
          left: { anchor: "row1", align: HorizontalAlign.End },
          right: { anchor: "row3", align: HorizontalAlign.Start },
          top: { anchor: "row1", align: VerticalAlign.Top }
        })
        .id("row2")

        Row() {
          Text('row3')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#0a59f7')
        .alignRules({
          left: { anchor: "row2", align: HorizontalAlign.End },
          right: { anchor: "__container__", align: HorizontalAlign.End },
          top: { anchor: "row1", align: VerticalAlign.Top }
        })
        .id("row3")

        Row() {
          Text('row4')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#a3cf62')
        .alignRules({
          left: { anchor: "__container__", align: HorizontalAlign.Start },
          right: { anchor: "row5", align: HorizontalAlign.Start },
          center: { anchor: "__container__", align: VerticalAlign.Center }
        })
        .id("row4")
        .chainMode(Axis.Horizontal, ChainStyle.SPREAD_INSIDE)

        Row() {
          Text('row5')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#00ae9d')
        .alignRules({
          left: { anchor: "row4", align: HorizontalAlign.End },
          right: { anchor: "row6", align: HorizontalAlign.Start },
          top: { anchor: "row4", align: VerticalAlign.Top }
        })
        .id("row5")

        Row() {
          Text('row6')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#0a59f7')
        .alignRules({
          left: { anchor: "row5", align: HorizontalAlign.End },
          right: { anchor: "__container__", align: HorizontalAlign.End },
          top: { anchor: "row4", align: VerticalAlign.Top }
        })
        .id("row6")

        Row() {
          Text('row7')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#a3cf62')
        .alignRules({
          left: { anchor: "__container__", align: HorizontalAlign.Start },
          right: { anchor: "row8", align: HorizontalAlign.Start },
          bottom: { anchor: "__container__", align: VerticalAlign.Bottom }
        })
        .id("row7")
        .chainMode(Axis.Horizontal, ChainStyle.PACKED)

        Row() {
          Text('row8')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#00ae9d')
        .alignRules({
          left: { anchor: "row7", align: HorizontalAlign.End },
          right: { anchor: "row9", align: HorizontalAlign.Start },
          top: { anchor: "row7", align: VerticalAlign.Top }
        })
        .id("row8")

        Row() {
          Text('row9')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#0a59f7')
        .alignRules({
          left: { anchor: "row8", align: HorizontalAlign.End },
          right: { anchor: "__container__", align: HorizontalAlign.End },
          top: { anchor: "row7", align: VerticalAlign.Top }
        })
        .id("row9")
      }
      .width(300).height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: "#6699FF" })
    }
    .height('100%')
  }
}

使用辅助线辅助定位子组件

辅助线（guideLine）是在容器内虚拟出的额外水平或垂直锚点，便于统一对齐到特定偏移位置，从而避免为每个组件单独编写重复的偏移设置。 辅助线分为垂直（Vertical）和水平（Horizontal）两种：垂直辅助线通过start和end属性指定其距离容器左侧和右侧的距离；水平辅助线通过start和end属性指定其距离容器顶部和底部的距离。

  • 如果同时设置了start和end，当两者规则冲突时，仅start属性生效。
  • 若容器在某个方向的尺寸被声明为"auto"，则该方向上的guideLine位置只能使用start属性声明（不允许使用百分比）。

多个组件的屏障

屏障（barrier）是容器内一组指定组件在指定方向上的公共最远边界。例如，一组组件下方的屏障是它们底部最靠下的位置，可以理解为坐标取min/max。使用屏障可以实现组件不与一组参考组件中的任何一个重叠等效果。 屏障可以有上下左右四个方向。垂直方向（TOP，BOTTOM）的屏障仅能作为组件的水平方向锚点，用作垂直方向锚点时值为0；水平方向（LEFT，RIGHT）的屏障仅能作为组件的垂直方向锚点，用作水平方向锚点时值为0。

如下代码定义了两个屏障，分别是参考组件row1和row2各自右侧边界与底部边界。使用这两个屏障作为row3和row4的锚点，可以方便地避免组件间出现不必要的重叠。

typescript 复制代码
@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row() {
          Text('row1')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .height(100)
        .backgroundColor('#a3cf62')
        .id("row1")

        Row() {
          Text('row2')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .height(100)
        .backgroundColor('#00ae9d')
        .alignRules({
          middle: { anchor: "row1", align: HorizontalAlign.End },
          top: { anchor: "row1", align: VerticalAlign.Bottom }
        })
        .id("row2")

        Row() {
          Text('row3')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .height(100)
        .backgroundColor('#0a59f7')
        .alignRules({
          left: { anchor: "barrier1", align: HorizontalAlign.End },
          top: { anchor: "row1", align: VerticalAlign.Top }
        })
        .id("row3")

        Row() {
          Text('row4')
        }
        .justifyContent(FlexAlign.Center)
        .width(50)
        .height(50)
        .backgroundColor('#2ca9e0')
        .alignRules({
          left: { anchor: "row1", align: HorizontalAlign.Start },
          top: { anchor: "barrier2", align: VerticalAlign.Bottom }
        })
        .id("row4")
      }
      .width(300)
      .height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: "#6699FF" })
      .barrier([{ id: "barrier1", direction: BarrierDirection.RIGHT, referencedId: ["row1", "row2"] },
        { id: "barrier2", direction: BarrierDirection.BOTTOM, referencedId: ["row1", "row2"] }])
    }
    .height('100%')
  }
}
相关推荐
vistaup4 小时前
DevEco Studio 鸿蒙HarmonyOS 引入本地har
华为·harmonyos
国服第二切图仔15 小时前
鸿蒙应用开发之实现键值型数据库跨设备数据同步
数据库·wpf·harmonyos
默 语18 小时前
Electron 应用中的系统检测方案对比与鸿蒙适配实践
javascript·electron·harmonyos·gwo
ifeng091819 小时前
HarmonyOS资源加载进阶：惰性加载、预加载与缓存机制
深度学习·缓存·harmonyos
爱笑的眼睛111 天前
HarmonyOS列表项滑动操作深度解析：从基础实现到高级交互
华为·harmonyos
ifeng09181 天前
HarmonyOS状态管理精细化：控制渲染范围与变量拆分策略
华为·harmonyos
万少1 天前
记第一次鸿蒙应用上架之旅：一场略带遗憾的旅途
前端·harmonyos
HarmonyOS_SDK2 天前
【FAQ】HarmonyOS SDK 闭源开放能力 — Network Kit
harmonyos
爱笑的眼睛112 天前
HarmonyOS中MenuItem事件处理的深度解析：从基础到分布式实践
华为·harmonyos
热门推荐
01GitHub 镜像站点02UV安装并设置国内源03Linux下V2Ray安装配置指南04安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）05综合整理：pdf预览显示：你尝试预览的文件可能对你的计算机有害。如果你信任此文件以及其来源，请打开此文件以看其内容，如何解决以正常预览文件06Labelme从安装到标注：零基础完整指南07智能库存管理的需求预测模型：从业务痛点到落地代码的完整实践08BongoCat - 跨平台键盘猫动画工具09《大数据技术原理与应用》实验报告三 熟悉HBase常用操作10全面评测 | Photoshop 2026 新特性深度解析与实测体验
