【STM32】DMA超详细解析·入门级教程

目录

[1. DMA概述](#1. DMA概述)

[1.1 简介](#1.1 简介)

[1.2 存储器映像](#1.2 存储器映像)

[1.3 DMA框图](#1.3 DMA框图)

[1.4 基本结构](#1.4 基本结构)

[1.5 触发源选择](#1.5 触发源选择)

[1.6 数据宽度与对齐](#1.6 数据宽度与对齐)

[2. USART实现数据发送](#2. USART实现数据发送)

[3. DMA实现发送数据转运](#3. DMA实现发送数据转运)

[3.1 DMA初始化](#3.1 DMA初始化)

[3.1.1 传输方向](#3.1.1 传输方向)

[3.1.2 外设与存储器参数配置](#3.1.2 外设与存储器参数配置)

[3.1.2.1 起始地址](#3.1.2.1 起始地址)

[3.1.2.2 数据宽度](#3.1.2.2 数据宽度)

[3.1.2.3 地址是否自增](#3.1.2.3 地址是否自增)

[3.1.3 传输数据的大小](#3.1.3 传输数据的大小)

[3.1.4 模式选择](#3.1.4 模式选择)

[3.1.5 存储器到存储器配置（M2M）](#3.1.5 存储器到存储器配置（M2M）)

[3.1.5.1 模式1：存储器到外设（M2P）](#3.1.5.1 模式1：存储器到外设（M2P）)

[3.1.5.2 模式2：外设到存储器（P2M）](#3.1.5.2 模式2：外设到存储器（P2M）)

[3.1.5.3 模式3：存储器到存储器（M2M）](#3.1.5.3 模式3：存储器到存储器（M2M）)

[3.1.6 优先级配置](#3.1.6 优先级配置)

[3.1.7 DMA通道配置](#3.1.7 DMA通道配置)

[3.1.8 DMA中断配置](#3.1.8 DMA中断配置)

[3.2 DMA数据发送](#3.2 DMA数据发送)

[3.3 主函数代码](#3.3 主函数代码)

---

1. DMA概述

1.1 简介

DMA，全称Direct Memory Access，即直接存储器访问。

DMA传输将数据从一个地址空间复制到另一个地址空间，提供在外设和存储器之间或者存储器和存储器之间的高速数据传输，无须CPU干预，节省了CPU的资源。

如果没有不通过DMA，CPU传输数据还要以内核作为中转站，例如将ADC采集的数据转移到SRAM中。

而如果通过DMA的话，DMA控制器将获取到的外设数据存储到DMA通道中，然后通过DMA总线与DMA总线矩阵协调，将数据传输到SRAM中，期间不需内核参与。

主要特征：

• 同一个DMA模块上，多个请求间的优先权可以通过软件编程设置（共有四级：很高、高、中等和低），优先权设置相等时由硬件决定（请求0优先于请求1，依此类推）；
• 独立数据源和目标数据区的传输宽度（字节、半字、全字）；
• 可编程的数据传输数目：最大为65535；
• 对于大容量的STM32芯片有2个DMA控制器 两个DMA控制器，DMA1有7个通道，DMA2有5个通道。

1.2 存储器映像

计算机系统的五大组成部分：运算器、控制器、存储器、输入设备和输出设备。

其中运算器和控制器合在一起叫CPU。

STM32所有类型的存储器：

|--------|-------------|------------|---------------------|
| 类型 | 起始地址 | 存储器 | 用途 |
| ROM | 0x0800 0000 | 程序存储器Flash | 存储C语言编译后的程序代码 |
| ROM | 0x1FFF F000 | 系统存储器 | 存储BootLoader，用于串口下载 |
| ROM | 0x1FFF F800 | 选项字节 | 存储一些独立于程序代码的配置参数 |
| RAM | 0x2000 0000 | 运行内存SRAM | 存储运行过程中的临时变量 |
| RAM | 0x4000 0000 | 外设寄存器 | 存储各个外设的配置参数 |
| RAM | 0xE000 0000 | 内核外设寄存器 | 存储内核各个外设的配置参数 |

1.3 DMA框图

在看之前我们先需要搞懂一个概念什么是寄存器，寄存器是一种特殊的存储器，寄存器的每一位后面连接着一根导线，可以操作外设电平的状态，完成如操作引脚电平，开关的打开或者关闭，切换数据选择器，当做计数器等的操作：

所以寄存器可以说是连接软件和硬件的桥梁，软件读写寄存器就相当于在控制硬件的执行。

下面我们来看看DMA的框图：

①：DMA总线访问各个存储器；

②：DMA内部的多个通道进行独立的数据转运；

③：仲裁器用于管理多个通道，防止冲突；

④：DMA从设备用于配置DMA参数；

⑤：DMA请求用于硬件触发DMA的数据转运；

1.4 基本结构

上面的图看不懂，没关系，我们总结一下：

我们拆分一下，先看这部分：

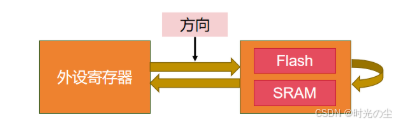

可以看出DMA的转运是后方向的，可以外设到内存，也可以内存到外设，我们可以通过函数进行控制：

#define DMA_DIR_PeripheralDST              ((uint32_t)0x00000010)
#define DMA_DIR_PeripheralSRC              ((uint32_t)0x00000000)
#define IS_DMA_DIR(DIR) (((DIR) == DMA_DIR_PeripheralDST) || \
                         ((DIR) == DMA_DIR_PeripheralSRC))

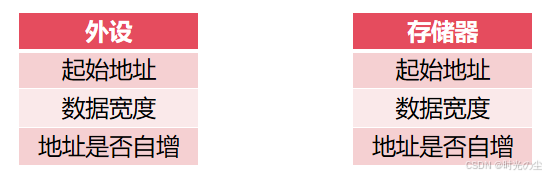

然后再来看看二者所需的数据：

首先是基地址，也就是两者的起始地址，这两个参数决定数据从哪里来到哪里去，所需函数：

//外设
  uint32_t DMA_PeripheralBaseAddr; /*!< Specifies the peripheral base address for DMAy Channelx. */

//存储器
  uint32_t DMA_MemoryBaseAddr;     /*!< Specifies the memory base address for DMAy Channelx. */

然后是数据宽度，其作用计时指定一次转运要按多大的数据宽度来进行，其可以选择字节（uint8_t），半字（uint16_t），字（uint32_t）：

#define DMA_PeripheralDataSize_Byte        ((uint32_t)0x00000000)
#define DMA_PeripheralDataSize_HalfWord    ((uint32_t)0x00000100)
#define DMA_PeripheralDataSize_Word        ((uint32_t)0x00000200)
#define IS_DMA_PERIPHERAL_DATA_SIZE(SIZE) (((SIZE) == DMA_PeripheralDataSize_Byte) || \
                                           ((SIZE) == DMA_PeripheralDataSize_HalfWord) || \
                                           ((SIZE) == DMA_PeripheralDataSize_Word))

其函数是：

//外设
  uint32_t DMA_PeripheralDataSize; /*!< Specifies the Peripheral data width.
                                        This parameter can be a value of @ref DMA_peripheral_data_size */

//存储器
  uint32_t DMA_MemoryDataSize;     /*!< Specifies the Memory data width.
                                        This parameter can be a value of @ref DMA_memory_data_size */

地址是否自增，作用是决定下次转运是不是要把地址移到下一个位置去，其参数可以选择使能或者失能：

#define DMA_PeripheralInc_Enable           ((uint32_t)0x00000040)
#define DMA_PeripheralInc_Disable          ((uint32_t)0x00000000)
#define IS_DMA_PERIPHERAL_INC_STATE(STATE) (((STATE) == DMA_PeripheralInc_Enable) || \
                                            ((STATE) == DMA_PeripheralInc_Disable))

其函数是：

//外设
  uint32_t DMA_PeripheralInc;      /*!< Specifies whether the Peripheral address register is incremented or not.
                                        This parameter can be a value of @ref DMA_peripheral_incremented_mode */

//存储器
  uint32_t DMA_MemoryInc;          /*!< Specifies whether the memory address register is incremented or not.
                                        This parameter can be a value of @ref DMA_memory_incremented_mode */

然后我们看看另一个参数：传输计数器，这个值表示DMA需要转运几次，你可以将其理解为他是一个自减计数器，假如你初始化的值为5，那么每次转运一次计数减1，当减到0的时候，DMA就不会在进行转运了，并且当其减到0，之前自增的地址又会回到起始地址，方便新一轮的转换：

  uint32_t DMA_BufferSize;         /*!< Specifies the buffer size, in data unit, of the specified Channel.
                                        The data unit is equal to the configuration set in DMA_PeripheralDataSize
                                        or DMA_MemoryDataSize members depending in the transfer direction. */

那么他是怎么进行新一轮的转换呢？这就要靠自动重装器，其作用就是当转运次数归零后，询问是否将转运次数回到最初值，这样如果我们配置为循环模式，DMA计数归零回到起始地址，而自动重装器又将DMA的数据恢复，这样就可以循环：

#define DMA_Mode_Circular                  ((uint32_t)0x00000020)
#define DMA_Mode_Normal                    ((uint32_t)0x00000000)
#define IS_DMA_MODE(MODE) (((MODE) == DMA_Mode_Circular) || ((MODE) == DMA_Mode_Normal))

函数：

  uint32_t DMA_Mode;               /*!< Specifies the operation mode of the DMAy Channelx.
                                        This parameter can be a value of @ref DMA_circular_normal_mode.
                                        @note: The circular buffer mode cannot be used if the memory-to-memory
                                              data transfer is configured on the selected Channel */

然后就是触发机制，主要配置其使能或者失能，使能软件触发，失能硬件触发：

#define DMA_M2M_Enable                     ((uint32_t)0x00004000)
#define DMA_M2M_Disable                    ((uint32_t)0x00000000)
#define IS_DMA_M2M_STATE(STATE) (((STATE) == DMA_M2M_Enable) || ((STATE) == DMA_M2M_Disable))

这里需要注意一点软件触发不能和循环一起使用。

因为软件触发就是想将传输计数器清零，但是循环模式我们上面也说了清零后会进行自动重装，因此不能一起使用。

最后就是，使能DMA，也就是开启DMA：

1.5 触发源选择

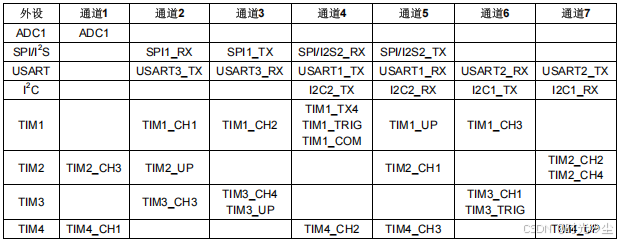

对于硬件触发我们需要根据不同的触发源，选择不同的通道，软件触发就随便了：

其不同的外设，需要对应不同的通道，可以参考上下图：

这里我们需要考虑一个问题：当多个DMA请求同时到来时，是如何工作呢？

STM32的DMA仲裁器处理多请求时，其优先级判定分为两个明确的阶段：

软件优先级：这是你可以在程序中配置的。每个数据流（Stream）或通道（Channel）都可以被设置为以下四个等级之一：

• 非常高（Very High）
• 高（High）
• 中（Medium）
• 低（Low）

硬件优先级： 当两个或更多请求的软件优先级相同时，仲裁器会转而依靠硬件规则来裁决：编号较小的数据流或通道，拥有更高的优先级。例如，DMA1的优先级高于DMA2。

1.6 数据宽度与对齐

根据下表，简单来说就是右对齐，要是目标宽度不够，取最低位（可以参考第四行），要是目标宽度比源端宽度大则高位补零（可以参考第二或者三行）：

2. USART实现数据发送

对于串口的原理这里不进行过多表述，这里为了方便寻找资源，我直接使用江协/江科大的串口代码，在这里演示一下不使用DMA转运出现的效果。

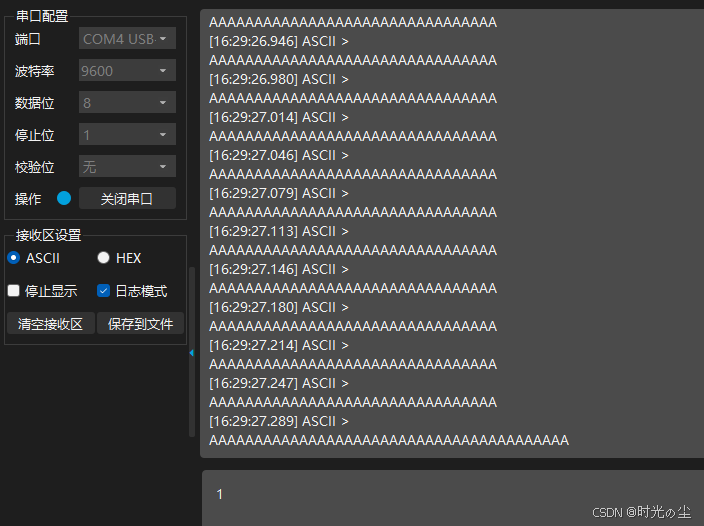

程序设计：通过USART1发送5000个A的数据，同时通过GPIO0口电亮一颗LED灯进行循环亮灭，看看会出现什么情况。其中工程模版，我用的之前移植好的ZET6的代码：

STM32f103ZET6移植工程模版_freertos菜鸟教程资源-CSDN下载

首先对于串口，可以自己去复制江协的代码，这里我对初始化函数名称进行了一个简单的修改，其他的都没有动：

#include "stm32f10x.h"
#include <stdio.h>
#include <stdarg.h>

uint8_t Serial_TxPacket[4];				//定义发送数据包数组，数据包格式：FF 01 02 03 04 FE
uint8_t Serial_RxPacket[4];				//定义接收数据包数组
uint8_t Serial_RxFlag;					//定义接收数据包标志位

void Usart_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA10引脚初始化为上拉输入

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

	/*中断输出配置*/
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);			//开启串口接收数据的中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);			//配置NVIC为分组2

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;					//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;		//选择配置NVIC的USART1线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;		//指定NVIC线路的抢占优先级为1
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;		//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);							//将结构体变量交给NVIC_Init，配置NVIC外设

	/*USART使能*/
	USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}


/**
  * 函    数：串口发送一个字节
  * 参    数：Byte 要发送的一个字节
  * 返 回 值：无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}

/**
  * 函    数：串口发送一个数组
  * 参    数：Array 要发送数组的首地址
  * 参    数：Length 要发送数组的长度
  * 返 回 值：无
  */
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)		//遍历数组
	{
		Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址
  * 返 回 值：无
  */
void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止
	{
		Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据
	}
}

/**
  * 函    数：次方函数（内部使用）
  * 返 回 值：返回值等于X的Y次方
  */
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;	//设置结果初值为1
	while (Y --)			//执行Y次
	{
		Result *= X;		//将X累乘到结果
	}
	return Result;
}

/**
  * 函    数：串口发送数字
  * 参    数：Number 要发送的数字，范围：0~4294967295
  * 参    数：Length 要发送数字的长度，范围：0~10
  * 返 回 值：无
  */
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字
	}
}

/**
  * 函    数：使用printf需要重定向的底层函数
  * 参    数：保持原始格式即可，无需变动
  * 返 回 值：保持原始格式即可，无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

/**
  * 函    数：自己封装的prinf函数
  * 参    数：format 格式化字符串
  * 参    数：... 可变的参数列表
  * 返 回 值：无
  */
void Serial_Printf(char *format, ...)
{
	char String[100];				//定义字符数组
	va_list arg;					//定义可变参数列表数据类型的变量arg
	va_start(arg, format);			//从format开始，接收参数列表到arg变量
	vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中
	va_end(arg);					//结束变量arg
	Serial_SendString(String);		//串口发送字符数组（字符串）
}

/**
  * 函    数：串口发送数据包
  * 参    数：无
  * 返 回 值：无
  * 说    明：调用此函数后，Serial_TxPacket数组的内容将加上包头（FF）包尾（FE）后，作为数据包发送出去
  */
void Serial_SendPacket(void)
{
	Serial_SendByte(0xFF);
	Serial_SendArray(Serial_TxPacket, 4);
	Serial_SendByte(0xFE);
}

/**
  * 函    数：获取串口接收数据包标志位
  * 参    数：无
  * 返 回 值：串口接收数据包标志位，范围：0~1，接收到数据包后，标志位置1，读取后标志位自动清零
  */
uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)			//如果标志位为1
	{
		Serial_RxFlag = 0;
		return 1;					//则返回1，并自动清零标志位
	}
	return 0;						//如果标志位为0，则返回0
}

/**
  * 函    数：USART1中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void USART1_IRQHandler(void)
{
	static uint8_t RxState = 0;		//定义表示当前状态机状态的静态变量
	static uint8_t pRxPacket = 0;	//定义表示当前接收数据位置的静态变量
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断
	{
		uint8_t RxData = USART_ReceiveData(USART1);				//读取数据寄存器，存放在接收的数据变量

		/*使用状态机的思路，依次处理数据包的不同部分*/

		/*当前状态为0，接收数据包包头*/
		if (RxState == 0)
		{
			if (RxData == 0xFF)			//如果数据确实是包头
			{
				RxState = 1;			//置下一个状态
				pRxPacket = 0;			//数据包的位置归零
			}
		}
		/*当前状态为1，接收数据包数据*/
		else if (RxState == 1)
		{
			Serial_RxPacket[pRxPacket] = RxData;	//将数据存入数据包数组的指定位置
			pRxPacket ++;				//数据包的位置自增
			if (pRxPacket >= 4)			//如果收够4个数据
			{
				RxState = 2;			//置下一个状态
			}
		}
		/*当前状态为2，接收数据包包尾*/
		else if (RxState == 2)
		{
			if (RxData == 0xFE)			//如果数据确实是包尾部
			{
				RxState = 0;			//状态归0
				Serial_RxFlag = 1;		//接收数据包标志位置1，成功接收一个数据包
			}
		}

		USART_ClearITPendingBit(USART1, USART_IT_RXNE);		//清除标志位
	}
}

#ifndef __SERIAL_H
#define __SERIAL_H

#include <stdio.h>

extern uint8_t Serial_TxPacket[];
extern uint8_t Serial_RxPacket[];

void Usart_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void Serial_SendString(char *String);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char *format, ...);

void Serial_SendPacket(void);
uint8_t Serial_GetRxFlag(void);

#endif

来到主函数，我们创建一个宏定义，循环在串口发送缓冲区写入5000个A，然后进行发送，为了方便观察实验效果，我将该函数写在while循环之外，这样发送完成后LED灯就能正常工作，前后可以做个对比：

#define Sum_Duff_Size 5000

for(int i = 0;i<Sum_Duff_Size;i++)
{
    Serial_TxPacket[Sum_Duff_Size] = 'P';
}

Serial_SendArray(Serial_TxPacket, Sum_Duff_Size);

完整main函数：

#include "stm32f10x.h"
#include "LED.h"
#include "Usart_DMA.h"

#include "Delay.h"

#define Sum_Duff_Size 5000

int main(void)
{
	LED_GPIO_Config();
	Usart_Init();

	for(int i = 0;i<Sum_Duff_Size;i++)
	{
		Serial_TxPacket[i] = 'P';
	}

	Serial_SendArray(Serial_TxPacket, Sum_Duff_Size);

	while (1)
	{
		GPIO_SetBits(GPIOB,GPIO_Pin_0);
		Delay_ms(500);
		GPIO_ResetBits(GPIOB,GPIO_Pin_0);
		Delay_ms(500);
	}
}

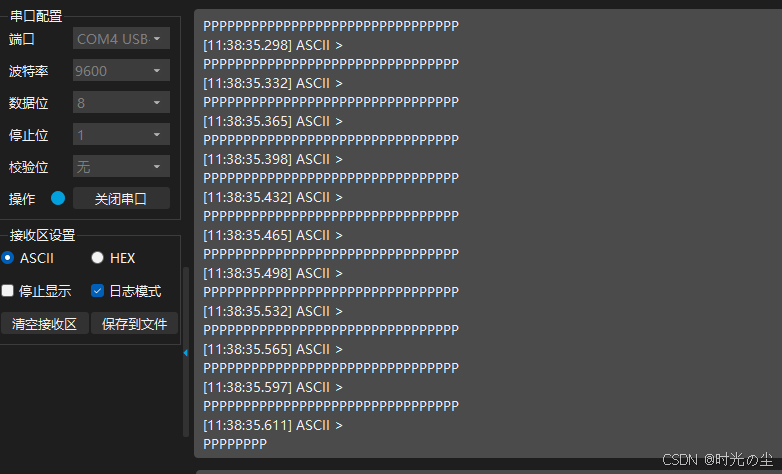

此时我们下载程序，会发现串口持续打印数据，但是此时LED灯被卡着无法进行闪烁，需要等待数据发送完成才能进行下一步的操作：

由于每发送或接收一个字节，串口都会产生一个中断。CPU需要停下当前的工作，保存现场，跳转到中断服务程序，处理这一个字节的数据（例如，将数据从接收缓冲区复制到用户数组，或从用户数组加载下一个要发送的字节），然后恢复现场，继续之前的工作。这么做就会导致CPU大量时间浪费在数据的传输上，阻塞后续功能的实现，并且对于115200的波特率，每秒就有115200个字节，意味着CPU每秒要被中断11.5万次，负担极重。

为了减轻CPU的负担，我们引入DMA进行数据转运。DMA模式下CPU只需要在传输开始前，对DMA控制器进行配置，告诉它数据的源地址、目标地址和传输长度。之后，整个数据块的传输（比如1024个字节）就完全由DMA控制器接管。在整个块传输完成或达到半传输、传输完成时，DMA才会产生一个中断通知CPU。CPU在此期间可以完全不受打扰地执行其他任务，或者进入低功耗模式。

3. DMA实现发送数据转运

在开始编写代码前我们进行一些准备工作，首先找到这张图，我们根据这张图进行DMA代码的配置：

为了方便代码的阅读，我们将上方串口的代码部分，除了串口初始化的代码，其余全部删除：

#include "stm32f10x.h"
#include <stdio.h>
#include <stdarg.h>
#include <string.h>

void Usart_Init(void)
{
    /*开启时钟*/
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);    //开启USART1的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);    //开启GPIOA的时钟

    /*GPIO初始化*/
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);                    //将PA9引脚初始化为复用推挽输出

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);                    //将PA10引脚初始化为上拉输入

    /*USART初始化*/
    USART_InitTypeDef USART_InitStructure;                    //定义结构体变量
    USART_InitStructure.USART_BaudRate = 9600;                //波特率
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;    //硬件流控制，不需要
    USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;    //模式，发送模式和接收模式均选择
    USART_InitStructure.USART_Parity = USART_Parity_No;        //奇偶校验，不需要
    USART_InitStructure.USART_StopBits = USART_StopBits_1;    //停止位，选择1位
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;        //字长，选择8位
    USART_Init(USART1, &USART_InitStructure);                //将结构体变量交给USART_Init，配置USART1

    /*中断输出配置*/
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);            //开启串口接收数据的中断

    /*NVIC中断分组*/
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);            //配置NVIC为分组2

    /*NVIC配置*/
    NVIC_InitTypeDef NVIC_InitStructure;                    //定义结构体变量
    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;        //选择配置NVIC的USART1线
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;            //指定NVIC线路使能
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;        //指定NVIC线路的抢占优先级为1
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;        //指定NVIC线路的响应优先级为1
    NVIC_Init(&NVIC_InitStructure);                            //将结构体变量交给NVIC_Init，配置NVIC外设

    /*USART使能*/
    USART_Cmd(USART1, ENABLE);                                //使能USART1，串口开始运行
}

添加头文件：

#include "Usart_DMA.h"

3.1 DMA初始化

首先常规的初始化配置，开启DMA的时钟，定义结构体变量：

    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);  // 开启DMA时钟

    DMA_InitTypeDef DMA_InitStructure;  // 定义结构体变量

对于结构体变量的参数：

/**
  * @brief  DMA 初始化结构体定义
  */

typedef struct
{
  uint32_t DMA_PeripheralBaseAddr; /*!< 指定DMAy通道x的外设基地址 */

  uint32_t DMA_MemoryBaseAddr;     /*!< 指定DMAy通道x的存储器基地址 */

  uint32_t DMA_DIR;                /*!< 指定外设是源还是目的地。
                                        此参数可以是 @ref DMA_data_transfer_direction 中的值 */

  uint32_t DMA_BufferSize;         /*!< 指定通道的缓冲区大小，以数据单元为单位。
                                        数据单元等于在DMA_PeripheralDataSize或DMA_MemoryDataSize
                                        成员中设置的配置，具体取决于传输方向 */

  uint32_t DMA_PeripheralInc;      /*!< 指定外设地址寄存器是否递增。
                                        此参数可以是 @ref DMA_peripheral_incremented_mode 中的值 */

  uint32_t DMA_MemoryInc;          /*!< 指定存储器地址寄存器是否递增。
                                        此参数可以是 @ref DMA_memory_incremented_mode 中的值 */

  uint32_t DMA_PeripheralDataSize; /*!< 指定外设数据宽度。
                                        此参数可以是 @ref DMA_peripheral_data_size 中的值 */

  uint32_t DMA_MemoryDataSize;     /*!< 指定存储器数据宽度。
                                        此参数可以是 @ref DMA_memory_data_size 中的值 */

  uint32_t DMA_Mode;               /*!< 指定DMAy通道x的操作模式。
                                        此参数可以是 @ref DMA_circular_normal_mode 中的值。
                                        @注意：如果在所选通道上配置了存储器到存储器数据传输，
                                              则不能使用循环缓冲区模式 */

  uint32_t DMA_Priority;           /*!< 指定DMAy通道x的软件优先级。
                                        此参数可以是 @ref DMA_priority_level 中的值 */

  uint32_t DMA_M2M;                /*!< 指定DMAy通道x是否将用于存储器到存储器传输。
                                        此参数可以是 @ref DMA_memory_to_memory 中的值 */
}DMA_InitTypeDef;

3.1.1 传输方向

根据框图我们知道，DMA数据转运的方向有三种：外设到存储器、存储器到外设、存储器到存储器。

而我们想要通过芯片向电脑传输数据，就是存储器到外设，因此配备：

    DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;                      // 数据传输方向：存储器到外设

对于DMA_DIR的参数，可以参考：

/** @defgroup DMA_data_transfer_direction
  * @{
  */

#define DMA_DIR_PeripheralDST              ((uint32_t)0x00000010)//存储器→外设
#define DMA_DIR_PeripheralSRC              ((uint32_t)0x00000000)//外设→存储器
#define IS_DMA_DIR(DIR) (((DIR) == DMA_DIR_PeripheralDST) || \
                         ((DIR) == DMA_DIR_PeripheralSRC))

对于存储器到存储器的设置，又一个具体的参数下面会涉及到，可以通过目录直接跳转过去。

3.1.2 外设与存储器参数配置

我们需要对如下参数进行配置：

3.1.2.1 起始地址

首先对于起始地址，对于外设的起始地址，由于我们使用的是串口1进行数据传输，所以这里我们需要采用其数据寄存器（DR）的地址，这里我们创建一个宏定义，使串口1指向DR寄存器：

#define USART_DR_ADDRESS   ((uint32_t)&(USART1->DR))

对于存储器的起始地址，我们创建一个发送缓冲区（也就是一个数组即可）：

#define USART_TX_BUFFER_SIZE 5000 // 定义发送缓冲区大小

uint8_t Usart_Tx_Buf[USART_TX_BUFFER_SIZE];

此时的起始地址配置：

    DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)USART_DR_ADDRESS;  // 外设基地址：串口1数据寄存器


    DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)Usart_Tx_Buf;         // 存储器基地址：发送缓冲区

3.1.2.2 数据宽度

对于数据宽度的取值，可以分为：

/** @defgroup DMA_peripheral_data_size
  * @{
  */

#define DMA_PeripheralDataSize_Byte        ((uint32_t)0x00000000)// 字节（8位）
#define DMA_PeripheralDataSize_HalfWord    ((uint32_t)0x00000100)// 半字（16位）
#define DMA_PeripheralDataSize_Word        ((uint32_t)0x00000200)// 字（32位）
#define IS_DMA_PERIPHERAL_DATA_SIZE(SIZE) (((SIZE) == DMA_PeripheralDataSize_Byte) || \
                                           ((SIZE) == DMA_PeripheralDataSize_HalfWord) || \
                                           ((SIZE) == DMA_PeripheralDataSize_Word))

宏定义	数据宽度	字节数	适用场景
DMA_PeripheralDataSize_Byte	8位	1字节	串口、SPI字节传输
DMA_PeripheralDataSize_HalfWord	16位	2字节	ADC12位数据、16位外设
DMA_PeripheralDataSize_Word	32位	4字节	32位外设、内存批量操作

这里全设成字节：

    DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; // 外设数据宽度：字节

    DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;        // 存储器数据宽度：字节

3.1.2.3 地址是否自增

这个可以简单的看出，Enable使能自增，Disable禁止自增：

/** @defgroup DMA_peripheral_incremented_mode
  * @{
  */

#define DMA_PeripheralInc_Enable           ((uint32_t)0x00000040)
#define DMA_PeripheralInc_Disable          ((uint32_t)0x00000000)
#define IS_DMA_PERIPHERAL_INC_STATE(STATE) (((STATE) == DMA_PeripheralInc_Enable) || \
                                            ((STATE) == DMA_PeripheralInc_Disable))

首先对于外设地址，前面我们也提到了，我们使用的是串口的数据寄存器（DR），所有数据都要写入到同一个USART数据寄存器，串口硬件会自动将数据移出，不需要改变寄存器地址：

    DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;        // 外设地址不自增

对于存储器的数据，如果不自增，所有数据都会写入同一个内存位置，会进行数据的覆盖，导致数据丢失，因此需要自增：

    DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;                // 存储器地址自增

3.1.3 传输数据的大小

也就是一次性传输数据的量，我们前面举例传输的是5000字节，那么这里也设置为5000：

#define SENDBUFF_SIZE 5000 // 一次发送的数据量

    DMA_InitStructure.DMA_BufferSize = SENDBUFF_SIZE;                      // 传输数据大小

注意，这个量不是代表的字节数，而是而是数据项的数量，例如：

// 示例1：字节传输
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
DMA_InitStructure.DMA_BufferSize = 100;  // 传输100个字节（100 * 1字节）

// 示例2：半字传输
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
DMA_InitStructure.DMA_BufferSize = 100;  // 传输200个字节（100 * 2字节）

// 示例3：字传输
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;
DMA_InitStructure.DMA_BufferSize = 100;  // 传输400个字节（100 * 4字节）

3.1.4 模式选择

模式选择可以进行单次模式或者循环模式进行数据传输：

#define DMA_Mode_Circular                  ((uint32_t)0x00000020)    // 循环模式
#define DMA_Mode_Normal                    ((uint32_t)0x00000000)    // 普通模式

#define IS_DMA_MODE(MODE) (((MODE) == DMA_Mode_Circular) || ((MODE) == DMA_Mode_Normal))

这里我们只进行单次传输：

    DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;                          // 普通模式（发送完成停止）

3.1.5 存储器到存储器配置（M2M）

对于存储器到存储器的配置有专门的参数配置：

  uint32_t DMA_M2M;                /*!< Specifies if the DMAy Channelx will be used in memory-to-memory transfer.
                                        This parameter can be a value of @ref DMA_memory_to_memory */

其参数如下：

/** @defgroup DMA_memory_to_memory
  * @{
  */

#define DMA_M2M_Enable                     ((uint32_t)0x00004000)
#define DMA_M2M_Disable                    ((uint32_t)0x00000000)
#define IS_DMA_M2M_STATE(STATE) (((STATE) == DMA_M2M_Enable) || ((STATE) == DMA_M2M_Disable))

常见的配置有：

3.1.5.1 模式1：存储器到外设（M2P）

DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;  // 禁用M2M模式
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;  // 存储器→外设

3.1.5.2 模式2：外设到存储器（P2M）

DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;  // 禁用M2M模式
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;  // 外设→存储器

3.1.5.3 模式3：存储器到存储器（M2M）

DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;   // 使能M2M模式
// 注意：M2M模式下DMA_DIR参数通常被忽略

3.1.6 优先级配置

对于优先级的配置，我们上面介绍的时候知道其优先级分为四级：

#define DMA_Priority_VeryHigh              ((uint32_t)0x00003000)    // 非常高优先级
#define DMA_Priority_High                  ((uint32_t)0x00002000)    // 高优先级
#define DMA_Priority_Medium                ((uint32_t)0x00001000)    // 中等优先级
#define DMA_Priority_Low                   ((uint32_t)0x00000000)    // 低优先级

#define IS_DMA_PRIORITY(PRIORITY) (((PRIORITY) == DMA_Priority_VeryHigh) || \
                                   ((PRIORITY) == DMA_Priority_High) || \
                                   ((PRIORITY) == DMA_Priority_Medium) || \
                                   ((PRIORITY) == DMA_Priority_Low))

不同优先级的适用场景：

优先级级别	数值	适用场景
VeryHigh	最高	实时性要求极高的数据传输
High	高	重要外设，如USB、以太网
Medium	中	一般外设，如SPI、I2C
Low	低	不重要的后台传输

    DMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh;                // 最高优先级

3.1.7 DMA通道配置

由于我们使用的是USART1_TX，因此需要初始化通道4：

    DMA_Init(DMA1_Channel4, &DMA_InitStructure);// 初始化DMA通道 - USART1_TX使用通道4

同时为了确保DMA从干净的状态开始工作，避免误触发中断或错误状态，这里我们还需要清除所有旧的状态标志位：

    DMA_ClearFlag(DMA1_FLAG_GL4 | DMA1_FLAG_TC4 | DMA1_FLAG_HT4 | DMA1_FLAG_TE4);// 清除DMA通道4的所有标志位

对于这几个标志位的含义：

标志位	含义	说明
DMA1_FLAG_GL4	全局标志	通道4的全局中断标志
DMA1_FLAG_TC4	传输完成	数据全部传输完成时置位
DMA1_FLAG_HT4	半传输完成	传输完成一半数据时置位
DMA1_FLAG_TE4	传输错误	传输过程中发生错误时置位

对于DMA1的各通道标志位，其实就更改一下后缀的数字：

通道	全局标志	传输完成	半传输	传输错误
Channel1	DMA1_FLAG_GL1	DMA1_FLAG_TC1	DMA1_FLAG_HT1	DMA1_FLAG_TE1
Channel2	DMA1_FLAG_GL2	DMA1_FLAG_TC2	DMA1_FLAG_HT2	DMA1_FLAG_TE2
Channel3	DMA1_FLAG_GL3	DMA1_FLAG_TC3	DMA1_FLAG_HT3	DMA1_FLAG_TE3
Channel4	DMA1_FLAG_GL4	DMA1_FLAG_TC4	DMA1_FLAG_HT4	DMA1_FLAG_TE4
Channel5	DMA1_FLAG_GL5	DMA1_FLAG_TC5	DMA1_FLAG_HT5	DMA1_FLAG_TE5
Channel6	DMA1_FLAG_GL6	DMA1_FLAG_TC6	DMA1_FLAG_HT6	DMA1_FLAG_TE6
Channel7	DMA1_FLAG_GL7	DMA1_FLAG_TC7	DMA1_FLAG_HT7	DMA1_FLAG_TE7

3.1.8 DMA中断配置

首先使能传输完成中断：

    DMA_ITConfig(DMA1_Channel4, DMA_IT_TC, ENABLE);// 使能传输完成中断

其中对于DMA的中断类型：

DMA_IT_TC    // Transfer Complete - 传输完成中断
DMA_IT_HT    // Half Transfer - 半传输完成中断
DMA_IT_TE    // Transfer Error - 传输错误中断

配置NVIC：

    // 配置DMA传输完成中断
    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = DMA1_Channel4_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

初始不使能DMA，等待数据准备好后再使能：

DMA_Cmd(DMA1_Channel4, DISABLE);

3.2 DMA数据发送

首先创建一个数据发送标志位，注意使用volatile声明，防止编译器优化：

volatile uint8_t dma_busy = 0; // DMA发送状态标志

设置一个while循环，根据标志位，等待DMA数据发送完成：

void USART_WaitDMAFinish(void)
{
    while (dma_busy)
    {
        // 等待DMA发送完成
    }
}

首先判断一下传输的数据是否为空，或者超出缓冲区范围，如果是则直接返回，不进行数据传输，若是满足，则通过wait函数等待上一次的数据完成，完成后复制本次数据到缓冲区，配置DMA传输数据长度，然后清除标志位，设置忙状态，然后使能DMA发送中断：

void USART_SendDataDMA(uint8_t *data, uint16_t len)
{
	//若是数据为0，或者超范围直接返回，不进行数据转运
    if (len == 0 || len > USART_TX_BUFFER_SIZE)
        return;

    USART_WaitDMAFinish();// 等待上一次DMA传输完成
    memcpy(Usart_Tx_Buf, data, len);// 复制数据到发送缓冲区
    DMA_SetCurrDataCounter(DMA1_Channel4, len);// 配置DMA传输数据长度

    DMA_ClearFlag(DMA1_FLAG_GL4 | DMA1_FLAG_TC4 | DMA1_FLAG_HT4 | DMA1_FLAG_TE4); // 清除所有DMA标志
    dma_busy = 1;// 设置忙标志

    DMA_Cmd(DMA1_Channel4, ENABLE); // 使能DMA
    USART_DMACmd(USART1, USART_DMAReq_Tx, ENABLE);// 使能USART的DMA发送
}

然后回进入到中断当中，如果数据传输完成标志位置0，进行下一次数据传输，这里我们只进行发送，不进行后续处理，因此没有后续代码，想要进行一些处理的可以自行添加：

// DMA传输完成中断服务函数
void DMA1_Channel4_IRQHandler(void)
{
    if (DMA_GetITStatus(DMA1_IT_TC4))
    {
        DMA_ClearITPendingBit(DMA1_IT_TC4); // 清除中断标志
        DMA_Cmd(DMA1_Channel4, DISABLE);    // 禁用DMA
        dma_busy = 0;                       // 清除忙标志

        // 可以在这里添加发送完成回调函数
    }
}

3.3 主函数代码

主函数部分就是将刚刚的串口发送，更改为DMA的发送：

#include "stm32f10x.h"
#include "LED.h"
#include "Usart_DMA.h"

#include "Delay.h"

#define Sum_Duff_Size 5000
extern uint8_t Usart_Tx_Buf[USART_TX_BUFFER_SIZE];

int main(void)
{
	LED_GPIO_Config();
	Usart_Init();
	DMA_Config();

	for(int i = 0;i<Sum_Duff_Size;i++)
	{
		Usart_Tx_Buf[i] = 'A';
	}

	USART_SendDataDMA(Usart_Tx_Buf,Sum_Duff_Size);

	while (1)
	{
		GPIO_SetBits(GPIOB,GPIO_Pin_0);
		Delay_ms(500);
		GPIO_ResetBits(GPIOB,GPIO_Pin_0);
		Delay_ms(500);
	}
}

我们可以运行看一下效果：

运行后可以发现，串口在正常打印数据的同时，LED灯也在正常的闪烁（这里没法放视频，就不进行演示了，可以自行看一下效果）。

完整工程：

基于STM32实现串口的DMA数据转运.zip资源-CSDN下载

STM32学习笔记_时光の尘的博客-CSDN博客
FreeRTOS实战（四）·USART串口实现DMA数据转运（江协/江科大代码移植）_freertos dma-CSDN博客
