在电力电子技术日新月异的当下，MOSFET 作为承载能量转换与电路控制的核心功率器件，其性能表现直接决定了终端产品的能效水平、运行稳定性与使用寿命。从工业自动化生产线的核心控制单元，到消费电子的高效电源适配器；从新能源领域的小型逆变器，到汽车电子中的电机驱动系统，高压 MOSFET 的品质与可靠性始终是行业创新发展的关键支撑。

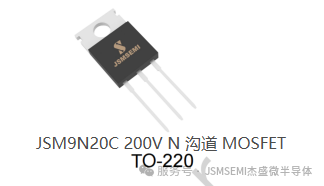

杰盛微半导体深耕功率器件领域多年，凭借对核心技术的执着追求、严苛的全流程品质管控以及对市场需求的深刻洞察，正式推出JSM9N20C 200V N 沟道 MOSFET。这款凝聚了杰盛微技术沉淀的新品，以五大核心优势重塑 200V 级 MOSFET 的性能标准，为多场景高压应用提供兼具高效、可靠与灵活的一站式解决方案，助力行业客户实现产品升级与创新突破。
一 、 低阻高效，功耗控制迈入新高度
导通电阻（RDS (on)）是衡量 MOSFET 能效的核心指标，直接决定了器件工作时的导通损耗，进而影响整机的能耗与散热压力。杰盛微通过优化芯片结构设计、采用先进的半导体工艺制程，使 JSM9N20C 在能效表现上实现了显著突破：在 VGS=10V、ID=4.5A 的典型工作条件下，其静态漏源导通电阻最大值仅为 0.4Ω，处于同规格产品的行业领先水平。
更低的导通电阻意味着在同等工作电流下，器件的导通损耗大幅降低，不仅能直接提升整机的能源利用效率，还能有效减少热量产生，降低系统的散热设计压力。即使在大电流持续工作的严苛场景中，JSM9N20C 仍能保持稳定的低阻特性，避免因温升过高导致的性能衰减，为大功率设备提供持续、可靠的功率支撑。这一特性使其在高频开关电源、电机驱动等对能效要求严苛的应用中具备突出优势，帮助客户轻松满足日益严格的节能标准。
二、 典型应用场景：赋能多领域产业升级
凭借卓越的综合性能与全面的参数配置，JSM9N20C 的应用场景覆盖各类高压电力电子领域，为不同行业的产品升级提供强大动力：
1. 开关电源领域
在高频开关电源、工业控制电源、消费电子适配器等应用中，JSM9N20C 的低导通损耗与快速开关特性能够显著提升电源效率，减少待机功耗，帮助客户打造符合能效标准的高品质电源产品；其宽电压范围与高可靠性则确保了电源在不同输入电压条件下的稳定运行。
2. 逆变器领域
小型光伏逆变器、高频逆变器等产品对 MOSFET 的电压耐受能力、开关速度与可靠性要求极高。JSM9N20C 的 200V 漏源电压、快速开关响应以及 100% 雪崩测试认证，能够完美适配逆变器的工作需求，确保能量转换过程的高效与稳定，助力新能源应用的普及。
3. 电机驱动领域
直流电机驱动、步进电机驱动等场景中，MOSFET 需要承受大电流、高频开关的工作压力。JSM9N20C 的低导通电阻、9.0A 最大漏极电流以及优异的温度稳定性，能够为电机提供平稳、高效的驱动信号，同时减少驱动损耗，提升电机的运行效率与使用寿命，适用于工业自动化、机器人、家电等领域的电机控制。
4. 其他工业应用
在 UPS 不间断电源、电焊机、照明设备驱动等工业场景中，JSM9N20C 的通用 TO-220 封装便于系统集成，高功率损耗承载能力与宽温工作特性能够适应工业环境的严苛要求，为设备的稳定运行提供可靠保障。
三、关键参数：硬核性能，数据说话

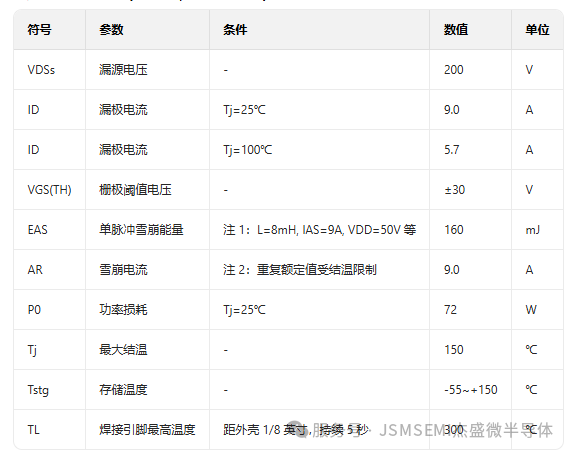

（1）最大额定值

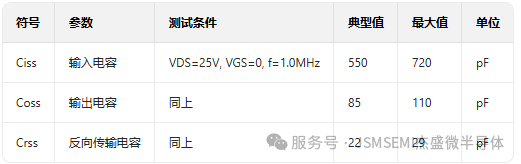

（2）动态特性

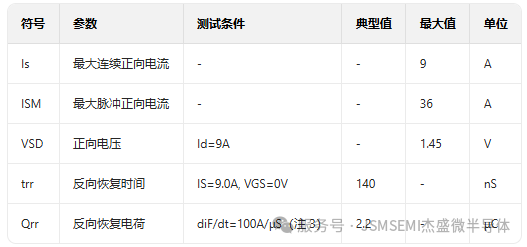

（3）漏源二极管特性
四、 宽压稳工，极端工况可靠性拉满
在高压电力电子应用中，器件面临的工作环境复杂多变，电压波动、过载冲击等极端工况时有发生，因此电压耐受能力与极端工况适应性是衡量产品可靠性的核心标准。JSM9N20C 在可靠性设计上层层加码，为客户提供坚如磐石的性能保障。
该器件的漏源击穿电压（BVDSS）高达 200V，栅极阈值电压（VGS (th)）范围为 2~4V，能够灵活适应不同电压等级的应用需求，为电路设计提供充足的电压冗余。更值得关注的是，JSM9N20C 经过 100% 雪崩测试认证，单脉冲雪崩能量（EAS）可达 160mJ，雪崩电流（AR）高达 9.0A（测试条件：L=8mH、IAS=9A、VDD=50V、RG=25Ω，起始结温 25℃），即使在突发过载、电压尖峰等极端工况下，也能有效吸收能量，保护器件不受损坏，大幅降低系统故障风险。
同时，JSM9N20C 具备宽广的工作温度范围：结温（Tj）最高可达 150℃，存储温度范围为 - 55~+150℃，能够适应从低温户外环境到高温工业车间的各类工作场景。此外，器件的栅极正向 / 反向漏电流（IGSSF/IGSSR）最大值仅为 ±100nA，零栅压漏极电流（IDSS）最大值 1μA（Vds=200V、Vgs=0V），极低的静态漏电流确保了器件在待机状态下的低功耗表现，进一步提升了系统的综合能效。
五、 硬核参数，全场景性能有迹可循
除了五大核心优势外，JSM9N20C 的全面参数配置进一步夯实了其在全场景应用中的性能实力，从电流承载、功率处理到二极管特性，每一项参数都经过精准调校，确保产品在不同工况下的稳定表现。
核心电气参数亮点
-
电流承载能力：在 25℃结温下，最大漏极电流（ID）可达 9.0A；即使在 100℃的高温环境中，仍能保持 5.7A 的稳定输出，满足中大功率应用的电流需求；
-
功率处理能力：25℃结温下，器件的功率损耗（P0）可达 72W，具备较强的功率承载能力，能够适应高负载工作场景；
-
二极管特性：漏源二极管最大连续正向电流（Is）为 9A，最大脉冲正向电流（ISM）高达 36A，正向电压（VSD）最大值 1.45V（ID=9A），反向恢复时间（trr）典型值 140nS，反向恢复电荷（Qrr）典型值 2.2μC（测试条件：IS=9.0A、VGS=0V、diF/dt=100A/μS），优异的二极管特性确保了器件在续流场景中的高可靠性；
-
温度稳定性：击穿电压温度系数（△BVDSS/△TJ）典型值为 0.55V/℃（测试条件：ID=250μA，参考 25℃），良好的温度系数使器件在不同温度环境下的电压特性保持稳定，避免因温度变化导致的性能波动。
