前端图形引擎架构设计：双引擎架构设计

猪猪拆迁队2025-11-14 20:01

ECS渲染引擎架构文档

写在前面

之前写过一篇ECS文章，为什么还要再写一个，本质上因为之前的文档，截止到目前来说，变化巨大，底层已经改了很多很多，所以有必要把一些内容拎出来单独去说。

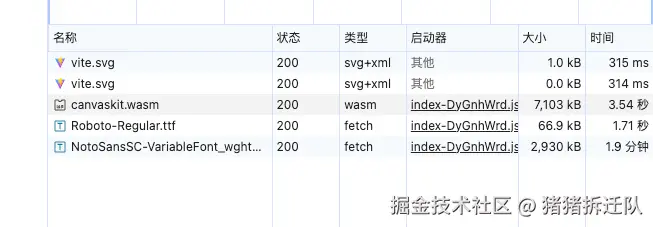

由于字体文件较大，加载时间会比较久😞

另外如果有性能问题，我会及时修复，引擎改造时间太仓促，只要不是内存泄漏，暂时没去处理。

还有很多东西要做。

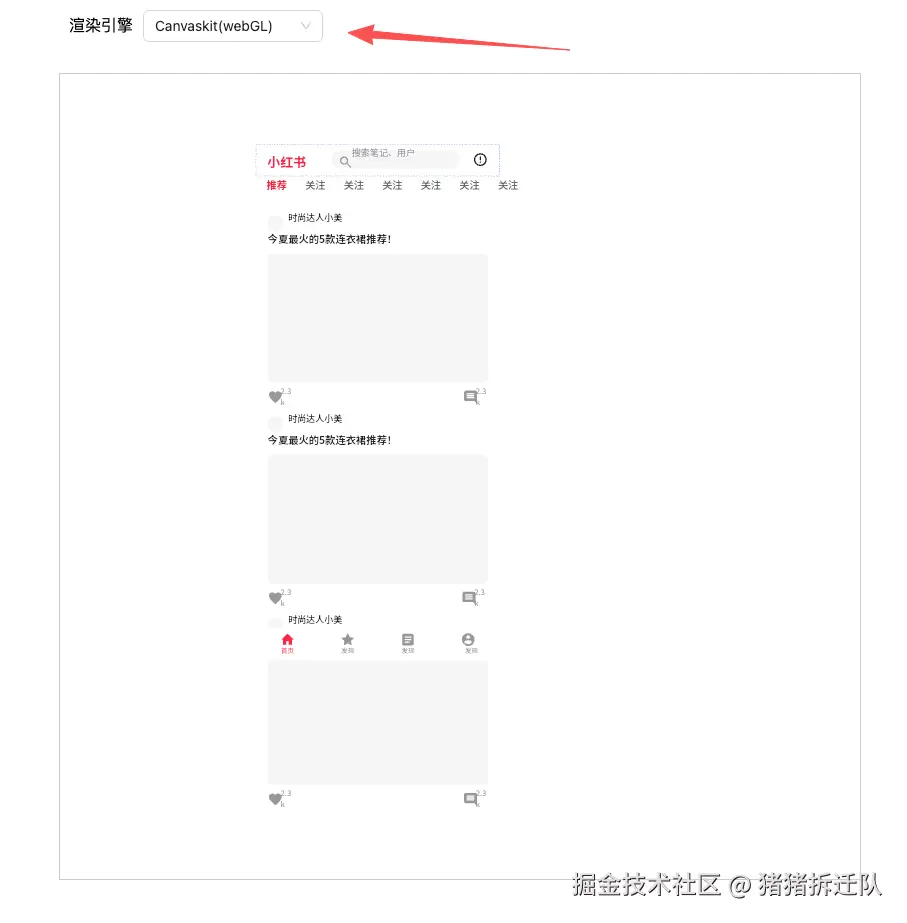

体验地址：baiyuze.github.io/design/#/ca...

项目概览

Duck-Core 是一个基于 ECS（Entity-Component-System）架构 构建的高性能 Canvas 渲染引擎，专为复杂图形编辑场景设计。引擎的核心特色在于双渲染后端架构 、插件化系统设计 和极致的渲染性能优化。

核心技术栈

  • CanvasKit-WASM - Google Skia 图形库的 WebAssembly 移植版
  • Canvas2D API - 浏览器原生渲染接口

架构核心亮点

ECS 架构模式 - 数据驱动的实体组件系统，实现逻辑与数据完全解耦

双引擎架构 - Canvas2D 与 CanvasKit 双渲染后端，运行时无缝切换

插件化设计 - 开放式扩展点，支持自定义渲染器、系统和组件

极致性能 - 颜色编码拾取、离屏渲染、渲染节流等多重优化

整体架构设计

整个引擎采用分层架构，从底层的渲染抽象到顶层的用户交互，每一层职责清晰且可独立替换。

graph TB subgraph "应用层" A[React 组件] --> B[Canvas 画布组件] end subgraph "引擎核心层" B --> C[Engine 引擎实例] C --> D[Core 状态管理器] C --> E[Camera 相机控制] C --> F[Entity Manager 实体管理] end subgraph "系统层 - System" C --> G[EventSystem 事件系统] G --> H[InputSystem 输入系统] G --> I[RenderSystem 渲染系统] G --> J[PickingSystem 拾取系统] G --> K[DragSystem 拖拽系统] G --> L[SelectionSystem 选择系统] G --> M[ZoomSystem 缩放系统] G --> M[FpsSystem FPS] end subgraph "渲染层 - Renderer" I --> N[RendererManager 渲染管理器] N --> O{选择渲染后端} O -->|Canvas2D| P[Canvas2D 渲染器组] O -->|CanvasKit| Q[CanvasKit 渲染器组] P --> R[RectRender] P --> S[EllipseRender] P --> T[TextRender] Q --> U[RectRender] Q --> V[EllipseRender] Q --> W[TextRender] end subgraph "数据层 - Component" X[StateStore 状态仓库] X --> Y[Position] X --> Z[Size] X --> AA[Color] X --> AB[Rotation] X --> AC[Selected] end D <--> X I --> X J --> X K --> X L --> X style C fill:#4A90E2,color:#fff style N fill:#E94B3C,color:#fff style X fill:#6ECB63,color:#fff style G fill:#F39C12,color:#fff

ECS 架构深度解析

什么是 ECS 架构？

ECS（Entity-Component-System）是一种源自游戏引擎的设计模式，它彻底改变了传统面向对象的继承体系，转而采用组合优于继承的理念。

三大核心概念：

  1. Entity（实体） - 仅是一个唯一 ID，不包含任何数据和逻辑
  2. Component（组件） - 纯数据结构，描述实体的属性（如位置、颜色、大小）
  3. System（系统） - 纯逻辑处理单元，操作特定组件组合的实体
graph TB subgraph "传统 OOP 继承方式" A1[GameObject] A1 --> A2[Rectangle] A1 --> A3[Circle] A1 --> A4[Text] A2 --> A5[DraggableRectangle] A3 --> A6[SelectableCircle] style A1 fill:#ff9999 end subgraph "ECS 组合方式" B1[Entity 123] -.拥有.-> B2[Position] B1 -.拥有.-> B3[Size] B1 -.拥有.-> B4[Color] B5[Entity 456] -.拥有.-> B6[Position] B5 -.拥有.-> B7[Font] B5 -.拥有.-> B8[Selected] B9[RenderSystem] --> B2 & B3 & B4 B10[DragSystem] --> B2 B11[SelectionSystem] --> B8 style B1 fill:#99ccff style B5 fill:#99ccff style B9 fill:#99ff99 style B10 fill:#99ff99 style B11 fill:#99ff99 end

ECS 架构的核心优势

1. 极致的解耦性

传统 OOP 中，功能通过继承链紧密耦合。而 ECS 中，系统只依赖组件接口，实体的行为完全由组件组合决定。

typescript 复制代码
// ❌ 传统方式：紧耦合的继承链
class Shape {
  render() { /* ... */ }
}
class DraggableShape extends Shape {
  drag() { /* ... */ }
}
class SelectableDraggableShape extends DraggableShape {
  select() { /* ... */ }
}

// ✅ ECS 方式：组件自由组合
const rect = createEntity()
addComponent(rect, Position, { x: 100, y: 100 })
addComponent(rect, Size, { width: 200, height: 150 })
addComponent(rect, Draggable, {})  // 可拖拽
addComponent(rect, Selected, {})   // 可选中
2. 强大的可扩展性

新增功能无需修改现有代码，只需添加新的组件和系统：

3. 天然的并行处理能力

系统之间无共享状态，可以安全地并行执行：

typescript 复制代码
// 多个系统可以同时读取同一个组件
async function updateFrame() {
  await Promise.all([
    physicsSystem.update(),   // 读取 Position
    renderSystem.update(),    // 读取 Position
    collisionSystem.update(), // 读取 Position
  ])
}
System 系统架构

系统负责处理逻辑，通过查询 StateStore 获取需要的组件数据：

typescript 复制代码
abstract class System {
  abstract update(stateStore: StateStore): void
}

class RenderSystem extends System {
  update(stateStore: StateStore) {
    // 查询所有拥有 Position 组件的实体
    for (const [entityId, position] of stateStore.position) {
      const size = stateStore.size.get(entityId)
      const color = stateStore.color.get(entityId)
      const type = stateStore.type.get(entityId)

      // 根据类型调用对应的渲染器
      this.renderMap.get(type)?.draw(entityId)
    }
  }
}

系统完整列表：

graph TB A[EventSystem
事件总线] --> B[InputSystem
输入捕获] A --> C[HoverSystem
悬停检测] A --> D[ClickSystem
点击处理] A --> E[DragSystem
拖拽逻辑] A --> F[SelectionSystem
选择管理] A --> G[ZoomSystem
缩放控制] A --> H[ScrollSystem
滚动平移] A --> I[PickingSystem
图形拾取] A --> J[RenderSystem
渲染绘制] A --> K[FpsSystem
性能监控] style A fill:#F39C12,color:#fff style J fill:#E74C3C,color:#fff style I fill:#3498DB,color:#fff

双引擎架构设计

架构设计理念

不同的应用场景对渲染引擎有不同的需求：

  • 简单场景：需要快速启动、体积小、兼容性好
  • 复杂场景：需要高性能、丰富特效、大量图形

传统方案通常只支持单一渲染后端，难以兼顾两者。本引擎采用双引擎可切换架构，在运行时动态选择最优渲染后端。

graph TB A[应用启动] --> B{检测场景复杂度} B -->|简单场景
< 100 图形| C[Canvas2D 引擎] B -->|复杂场景
> 100 图形| D[CanvasKit 引擎] B -->|用户手动指定| E[用户选择] C --> F[浏览器原生 API] D --> G[Skia WASM 引擎] C --> H[渲染输出] D --> H I[运行时切换] -.->|热切换| C I -.->|热切换| D style C fill:#90EE90 style D fill:#87CEEB style H fill:#FFD700

渲染后端对比

特性 Canvas2D CanvasKit (Skia)
启动速度 ⚡️ 即时（0ms） 🐢 需加载 WASM（~2s）
包体积 ✅ 0 KB ⚠️ ~1.5 MB
浏览器兼容性 ✅ 100% ⚠️ 需支持 WASM
渲染性能 🟡 中等 🟢 优秀
复杂路径渲染 🟡 一般 🟢 优秀
文字渲染 🟡 质量一般 🟢 亚像素级
滤镜特效 ❌ 有限 ✅ 丰富
离屏渲染 ✅ 支持 ✅ 支持
最佳场景 简单图形、快速原型 复杂设计、高性能需求

RendererManager 渲染管理器

RendererManager 是双引擎架构的核心枢纽，负责渲染器的注册、切换和调度：

typescript 复制代码
class RendererManager {
  rendererName: 'Canvas2D' | 'Canvaskit' = 'Canvaskit'

  // 渲染器映射表
  renderer: {
    rect: typeof RectRender
    ellipse: typeof EllipseRender
    text: typeof TextRender
    img: typeof ImgRender
    polygon: typeof PolygonRender
  }

  // 切换渲染后端
  setRenderer(name: 'Canvas2D' | 'Canvaskit') {
    this.rendererName = name

    if (name === 'Canvas2D') {
      this.renderer = Canvas2DRenderers
    } else {
      this.renderer = CanvaskitRenderers
    }
  }
}

渲染器切换流程：

sequenceDiagram participant U as 用户操作 participant E as Engine participant RM as RendererManager participant RS as RenderSystem participant R1 as Canvas2D Renderer participant R2 as CanvasKit Renderer U->>E: setRenderer('Canvas2D') E->>RM: setRenderer('Canvas2D') RM->>RM: 加载 Canvas2D 渲染器组 RM-->>E: 切换完成 E->>RS: 触发重新渲染 RS->>RM: 获取 rect 渲染器 RM-->>RS: 返回 Canvas2D.RectRender RS->>R1: 调用 draw() 方法 R1->>R1: 使用 ctx.fillRect() Note over U,R2: 用户再次切换引擎 U->>E: setRenderer('Canvaskit') E->>RM: setRenderer('Canvaskit') RM->>RM: 加载 CanvasKit 渲染器组 RM-->>E: 切换完成 E->>RS: 触发重新渲染 RS->>RM: 获取 rect 渲染器 RM-->>RS: 返回 CanvasKit.RectRender RS->>R2: 调用 draw() 方法 R2->>R2: 使用 canvas.drawRect()

渲染器统一接口

所有渲染器实现相同的接口，保证可替换性：

typescript 复制代码
abstract class BaseRenderer extends System {
  constructor(protected engine: Engine) {
    super()
  }

  // 统一的渲染接口
  abstract draw(entityId: string): void

}

自定义渲染器扩展

引擎支持用户自定义渲染器，只需实现 System 接口：

typescript 复制代码
// 1. 创建自定义渲染器
class CustomStarRender extends System {
  draw(entityId: string) {
    const points = this.getComponent<Polygon>(entityId, 'polygon')
    const color = this.getComponent<Color>(entityId, 'color')

    // 自定义绘制逻辑
    const ctx = this.engine.ctx
    ctx.beginPath()
    points.points.forEach((p, i) => {
      i === 0 ? ctx.moveTo(p.x, p.y) : ctx.lineTo(p.x, p.y)
    })
    ctx.closePath()
    ctx.fillStyle = color.fill
    ctx.fill()
  }
}
const customRenderMap = {
  star: CustomStarRender
}
// 2. 注册到引擎
new RendererRegistry().register({
  "custom": customRenderMap
})

字体渲染优化

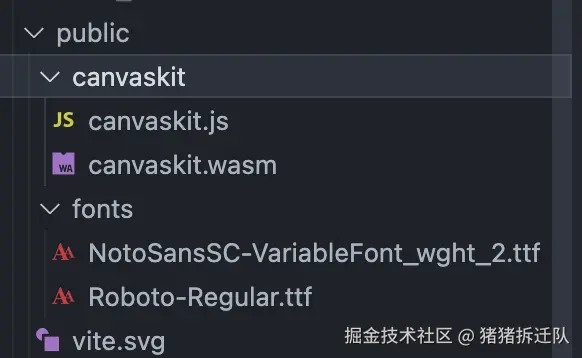

CanvasKit 需要预加载字体文件，引擎实现了字体管理器：

typescript 复制代码
async function loadFonts(CanvasKit: any) {
  const fontsBase = import.meta.env?.MODE === 'production'
    ? '/design/fonts/'
    : '/fonts/'

  const [robotoFont, notoSansFont] = await Promise.all([
    fetch(`${fontsBase}Roboto-Regular.ttf`).then(r => r.arrayBuffer()),
    fetch(`${fontsBase}NotoSansSC-VariableFont_wght_2.ttf`).then(r => r.arrayBuffer()),
  ])

  const fontMgr = CanvasKit.FontMgr.FromData(robotoFont, notoSansFont)
  return fontMgr
}

// 在 CanvasKit 初始化时调用
export async function createCanvasKit() {
  const CanvasKit = await initCanvasKit()
  const FontMgr = await loadFonts(CanvasKit)
  return { CanvasKit, FontMgr }
}

引擎工厂模式

使用工厂函数创建不同配置的引擎实例：

typescript 复制代码
export function createCanvasRenderer(engine: Engine) {
  // Canvas2D 引擎创建器
  const createCanvas2D = (config: DefaultConfig) => {
    const canvas = document.createElement('canvas')
    const dpr = window.devicePixelRatio || 1
    canvas.style.width = config.width + 'px'
    canvas.style.height = config.height + 'px'
    canvas.width = config.width * dpr
    canvas.height = config.height * dpr

    const ctx = canvas.getContext('2d', {
      willReadFrequently: true,
    }) as CanvasRenderingContext2D
    ctx.scale(dpr, dpr)

    config.container.appendChild(canvas)

    return { canvasDom: canvas, canvas: ctx, ctx }
  }

  // CanvasKit 引擎创建器
  const createCanvasKitSkia = async (config: DefaultConfig) => {
    const { CanvasKit, FontMgr } = await createCanvasKit()
    const canvasDom = document.createElement('canvas')
    const dpr = window.devicePixelRatio || 1

    canvasDom.style.width = config.width + 'px'
    canvasDom.style.height = config.height + 'px'
    canvasDom.width = config.width * dpr
    canvasDom.height = config.height * dpr
    canvasDom.id = 'canvasKitCanvas'

    config.container.appendChild(canvasDom)

    const surface = CanvasKit.MakeWebGLCanvasSurface('canvasKitCanvas')
    const canvas = surface!.getCanvas()

    return {
      canvasDom,
      surface,
      canvas: canvas,
      FontMgr: FontMgr,
      ck: CanvasKit,
    }
  }

  return {
    createCanvas2D,
    createCanvasKitSkia,
  }
}

Engine 引擎核心

Engine 类是整个渲染系统的中枢，协调所有子系统的运行：

typescript 复制代码
class Engine implements EngineContext {
  camera: Camera = new Camera()
  entityManager: Entity = new Entity()
  SystemMap: Map<string, System> = new Map()
  rendererManager: RendererManager = new RendererManager()

  canvas!: Canvas  // 渲染画布（类型取决于渲染后端）
  ctx!: CanvasRenderingContext2D
  ck!: CanvasKit

  constructor(public core: Core, rendererName?: string) {
    // 初始化渲染器
    this.rendererManager.rendererName = rendererName || 'Canvaskit'
    this.rendererManager.setRenderer(this.rendererManager.rendererName)
  }

  // 添加系统
  addSystem(system: System) {
    this.system.push(system)
    this.SystemMap.set(system.constructor.name, system)
  }

  // 获取系统
  getSystemByName<T extends System>(name: string): T | undefined {
    return this.SystemMap.get(name) as T
  }

  // 清空画布（适配双引擎）
  clear() {
    const canvas = this.canvas as any
    if (canvas?.clearRect) {
      // Canvas2D 清空方式
      canvas.clearRect(0, 0, this.defaultSize.width, this.defaultSize.height)
    } else {
      // CanvasKit 清空方式
      this.canvas.clear(this.ck.WHITE)
    }
  }
}

插件化系统设计

系统即插件

引擎的所有功能都以 System 形式实现，每个 System 都是独立的插件。这种设计带来极高的灵活性：

graph TB A[Engine 核心] --> B{System Manager} B --> C[核心系统] B --> D[可选系统] B --> E[自定义系统] C --> C1[EventSystem
必需] C --> C2[RenderSystem
必需] D --> D1[DragSystem
拖拽功能] D --> D2[ZoomSystem
缩放功能] D --> D3[FpsSystem
性能监控] E --> E1[UndoRedoSystem
撤销重做] E --> E2[SnappingSystem
吸附对齐] E --> E3[AnimationSystem
动画播放] style C1 fill:#e74c3c,color:#fff style C2 fill:#e74c3c,color:#fff style D1 fill:#3498db,color:#fff style D2 fill:#3498db,color:#fff style D3 fill:#3498db,color:#fff style E1 fill:#2ecc71,color:#fff style E2 fill:#2ecc71,color:#fff style E3 fill:#2ecc71,color:#fff

核心系统详解

1. EventSystem - 事件总线

EventSystem 是整个引擎的调度中枢，协调所有其他系统的执行：

typescript 复制代码
class EventSystem extends System {
  private eventQueue: Event[] = []

  update(stateStore: StateStore) {
    // 执行系统更新顺序
    this.executeSystem('InputSystem')      // 1. 捕获输入
    this.executeSystem('HoverSystem')      // 2. 检测悬停
    this.executeSystem('ClickSystem')      // 3. 处理点击
    this.executeSystem('DragSystem')       // 4. 处理拖拽
    this.executeSystem('ZoomSystem')       // 5. 处理缩放
    this.executeSystem('SelectionSystem')  // 6. 更新选择
    this.executeSystem('PickingSystem')    // 7. 更新拾取缓存
    this.executeSystem('RenderSystem')     // 8. 最后渲染
  }

}
2. RenderSystem - 渲染系统

RenderSystem 负责将实体绘制到画布：

typescript 复制代码
class RenderSystem extends System {
  private renderMap = new Map<string, BaseRenderer>()

  constructor(engine: Engine) {
    super()
    this.engine = engine
    this.initRenderMap()
  }

  // 初始化渲染器映射
  initRenderMap() {
    Object.entries(this.engine.rendererManager.renderer).forEach(
      ([type, RendererClass]) => {
        this.renderMap.set(type, new RendererClass(this.engine))
      }
    )
  }

  async update(stateStore: StateStore) {
    // 清空画布
    this.engine.clear()

    // 应用相机变换
    this.engine.canvas.save()
    this.engine.canvas.translate(
      this.engine.camera.translateX,
      this.engine.camera.translateY
    )
    this.engine.canvas.scale(
      this.engine.camera.zoom,
      this.engine.camera.zoom
    )

    // 遍历所有实体进行渲染
    for (const [entityId, pos] of stateStore.position) {
      this.engine.canvas.save()
      this.engine.canvas.translate(pos.x, pos.y)

      const type = stateStore.type.get(entityId)
      await this.renderMap.get(type)?.draw(entityId)

      this.engine.canvas.restore()
    }

    this.engine.canvas.restore()
  }
}

DSL 配置系统

DSL 配置系统

设计目标

DSL（Domain Specific Language）模块的目标是将图形场景序列化为 JSON 格式，实现：

  1. 场景持久化 - 保存到数据库或本地存储
  2. 场景传输 - 前后端数据交换
  3. 场景快照 - 撤销/重做功能的基础
  4. 模板复用 - 创建可复用的图形模板

配置结构

typescript 复制代码
interface DSLParams {
  type: 'rect' | 'ellipse' | 'text' | 'img' | 'polygon'
  id?: string
  position: { x: number; y: number }
  size?: { width: number; height: number }
  color?: { fill: string; stroke: string }
  rotation?: { value: number }
  scale?: { value: number }
  zIndex?: { value: number }
  selected?: { isSelected: boolean }
  // 形状特定属性
  font?: { family: string; size: number; weight: string }
  radius?: { value: number }
  polygon?: { points: Point[] }
}

DSL 解析器

typescript 复制代码
class DSL {
  constructor(params: DSLParams) {
    this.type = params.type
    this.id = params.id || this.generateId()
    this.position = new Position(params.position)
    this.size = params.size ? new Size(params.size) : new Size()
    this.color = params.color ? new Color(params.color) : new Color()
    // ... 初始化其他组件
  }

  // 转换为纯数据对象
  toJSON(): DSLParams {
    return {
      type: this.type,
      id: this.id,
      position: { x: this.position.x, y: this.position.y },
      size: { width: this.size.width, height: this.size.height },
      color: { fill: this.color.fill, stroke: this.color.stroke },
      // ...
    }
  }
}

低耦合架构实践

依赖方向

整个引擎严格遵循依赖倒置原则：

graph TB A[应用层
React 组件] --> B[引擎接口
Engine API] B --> C[系统层
System] C --> D[组件层
Component] C --> E[实体层
Entity] F[渲染层
Renderer] --> G[渲染接口
BaseRenderer] C --> G style B fill:#f39c12,color:#fff style G fill:#f39c12,color:#fff

关键设计：

  • 上层依赖接口，不依赖具体实现
  • System 不直接依赖 Renderer，通过 RendererManager 解耦
  • Component 纯数据，零依赖

总结

Duck-Core 前端渲染引擎通过以下设计实现了高性能、高扩展性：

核心优势

  1. ECS 架构 - 数据与逻辑完全分离，组件自由组合
  2. 双引擎架构 - Canvas2D 与 CanvasKit 可热切换，兼顾兼容性与性能
  3. 插件化系统 - 所有功能以 System 形式实现，按需加载
  4. 低耦合设计 - 接口隔离、依赖倒置、事件驱动
  5. 极致性能 - 渲染节流、离屏缓存、视口裁剪、内存优化
相关推荐
宋辰月2 小时前
学习react第三天
前端·学习·react.js
bug总结2 小时前
更新原生小程序封装（新增缓存订阅）完美解决
前端·缓存·小程序
GISer_Jing2 小时前
Node.js 开发实战：从入门到精通
javascript·后端·node.js
5335ld2 小时前
后端给的post 方法但是要求传表单数据格式（没有{}）
开发语言·前端·javascript·vue.js·ecmascript
二川bro2 小时前
第33节：程序化生成与无限地形算法
前端·算法·3d·threejs
q***51892 小时前
Spring Boot 条件注解：@ConditionalOnProperty 完全解析
java·spring boot·后端
QDKuz2 小时前
掌握Vue2转Vue3, Options API 转 Composition API
前端·javascript·vue.js
老前端的功夫3 小时前
前端Echarts性能优化：从卡顿到流畅的百万级数据可视化
前端·javascript
进击的野人3 小时前
深入解析localStorage：前端数据持久化的核心技术
前端·javascript
热门推荐
01GitHub 镜像站点02UV安装并设置国内源03安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）04综合整理：pdf预览显示：你尝试预览的文件可能对你的计算机有害。如果你信任此文件以及其来源，请打开此文件以看其内容，如何解决以正常预览文件05Linux下V2Ray安装配置指南06BongoCat - 跨平台键盘猫动画工具07Labelme从安装到标注：零基础完整指南08jdk21下载、安装（Windows、Linux、macOS）09智能库存管理的需求预测模型：从业务痛点到落地代码的完整实践10NVIDIA显卡驱动、CUDA、cuDNN 和 TensorRT 版本匹配指南
