一、芯片核心定位

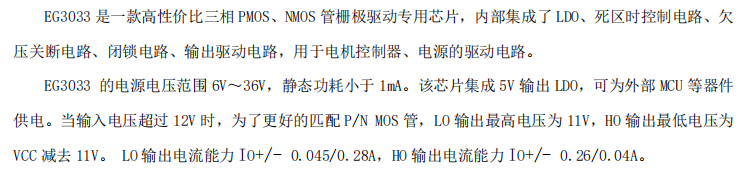

EG3033 是一款高性价比的三相P/N MOS管栅极驱动专用芯片 ，内置5V LDO、死区控制、欠压保护和闭锁电路 ，专用于电机控制器、电源转换 等需要同时驱动PMOS和NMOS的三相桥式电路。
二、关键电气参数详解
电源电压特性：
- VCC1输入范围：5.5V至36V
为内部LDO提供电源输入，支持从低压到高压的宽范围供电。 - VCC2输入范围：6V至36V
驱动电路供电电源，适应多种功率MOS管的驱动电压需求。 - VCC2开启电压：5.8V典型值
当VCC2电压超过此阈值时，驱动电路开始工作。 - VCC2关断电压：5.2V典型值
当VCC2电压低于此值时，芯片进入欠压保护状态。

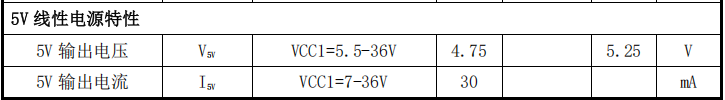

LDO输出特性：
- 5V输出电压：4.75V至5.25V
为外部MCU或逻辑电路提供稳定电源，负载调整率优良。 - 输出电流能力：30mA典型值
满足大多数控制电路的供电需求。

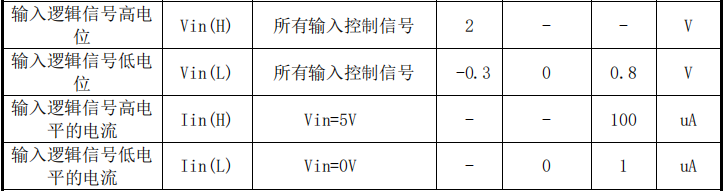

输入逻辑特性：
- 高电平阈值：>2V
兼容3.3V和5V逻辑系统，具有良好的接口适应性。 - 低电平阈值：<0.8V
提供足够的噪声容限，确保在干扰环境下的稳定工作。 - 输入电流：<100μA
对前级驱动电路的负载要求极低。

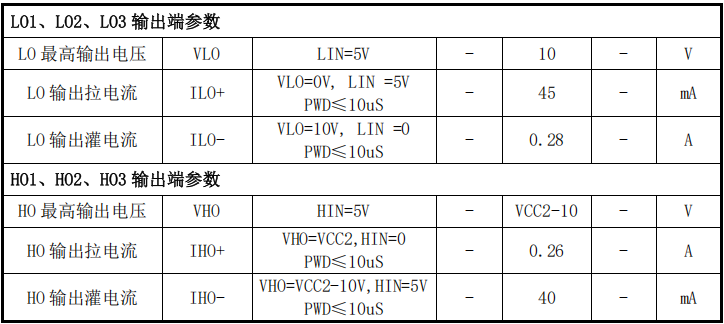

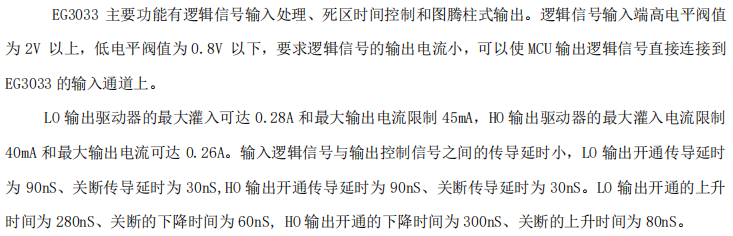

输出驱动能力：
- LO输出拉电流：45mA典型值
控制NMOS管开启的驱动能力。 - LO输出灌电流：0.28A典型值
控制NMOS管关断的驱动能力。 - HO输出拉电流：0.26A典型值
控制PMOS管开启的驱动能力。 - HO输出灌电流：40mA典型值
控制PMOS管关断的驱动能力。

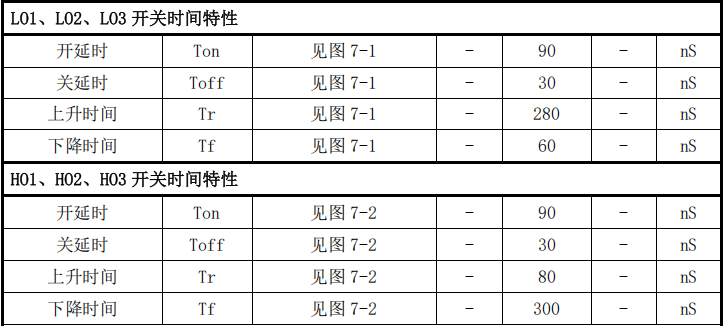

开关时间特性：
- 开通延时：90ns典型值
从输入信号有效到输出开始响应的延迟时间。 - 关断延时：30ns典型值
从输入信号无效到输出开始关断的延迟时间。 - LO上升时间：280ns，下降时间：60ns
NMOS管驱动的开关速度特性。 - HO上升时间：80ns，下降时间：300ns
PMOS管驱动的开关速度特性。
死区时间特性：
- 死区时间：60ns典型值 智能插入的死区时间，有效防止同桥臂上下管直通。
三、芯片架构与工作原理
三相独立驱动架构：
- EG3033集成三组完全独立的驱动通道，每组包含高端（HO）和低端（LO）输出，可同时驱动三相桥式电路中的PMOS和NMOS管。
智能死区控制：
- 内部集成固定的死区时间控制电路，当输入信号变化时自动插入死区时间，防止同桥臂上下管同时导通造成的直通短路。

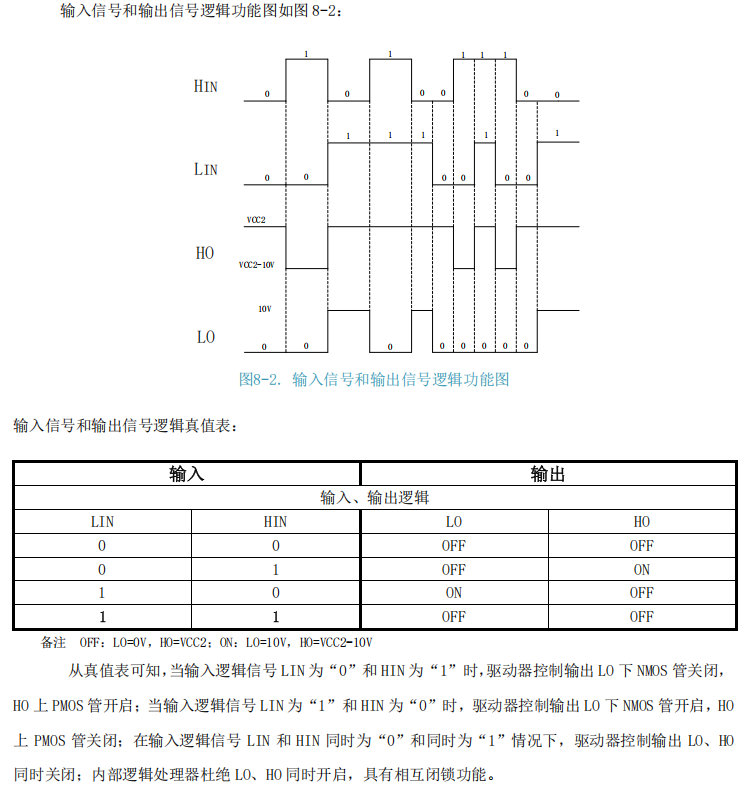

闭锁保护机制：
- 当HIN和LIN输入同时为高或同时为低时，芯片自动关闭对应通道的两个输出，内置的闭锁电路彻底杜绝上下管同时导通的可能性。
LDO电源管理：
- 内置5V/50mA线性稳压器，可为外部MCU等控制电路提供稳定电源，简化系统电源设计。
四、应用设计要点
电源设计考虑：
- VCC1引脚需根据输入电压串联适当功率电阻
在高压应用场合降低芯片功耗，提高可靠性。 - VCC2引脚需就近布置足够的去耦电容
建议使用1μF以上陶瓷电容，确保驱动电流供应。 - 5V输出需外接1μF-10μF贴片电容
保证LDO输出的稳定性。
PCB布局规范：
- 驱动输出走线应短而直，减少寄生电感
- 功率地和信号地应分开布局，在芯片附近单点连接
- VCC1和VCC2的去耦电容必须紧靠芯片引脚
- 敏感信号线应远离功率回路和噪声源
输入信号处理：
- 可直接连接MCU的GPIO引脚
由于输入电流极小，无需额外的缓冲电路。 - 未使用的输入引脚应通过下拉电阻接地
确保系统处于确定状态。
五、典型应用场景
变频水泵控制器：
- 驱动三相水泵电机中的功率MOS管，完善的死区保护和闭锁功能确保长期可靠运行。
筋膜枪驱动系统：
- 在健身设备中提供高效的三相电机驱动，快速的开关特性确保动力响应。
工业风扇控制：
- 为工业通风设备中的三相电机提供可靠的驱动解决方案。
吸尘器电机驱动：
- 在家用清洁设备中驱动高速电机，支持PWM调速控制。
电源转换系统：
- 在三相DC-AC或AC-DC变换器中驱动功率开关管。
六、调试与故障处理
常见问题分析：
- 输出波形异常：
检查PCB布局，缩短驱动回路，验证死区时间设置。 - 芯片发热严重：
确认负载电容是否过大，检查电源设计是否合理。 - 驱动能力不足：
对于特大功率MOS管，可外接推挽电路增强驱动能力。 - 保护功能误触发：
检查电源质量，确保VCC1和VCC2电压稳定。 - 逻辑控制异常：
验证输入信号电平时序，检查闭锁功能是否正常工作。
七、设计验证要点
开关性能测试：
- 使用示波器观测输入输出波形，验证开关时序和死区时间。
负载能力验证：
- 在不同容性负载条件下测试驱动波形质量。
LDO性能测试：
- 测量5V输出的电压精度和负载调整率。
温度测试：
- 在全功率工作条件下监测芯片温升。
保护功能测试：
- 验证欠压保护和闭锁功能的可靠性。
八、总结
EG3033 通过其三相独立驱动架构、内置LDO电源、智能的死区控制和可靠的闭锁保护 ，为三相电机驱动和电源转换应用 提供了完整的解决方案。其宽电源电压范围 适应多种应用场景，独特的P/N MOS驱动能力 支持灵活的拓扑设计，完善的安全机制 确保系统可靠性。在实际设计中，合理的电源配置、优化的PCB布局和恰当的信号处理是发挥芯片性能的关键。
文档出处
本文基于屹晶微电子EG3033芯片数据手册V1.2版本整理编写，结合三相桥式驱动电路设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
