小华HC32L136K8TA 单片机LED(三)

oshan20122025-11-18 16:19

一、将前面建立好的工程文件gpio_output文件夹复制一份，命名为LED_TEST. 将LED_TEST\MDK\gpio_output.uvprojx,改为LED_TEST.uvprojx.双击这个文件打开工程。

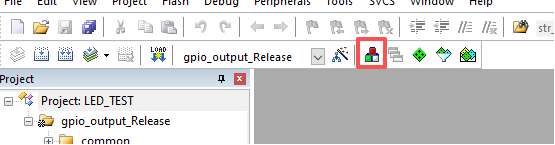

点击这里的工程管理项目如下图:

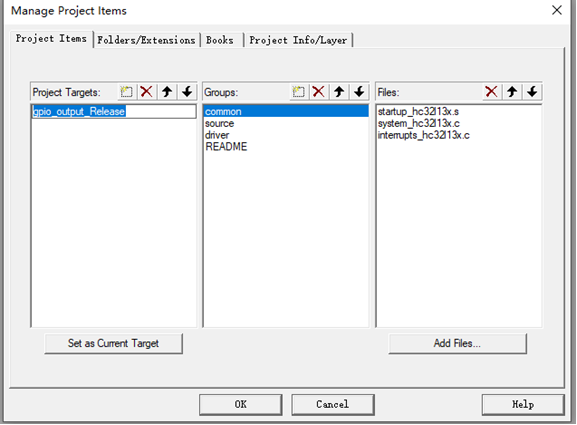

双击Project Targets 这里，重命名为LED_TEST(名字随意)然后单击ok按钮。

二、代码修改如下

c 复制代码

#include "gpio.h"

static void App_LedInit(void);

int32_t main(void)
{
    ///< LED端口初始化
    App_LedInit();

    while(1)
    {
        ///< LED点亮
        Gpio_ClrIO(GpioPortD, GpioPin5);
        delay1ms(1000);

        ///< LED关闭
        Gpio_SetIO(GpioPortD, GpioPin5);
        delay1ms(1000);
    }
}


static void App_LedInit(void)
{
    stc_gpio_cfg_t stcGpioCfg;

    ///< 打开GPIO外设时钟门控
    Sysctrl_SetPeripheralGate(SysctrlPeripheralGpio, TRUE);

    ///< 端口方向配置->输出(其它参数与以上（输入）配置参数一致)
    stcGpioCfg.enDir = GpioDirOut;
    ///< 端口上下拉配置->无上下拉
    stcGpioCfg.enPu = GpioPuDisable;
    stcGpioCfg.enPd = GpioPdDisable;

    ///< LED关闭
    Gpio_SetIO(GpioPortD, GpioPin5);

    ///< GPIO IO LED端口初始化
    Gpio_Init(GpioPortD, GpioPin5, &stcGpioCfg);

}

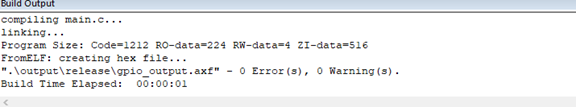

编译正常

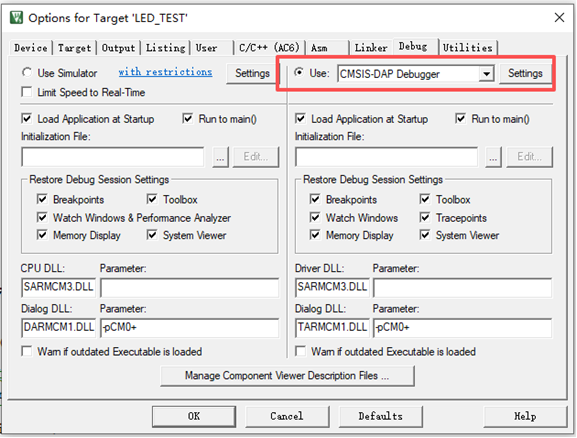

打开选项准备烧录

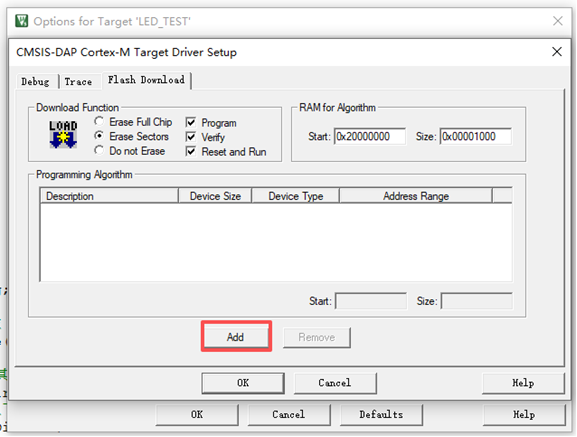

如果Programming Algorithm下面没有烧录算法，要添加一下。

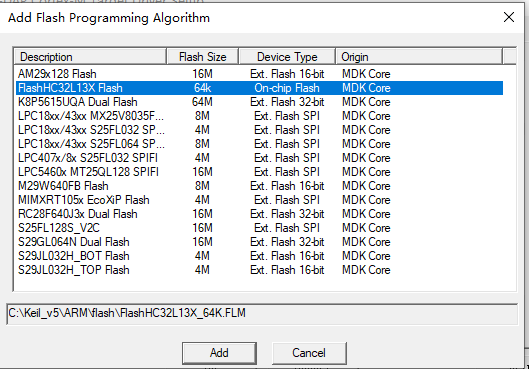

如果表格里面没有HC32L13X这个选项. 把驱动库及样例\HC32L13x_DDL_Rev2.1.0\mcu\MDK\config\FlashHC32L13X_64K.FLM文件复制到C:\Keil_v5\ARM\Flash目录下面，再次打开就能看到了。

烧录后,LED灯闪烁正常。

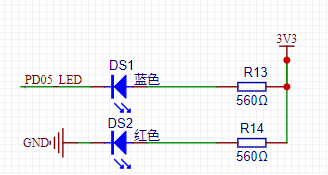

下面是原理图，

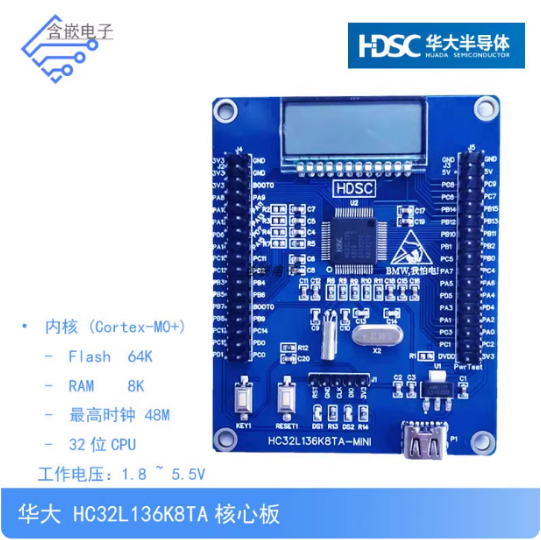

https://item.taobao.com/item.htm?id=650977624658\&mi_id=0000G4AYJAu4Q_Shm2bVvyU5PuU74-ZCkc1hsld6vM9xS0k\&spm=a21xtw.29178619.0.0
