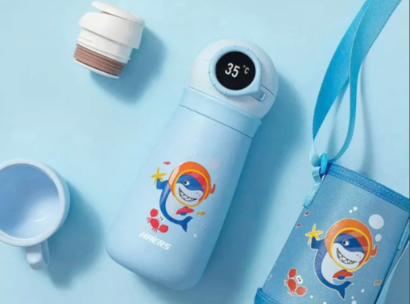

智能保温杯方案,保温杯MCU控制方案设计

智能保温杯 MCU 方案核心是以低功耗单片机为控制核心,整合温度采集、加热驱动、人机交互及安全保护模块,实现精准温控与智能化功能。

核心功能实现

基础功能:水温实时监测(0-100℃)、多档恒温(如 45℃冲奶、85℃泡茶)、超温 / 干烧双重保护。

拓展功能:饮水量统计、定时饮水提醒、电池电量监测、Type-C 充电、手机 APP 远程控制(蓝牙连接)。

核心方案架构

方案遵循 "模块化集成、安全优先" 原则,核心架构分为五大模块,协同实现智能饮水体验:

主控模块:MCU 作为 "核心大脑",负责数据处理、指令下发与各模块调度。

感知模块:含温度、水位 / 饮水量传感器,提供精准环境数据。

执行模块:加热 / 保温元件与驱动单元,响应温控指令调节水温。

交互模块:显示屏幕与操作按键,支持用户设定与状态查看。

辅助模块:电源管理、安全保护及可选通信模块,保障稳定与拓展性。

关键硬件选型

硬件选型聚焦低功耗、高安全性与成本平衡,核心器件推荐如下:

MCU 核心:选用国产32位单片机

温度传感器:NTC 热敏电阻(低成本、需 ADC 校准,精度 ±1℃)。

加热与驱动:12V 低压加热片(功率 5-15W),搭配继电器或固态继电器驱动,串联自恢复保险丝防过流。

交互外设:0.96 英寸 OLED 屏(I2C 接口、低功耗),搭配 2-3 个物理按键或触摸按键,支持温度调节与功能确认。

电源管理:3.7V 锂电池(500-5000mAh),经 DC-DC 芯片转换为 3.3V(供 MCU)与 12V(供加热片),加防反接二极管与过流保护芯片。

可选模块:蓝牙模块、电容式水位传感器、蜂鸣器 / 振动马达(智能提醒)。

软件核心设计

软件基于模块化编程思想,适配 Keil MDK 等开发环境,核心逻辑如下:

主程序流程:初始化(GPIO、ADC、I2C、定时器)→ 循环调用各子程序(数据采集、安全检测、温控调节、交互响应)。

温控算法:采用简单阈值控制(低于目标温度加热,达到后保温),或改进型 PID 控制(提升恒温精度);保温阶段通过定时器实现间歇性通电(如通电 5 秒、断电 10 秒),维持水温波动 ±1℃。

低功耗优化:MCU 进入 STOP 模式,定时唤醒采样(每 5-10 秒一次),无操作时自动休眠,通信模块按需唤醒。

安全保护逻辑:优先执行安全检测,检测到干烧(水位传感器无信号)或超温(水温>95℃)时,立即切断加热电路,OLED 屏显示报警信息。

交互逻辑:按键支持温度调节(每次 5℃、范围 30-90℃)、模式切换,OLED 屏实时显示当前水温、目标温度、电量及工作状态。

可选功能:蓝牙通信自定义协议帧(含温度、电量等数据),支持手机 APP 远程设定与数据同步;定时饮水提醒(如每 1 小时触发)。
