STM32 F4移植LVGL 9.4.0版本教程（Keil工程,裸机）

一、下载LVGL9.4.0源码

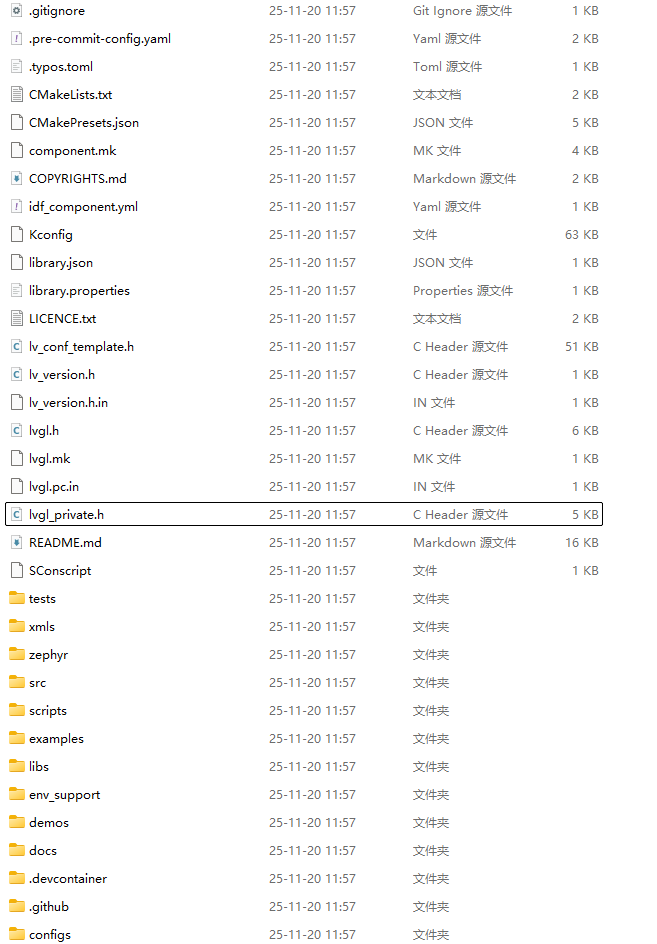

二、删除不必要的文件，只保留以下文件

文件	作用
lv_conf_template.h	lvgl配置文件
lv_version.h	lvgl版本
lvgl_private.h	私有头文件包含

文件夹	作用
src	lvgl源码
examples/porting	示例代码，只保留porting文件夹
demos	lvgl测试程序，可有可无

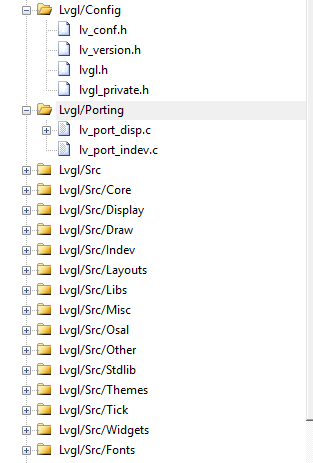

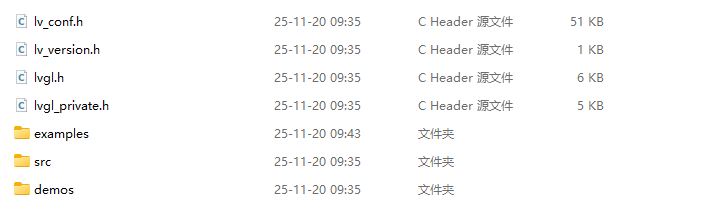

最终保留图示，将lvgl文件夹复制至keil工程目录（不要破坏目录结构），重命名lv_conf_templete.h为lv_conf.h

三、添加至STM32F4项目工程

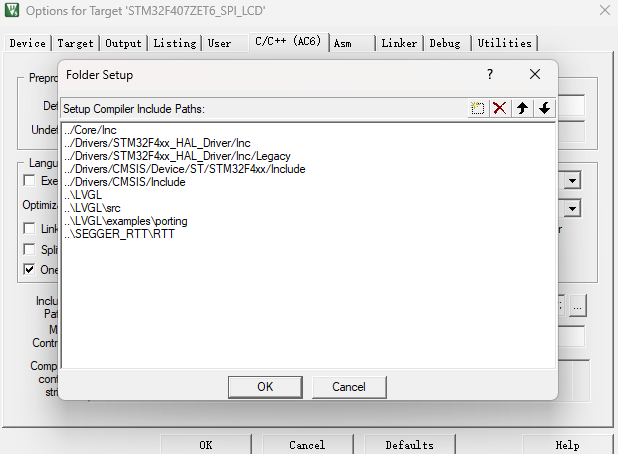

1、添加头文件路径，只需要根目录、src目录和porting目录即可

2、添加源文件

*** 注：添加src目录内.c源文件（包含子目录）（除去src/draw/nxp 和 src/draw/reneasa，恩智浦和瑞萨平台的）***

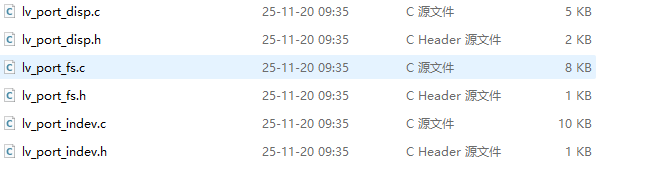

3、修改examples\porting文件夹内的文件名，删除templete

注：需同步修改.c文件的头文件包含名称

四、修改相关文件

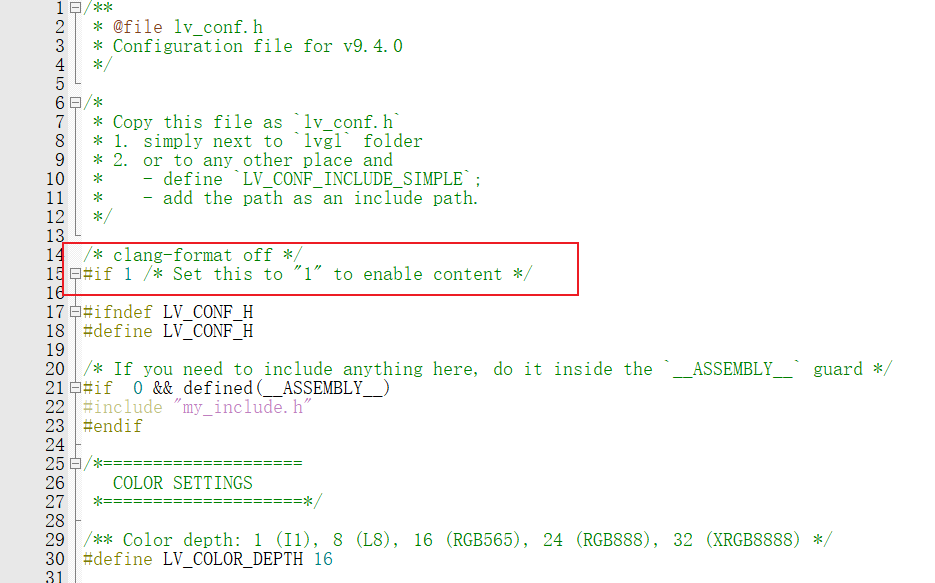

1、打开lv_conf.h 启用头lvgl配置文件

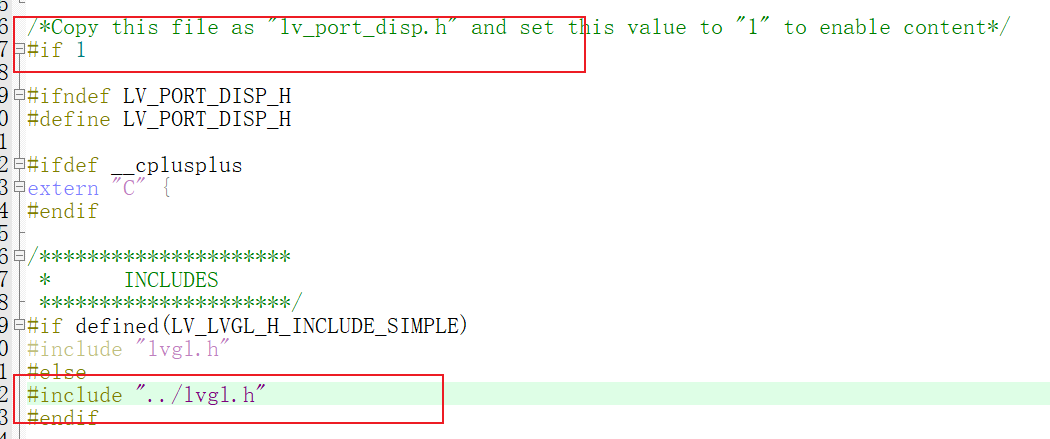

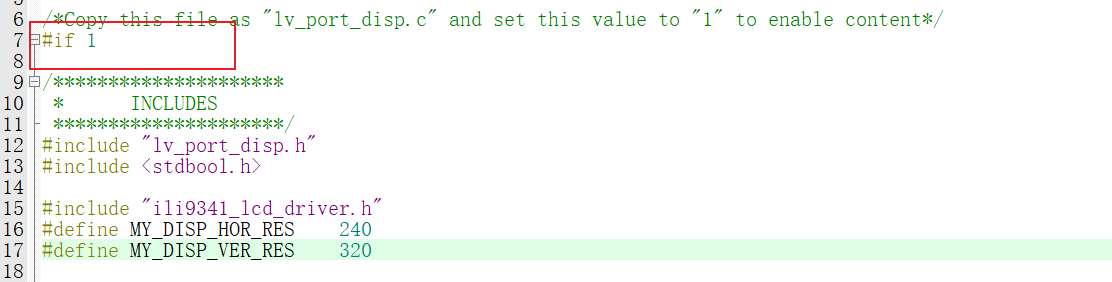

2、打开lv_port_disp.c源文件以及头文件的宏定义，启用disp显示接口

注：添加屏幕分辨率，以及包含屏幕驱动头文件

注：将原先的lvgl.h头文件路径进行修改

五、添加屏幕驱动

1、选择屏幕刷新缓缓冲的方式,随便选一个，其它两个注释掉

c 复制代码

void lv_port_disp_init(void)
{
    /*-------------------------
     * Initialize your display
     * -----------------------*/
    disp_init();

    /*------------------------------------
     * Create a display and set a flush_cb
     * -----------------------------------*/
    lv_display_t * disp = lv_display_create(MY_DISP_HOR_RES, MY_DISP_VER_RES);
    lv_display_set_flush_cb(disp, disp_flush);
		lv_display_set_rotation(disp, LV_DISPLAY_ROTATION_0);

    /* Example 1
     * One buffer for partial rendering*/
//    LV_ATTRIBUTE_MEM_ALIGN
//    static uint8_t buf_1_1[MY_DISP_HOR_RES * 10 * BYTE_PER_PIXEL];            /*A buffer for 10 rows*/
//    lv_display_set_buffers(disp, buf_1_1, NULL, sizeof(buf_1_1), LV_DISPLAY_RENDER_MODE_PARTIAL);

    /* Example 2
     * Two buffers for partial rendering
     * In flush_cb DMA or similar hardware should be used to update the display in the background.*/
    LV_ATTRIBUTE_MEM_ALIGN
    static uint8_t buf_2_1[MY_DISP_HOR_RES * 10 * BYTE_PER_PIXEL];

    LV_ATTRIBUTE_MEM_ALIGN
    static uint8_t buf_2_2[MY_DISP_HOR_RES * 10 * BYTE_PER_PIXEL];
    lv_display_set_buffers(disp, buf_2_1, buf_2_2, sizeof(buf_2_1), LV_DISPLAY_RENDER_MODE_PARTIAL);

    /* Example 3
     * Two buffers screen sized buffer for double buffering.
     * Both LV_DISPLAY_RENDER_MODE_DIRECT and LV_DISPLAY_RENDER_MODE_FULL works, see their comments*/
//    LV_ATTRIBUTE_MEM_ALIGN
//    static uint8_t buf_3_1[MY_DISP_HOR_RES * MY_DISP_VER_RES * BYTE_PER_PIXEL];

//    LV_ATTRIBUTE_MEM_ALIGN
//    static uint8_t buf_3_2[MY_DISP_HOR_RES * MY_DISP_VER_RES * BYTE_PER_PIXEL];
//    lv_display_set_buffers(disp, buf_3_1, buf_3_2, sizeof(buf_3_1), LV_DISPLAY_RENDER_MODE_DIRECT);
}

2、添加屏幕初始化代码

c 复制代码

static void disp_init(void)
{
       /*You code here*/
		register_lcd_driver(&lcd_dev);
		lcd_dev.ops.init(&lcd_dev);
		lcd_dev.ops.set_dispaly_dir(&lcd_dev,ROTATE_0_DEGREES);
}

3、添加屏幕画点API

c 复制代码

static void disp_flush(lv_display_t * disp_drv, const lv_area_t * area, uint8_t * px_map)
{
    if(disp_flush_enabled) {
        /*The most simple case (but also the slowest) to put all pixels to the screen one-by-one*/

        int32_t x;
        int32_t y;
        for(y = area->y1; y <= area->y2; y++) {
            for(x = area->x1; x <= area->x2; x++) {
                /*Put a pixel to the display. For example:*/
                /*put_px(x, y, *px_map)*/ //画点API
                px_map++;
            }
        }
    }

    /*IMPORTANT!!!
     *Inform the graphics library that you are ready with the flushing*/
    lv_display_flush_ready(disp_drv);
}

//这是我的
static void disp_flush(lv_display_t * disp_drv, const lv_area_t * area, uint8_t * px_map) {
    if (!disp_flush_enabled) return;
    int32_t x, y;
    for (y = area->y1; y <= area->y2; y++) {
        lcd_dev.ops.user_ops.set_coord.start_y = y;
        for (x = area->x1; x <= area->x2; x++) {
            lcd_dev.ops.user_ops.set_coord.start_x = x;
            uint16_t color = (px_map[1] << 8) | px_map[0];
            lcd_dev.ops.user_ops.set_color = color;
            lcd_dev.ops.draw_pixel(&lcd_dev);
            px_map += 2;
        }
    }
    lv_display_flush_ready(disp_drv);
}

4、为LVGL提供tick计数，以及任务处理函数周期调用

c 复制代码

//LV_ATTRIBUTE_TICK_INC void lv_tick_inc(uint32_t tick_period)
//在1ms周期中断调用lv_tick_inc(t);，直接丢tick中断就行了
/**
  * @brief This function handles System tick timer.
  */
void SysTick_Handler(void)
{
	tick_inc(1);
  	HAL_IncTick();
}
//在while循环调用
lv_task_handler();

写个HELLO STM32测试下

c 复制代码

#include "lvgl.h"
#include "lv_port_disp.h"

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  	HAL_Init();
  	SystemClock_Config();
	lv_init();
	lv_port_disp_init();
	// 1. 获取当前活动屏幕（默认屏幕）
	lv_obj_t * scr = lv_scr_act();

	// 画个标签：居中显示
	lv_obj_t * label = lv_label_create(scr);
	lv_label_set_text(label, "HELLO STM32");
	lv_obj_set_style_text_font(label, &lv_font_montserrat_14, 0);
	lv_obj_center(label); // 居中

	// 再画个标签：放在屏幕左上角 (50, 100)
	lv_obj_t * label1 = lv_label_create(scr);
	lv_label_set_text(label1, "HELLO LVGL");
	lv_obj_set_style_text_font(label1, &lv_font_montserrat_14, 0);
	lv_obj_set_pos(label1, 100, 100); // 绝对定位到 (50,100)

	// 画个方块
	lv_obj_t * test_rect = lv_obj_create(lv_scr_act());
	lv_obj_set_size(test_rect, 50, 50);
	lv_obj_set_style_bg_color(test_rect, lv_palette_main(LV_PALETTE_RED), 0);
	lv_obj_align(test_rect, LV_ALIGN_TOP_LEFT, 0, 0);

	// 再画一个
	lv_obj_t * test_rect1 = lv_obj_create(lv_scr_act());
	lv_obj_set_size(test_rect1, 60, 60);
	lv_obj_set_style_bg_color(test_rect1, lv_palette_main(LV_PALETTE_YELLOW), 0);
	lv_obj_align(test_rect1, LV_ALIGN_BOTTOM_RIGHT, 0, 0);
 	while (1)
	{
  		lv_task_handler();
		HAL_Delay(5);
  	}
}

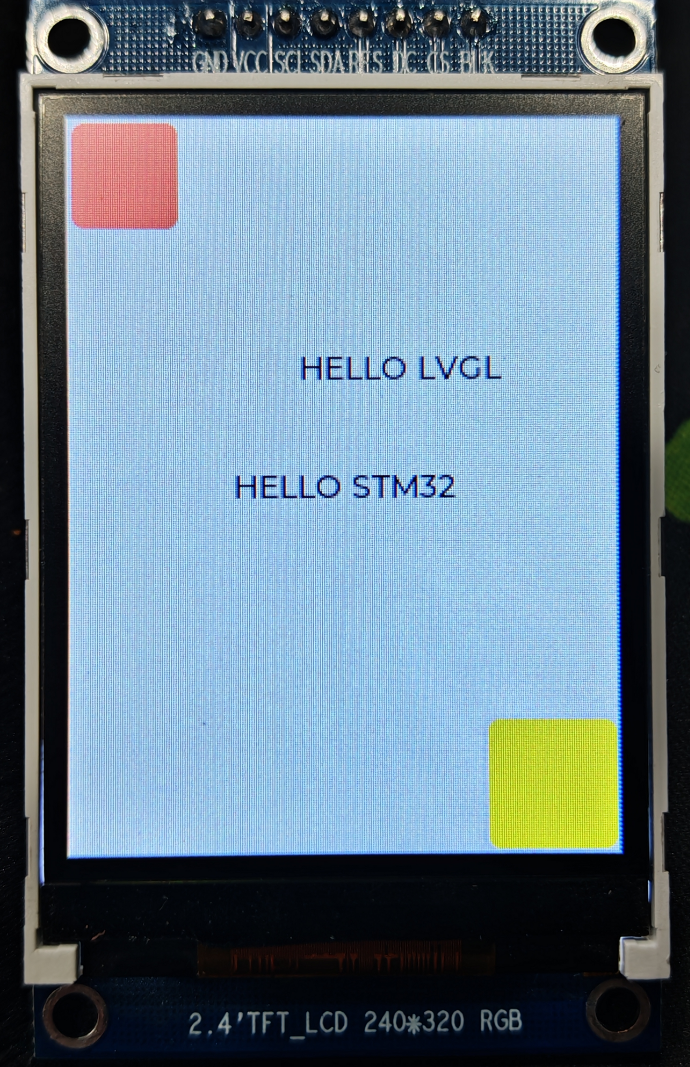

效果如下
