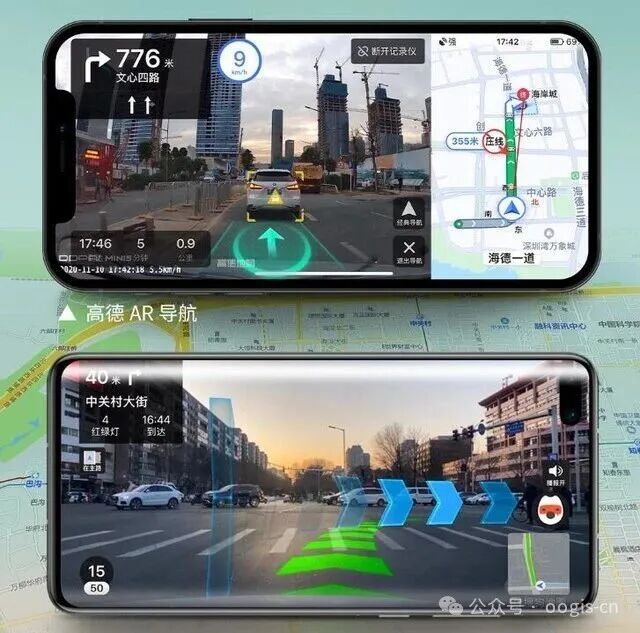

最近，有不少业主开始关注AR技术在实际场景中的应用。作为一名主要从事GIS领域的博主，我之前也仅在视频中看过类似的产品演示，比如百度、高德地图的实景导航，就实现了这类虚实融合的效果。
今天，我们深入探讨一个热点方向------如何从零构建一套面向"城市运行生命线"的地下管线AR可视化系统。该系统基于智能手机，以开源技术为核心，能够将地下管线的三维模型实时叠加到真实环境中，为城市基础设施管理、应急抢修及教育培训等场景，提供直观而精准的决策支持。
我们计划采用Android原生开发与WebAR技术相结合的混合架构来实现这一目标。技术路线上，将依托AR.js、GDAL/OGR等开源工具，融合手机传感器数据，完成地下管线与真实环境的虚实融合。该方案具备部署快、维护成本低、扩展性强等优势。
在数据处理方面，我们将使用GDAL/OGR库将原始mdb格式转换为开放的Shapefile格式，再进一步生成AR可识别的gltf格式三维模型。针对管线特点，可采用参数化建模方法，根据管径、材质、埋深等属性自动生成三维模型。
坐标系转换。由于AR.js采用Web Mercator投影，我们需要借助GDAL的PROJ库完成从管线数据坐标系到Web Mercator的转换，确保模型在AR场景中精准定位。
AR可视化实现方案主要包括以下步骤：
-
使用Android原生GPS API获取设备位置，并通过PROJ库将WGS84坐标转换为Web Mercator坐标；
-
融合手机多传感器数据（GPS、方向传感器、加速度计等），计算设备实时姿态参数；
-
利用AR.js的GPS组件构建基于位置的AR场景，将转换后的管线模型锚定至对应坐标位置。
通过这样一套系统，我们可以在普通智能手机上实现低成本、高效率的地下管线AR可视化，为城市运维管理注入全新视角。
后续博主准备持续跟进该项目，希望大家点赞、收藏、关注不迷路，觉得有用或者建议可以联系博主或者留言。
