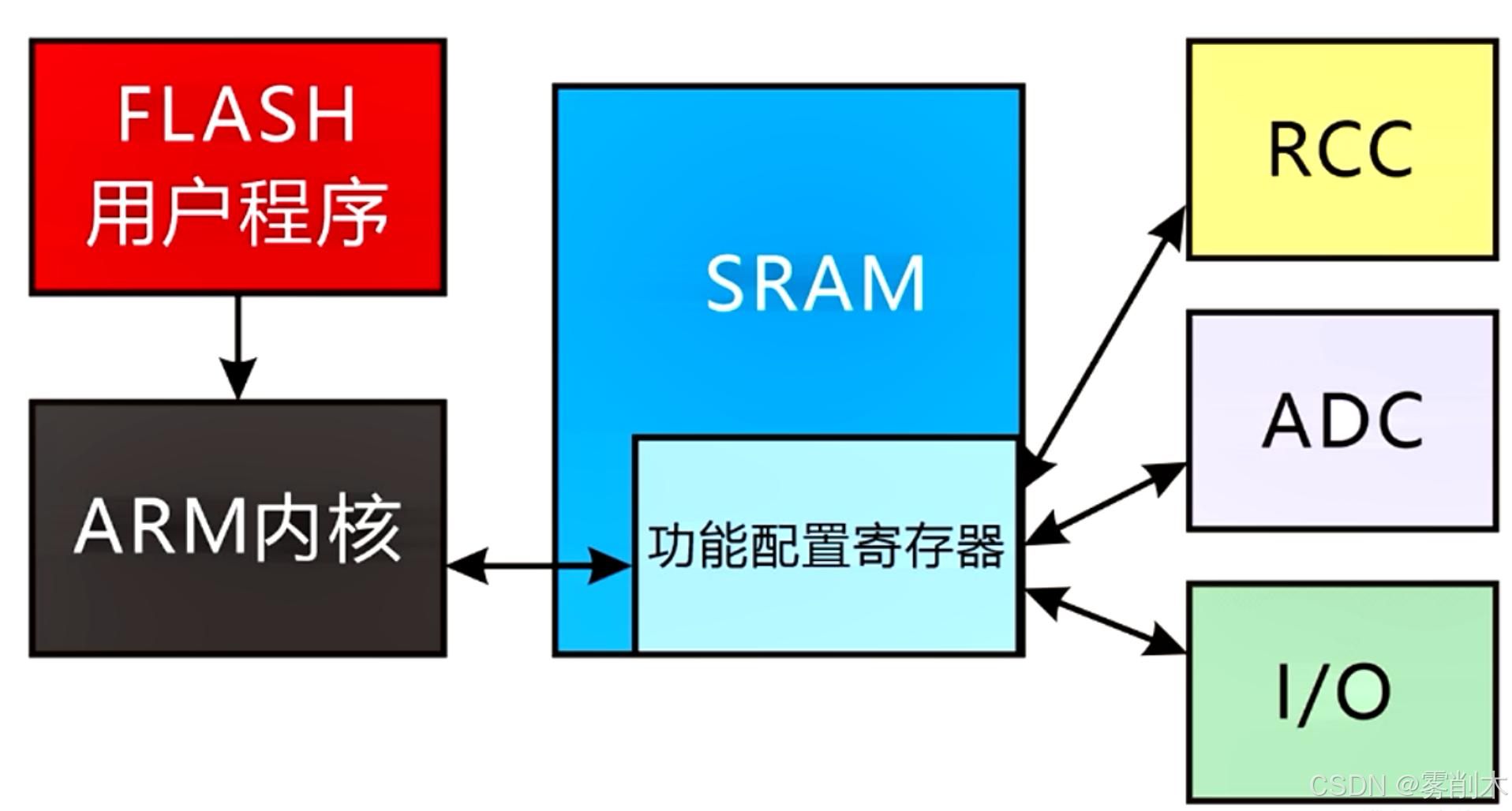

ARM 内核 (ARM Core)
- 是什么？：这是微控制器的 "大脑"。它是执行程序指令（如加法、减法、逻辑判断、函数调用等）的核心单元。
- 作用：从内存（FLASH 和 SRAM）中读取指令和数据，进行运算和逻辑处理，然后将结果写回内存或通过外设（如 I/O、ADC）与外部世界交互。
- 常见例子：Cortex-M0, Cortex-M3, Cortex-M4, Cortex-M7, Cortex-M33 等。不同的内核代表了不同的性能级别和功能特性。
-
FLASH (闪存)
- 是什么？：这是微控制器的 "硬盘" 或 "ROM"。它是一种非易失性存储器，意味着即使断电，存储在里面的数据也不会丢失。
- 作用 ：
- 存储程序代码：你的嵌入式应用程序（比如用 C 语言写的代码）编译后生成的机器码就存放在这里。
- 存储常量数据 ：程序中定义的常量（
const变量）也通常存放在 FLASH 中。
- 特点：读取速度较快，但写入（编程）和擦除速度相对较慢，且有擦写寿命限制（通常是 1 万到 10 万次）。
-
SRAM (静态随机存取存储器)
- 是什么？：这是微控制器的 "内存" 或 "RAM"。它是一种易失性存储器，断电后数据会立即丢失。
- 作用 ：
- 运行时数据存储：程序运行时，所有的变量（全局变量、局部变量、函数参数等）都在 SRAM 中创建和操作。
- 堆栈 (Stack)：用于函数调用时保存返回地址和局部变量。
- 堆 (Heap) ：用于动态内存分配（
malloc,new）。
- 特点：读写速度非常快，是程序运行时数据交换的核心区域。其大小是衡量 MCU 性能的一个重要指标。
-
RCC (Reset and Clock Control)
- 是什么？：这是微控制器的 "心脏起搏器" 和 "时钟调度中心"。
- 作用 ：
- 复位控制：管理 MCU 的复位源（如上电复位、外部复位引脚、看门狗复位等），确保 MCU 能从一个已知的初始状态开始运行。
- 时钟控制：为整个 MCU 系统和各个外设（如 ADC, UART, SPI, I2C 等）提供稳定的时钟信号。时钟是 MCU 内部所有同步操作的节拍。
- 时钟配置：允许开发者配置系统时钟的来源（如内部高速 RC 振荡器、外部晶体振荡器）和频率，以在性能和功耗之间取得平衡。例如，STM32 可以配置为使用 8MHz 外部晶振，并通过内部 PLL 倍频到 72MHz 或更高。
-
ADC (Analog-to-Digital Converter)
- 是什么？：这是一个 "翻译官"，负责将模拟信号转换为数字信号。
- 作用：MCU 本身是数字电路，只能处理 0 和 1 组成的数字信号。但现实世界中的许多信号是连续变化的模拟信号（如温度、湿度、光照强度、声音、电压等）。ADC 的作用就是定期 "采样" 这些模拟信号，并将其转换为 MCU 可以理解和处理的数字值。
- 关键参数 ：
- 分辨率：例如 12 位 ADC，可以将模拟信号量化为 2^12 = 4096 个不同的数字值（0 到 4095）。分辨率越高，测量越精确。
- 转换速度：完成一次从模拟到数字转换所需的时间。
- 输入通道：ADC 可以有多个输入通道，通过多路选择器切换，实现对多个模拟信号的轮流测量。
-
I/O (Input/Output)
- 是什么？ ：这是 MCU 与外部世界进行 "沟通" 的 "嘴巴" 和 "耳朵"，通常以GPIO (General Purpose Input/Output) 的形式存在。
- 作用 ：
- 输出 (Output)：MCU 可以通过设置某个 I/O 引脚的电平（高电平 VCC 或低电平 GND）来控制外部设备，例如点亮 LED、驱动继电器、控制电机的转速和方向等。
- 输入 (Input)：MCU 可以通过读取某个 I/O 引脚的电平来检测外部信号，例如检测按键是否被按下、读取传感器的数字输出状态等。
- 特点：I/O 引脚通常是多功能的。除了作为通用的 GPIO，它们还可以被配置为特定外设的功能引脚（例如，UART 的 TX/RX，SPI 的 SCLK/MOSI/MISO，I2C 的 SDA/SCL 等）。这种复用功能极大地增强了 MCU 引脚的灵活性和功能性。
