STM32 软件IIC ADS1115 的使用

安生生申2026-01-10 14:22

在嵌入式数据采集领域，精准的模拟信号转换是核心需求之一。无论是物联网设备的环境监测、工业控制系统的参数采集，还是医疗仪器的生理信号检测，都需要一款性能可靠、易于集成的模数转换器（ADC）。德州仪器（TI）推出的ADS1115，凭借16位高精度、低功耗、多通道灵活配置等优势，成为中小规模数据采集项目的首选方案。

一、ADS1115核心特性概览

ADS1115是一款基于I²C接口的高精度低功耗ADC，相较于传统8位、10位ADC，它在性能和灵活性上实现了显著提升，关键特性如下：

  • 高精度分辨率：16位转换精度，相较于常见的12位ADC，数据采集精度提升4倍，可捕捉微弱电压变化，最小量化单位低至0.1875mV（对应±6.144V量程）。

  • 灵活输入配置：提供4个模拟输入通道（AIN0-AIN3），支持单端输入和差分输入两种模式，差分模式可有效抑制共模噪声，适配复杂场景测量。

  • 可编程增益放大器（PGA）：内置PGA，增益范围可在±2/3倍至±16倍之间调节，对应输入量程为±6.144V至±0.256V，能根据信号幅度匹配最佳量程，提升信噪比。

  • 低功耗设计：单次转换模式下功耗仅20μA，待机电流极低，非常适合电池供电的便携式设备和物联网终端。

  • 多工作模式与速率：支持连续转换和单次转换模式，采样速率可在8SPS至860SPS之间编程配置，平衡采集速度与功耗需求。

  • I²C接口与地址扩展：通过ADDR引脚可配置4个不同的I²C从机地址（0x48-0x4B），支持多模块级联，满足多通道扩展需求。

  • 内置比较器：配备可编程数字比较器，可通过ALERT/RDY引脚输出中断信号，实现阈值触发功能，减少主机轮询开销。

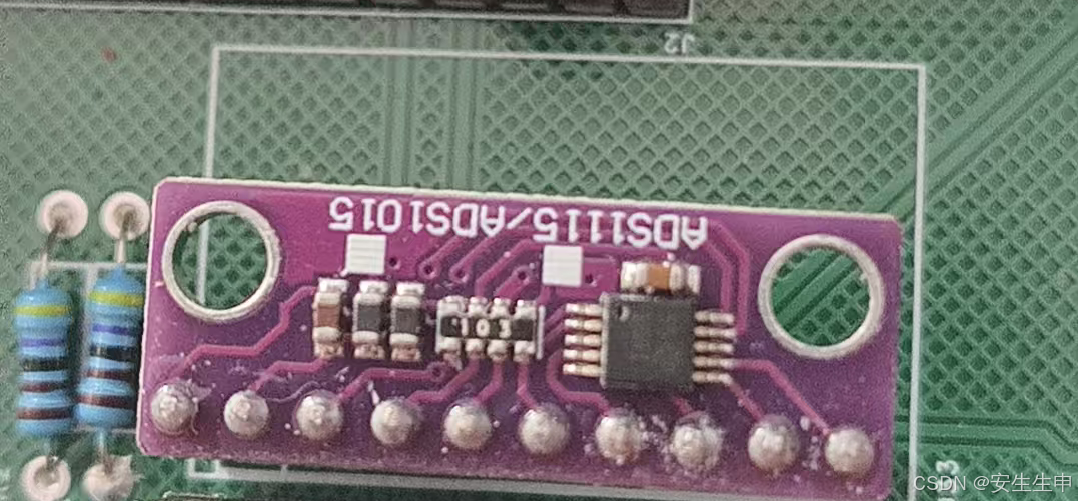

二丶原理图

引脚名称 类型 功能描述
VDD 电源 供电电压2.0V-5.5V，建议接3.3V或5V（与控制器一致）
GND 地 与控制器共地，确保电位一致
SCL I²C时钟 PB8 使用软件IIC
SDA I²C数据 PB9 使用软件IIC
ADDR 地址选择 默认接GND
ALERT/RDY 中断输出 转换完成或阈值触发时输出信号，可悬空（不使用中断功能）
AIN0-AIN3 模拟输入 连接模拟信号源，单端模式接传感器输出，差分模式接两信号端

三.代码实现

myiic.h

cpp 复制代码
#ifndef __MYIIC_H
#define __MYIIC_H
#include "sys.h"

//IO方向设置
//
//#define SDA_IN()  {GPIOL->CRH&=0XFF0FFFFF;GPIOA->CRL|=(u32)8<<12;}    //PA5
//#define SDA_OUT() {GPIOL->CRH&=0XFF0FFFFF;GPIOA->CRL|=(u32)3<<12;}


//IO操作函数
#define IIC_SCL    PBout(8) //SCL
#define IIC_SDA    PBout(9) //SDA
#define READ_SDA   PBin(9)  //输入SDA

//IIC所有操作函数
void IIC_Init(void);                //初始化IIC的IO口
void IIC_Start(void);				//发送IIC开始信号
void IIC_Stop(void);	  			//发送IIC停止信号
void IIC_Send_Byte(u8 txd);			//IIC发送一个字节
u8 IIC_Read_Byte(unsigned char ack);//IIC读取一个字节
u8 IIC_Wait_Ack(void); 				//IIC等待ACK信号
void IIC_Ack(void);			        //IIC发送ACK信号
void IIC_NAck(void);				//IIC不发送ACK信号

void SDA_IN(void);
void SDA_OUT(void);

void IIC_Write_One_Byte(u8 daddr,u8 addr,u8 data);
u8 IIC_Read_One_Byte(u8 daddr,u8 addr);
#endif

myiic.c

cpp 复制代码
#include "myiic.h"
#include "delay.h"

//初始化IIC
void IIC_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );	//使能GPIOB时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;         //PB8 ->SCL;  PB9->SDA
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9); 	//PB8,PB9 输出高，因为IIC空闲状态都是高电平
}

//SDA设置为输入
void SDA_IN (void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

//SDA设置为输出
void SDA_OUT(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}
//产生IIC起始信号
void IIC_Start(void)
{
	SDA_OUT();     //sda线设置为输出
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(10);
 	IIC_SDA=0;     //START:when CLK is high,DATA change form high to low
	delay_us(10);
	IIC_SCL=0;     //钳住I2C总线，准备发送或接收数据
}
//产生IIC停止信号
void IIC_Stop(void)
{
	SDA_OUT();//sda线输出
	IIC_SCL=0;
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	delay_us(10);
	IIC_SCL=1;
	IIC_SDA=1;//发送I2C总线结束信号
	delay_us(10);
}
//等待应答信号到来
//返回值：1，接收应答失败
//        0，接收应答成功
u8 IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	SDA_IN();      //SDA设置为输入
	IIC_SDA=1;delay_us(2);
	IIC_SCL=1;delay_us(2);
	while(READ_SDA)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			IIC_Stop();
			return 1;
		}
	}
	IIC_SCL=0;//时钟输出0
	return 0;
}
//产生ACK应答
void IIC_Ack(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	delay_us(5);
	IIC_SCL=1;
	delay_us(5);
	IIC_SCL=0;
}
//不产生ACK应答
void IIC_NAck(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	delay_us(5);
	IIC_SCL=1;
	delay_us(5);
	IIC_SCL=0;
}
//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void IIC_Send_Byte(u8 txd)
{
    u8 t;
	SDA_OUT();
    IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)    //开始准备信号线
    {
        //IIC_SDA=(txd&0x80)>>7;
		if((txd&0x80)>>7)
			IIC_SDA=1;
		else
			IIC_SDA=0;
		txd<<=1;
		delay_us(5);   //对TEA5767这三个延时都是必须的
		IIC_SCL=1;
		delay_us(5);
		IIC_SCL=0;
		delay_us(5);
    }
}
//读1个字节，ack=1时，发送ACK，ack=0，发送nACK
u8 IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
	SDA_IN();//SDA设置为输入
    for(i=0;i<8;i++ )
	{
        IIC_SCL=0;
        delay_us(5);
		IIC_SCL=1;
        receive<<=1;
        if(READ_SDA)receive++;
		delay_us(4);
    }
    if (!ack)
        IIC_NAck();//发送nACK
    else
        IIC_Ack(); //发送ACK
    return receive;
}

ADS1115.H

cpp 复制代码
#ifndef __ADS1115_H
#define __ADS1115_H

#include "myiic.h"
#include "sys.h"

//ADS1115 I2C地址定义
#define ADS1115_ADDR_WRITE  0x90  //写地址
#define ADS1115_ADDR_READ   0x91  //读地址

//寄存器地址定义
#define ADS1115_REG_CONVERSION  0x00  //转换寄存器
#define ADS1115_REG_CONFIG      0x01  //配置寄存器

//通道选择定义（MUX位配置）
#define ADS1115_MUX_AIN0_AIN1   0x00  //AIN0和AIN1差分输入
#define ADS1115_MUX_AIN0_AIN3   0x10  //AIN0和AIN3差分输入
#define ADS1115_MUX_AIN1_AIN3   0x20  //AIN1和AIN3差分输入
#define ADS1115_MUX_AIN2_AIN3   0x30  //AIN2和AIN3差分输入
#define ADS1115_MUX_AIN0_GND    0x40  //AIN0单端输入（相对于GND）
#define ADS1115_MUX_AIN1_GND    0x50  //AIN1单端输入（相对于GND）
#define ADS1115_MUX_AIN2_GND    0x60  //AIN2单端输入（相对于GND）
#define ADS1115_MUX_AIN3_GND    0x70  //AIN3单端输入（相对于GND）

//PGA增益定义
#define ADS1115_PGA_6144        0x00  //±6.144V
#define ADS1115_PGA_4096        0x02  //±4.096V
#define ADS1115_PGA_2048        0x04  //±2.048V
#define ADS1115_PGA_1024        0x06  //±1.024V
#define ADS1115_PGA_0512        0x08  //±0.512V
#define ADS1115_PGA_0256        0x0A  //±0.256V

//函数声明
void ADS1115_GPIO_Init(void);
uint8_t WriteADS1115(uint8_t add, uint8_t dat_H, uint8_t dat_L);
float ReadADS1115(unsigned char add);  //读取ADC值并转换为电压（自动读取配置寄存器获取PGA）
float ReadADS1115_WithPGA(unsigned char add, u8 pga);  //读取ADC值并转换为电压（指定PGA）
u8 ADS1115_ReadConfig(void);  //读取配置寄存器，返回高字节
u8 ADS1115_GetPGA(void);  //从配置寄存器获取当前PGA设置
u8 ADS1115_Check(void);  //检测ADS1115是否初始化成功，返回1表示成功，0表示失败

//通道电压读取函数
void ADS1115_SetChannel(u8 channel, u8 pga);  //设置采集通道和PGA增益
float ADS1115_ReadChannel_A0(u8 pga);  //读取A0通道电压（相对于GND），pga-PGA增益选择（使用ADS1115_PGA_xxx宏定义）
float ADS1115_ReadChannel_A1(u8 pga);  //读取A1通道电压（相对于GND），pga-PGA增益选择（使用ADS1115_PGA_xxx宏定义）

//校准功能
void ADS1115_SetCalibration(float cal_factor);  //设置校准系数，cal_factor=实际值/测量值，例如：5.0/4.971=1.0058
float ADS1115_GetCalibration(void);  //获取当前校准系数

//电压和电流测量函数
float ADS1115_ReadVoltage(u8 channel, u8 pga);  //读取电压，channel:通道（ADS1115_MUX_AIN0_GND等），pga:PGA设置
float ADS1115_ReadCurrent_Shunt(float voltage, float shunt_resistor);  //通过分流电阻计算电流（I=V/R）
float ADS1115_ReadCurrent_Ratio(float voltage, float voltage_ratio);  //通过电压比例计算电流（I=V/ratio），适用于霍尔传感器

#endif

ADS1115.C

cpp 复制代码
#include "ads1115.h"
#include "delay.h"

/******************************************************************
 * 函 数 名 称：ADS1115_GPIO_Init
 * 函 数 说 明：对IIC引脚初始化（使用PB8/PB9，与MCP4725和OLED共用I2C总线）
 * 函 数 形 参：无
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：配置参数 0x01寄存器写入0xC2,0x83
 *             配置说明：0xC2=1100_0010 (MUX=AIN0-AIN1, PGA=±2.048V, 连续转换模式)
 *                      0x83=1000_0011 (DR=128SPS, 传统比较器, 低电平有效, 非锁存)
******************************************************************/
void ADS1115_GPIO_Init(void)
{
	IIC_Init();  //初始化IIC接口（PB8/PB9）
	delay_ms(10);  //等待IIC稳定
	//写入配置参数
	WriteADS1115(ADS1115_REG_CONFIG, 0xC2, 0x83);
	delay_ms(10);
}

/******************************************************************
 * 函 数 名 称：WriteADS1115
 * 函 数 说 明：向ADS1115的add地址写入dat数据
 * 函 数 形 参：add写入寄存器地址 dat_H写入的高8位数据  dat_L写入的低8位数据
 * 函 数 返 回：0写入成功 1写入器件地址无应答  2写入寄存器地址无应答
 *              3写入高8位数据无应答  4写入低8位数据无应答
 * 作       者：LC
 * 备       注：器件地址=0X90 (写地址)
******************************************************************/
uint8_t WriteADS1115(uint8_t add, uint8_t dat_H, uint8_t dat_L)
{
	IIC_Start();
	IIC_Send_Byte(ADS1115_ADDR_WRITE);  //发送写地址
	if(IIC_Wait_Ack() == 1)
	{
		return 1;  //器件地址无应答
	}

	IIC_Send_Byte(add);  //发送寄存器地址
	if(IIC_Wait_Ack() == 1)
	{
		return 2;  //寄存器地址无应答
	}

	IIC_Send_Byte(dat_H);  //发送高8位数据
	if(IIC_Wait_Ack() == 1)
	{
		return 3;  //高8位数据无应答
	}

	IIC_Send_Byte(dat_L);  //发送低8位数据
	if(IIC_Wait_Ack() == 1)
	{
		return 4;  //低8位数据无应答
	}

	IIC_Stop();
	delay_ms(1);  //等待写入完成
	return 0;  //写入成功
}

/******************************************************************
 * 函 数 名 称：ADS1115_ReadConfig
 * 函 数 说 明：读取ADS1115的配置寄存器
 * 函 数 形 参：无
 * 函 数 返 回：配置寄存器高字节，-1表示读取失败
 * 作       者：LC
 * 备       注：用于获取当前的PGA设置
******************************************************************/
u8 ADS1115_ReadConfig(void)
{
	int i = 0;
	unsigned char dat[2] = {0};

	//发送起始信号和写地址
	IIC_Start();
	IIC_Send_Byte(ADS1115_ADDR_WRITE);  //器件地址+写
	if(IIC_Wait_Ack() == 1)
		return 0xFF;  //器件地址无应答

	//发送配置寄存器地址
	IIC_Send_Byte(ADS1115_REG_CONFIG);  //寄存器地址
	if(IIC_Wait_Ack() == 1)
		return 0xFF;  //寄存器地址无应答

	//重新发送起始信号，切换到读模式
	do{
		//超时判断
		i++;
		if(i > 20)
			return 0xFF;  //超时
		delay_ms(1);
		IIC_Start();  //重新发送起始信号
		IIC_Send_Byte(ADS1115_ADDR_READ);  //器件地址+读
	}while(IIC_Wait_Ack() == 1);  //等待应答，如果失败则重试

	//读取高8位数据（ack=1表示发送ACK，继续读取）
	dat[0] = IIC_Read_Byte(1);  //读高8位数据，发送ACK

	//读取低8位数据（ack=0表示发送nACK，最后一个字节）
	dat[1] = IIC_Read_Byte(0);  //读低8位数据，发送nACK

	IIC_Stop();  //发送停止信号

	return dat[0];  //返回配置寄存器高字节
}

/******************************************************************
 * 函 数 名 称：ADS1115_GetPGA
 * 函 数 说 明：从配置寄存器获取当前PGA设置
 * 函 数 形 参：无
 * 函 数 返 回：PGA设置值（使用ADS1115_PGA_xxx宏定义），0xFF表示读取失败
 * 作       者：LC
 * 备       注：从配置寄存器高字节中提取PGA位（bit 11-9）
******************************************************************/
u8 ADS1115_GetPGA(void)
{
	u8 config_H;

	config_H = ADS1115_ReadConfig();
	if(config_H == 0xFF)
		return 0xFF;  //读取失败

	//提取PGA位（bit 11-9），PGA在bit 11-9位置
	//PGA位：bit 11-9，需要与0x0E进行与操作，然后右移1位
	return (config_H & 0x0E);  //返回PGA设置值
}

/******************************************************************
 * 函 数 名 称：ReadADS1115_WithPGA
 * 函 数 说 明：读取ADS1115的数据并转换为电压（指定PGA）
 * 函 数 形 参：add-读取的寄存器地址，pga-PGA增益选择（使用ADS1115_PGA_xxx宏定义）
 * 函 数 返 回：-1-读取失败  其他-读取成功（电压值，单位V）
 * 作       者：LC
 * 备       注：根据指定的PGA计算正确的电压值
 *             不同PGA对应的量程和分辨率：
 *             PGA_6144: ±6.144V, 分辨率=0.0001875V
 *             PGA_4096: ±4.096V, 分辨率=0.000125V
 *             PGA_2048: ±2.048V, 分辨率=0.0000625V
 *             PGA_1024: ±1.024V, 分辨率=0.00003125V
 *             PGA_0512: ±0.512V, 分辨率=0.000015625V
 *             PGA_0256: ±0.256V, 分辨率=0.0000078125V
******************************************************************/
float ReadADS1115_WithPGA(unsigned char add, u8 pga)
{
	int i = 0;
	unsigned char dat[2] = {0};
	unsigned int num = 0;
	float ret = 0;
	float resolution = 0;  //分辨率（V/LSB）

	//发送起始信号和写地址
	IIC_Start();
	IIC_Send_Byte(ADS1115_ADDR_WRITE);  //器件地址+写
	if(IIC_Wait_Ack() == 1)
		return -1;  //器件地址无应答

	//发送寄存器地址
	IIC_Send_Byte(add);  //寄存器地址
	if(IIC_Wait_Ack() == 1)
		return -1;  //寄存器地址无应答

	//重新发送起始信号，切换到读模式
	do{
		//超时判断
		i++;
		if(i > 20)
			return -1;  //超时
		delay_ms(1);
		IIC_Start();  //重新发送起始信号
		IIC_Send_Byte(ADS1115_ADDR_READ);  //器件地址+读
	}while(IIC_Wait_Ack() == 1);  //等待应答，如果失败则重试

	//读取高8位数据（ack=1表示发送ACK，继续读取）
	dat[0] = IIC_Read_Byte(1);  //读高8位数据，发送ACK

	//读取低8位数据（ack=0表示发送nACK，最后一个字节）
	dat[1] = IIC_Read_Byte(0);  //读低8位数据，发送nACK

	IIC_Stop();  //发送停止信号

	//数据整合：高8位左移8位后与低8位合并
	num = ((dat[0] << 8) | (dat[1]));

	//根据PGA设置计算分辨率
	switch(pga)
	{
		case ADS1115_PGA_6144:  //±6.144V
			resolution = 6.144f / 32768.0f;  //0.0001875V
			break;
		case ADS1115_PGA_4096:  //±4.096V
			resolution = 4.096f / 32768.0f;  //0.000125V
			break;
		case ADS1115_PGA_2048:  //±2.048V
			resolution = 2.048f / 32768.0f;  //0.0000625V
			break;
		case ADS1115_PGA_1024:  //±1.024V
			resolution = 1.024f / 32768.0f;  //0.00003125V
			break;
		case ADS1115_PGA_0512:  //±0.512V
			resolution = 0.512f / 32768.0f;  //0.000015625V
			break;
		case ADS1115_PGA_0256:  //±0.256V
			resolution = 0.256f / 32768.0f;  //0.0000078125V
			break;
		default:
			resolution = 2.048f / 32768.0f;  //默认使用±2.048V
			break;
	}

	//数值计算：根据分辨率计算电压
	//如果数值大于32768，说明是负数（补码表示）
	if(num > 32768)
		ret = (65535 - num) * resolution;  //负数处理
	else
		ret = num * resolution;  //正数处理

	return ret;  //返回电压值（单位：V）
}

/******************************************************************
 * 函 数 名 称：ReadADS1115
 * 函 数 说 明：读取ADS1115的数据并转换为电压（自动读取配置寄存器获取PGA）
 * 函 数 形 参：add读取的寄存器地址
 * 函 数 返 回：-1-读取失败  其他-读取成功（电压值，单位V）
 * 作       者：LC
 * 备       注：自动从配置寄存器读取当前PGA设置，然后计算正确的电压值
******************************************************************/
float ReadADS1115(unsigned char add)
{
	u8 pga;

	//获取当前PGA设置
	pga = ADS1115_GetPGA();
	if(pga == 0xFF)
		return -1;  //读取配置寄存器失败

	//使用带PGA参数的函数读取电压
	return ReadADS1115_WithPGA(add, pga);
}

/******************************************************************
 * 函 数 名 称：ADS1115_Check
 * 函 数 说 明：检测ADS1115是否初始化成功
 * 函 数 形 参：无
 * 函 数 返 回：1表示成功，0表示失败
 * 作       者：LC
 * 备       注：通过发送器件地址检测设备是否存在
******************************************************************/
u8 ADS1115_Check(void)
{
	u8 ack_status;
	IIC_Start();
	IIC_Send_Byte(ADS1115_ADDR_WRITE);  //发送ADS1115写地址
	ack_status = IIC_Wait_Ack();  //等待应答，返回0表示成功，1表示失败
	IIC_Stop();
	delay_ms(1);

	if(ack_status == 0)  //收到ACK，设备存在
		return 1;
	else  //未收到ACK，设备不存在或通信失败
		return 0;
}

/******************************************************************
 * 函 数 名 称：ADS1115_SetChannel
 * 函 数 说 明：设置ADS1115的采集通道和PGA增益
 * 函 数 形 参：channel-通道选择（使用ADS1115_MUX_xxx宏定义）
 *            pga-PGA增益选择（使用ADS1115_PGA_xxx宏定义）
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：配置寄存器格式：高字节=OS(1位) + MUX(3位) + PGA(3位) + MODE(1位)
 *             低字节=DR(3位) + COMP_MODE(1位) + COMP_POL(1位) + COMP_LAT(1位) + COMP_QUE(2位)
******************************************************************/
void ADS1115_SetChannel(u8 channel, u8 pga)
{
	u8 config_H, config_L;

	//配置高字节：OS=1(单次转换) + MUX + PGA + MODE=0(单次转换模式)
	config_H = 0x80 | channel | pga;

	//配置低字节：DR=100(128SPS) + COMP_MODE=0 + COMP_POL=0 + COMP_LAT=0 + COMP_QUE=11(禁用比较器)
	config_L = 0x83;

	WriteADS1115(ADS1115_REG_CONFIG, config_H, config_L);
	delay_ms(10);  //等待转换完成
}

/******************************************************************
 * 函 数 名 称：ADS1115_ReadChannel_A0
 * 函 数 说 明：读取A0通道的电压（相对于GND）
 * 函 数 形 参：pga-PGA增益选择（使用ADS1115_PGA_xxx宏定义）
 * 函 数 返 回：电压值（单位：V），-1表示读取失败
 * 作       者：LC
 * 备       注：单端输入模式，根据传入的PGA设置量程
******************************************************************/
float ADS1115_ReadChannel_A0(u8 pga)
{
	//设置A0单端输入，使用传入的PGA设置
	ADS1115_SetChannel(ADS1115_MUX_AIN0_GND, pga);
	delay_ms(10);  //等待转换完成
	//使用指定的PGA计算电压，确保精度
	return ReadADS1115_WithPGA(ADS1115_REG_CONVERSION, pga);
}

/******************************************************************
 * 函 数 名 称：ADS1115_ReadChannel_A1
 * 函 数 说 明：读取A1通道的电压（相对于GND）
 * 函 数 形 参：pga-PGA增益选择（使用ADS1115_PGA_xxx宏定义）
 * 函 数 返 回：电压值（单位：V），-1表示读取失败
 * 作       者：LC
 * 备       注：单端输入模式，根据传入的PGA设置量程
******************************************************************/
float ADS1115_ReadChannel_A1(u8 pga)
{
	//设置A1单端输入，使用传入的PGA设置
	ADS1115_SetChannel(ADS1115_MUX_AIN1_GND, pga);
	delay_ms(10);  //等待转换完成
	//使用指定的PGA计算电压，确保精度
	return ReadADS1115_WithPGA(ADS1115_REG_CONVERSION, pga);
}

/******************************************************************
 * 函 数 名 称：ADS1115_ReadVoltage
 * 函 数 说 明：读取指定通道的电压
 * 函 数 形 参：channel-通道选择（使用ADS1115_MUX_AIN0_GND等），pga-PGA增益选择
 * 函 数 返 回：电压值（单位：V），-1表示读取失败
 * 作       者：LC
 * 备       注：通用电压读取函数
******************************************************************/
float ADS1115_ReadVoltage(u8 channel, u8 pga)
{
	//设置指定通道，使用传入的PGA设置
	ADS1115_SetChannel(channel, pga);
	delay_ms(10);  //等待转换完成
	//使用指定的PGA计算电压，确保精度
	return ReadADS1115_WithPGA(ADS1115_REG_CONVERSION, pga);
}

/******************************************************************
 * 函 数 名 称：ADS1115_ReadCurrent_Shunt
 * 函 数 说 明：通过分流电阻计算电流（欧姆定律：I = V / R）
 * 函 数 形 参：voltage-测量的电压值（单位：V），shunt_resistor-分流电阻值（单位：欧姆）
 * 函 数 返 回：电流值（单位：A），-1表示参数无效
 * 作       者：LC
 * 备       注：适用于使用分流电阻测量电流的场景
******************************************************************/
float ADS1115_ReadCurrent_Shunt(float voltage, float shunt_resistor)
{
	if(voltage < 0)  //电压值无效
		return -1;

	if(shunt_resistor <= 0)  //分流电阻值无效
		return -1;

	//根据欧姆定律计算电流：I = V / R
	return voltage / shunt_resistor;
}

/******************************************************************
 * 函 数 名 称：ADS1115_ReadCurrent_Ratio
 * 函 数 说 明：通过电压比例计算电流（适用于霍尔电流传感器等）
 * 函 数 形 参：voltage-测量的电压值（单位：V），voltage_ratio-电压与电流的转换比例（单位：V/A）
 * 函 数 返 回：电流值（单位：A），-1表示参数无效
 * 作       者：LC
 * 备       注：适用于霍尔电流传感器，通常有固定的转换比例
******************************************************************/
float ADS1115_ReadCurrent_Ratio(float voltage, float voltage_ratio)
{
	if(voltage < 0)  //电压值无效
		return -1;

	if(voltage_ratio <= 0)  //转换比例无效
		return -1;

	//根据转换比例计算电流：I = V / ratio
	return voltage / voltage_ratio;
}

main.C

cpp 复制代码
//初始化
ADS1115_GPIO_Init();  //初始化ADS1115
delay_ms(10);  //等待IIC稳定
ads1115_status = ADS1115_Check();  //检测ADS1115初始化状态


//获取数据 PGA 使用对应的宏定义
//#define ADS1115_PGA_6144        0x00  //±6.144V
//#define ADS1115_PGA_4096        0x02  //±4.096V
//#define ADS1115_PGA_2048        0x04  //±2.048V
//#define ADS1115_PGA_1024        0x06  //±1.024V
//#define ADS1115_PGA_0512        0x08  //±0.512V
//#define ADS1115_PGA_0256        0x0A  //±0.256V
ads1115_voltage_A0 = ADS1115_ReadChannel_A0(PGA);
delay_ms(20);  //等待转换完成
ads1115_voltage_A1 = ADS1115_ReadChannel_A1(PGA);
delay_ms(20);  //等待转换完成

OLED_ShowCH(0,2,"A0V:");
OLED_Showdecimal(64, 2, ads1115_voltage_A0, 2, 3, 16);
OLED_ShowCH(112, 2, "V");
OLED_ShowCH(0,4,"A1V:");
OLED_Showdecimal(64, 4, ads1115_voltage_A1, 2, 3, 16);
OLED_ShowCH(112, 4, "V");
相关推荐
Y1rong17 小时前
STM32之中断
stm32·单片机·嵌入式硬件
三佛科技-1341638421217 小时前
PL3327CE/PL3327CD/CS/CF原边调节恒流/恒压控制离线反激式开关电源芯片 典型应用电路
单片机·嵌入式硬件·物联网·智能家居
brave and determined17 小时前
工程设计类学习(DAY4)：硬件可靠性测试全攻略：标准到实战
人工智能·嵌入式硬件·测试·硬件设计·可靠性测试·嵌入式设计·可靠性方法
先知后行。18 小时前
STM32F103的启动过程
stm32·单片机·嵌入式硬件
无畏jh18 小时前
TLE5012B磁阻芯片解读
嵌入式硬件·汽车嵌入式·磁阻芯片
培林将军18 小时前
Altium Designer 22的安装与汉化
嵌入式硬件·ad工具安装
idcardwang18 小时前
xl9555-IO拓展芯片
stm32·单片机·嵌入式硬件
Y1rong19 小时前
STM32之EXTI
stm32·单片机·嵌入式硬件
兆龙电子单片机设计19 小时前
【STM32项目开源】STM32单片机智能语音家居控制系统
stm32·单片机·嵌入式硬件·物联网·开源·自动化
热门推荐
01GitHub 镜像站点02Labelme从安装到标注：零基础完整指南03安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）04Linux下V2Ray安装配置指南05jdk21下载、安装（Windows、Linux、macOS）062025-04-03 Latex学习1——本地配置Latex + VScode环境07【踩坑笔记】50系显卡适配的 PyTorch 安装08Opencode CLI 安装成功,但是启动失败09UV安装并设置国内源10全球最强模型Grok4，国内已可免费使用！（附教程）
