从零开始:51单片机入门到LED流水灯实战
🎯 引言
如果说C语言世界的起点是在屏幕上打印出Hello World,那么单片机世界的入门仪式就是点亮第一个LED灯。本文将带你从零开始,逐步掌握51单片机的核心概念,并亲手实现经典的LED流水灯效果,开启你的嵌入式开发之旅。
一、51单片机核心概念解析
相关概念辨析
在学习单片机之前,我们先来理清几个容易混淆的概念:
1. CPU - 中央处理单元
- 本质:数字电路,作为计算机系统的运算和控制核心
- 核心功能:执行指令(取指、解码、执行)
- 特点 :
- 功能专一,只负责运算和控制
- 必须与外部芯片协同工作
- 架构复杂(ALU、控制单元、寄存器组等)
2. 芯片
- 定义:通过半导体工艺制造的集成电路
- 范畴:所有集成电路的总称
- 分类 :
- CPU芯片(处理和执行指令)
- 内存芯片(存储数据和程序)
- 接口芯片(管理通信)
- 电源管理芯片(电压转换)
3. 单片机
- 定义:将微型计算机主要部件集成在单一芯片上的集成电路
- 核心特点 :
- 片上系统:集成CPU核心、存储器、I/O接口、定时器、中断系统
- 嵌入式特性:强调成本、尺寸和功耗控制
- 独立工作:只需电源和时钟即可运行
- 典型型号:STC89C51、ATmega328P、STM32系列
4. 开发板
- 定义:为实验、评估和学习设计的印刷电路板
- 作用 :
- 提供即插即用的硬件平台
- 降低学习门槛
- 主要用于教育和原型开发
概念关系总结
- 芯片是物理形态和总称
- CPU 和单片机都是芯片的子集
- 开发板是承载芯片的载体

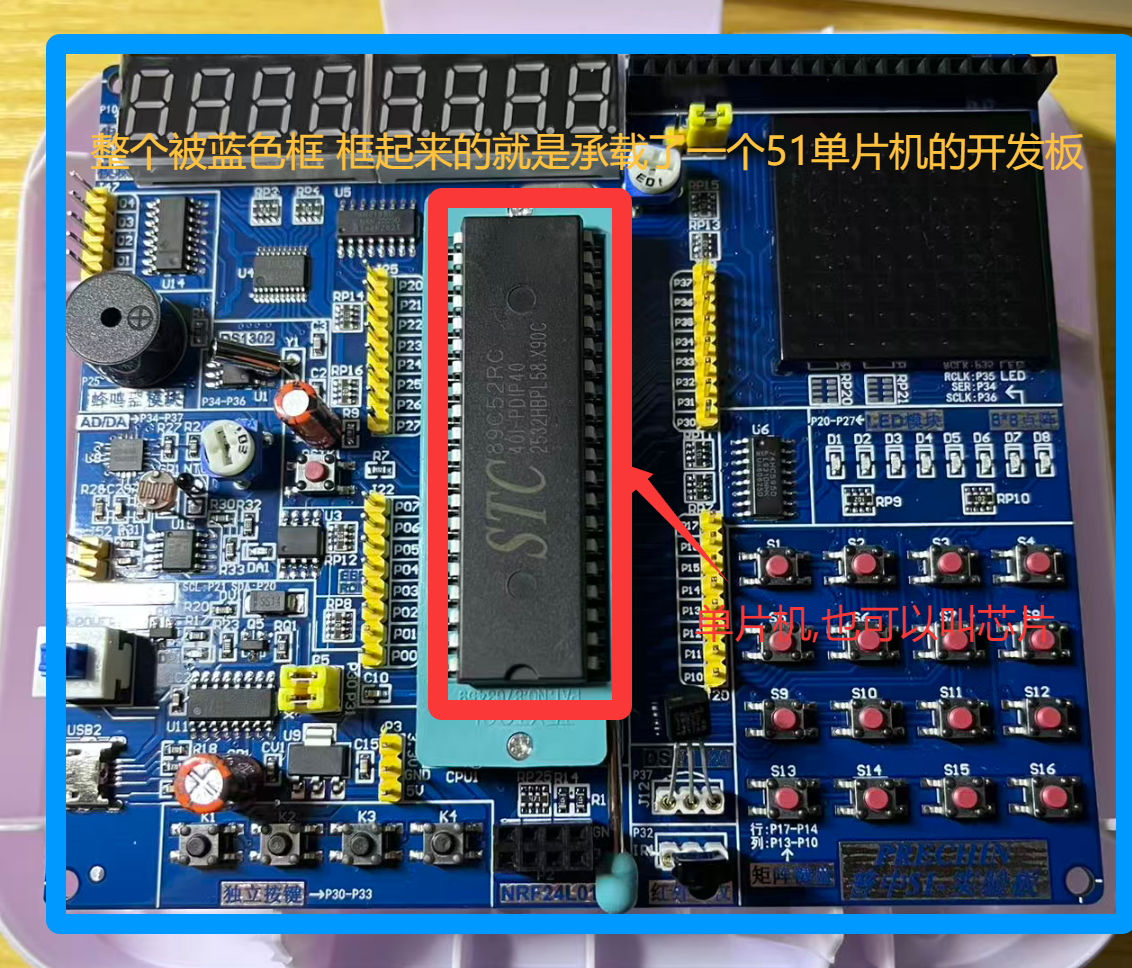

承载51单片机的开发板
后面学习51单片机也是通过这个板子来学习,关于单片机的概念就讲这么多了.刚开始学习单片机不需要深究太多.

二、实战:点亮LED灯到流水灯实现
2.1 开发环境搭建
所需软件:
- Keil μVision - 程序编写和编译

- STC-ISP - 程序下载到单片机

2.2 创建第一个工程
步骤详解:
-

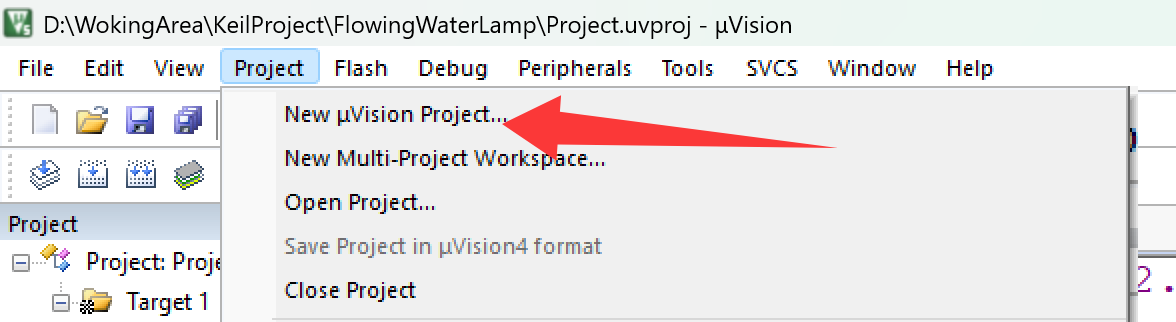

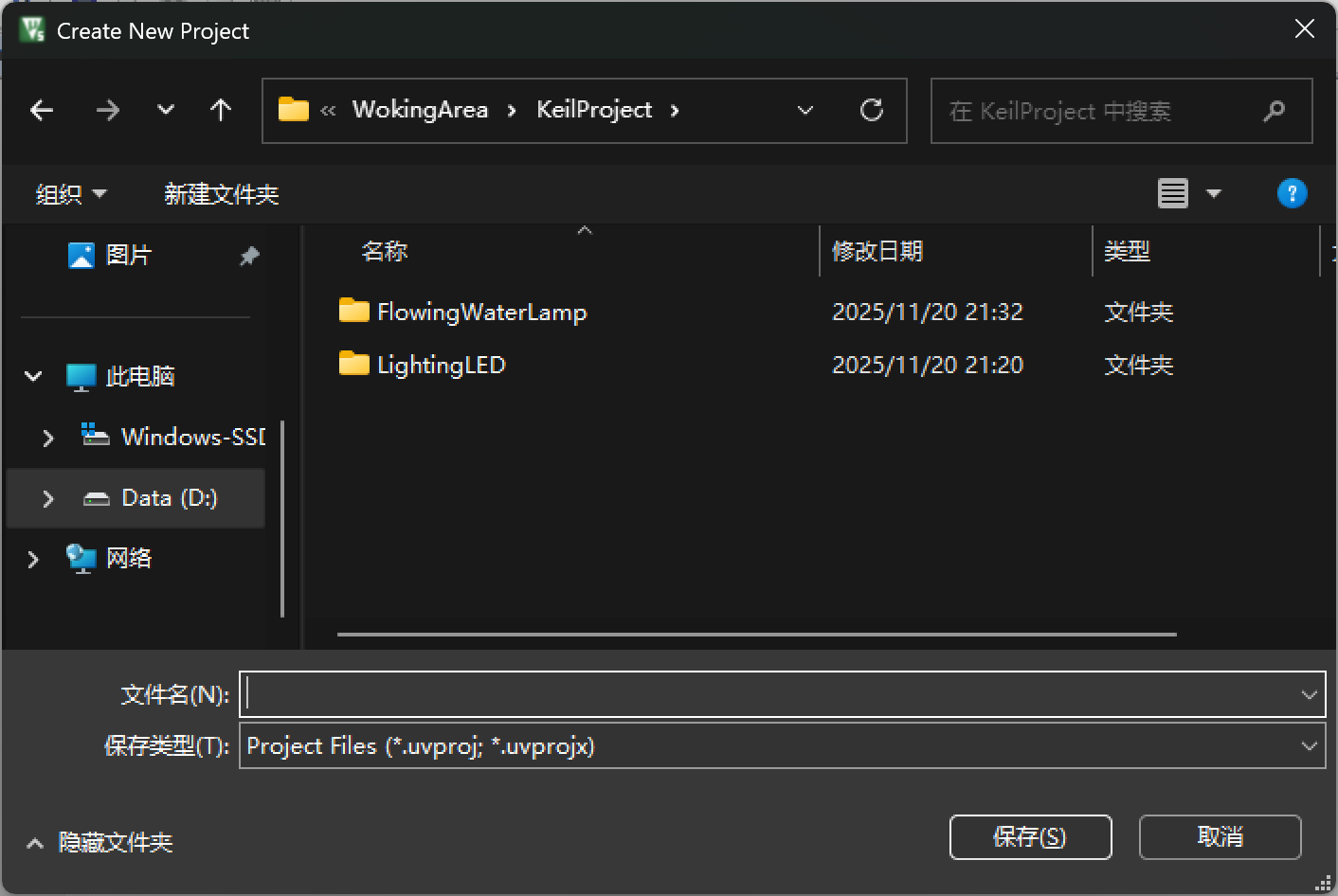

新建工程
- 打开Keil → Project → New μVision Project

- 选择项目保存路径

-

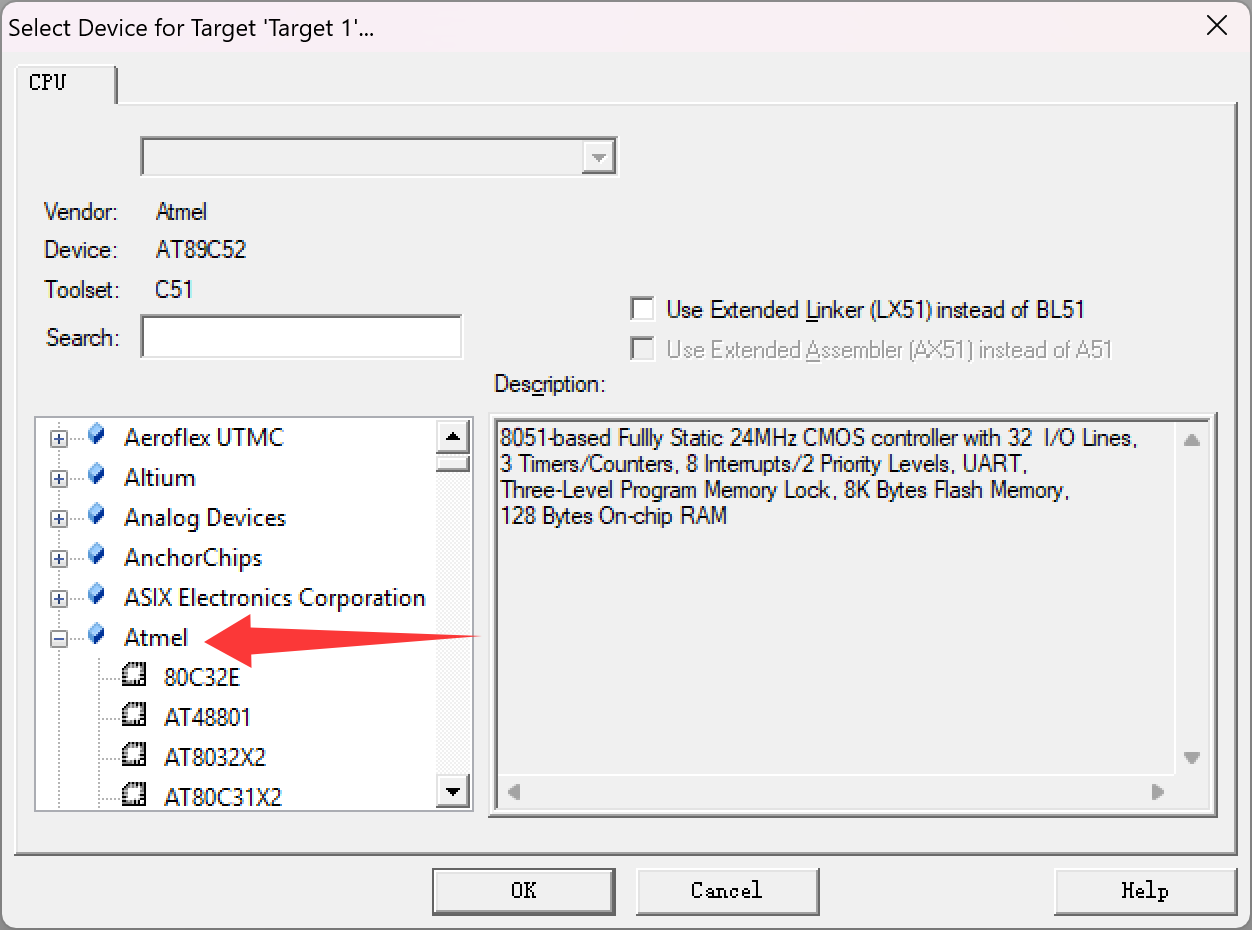

选择芯片型号
- 厂商:Atmel

- 型号:AT89C52(对应STC89C52RC)

-

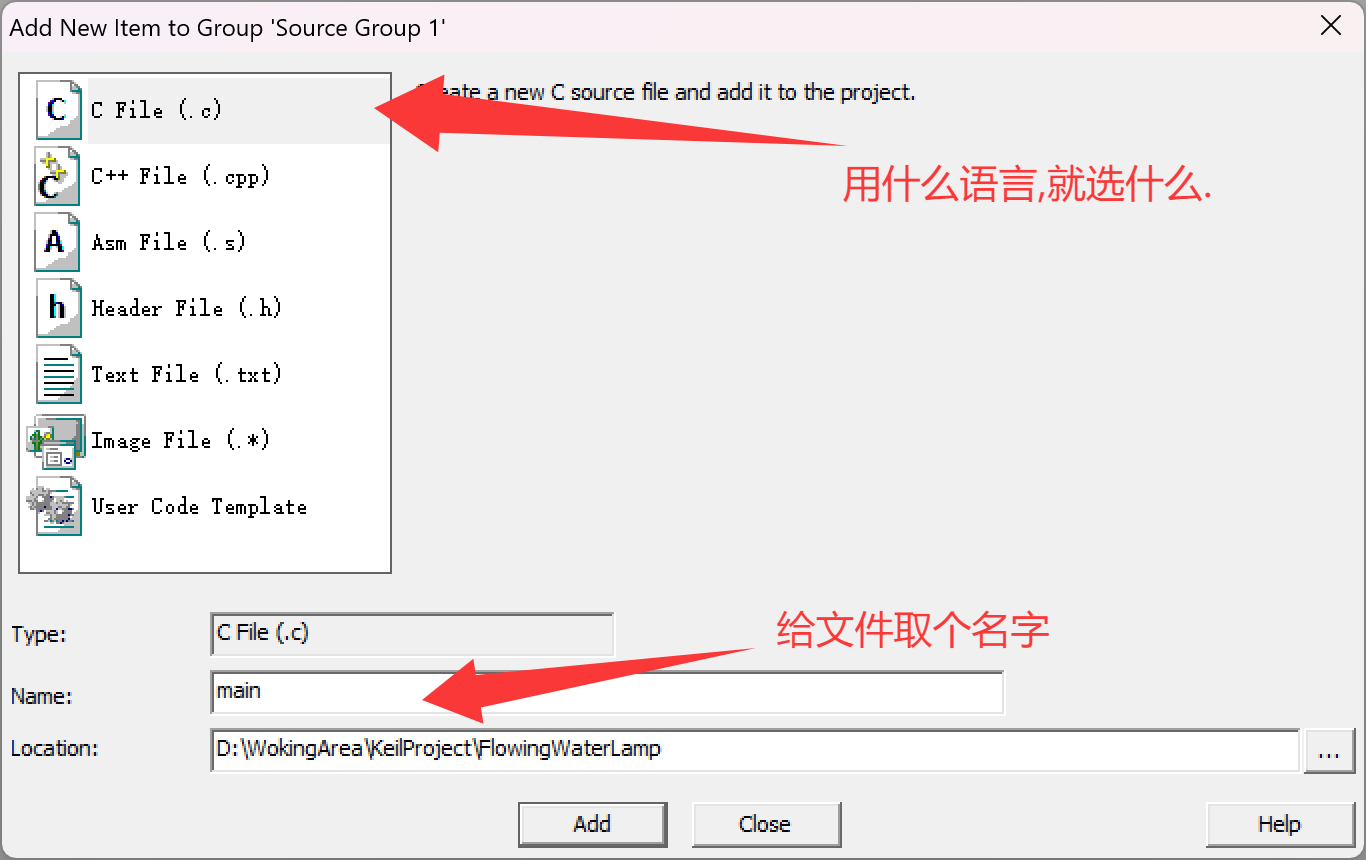

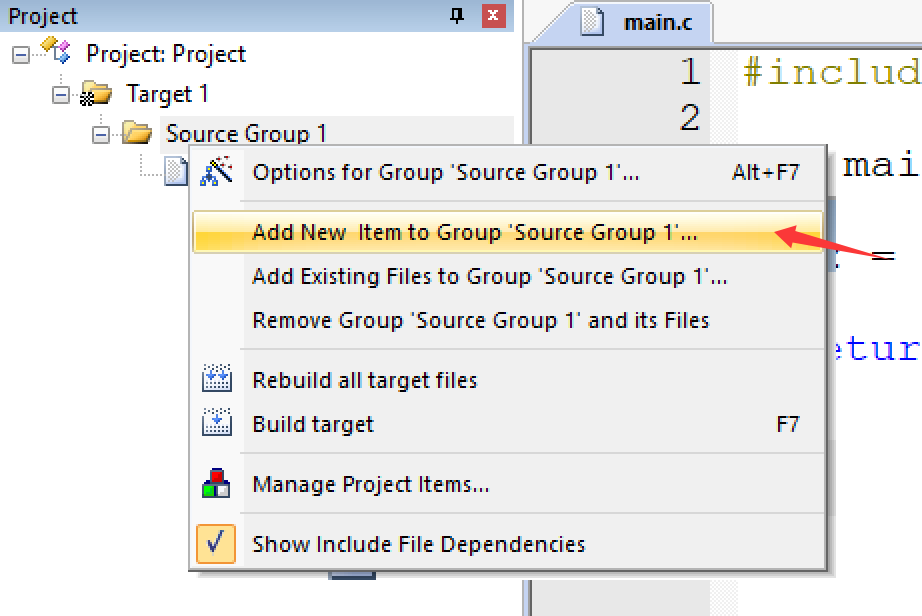

创建C源文件
- File → New → 保存为
.c文件

- 将文件添加到工程中

- File → New → 保存为

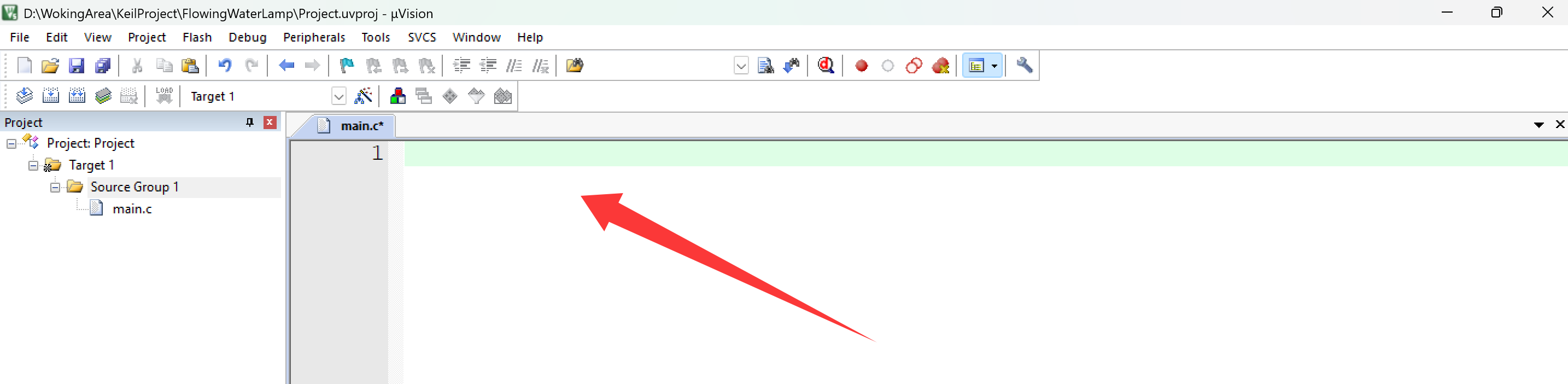

箭头指向的地方就是编写C语言程序的地方.

2.3 理解LED控制原理

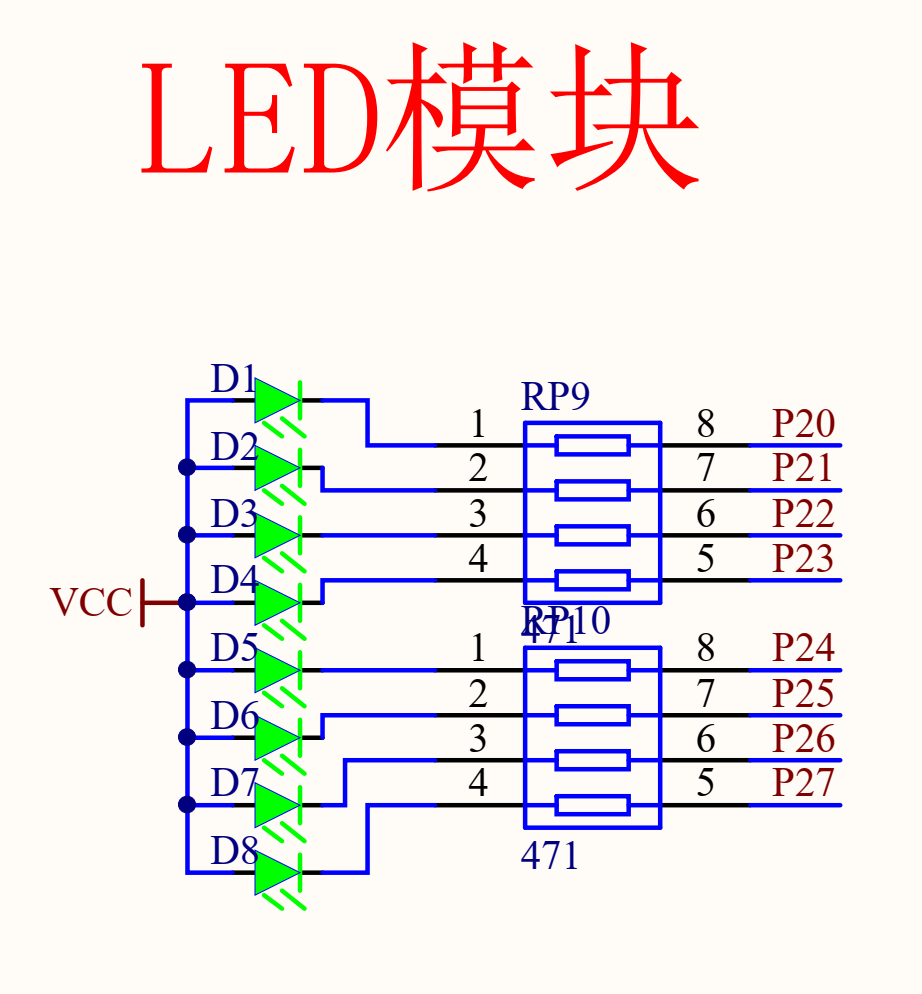

硬件连接分析:
- VCC:正极(高电平)
- P20-P27:控制引脚(低电平点亮LED)
- 共阳极接法:输出0点亮,输出1熄灭

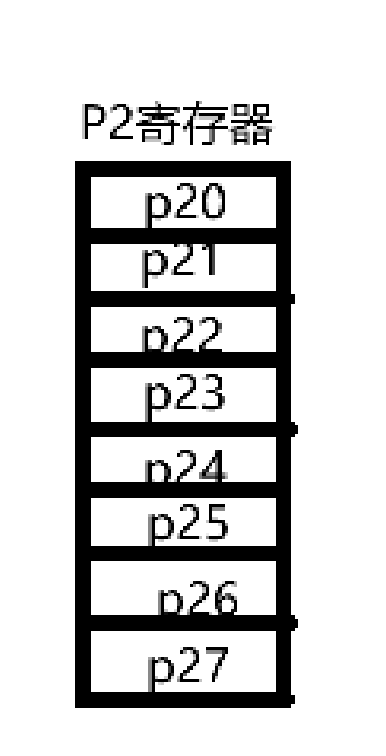

寄存器控制:
通过向P2寄存器写入特定值来控制8个LED的亮灭状态。

2.4 点亮第一个LED
代码如下:
c
#include <REGX52.H>
int main()
{
P2 = 0xFE; // 1111 1110 - 点亮D1(P2.0)
while(1)
{
}
return 0;
}
编译生成HEX文件:
- Project → Build Target
- 生成用于下载的
.hex文件

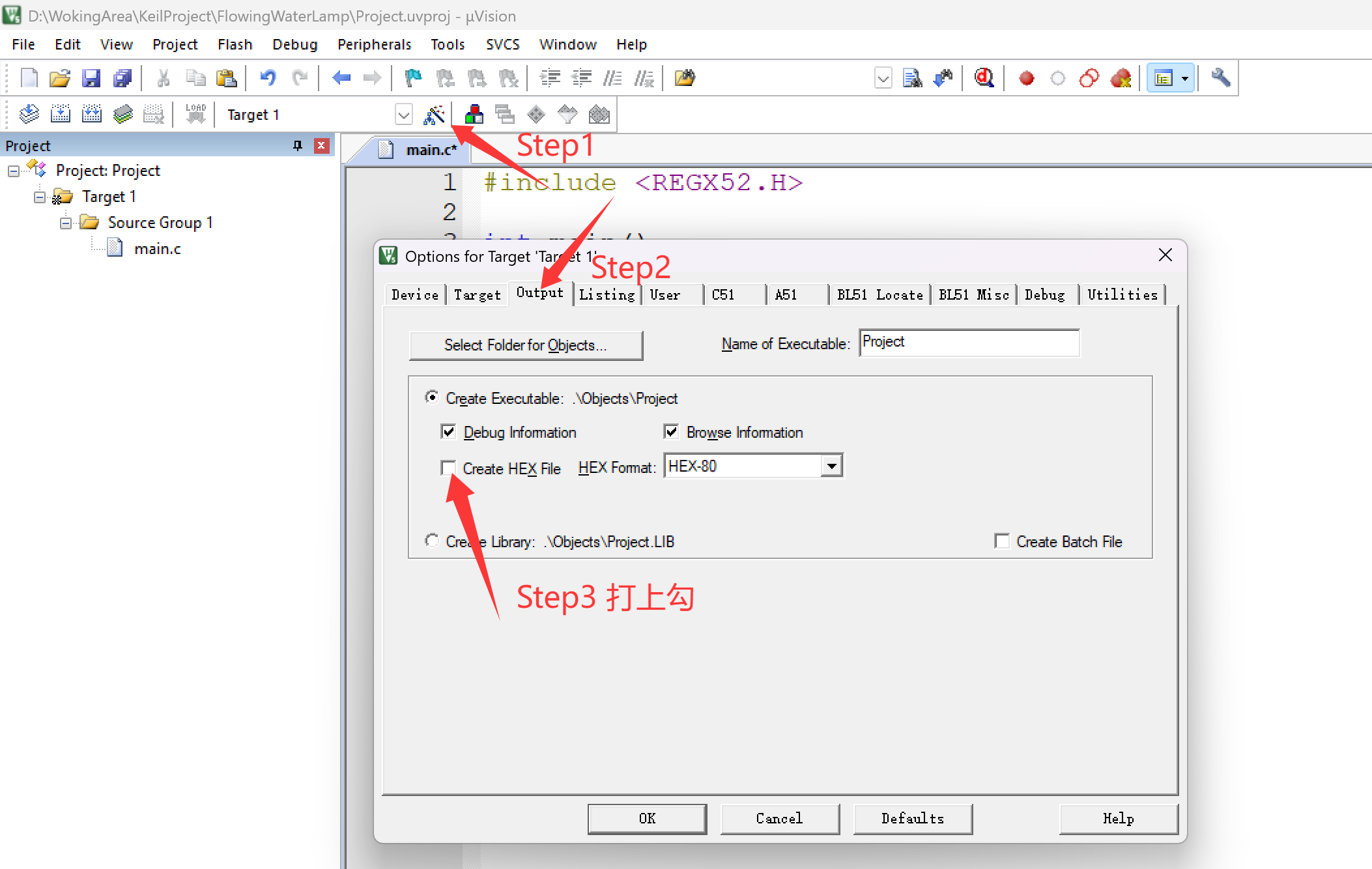

将程序先在电脑上编译运行,且要将编译后的.hex文件保存下来,需要通过下面这个操作

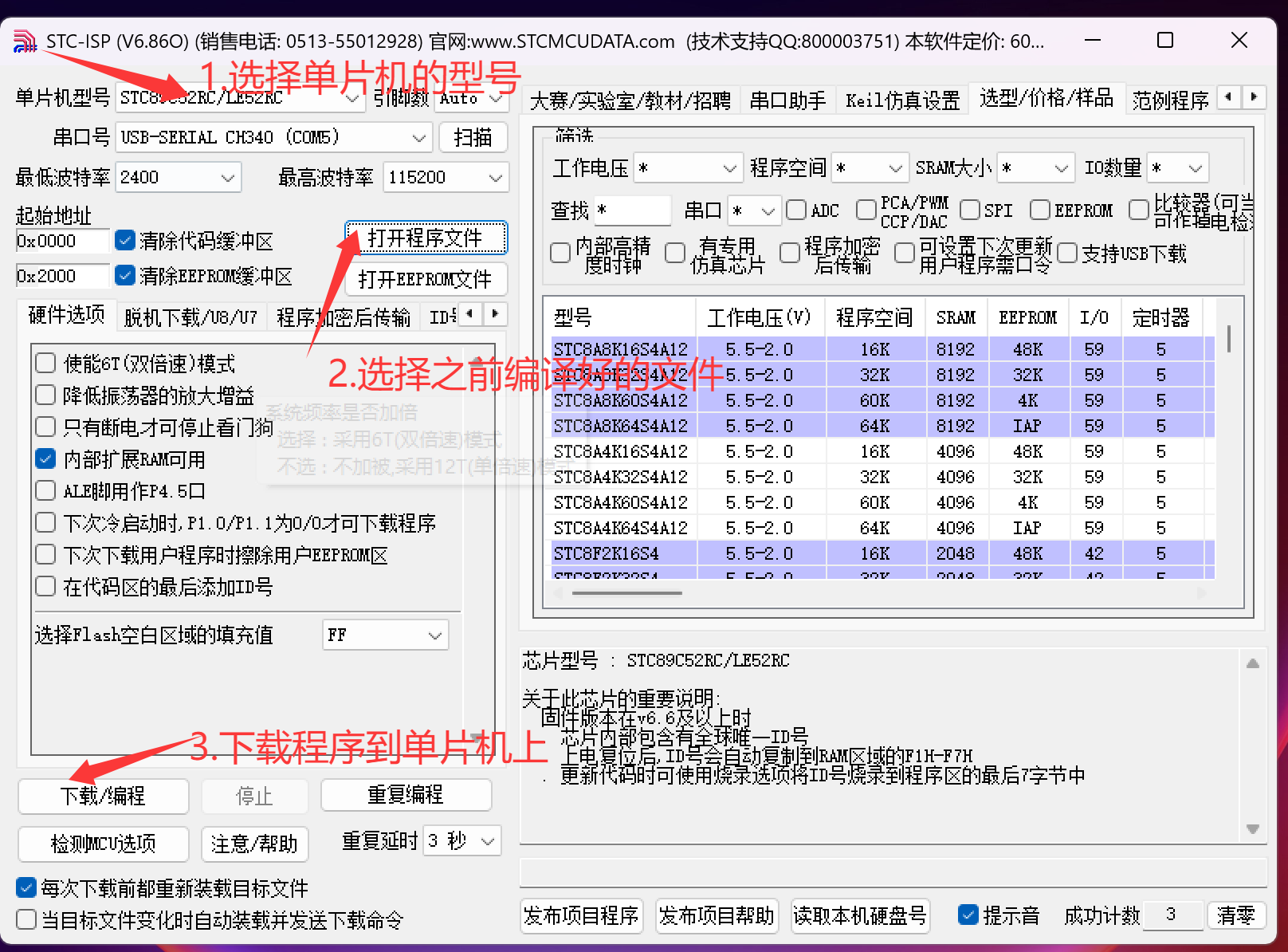

2.5 程序下载步骤
- 打开STC-ISP软件
- 选择对应单片机型号

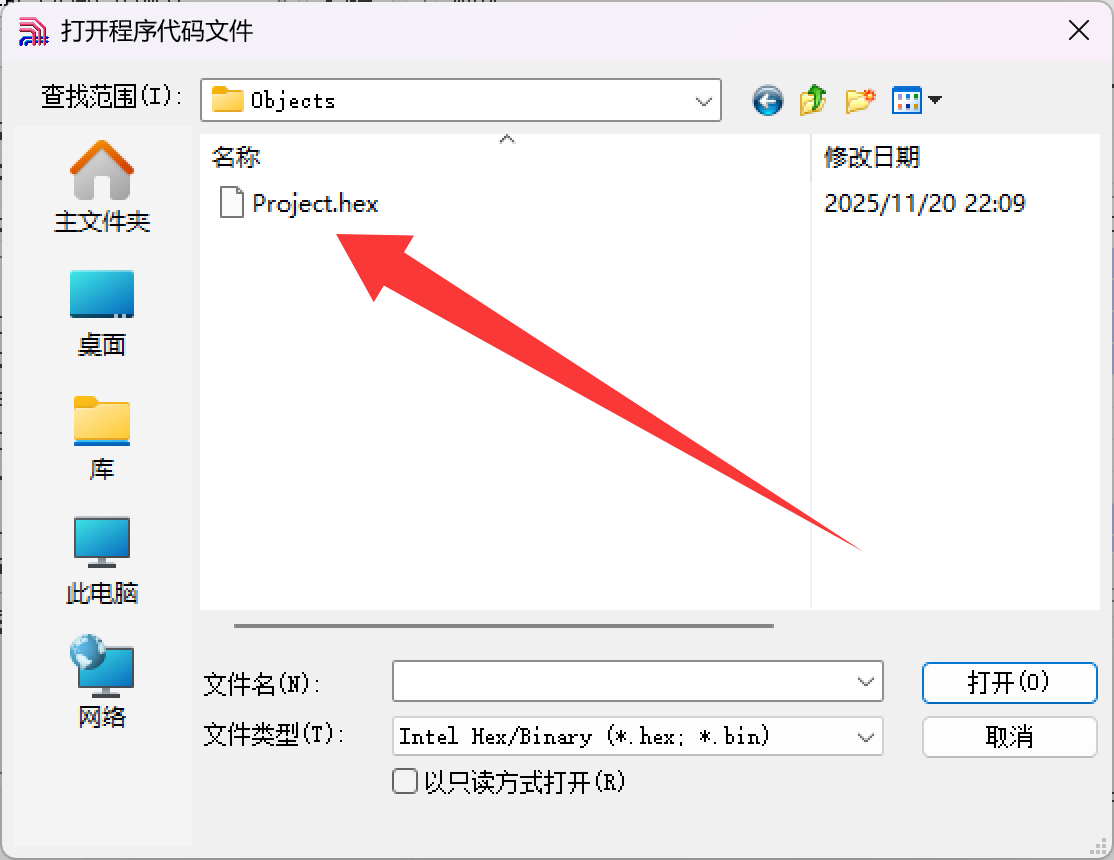

- 打开生成的
.hex文件 - 点击"下载/编程"
- 重启单片机完成下载

🎉 恭喜!你的第一个LED灯已经点亮!

三、进阶:LED流水灯实现
完整代码实现
c
#include <REGX52.H>
#include <INTRINS.H>
/**
* @brief 精确延时函数
* @param xms 延时毫秒数
* @note 基于11.0592MHz晶振
*/
void Delayxms(unsigned int xms)
{
while(xms--)
{
unsigned char i, j;
_nop_(); // 空操作指令,精确延时
i = 2;
j = 199;
do {
while (--j); // 内层循环延时
} while (--i);
}
}
/**
* @brief 主函数 - 实现LED流水灯效果
*/
int main()
{
// 无限循环实现流水灯效果
while(1)
{
P2 = 0xFE; // 1111 1110 - LED0亮
Delayxms(300);
P2 = 0xFD; // 1111 1101 - LED1亮
Delayxms(300);
P2 = 0xFB; // 1111 1011 - LED2亮
Delayxms(300);
P2 = 0xF7; // 1111 0111 - LED3亮
Delayxms(300);
P2 = 0xEF; // 1110 1111 - LED4亮
Delayxms(300);
P2 = 0xDF; // 1101 1111 - LED5亮
Delayxms(300);
P2 = 0xBF; // 1011 1111 - LED6亮
Delayxms(300);
P2 = 0x7F; // 0111 1111 - LED7亮
Delayxms(300);
}
return 0;
}
代码结构分析
1. 头文件
c
#include <REGX52.H> // 51单片机寄存器定义头文件
#include <INTRINS.H> // 内含_nop_()空操作指令
2. 延时函数
c
void Delayxms(unsigned int xms) // 延时x毫秒函数
{
while(xms--) // 外层循环控制总延时时间
{
unsigned char i, j;
_nop_(); // 空操作,精确延时
i = 2;
j = 199;
do {
while (--j); // 内层循环延时
} while (--i);
}
}
- 使用嵌套循环实现精确延时
- 参数
xms控制延时总时长
3. 主函数 - 流水灯核心逻辑
c
int main()
{
while(1) // 无限循环
{
P2 = 0XFE; // 1111 1110 - LED0亮
Delayxms(300);
P2 = 0XFD; // 1111 1101 - LED1亮
Delayxms(300);
P2 = 0XFB; // 1111 1011 - LED2亮
Delayxms(300);
P2 = 0XF7; // 1111 0111 - LED3亮
Delayxms(300);
P2 = 0XEF; // 1110 1111 - LED4亮
Delayxms(300);
P2 = 0XDF; // 1101 1111 - LED5亮
Delayxms(300);
P2 = 0XBF; // 1011 1111 - LED6亮
Delayxms(300);
P2 = 0X7F; // 0111 1111 - LED7亮
Delayxms(300);
}
return 0;
}
工作原理
LED控制原理
- P2端口:8位I/O口,每位控制一个LED
- 输出0:对应LED点亮(共阳极接法)
- 输出1:对应LED熄灭
流水灯序列
从低位到高位依次点亮:
P2.0 → P2.1 → P2.2 → P2.3 → P2.4 → P2.5 → P2.6 → P2.7
💫 结语
千里之行,始于足下。点亮第一个LED灯只是你单片机学习之路的起点。保持好奇,持续实践,相信你将在嵌入式开发的广阔天地中创造无限可能!
愿你在这条技术之路上越走越远,越走越稳
