位带操作(Bit-Banding)是什么？

位带操作(Bit-Banding) 是一个嵌入式系统，特别是ARM Cortex-M系列内核中的概念。

1. 核心定义：什么是位带操作？

位带操作 是一种通过对位带别名区的特定地址进行普通的字（32位）读写操作 ，来实现对位带区内单个比特位进行原子性（不可中断）读写的内存映射技术。

简单来说：它允许你像操作一个变量一样，直接对内存中的某一个比特进行置1、清0或读取操作，并且这个操作是硬件保证的、不会被中断打断的。

2. 为什么需要位带操作？

在没有位带操作的情况下，如果我们想改变一个字节或一个字中的某一个比特，通常的步骤是：

读取：将整个32位数据从外设寄存器或内存变量中读取出来。
修改：使用"与"、"或"等位运算来修改目标比特位（例如，|= (1 << 3) 来将第3位置1，&= ~(1 << 5) 来将第5位清0）。
写入：将修改后的整个32位数据写回原地址。

这个过程存在几个问题：

非原子性：这三个步骤如果被中断打断，可能会导致数据竞争和不一致。例如，在"读-改-写"过程中，一个高优先级的中断可能修改了同一个寄存器的其他位，当中断返回后，主程序会将其修改覆盖掉。
效率低：需要执行三条指令（读、改、写），速度较慢。
代码繁琐：代码需要显式地进行位运算，可读性稍差。

位带操作完美地解决了这些问题。

3. 位带操作的原理（以ARM Cortex-M3/M4为例）

ARM Cortex-M内核为两个特定的内存区域提供了位带功能：

SRAM区（内存） ： 0x20000000 - 0x200FFFFF 的1MB空间。
外设区 ： 0x40000000 - 0x400FFFFF 的1MB空间。

这两个区域被称为 位带区。

对于这两个1MB的位带区，内核映射了两个对应的 位带别名区：

SRAM位带别名区地址： 0x22000000 - 0x23FFFFFF (32MB)
外设位带别名区地址： 0x42000000 - 0x43FFFFFF (32MB)

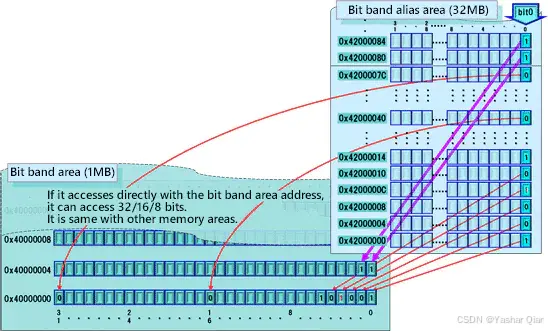

地址映射关系是位带操作的核心：

位带区的一个比特 对应 位带别名区的一个字（32位）。

具体换算公式如下：

别名区地址 = 位带别名区基地址 + (字节在位带区中的偏移 × 32) + (位序号 × 4)

让我们分解一下这个公式：

位带别名区基地址 ： 0x22000000 (SRAM) 或 0x42000000 (外设)。
字节在位带区中的偏移 ：目标字节地址相对于其位带区基地址（0x20000000 或 0x40000000）的偏移量。
位序号：目标比特在该字节中的位置 (0-7)。
× 32：因为一个字节有8个比特，而每个比特在别名区占4个字节（一个字），所以一个字节在别名区占了 8 × 4 = 32 个字节。
× 4：因为地址是按字节寻址的，而别名区的一个"位实体"是一个字（4字节）。

一个简单的例子：

假设我们想操作 SRAM 地址 0x20000200 这个字节的第2位（从0开始计数）。

计算字节偏移 ： 0x20000200 - 0x20000000 = 0x200
计算别名区地址 ：
别名区地址 = 0x22000000 + (0x200 × 32) + (2 × 4)
= 0x22000000 + 0x4000 + 0x8
= 0x22004008

现在，我们对地址 0x22004008 进行写操作：

写入 0x00000001：这个操作会被硬件映射为将 0x20000200 字节的第2位置 1。
写入 0x00000000：这个操作会被硬件映射为将 0x20000200 字节的第2位清 0。

我们对地址 0x22004008 进行读操作：

读取到的值将是 0x00000001 或 0x00000000，直接反映了 0x20000200 字节第2位的值。

4. 位带操作的优点

原子性：读-改-写过程由硬件一次性完成，不会被中断打断，保证了数据一致性。
代码简洁高效：一条存储指令即可完成位的设置或清除，速度快，代码清晰。
减少并发问题：在多任务或中断密集的环境中，无需关中断即可安全地操作共享的标志位或寄存器位。

5. 实际编程中的应用

在代码中，我们通常会用 #define 宏定义来简化位带地址的计算。

一个经典的宏定义如下（在CMSIS等库中常见）：

c 复制代码

// 将位带地址：位序号 转换成别名地址
#define BITBAND(addr, bitnum) ((addr & 0xF0000000) + 0x02000000 + ((addr & 0x000FFFFF) << 5) + (bitnum << 2))

// 将一个地址转换成一个指针
#define MEM_ADDR(addr)  *((volatile unsigned long *)(addr))

// 使用示例：操作 GPIOA->ODR 寄存器的第 5 位
// 定义 GPIOA->ODR 第5位对应的别名地址指针
#define PA5_OUT_BITBAND  BITBAND((uint32_t)&(GPIOA->ODR), 5)

// 使用
MEM_ADDR(PA5_OUT_BITBAND) = 1; // 将PA5输出高电平（原子操作）
MEM_ADDR(PA5_OUT_BITBAND) = 0; // 将PA5输出低电平（原子操作）

if (MEM_ADDR(PA5_OUT_BITBAND)) { // 读取PA5当前的输出状态
    // 如果为1，执行某些操作
}

6. 注意事项与总结

硬件支持：位带是ARM Cortex-M3/M4/M7等内核的特性，并非所有MCU都具备。Cortex-M0/M0+通常不支持。
地址范围：只有特定的SRAM和外设地址区域支持位带操作。
数据宽度 ：对别名区的操作必须是32位的字访问（使用 uint32_t* 指针）。字节或半字访问是未定义行为。
现代编译器的优化 ：对于一些简单的位操作，现代优化编译器有时能自动识别并将其编译成芯片支持的位操作指令（如Cortex-M的 Bit-Banding 或 Bit-Band 相关指令），但使用显式的位带操作仍然是保证原子性和意图清晰的最佳方式。

总结：
位带操作 是嵌入式开发中一项强大而高效的硬件特性，它将繁琐且不安全的"读-改-写"过程简化为一次安全的、原子性的内存访问，极大地提高了对硬件寄存器位和关键状态标志位操作的效率和可靠性。
