探索Matlab多相材料相场断裂及Paraview可视化

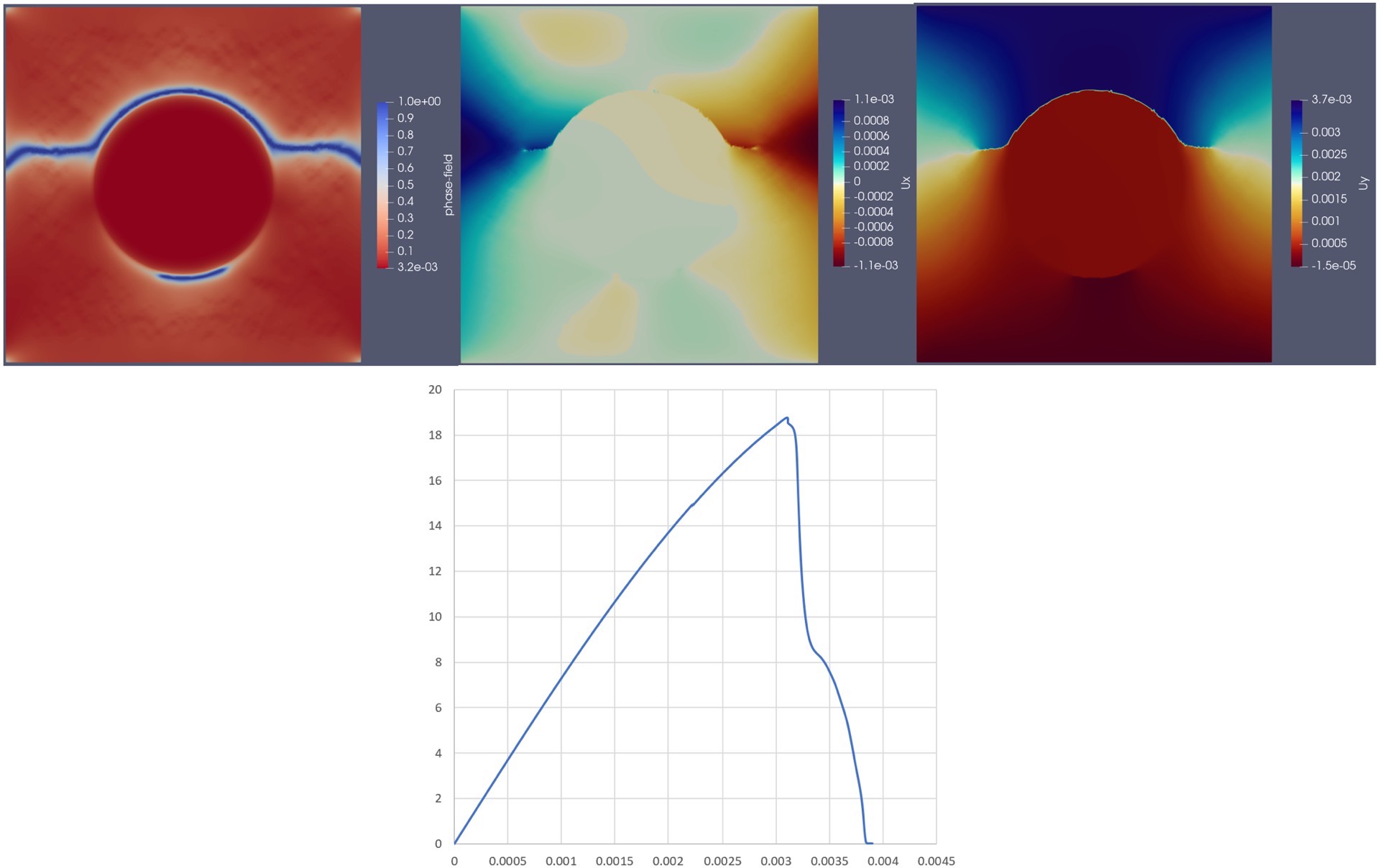

matlab多相材料相场断裂，图中包含纤维基体界面三相，并输出载荷位移曲线。 paraview可视化

在材料科学领域，研究多相材料的相场断裂现象至关重要，特别是涉及纤维基体界面三相的情况。今天咱们就来唠唠如何在Matlab中实现这一过程，并借助Paraview进行可视化，同时输出载荷位移曲线。

Matlab 多相材料相场断裂实现

首先，我们得定义一些基础参数。比如材料属性相关参数，像弹性模量、泊松比等。假设我们这里有一个简单模型，定义弹性模量E和泊松比nu：

matlab 复制代码

E = 200e9; % 弹性模量，单位 Pa
nu = 0.3; % 泊松比

对于相场模型，我们需要设定相场变量及其演化方程。相场变量可以用来描述不同相的分布情况。假设我们用phi表示相场变量，其演化方程可以类似如下：

matlab 复制代码

% 定义时间步长和空间步长
dt = 0.01;
dx = 0.01;

% 初始化相场变量
phi = zeros(size(domain));

% 相场演化方程示例（简化示意）
for n = 1:numTimeSteps
    laplacian_phi = (circshift(phi, [0 1]) + circshift(phi, [0 -1]) + circshift(phi, [1 0]) + circshift(phi, [-1 0]) - 4 * phi) / dx^2;
    phi = phi + dt * (-0.1 * (phi.^3 - phi) + 0.01 * laplacian_phi);
end

这里通过离散化的方式，利用循环来迭代更新相场变量phi。在每一步中，计算拉普拉斯项来模拟相场的扩散和变化。

而对于纤维基体界面三相的模拟，我们要根据相场变量phi来确定不同相的位置和相互作用。可以通过设定不同的阈值来区分不同相，比如：

matlab 复制代码

phase1 = phi < -0.5;
phase2 = (phi >= -0.5) & (phi < 0.5);
phase3 = phi >= 0.5;

这样就简单地将整个区域划分成了三相。

在处理断裂问题时，我们通常引入断裂能等参数。假设断裂能为Gc，可以据此修改相场演化方程来模拟裂纹的产生和扩展：

matlab 复制代码

Gc = 100; % 断裂能，单位 J/m^2
% 修改后的相场演化方程考虑断裂
for n = 1:numTimeSteps
    laplacian_phi = (circshift(phi, [0 1]) + circshift(phi, [0 -1]) + circshift(phi, [1 0]) + circshift(phi, [-1 0]) - 4 * phi) / dx^2;
    phi = phi + dt * (-0.1 * (phi.^3 - phi) + 0.01 * laplacian_phi - Gc * (phi > 0));
end

这里简单地在演化方程中加入了与断裂能相关的项，当phi大于0时，就考虑断裂的影响。

输出载荷位移曲线

为了得到载荷位移曲线，我们需要在模拟过程中记录加载力和对应位移的数据。假设我们通过有限元方法计算节点力和位移，在每次迭代中记录关键节点的力和位移：

matlab 复制代码

% 初始化载荷和位移数组
loadHistory = [];
dispHistory = [];

for step = 1:loadingSteps
    % 有限元计算节点力和位移（这里是示意，实际需要复杂的有限元计算）
    nodeForce = calculateNodeForce(phi, E, nu);
    nodeDisp = calculateNodeDisp(phi, E, nu);

    % 记录载荷和位移
    loadHistory = [loadHistory; nodeForce];
    dispHistory = [dispHistory; nodeDisp];
end

% 绘制载荷位移曲线
figure;
plot(dispHistory, loadHistory);
xlabel('位移 (m)');
ylabel('载荷 (N)');
title('载荷 - 位移曲线');

这里通过循环记录每次加载步骤中的载荷和位移，最后利用Matlab的绘图函数绘制出载荷位移曲线。

Paraview可视化

模拟完成后，我们可以利用Paraview对结果进行可视化。首先，我们需要将Matlab中的数据导出为Paraview支持的格式，比如VTK格式。Matlab有一些工具包可以帮助我们完成这个任务，例如mat2vtk工具包。假设我们已经安装了该工具包，导出相场变量phi数据的代码如下：

matlab 复制代码

% 假设domain是二维网格数据
[x, y] = meshgrid(1:size(domain, 2), 1:size(domain, 1));
vtk_file = 'phase_field_data.vtk';
mat2vtk(x, y, phi, vtk_file);

将数据导出为VTK文件后，打开Paraview。在Paraview中，通过"File -> Open"打开刚才导出的VTK文件。然后在"Properties"面板中，可以选择不同的可视化方式，比如使用"Surface"来显示相场的分布，通过调整颜色映射，我们可以清晰地看到三相的分布情况。对于纤维基体界面的展示会非常直观。

通过这样一系列操作，我们不仅在Matlab中实现了多相材料相场断裂的模拟，输出了重要的载荷位移曲线，还借助Paraview将模拟结果进行了可视化展示，为进一步分析材料性能和断裂行为提供了有力的工具。希望这篇博文能给同样在这个领域探索的小伙伴们一些启发。
