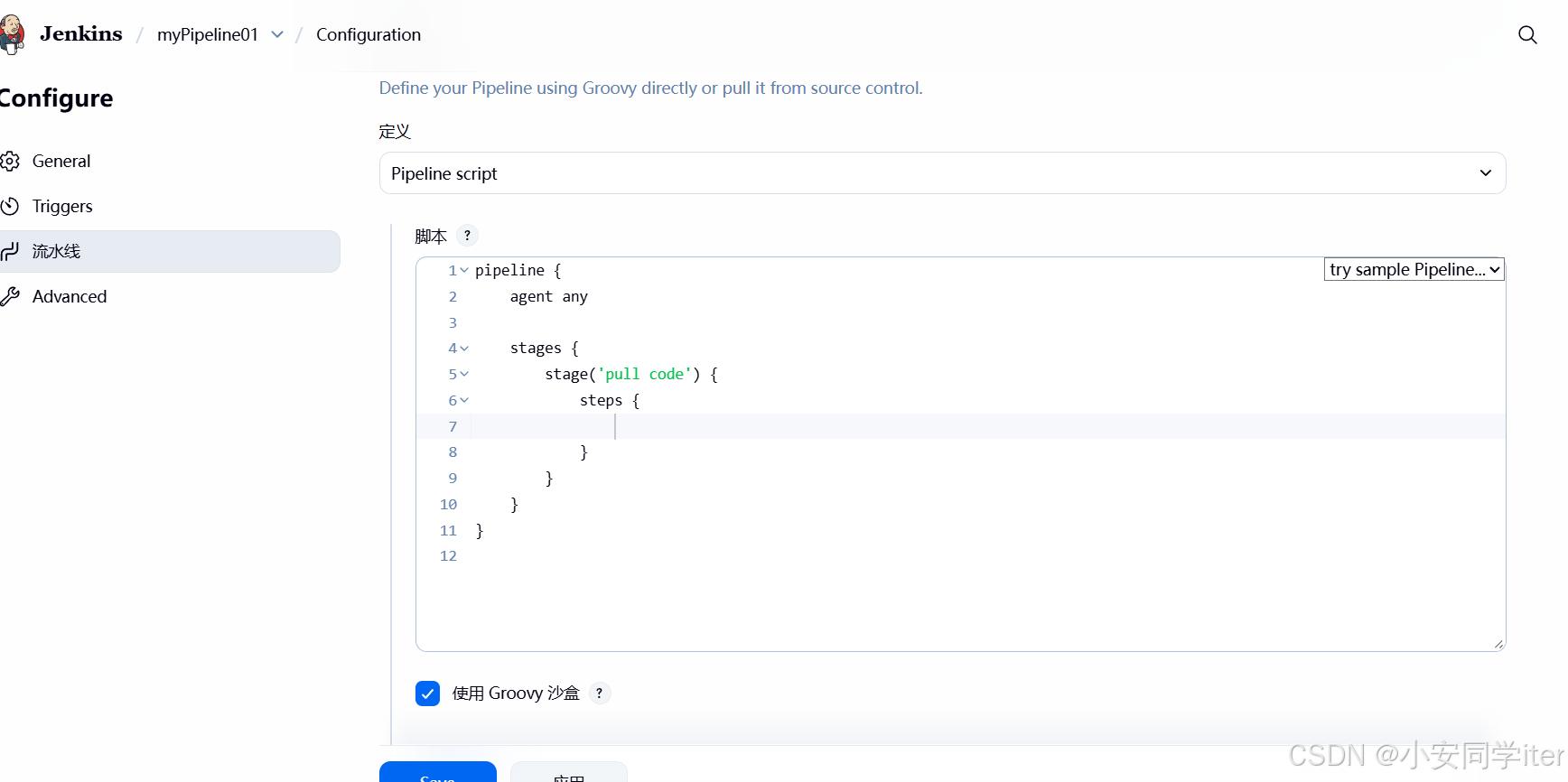

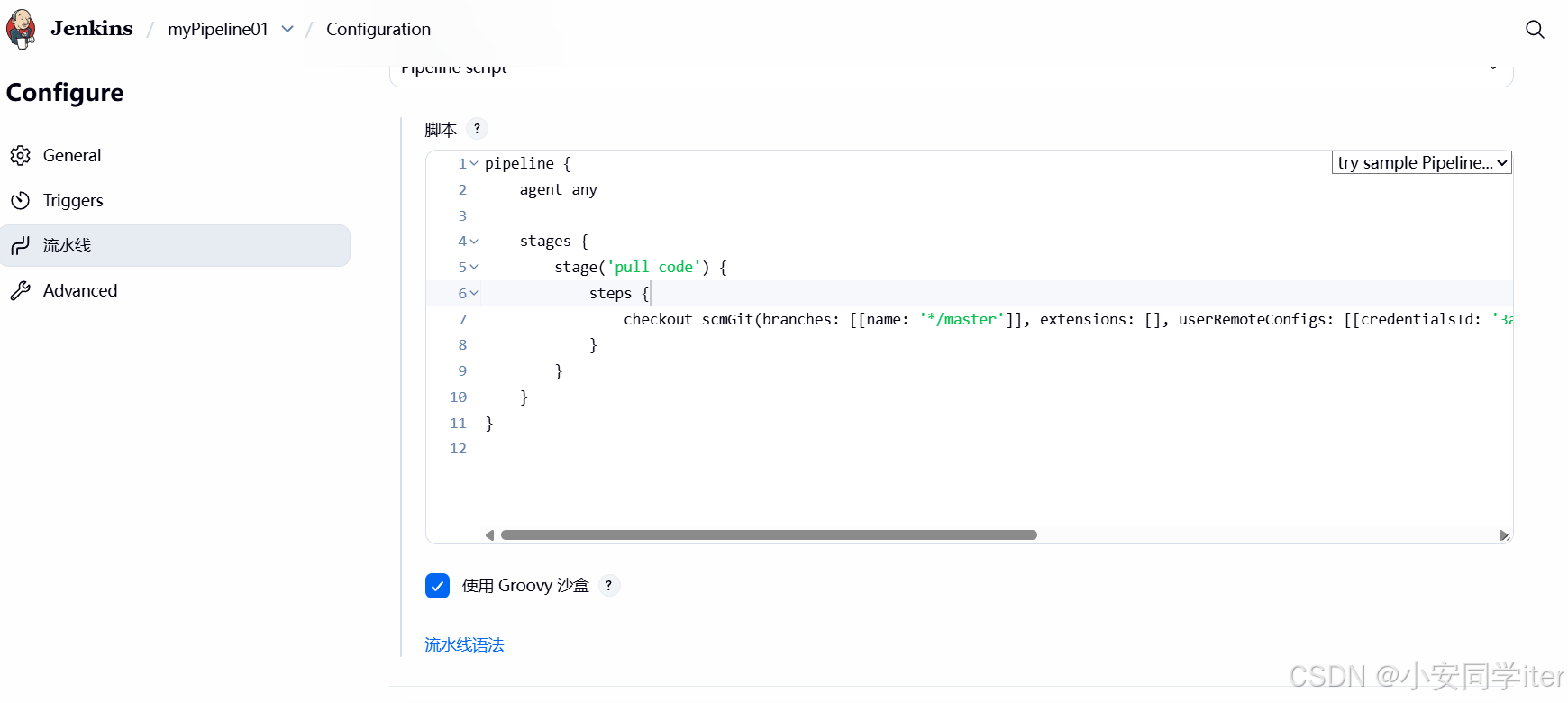

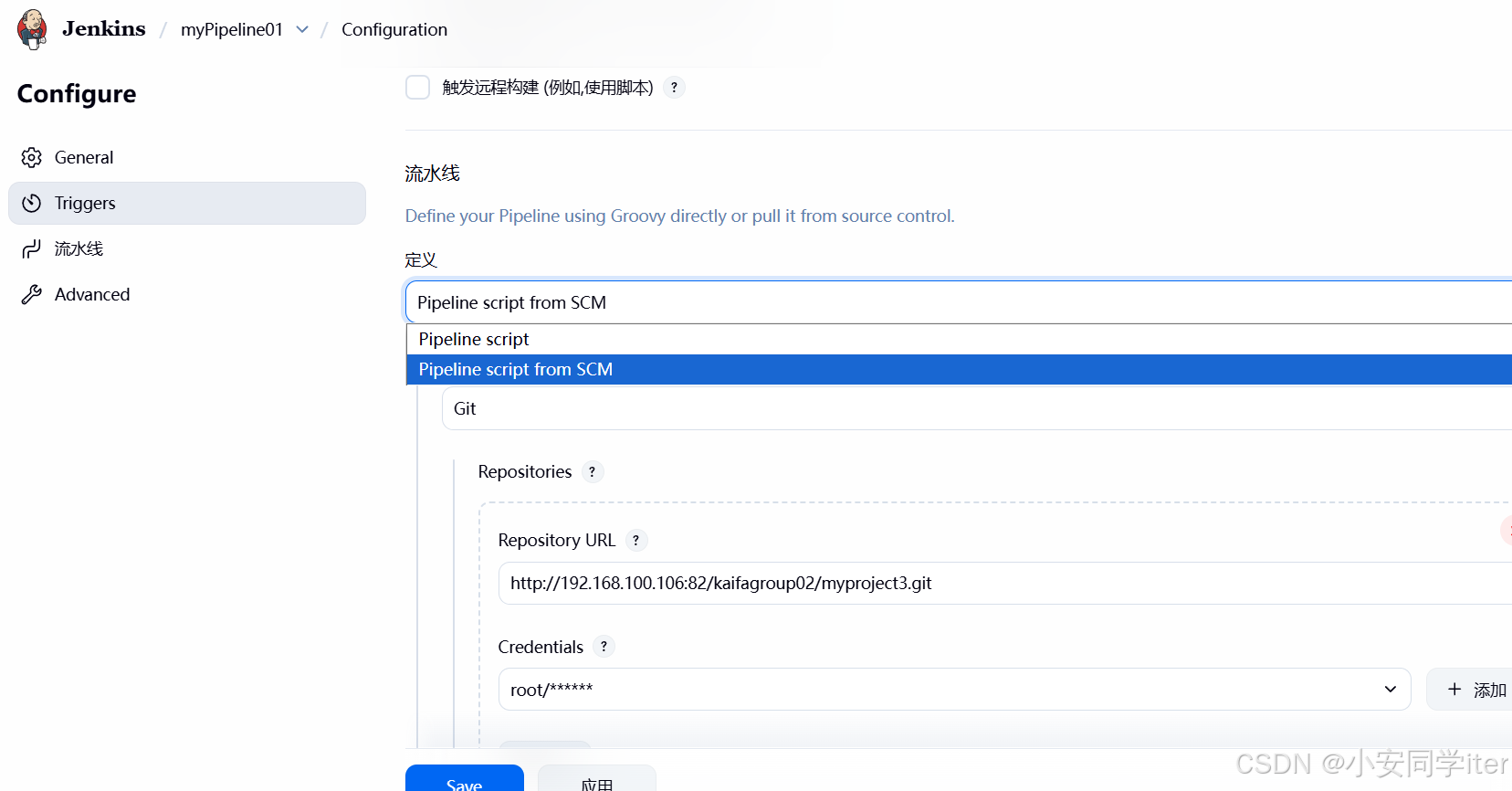

[五使用流水线方式添加任务](#五使用流水线方式添加任务)

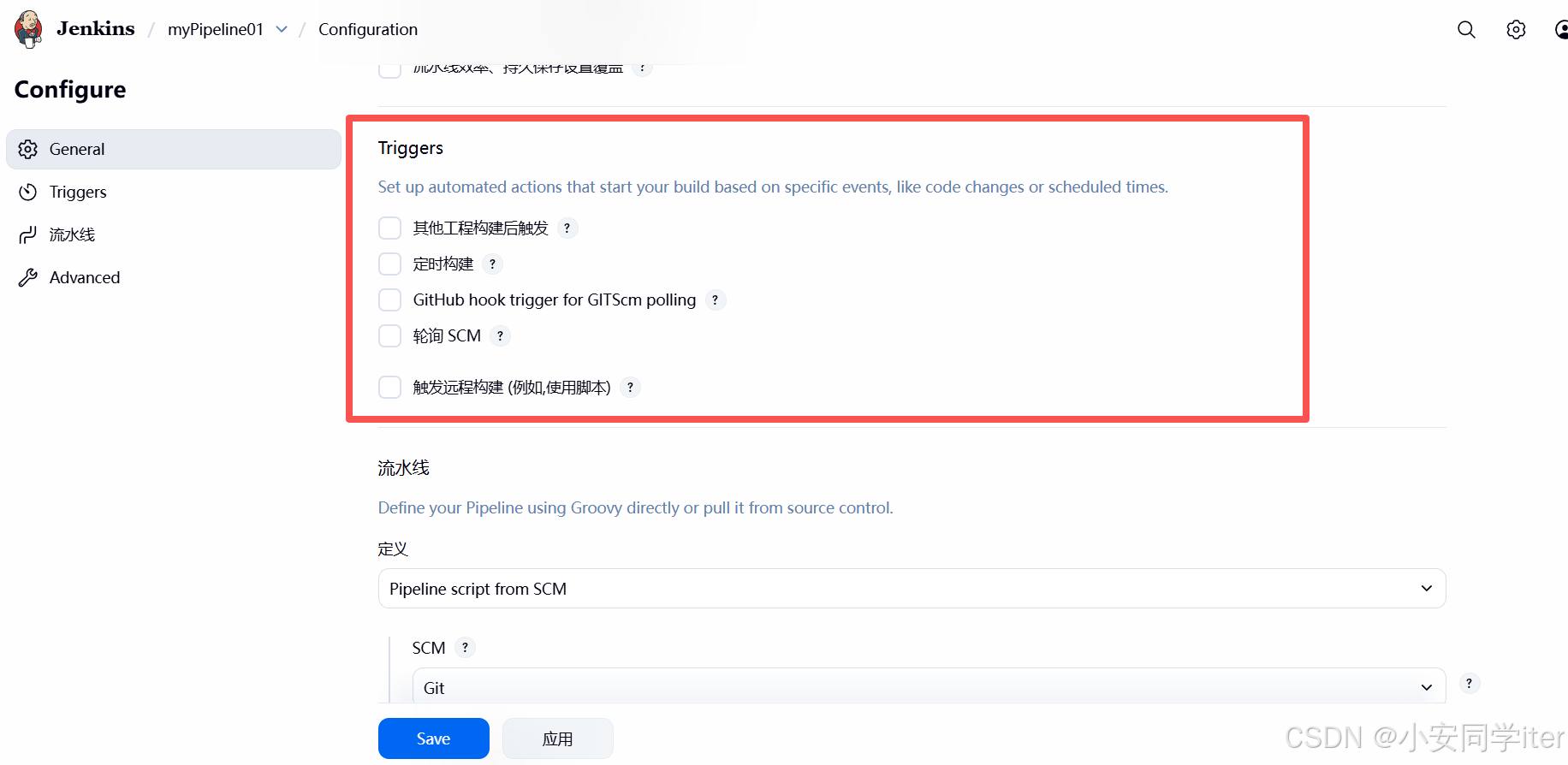

[六构建触发器的一些策略](#六构建触发器的一些策略)

复制代码

SDLC （软件开发生命周期）
│
├─ 瀑布模型（传统）  → 固定流程
└─ 敏捷开发（现代） → 快速迭代
       │
       └─ DevOps（敏捷的延伸）
              │
              ├─ CI/CD（自动化流水线）
              │      │
              │      ├─ GitLab CI / Jenkins / GitHub Actions
              │
              ├─ 云原生（面向云的架构思想）
              │      │
              │      ├─ Docker（容器技术）
              │      ├─ Kubernetes（容器编排）
              │      └─ 微服务 / 服务网格
              │
              └─ 最终目标：快速、安全、稳定地发布软件

瀑布->敏捷：瀑布模型要求一次性把事情计划好，敏捷则强调边做边反馈边修正。

敏捷->devops：是借助持续集成/持续部署对开发测试运维协作方式的改进，是一种新体系。

devops->云原生：是借助Docker和k8s对部署架构的改进。

云原生通过 Docker、Kubernetes 和微服务等理念，将应用的运行和部署方式全面云化与自动化，让系统具备弹性、自愈、快速扩缩容、声明式运维等能力。

瀑布模型：需求 → 设计 → 开发 → 测试 → 上线 → 维护。

一步一步的实现，过程是线性的。

敏捷开发：部分交付，持续交付，持续反馈，持续改进，不断完善。

不断完善，可以及时反馈。

一 Gitlab

106服务器

GitLab 是一款开源的一体化 DevOps 平台 ，基于 Git 版本控制系统，为软件开发团队提供从代码托管、项目管理到持续集成 / 部署（CI/CD）、安全合规的全流程解决方案。以下从核心模块、架构、优势等维度详细介绍：

安装方式：

html 复制代码

Gitlab安装
1. 安装相关依赖
    yum -y install policycoreutils openssh-server openssh-clients postfix
2. 启动ssh服务&设置为开机启动
    systemctl enable sshd && sudo systemctl start sshd
3. 设置postfix开机自启，并启动，postfix支持gitlab发信功能
    systemctl enable postfix && systemctl start postfix
4. 开放ssh以及http服务，然后重新加载防火墙列表
    firewall-cmd --add-service=ssh --permanent
    firewall-cmd --add-service=http --permanent
    firewall-cmd --reload
如果关闭防火墙就不需要做以上配置
5. 下载gitlab包，并且安装
    下载安装包(找合适的)
    https://mirrors.aliyun.com/gitlab-ce/yum/el7/
    安装:
    rpm -i gitlab-ce-12.4.2-ce.0.el6.x86_64.rpm
6. 修改gitlab配置
    vi /etc/gitlab/gitlab.rb
    修改gitlab访问地址和端口，默认为80，我们改为82
    external_url 'http://192.168.100.106:82'
    nginx['listen_port'] = 82
7. 重载配置及启动gitlab
    gitlab-ctl reconfigure
    gitlab-ctl restart
8. 把端口添加到防火墙
    firewall-cmd --zone=public --add-port=82/tcp --permanent
    firewall-cmd --reload
启动成功后，看到以下修改管理员root密码的页面，修改密码后，然后登录即可

安装gitlab（基于docker环境）

html 复制代码

docker pull gitlab/gitlab-ce:latest

启动命令

java 复制代码

docker run -d --name gitlab --restart always -p 8929:80 -p 2224:22 -v /srv/gitlab/config:/etc/gitlab -v /srv/gitlab/logs:/var/log/gitlab -v /srv/gitlab/data:/var/opt/gitlab -e GITLAB_OMNIBUS_CONFIG="external_url 'http://192.168.100.106:8929'; gitlab_rails['gitlab_shell_ssh_port'] = 2224;" gitlab/gitlab-ce:latest

注释：

复制代码

  -v /srv/gitlab/config:/etc/gitlab \    # 配置挂载
  -v /srv/gitlab/logs:/var/log/gitlab \  # 日志挂载
  -v /srv/gitlab/data:/var/opt/gitlab \  # 数据挂载

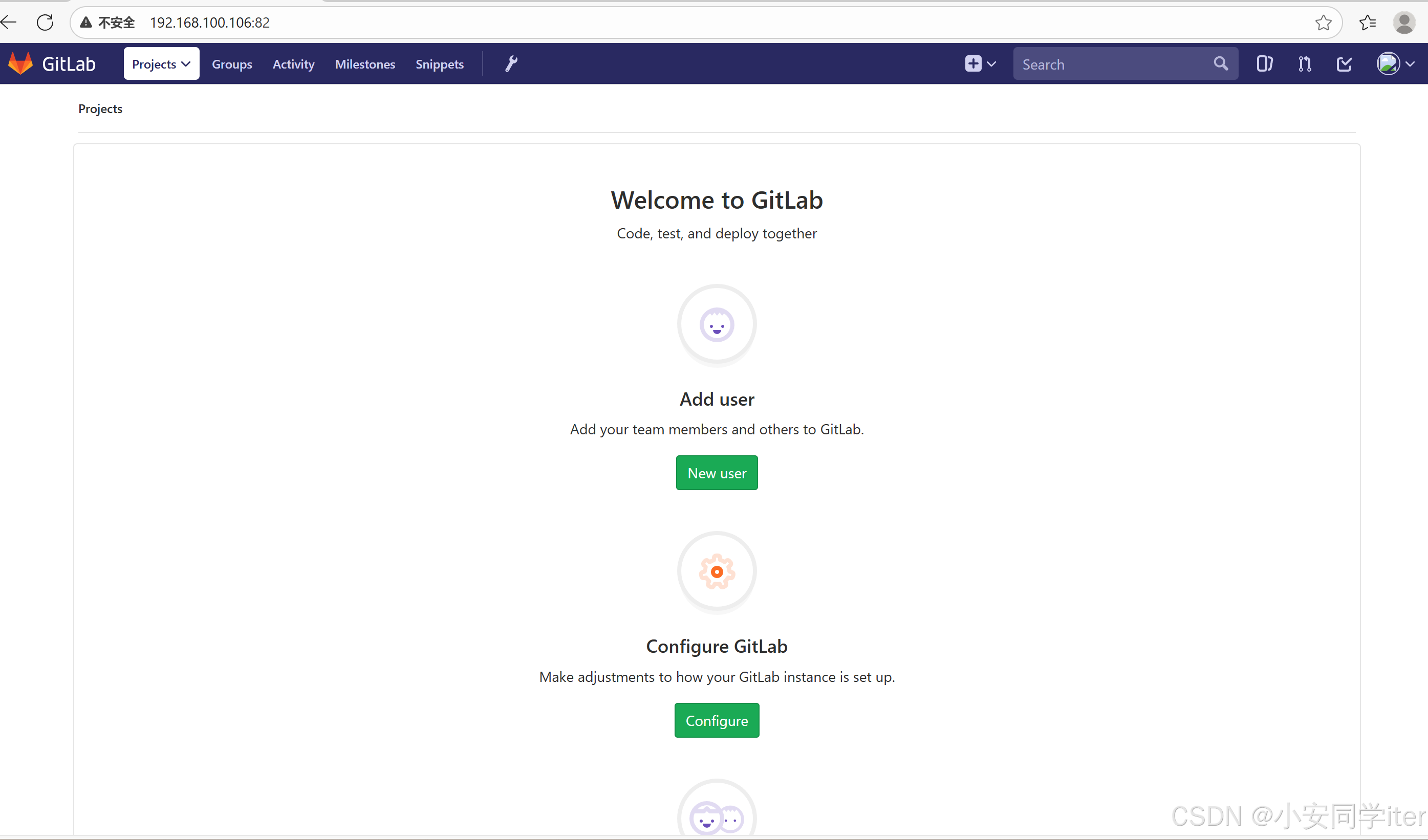

登录展示：

这样我们的安装部署就完成了

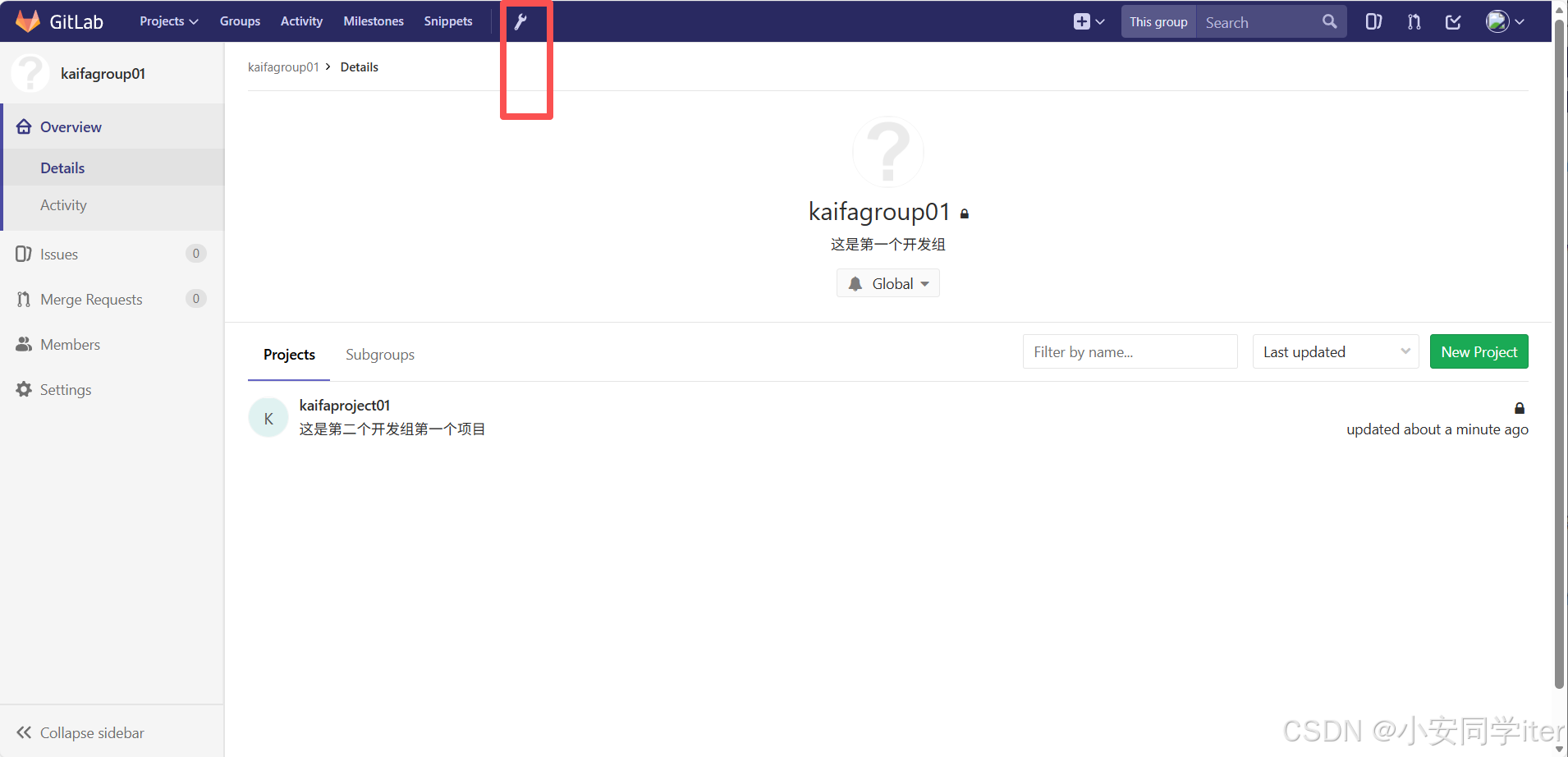

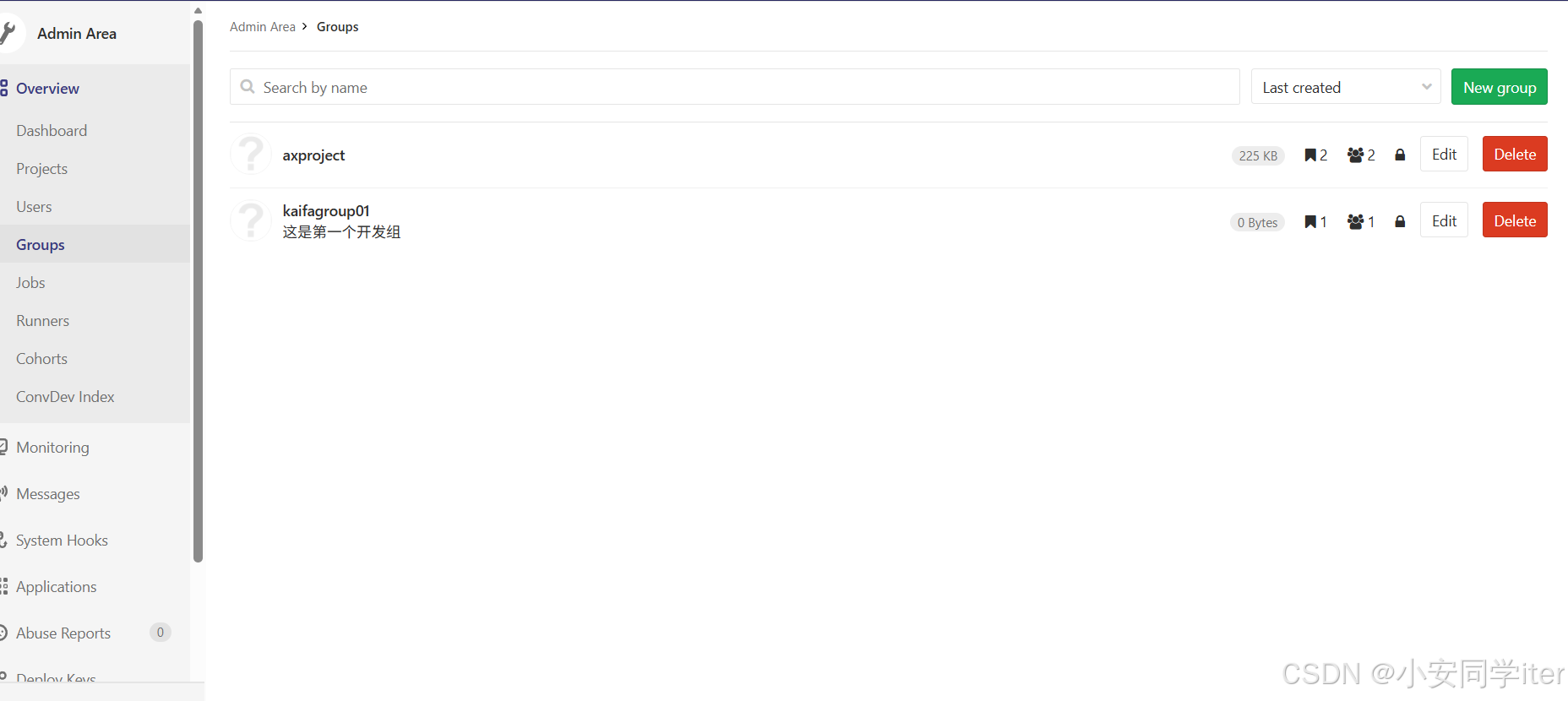

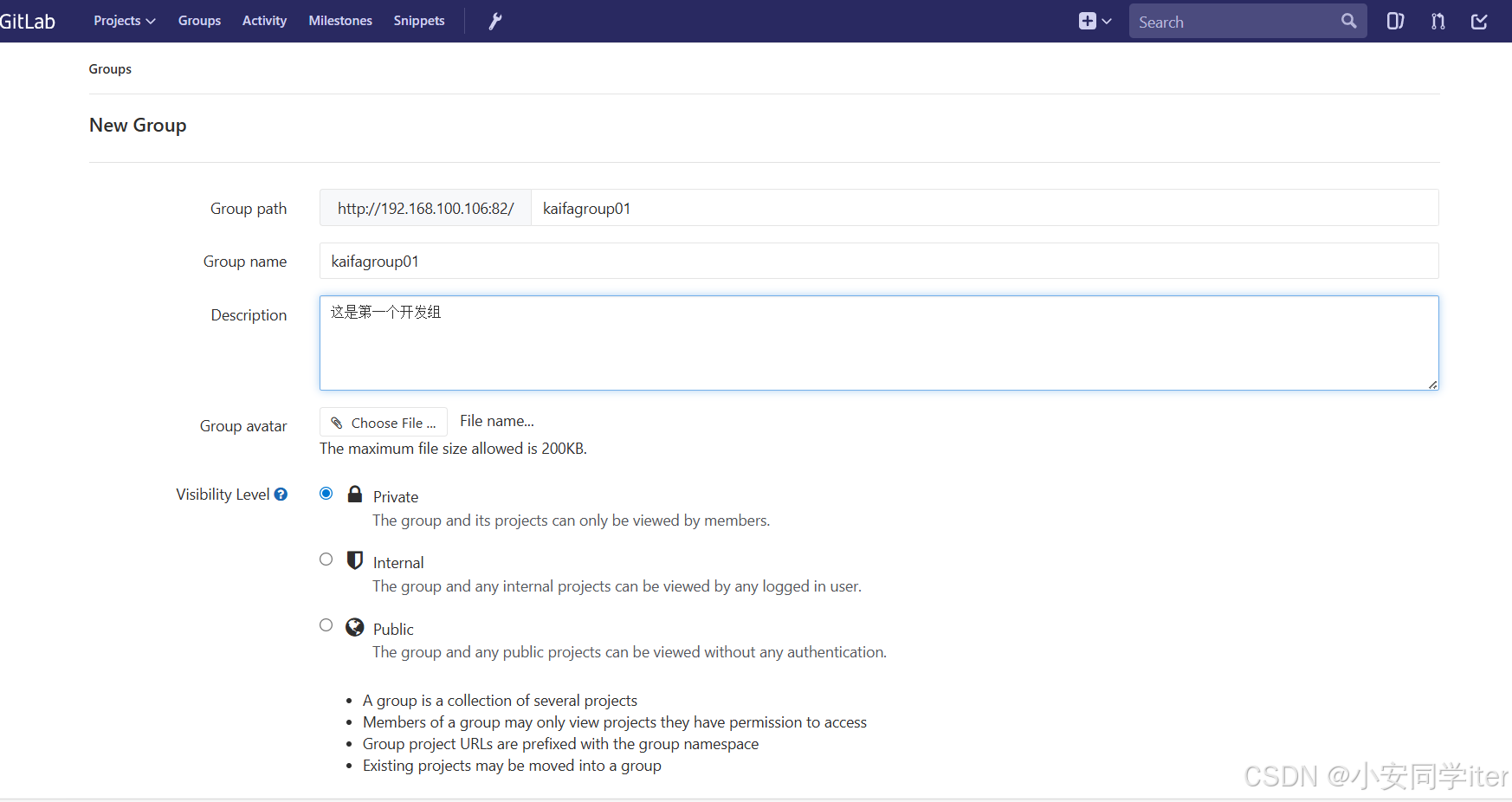

首先我们先去创建组

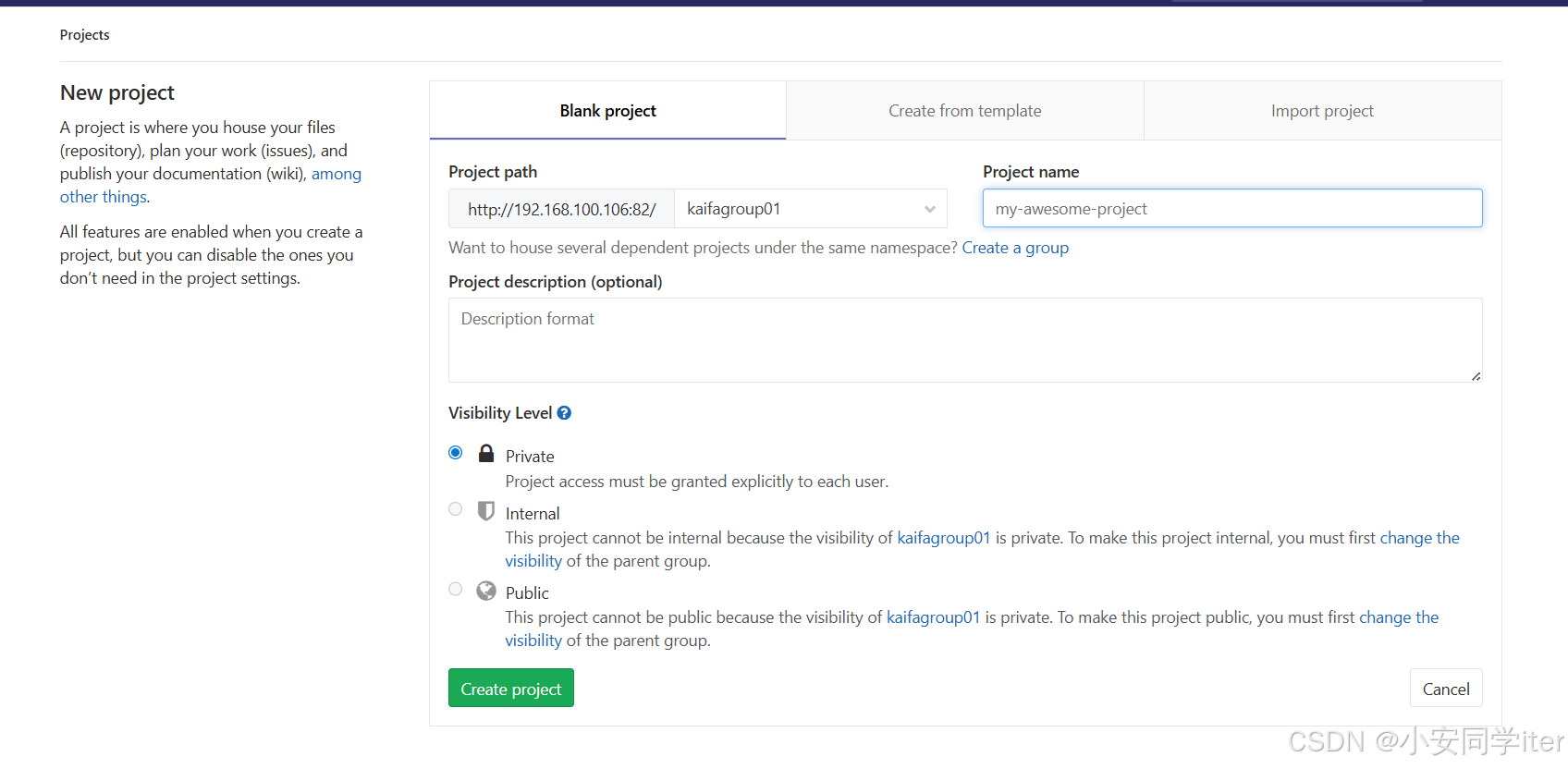

创建结束再去添加项目

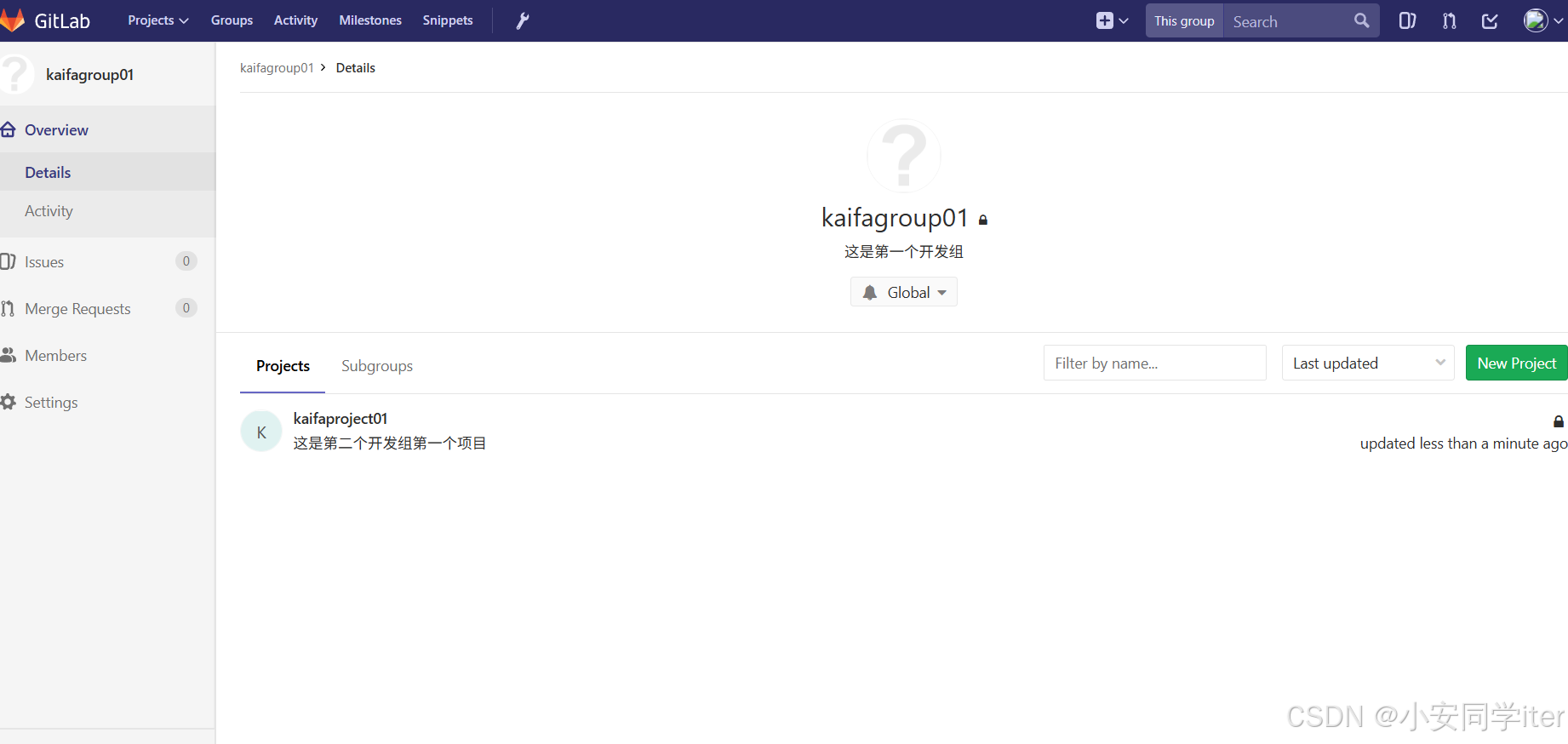

效果

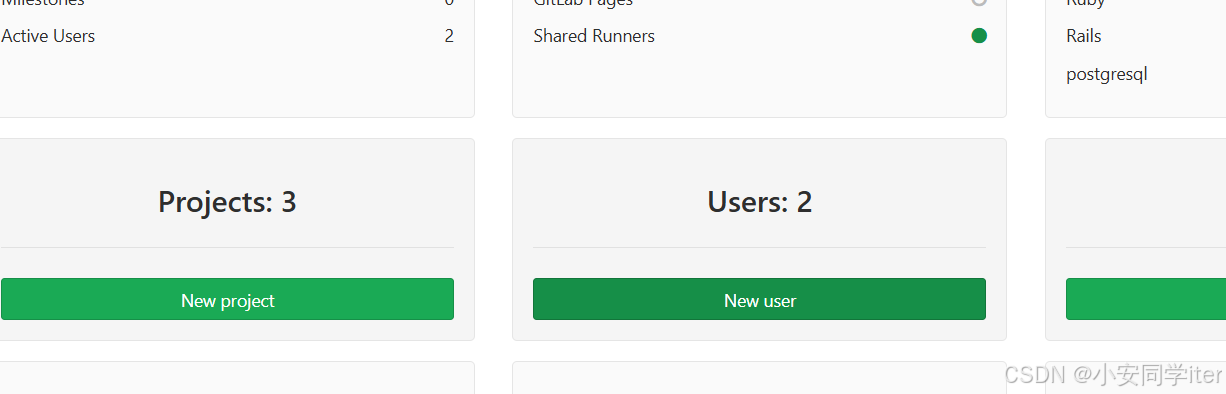

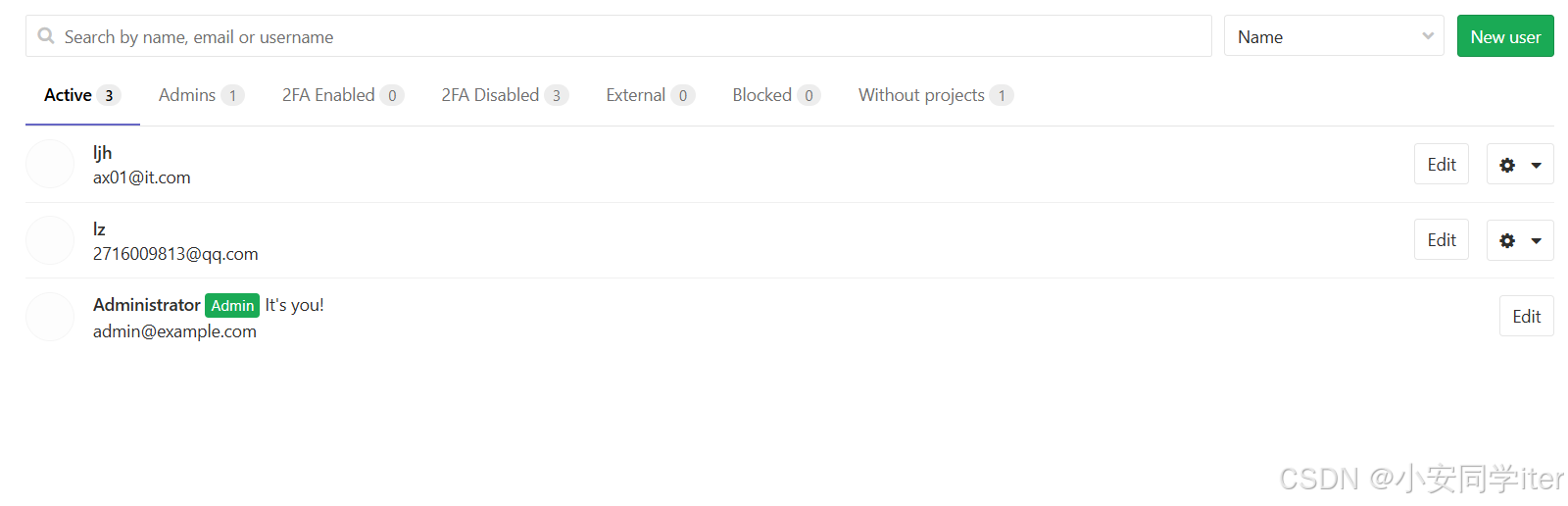

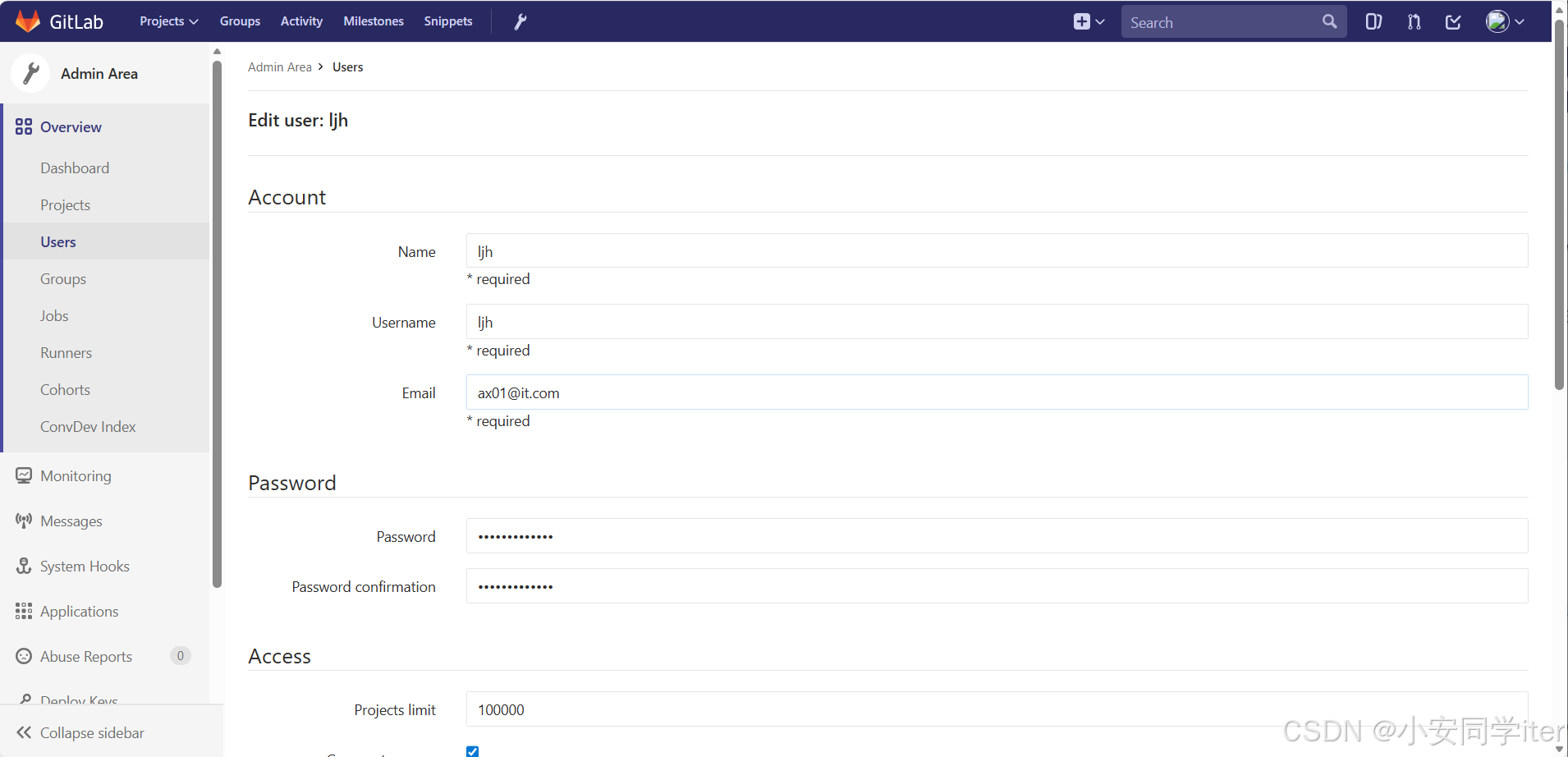

添加用户

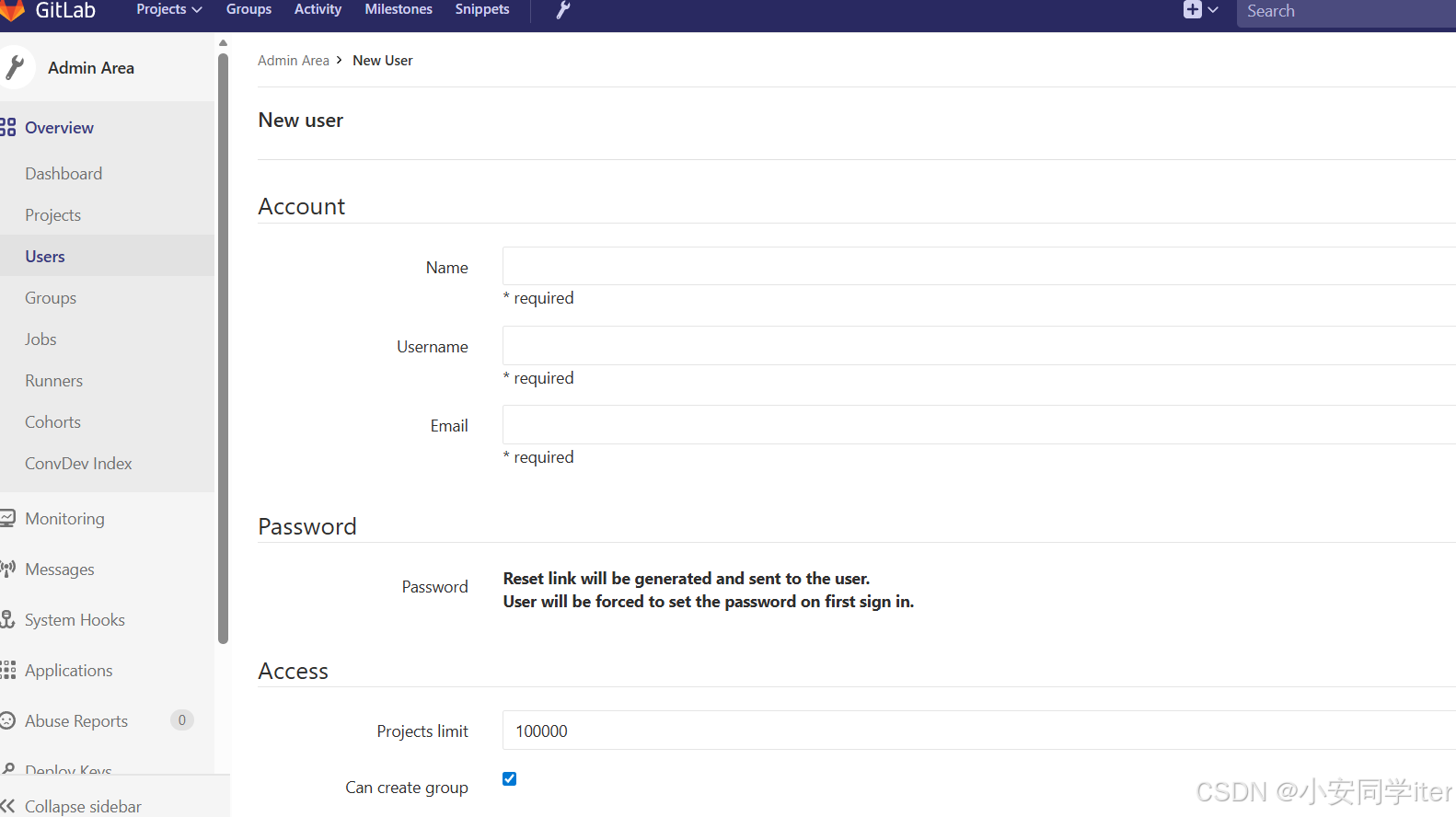

添加新用户

对应的人物角色

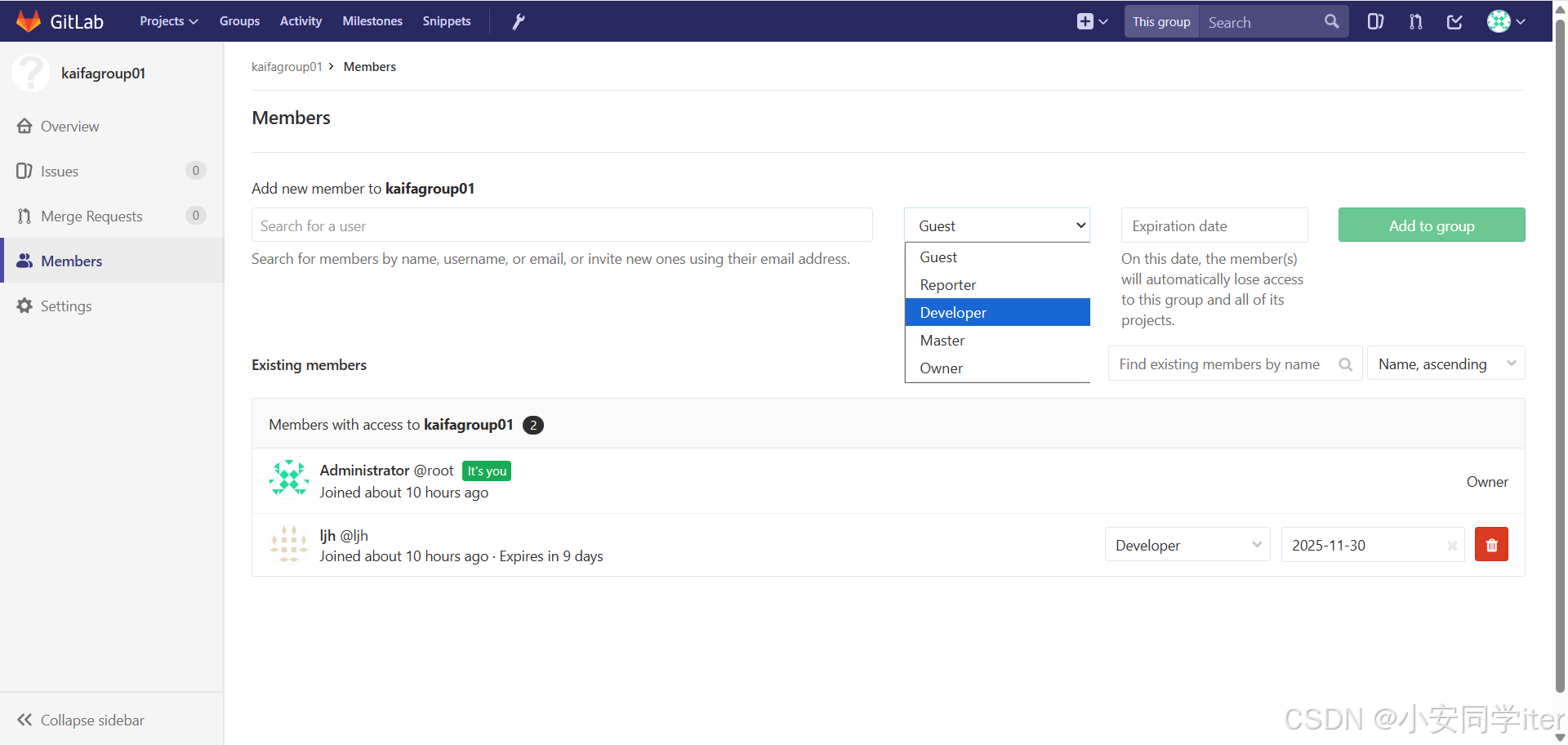

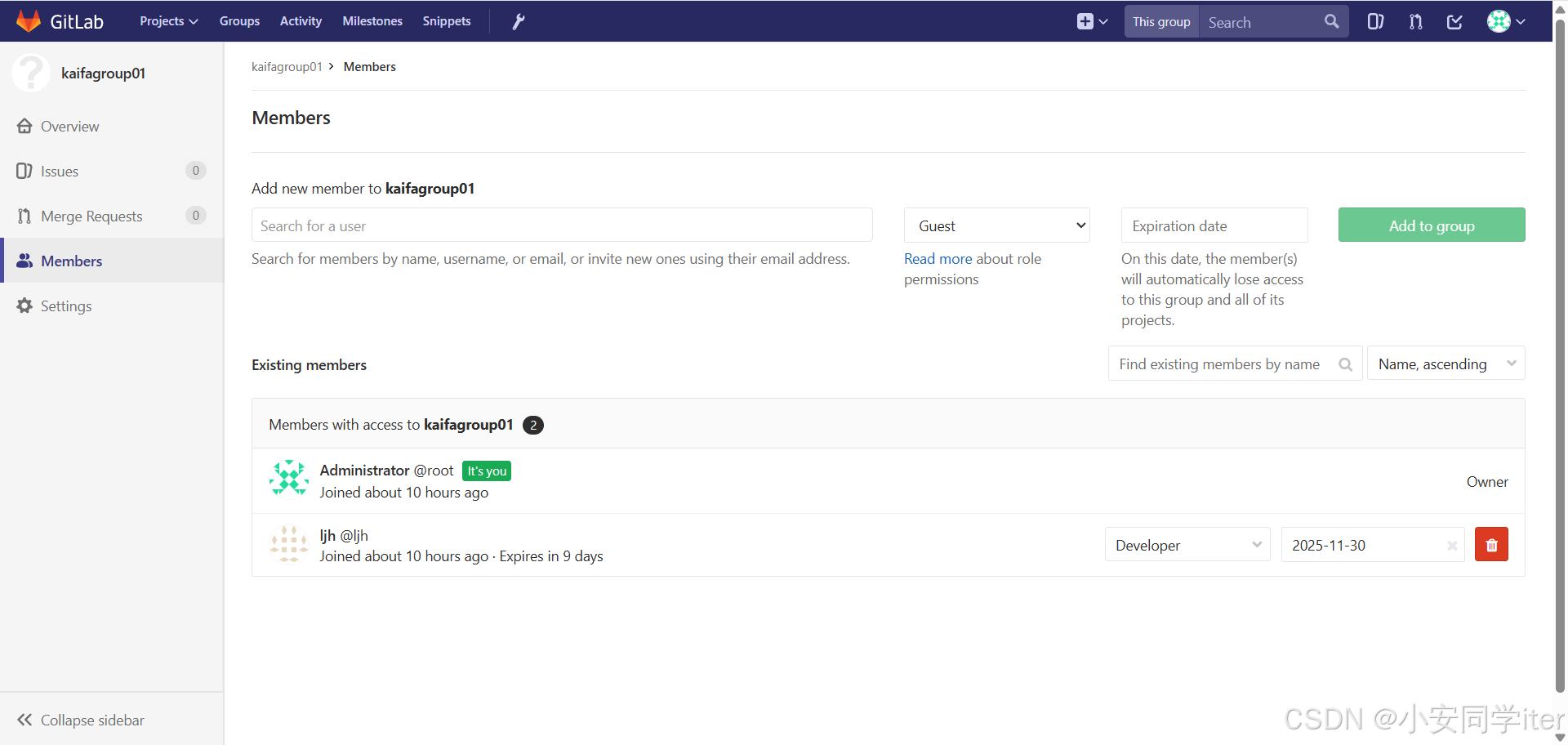

现在我们去组别当中给对应的人添加权限

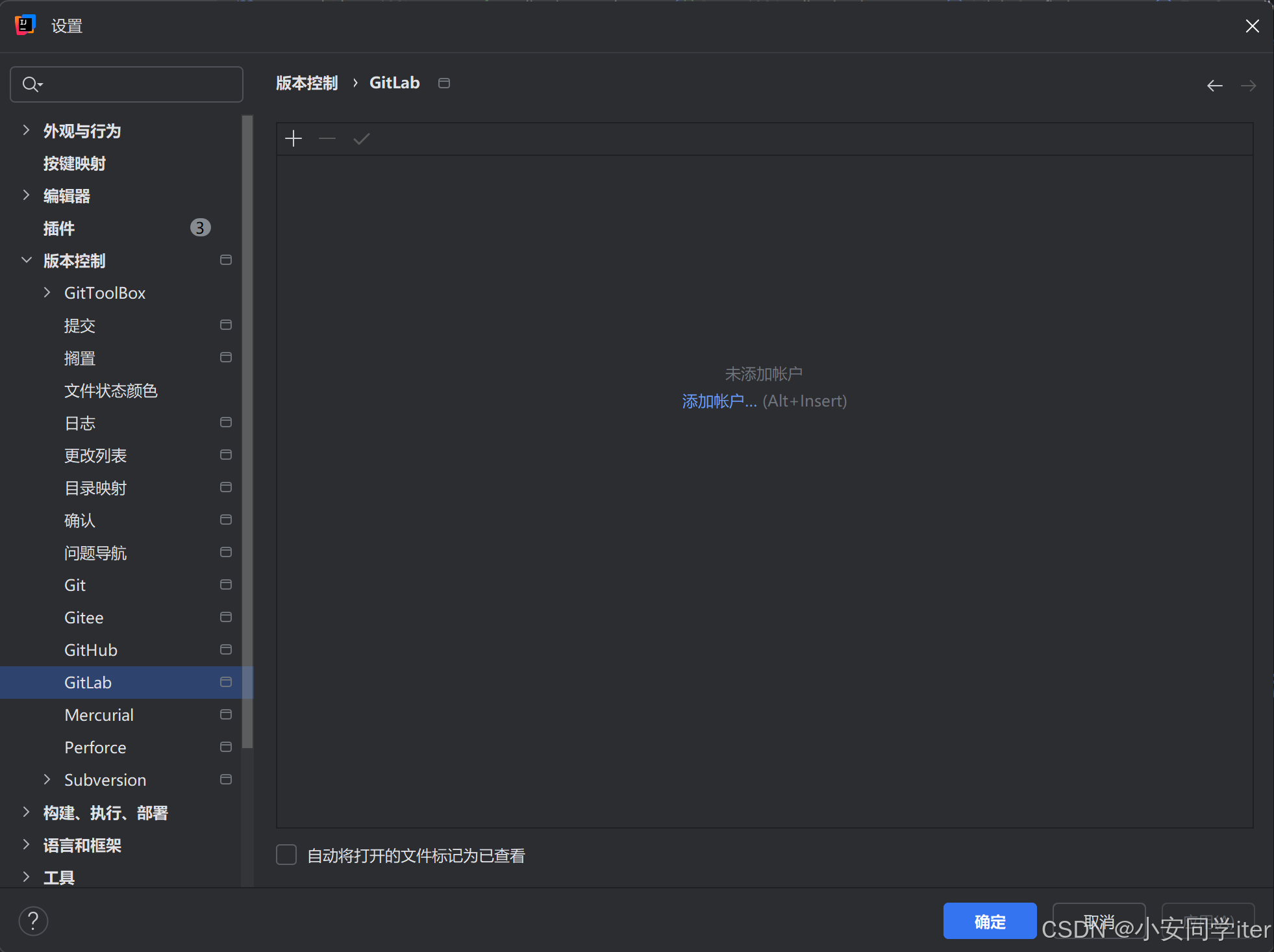

项目集成

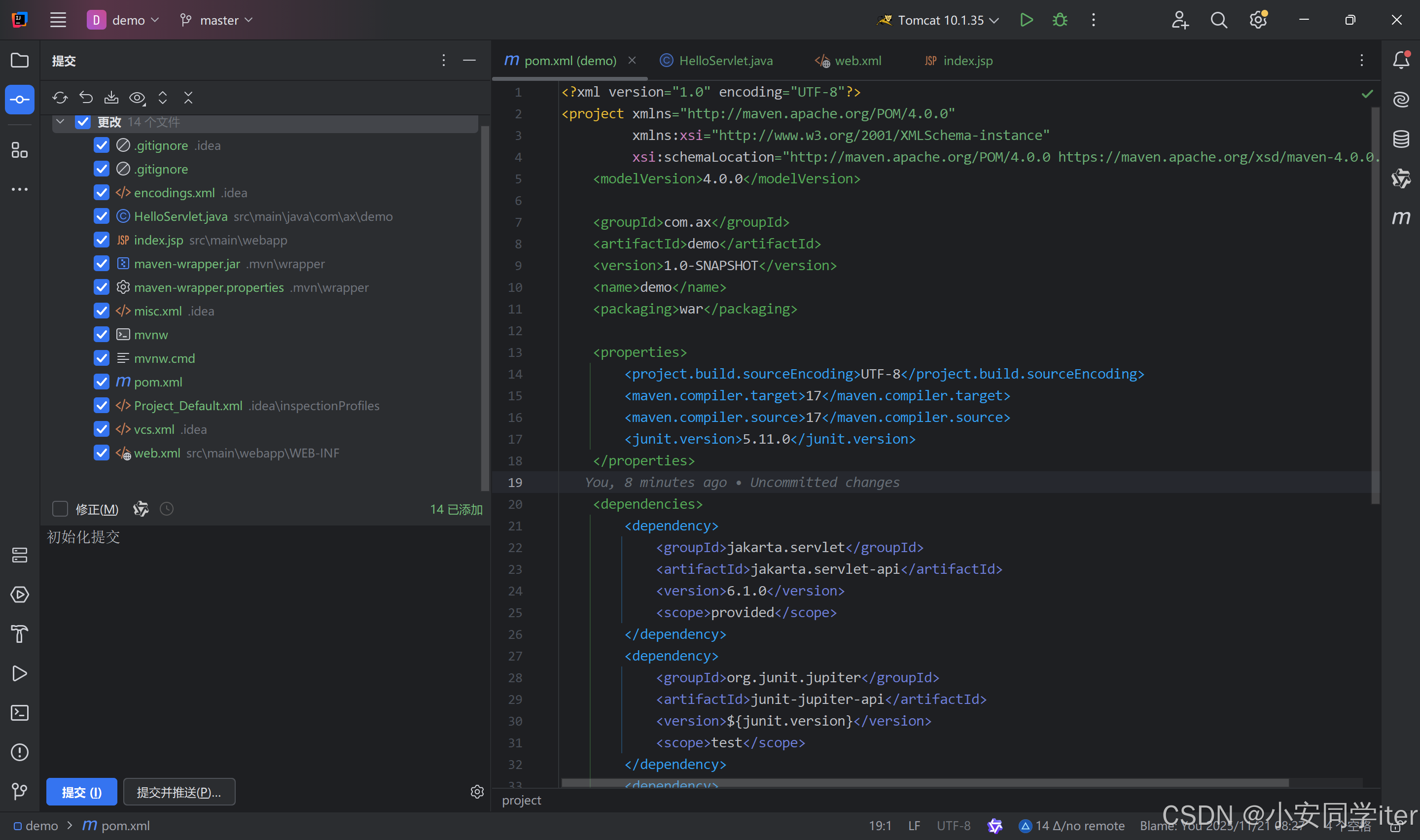

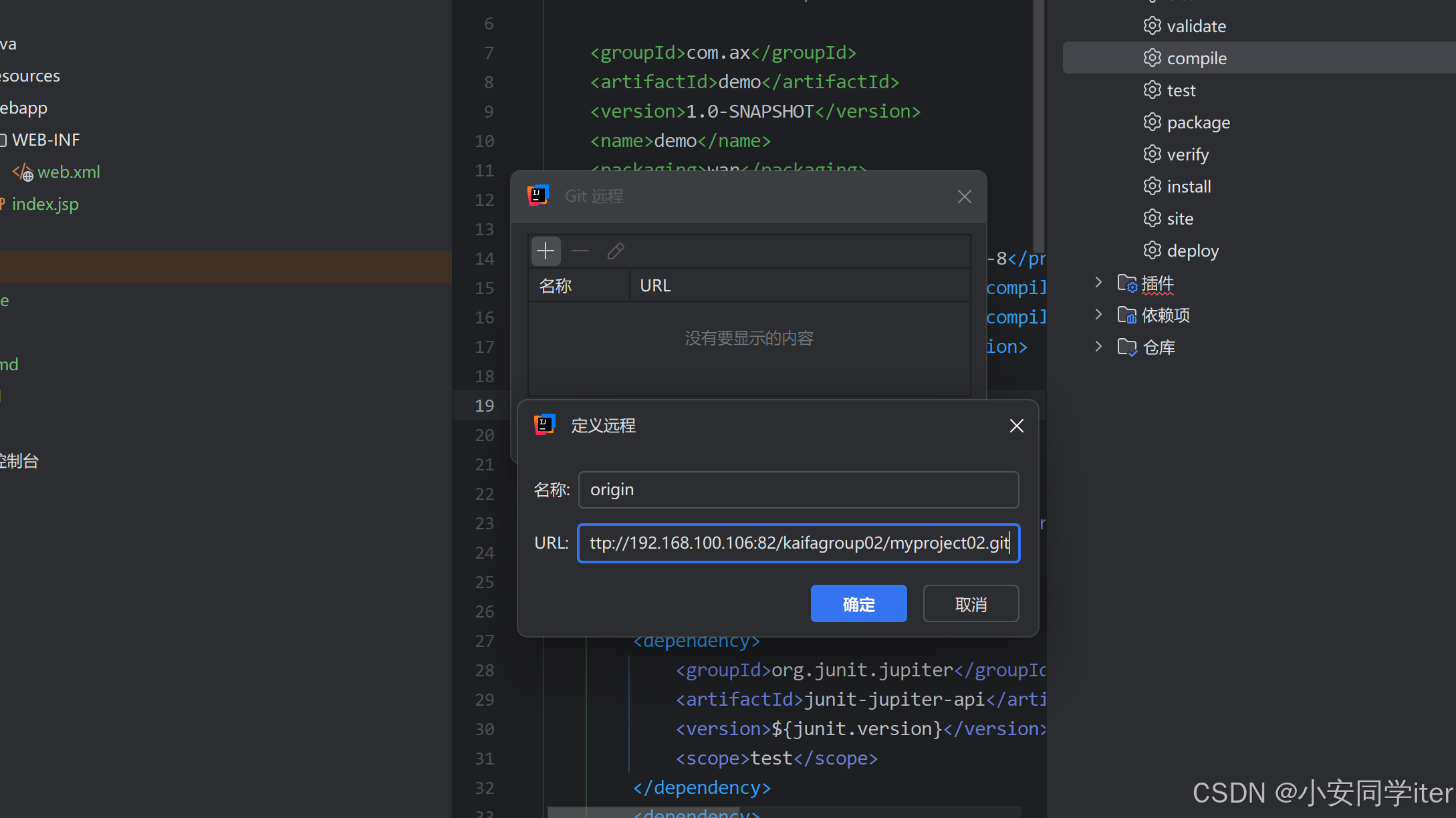

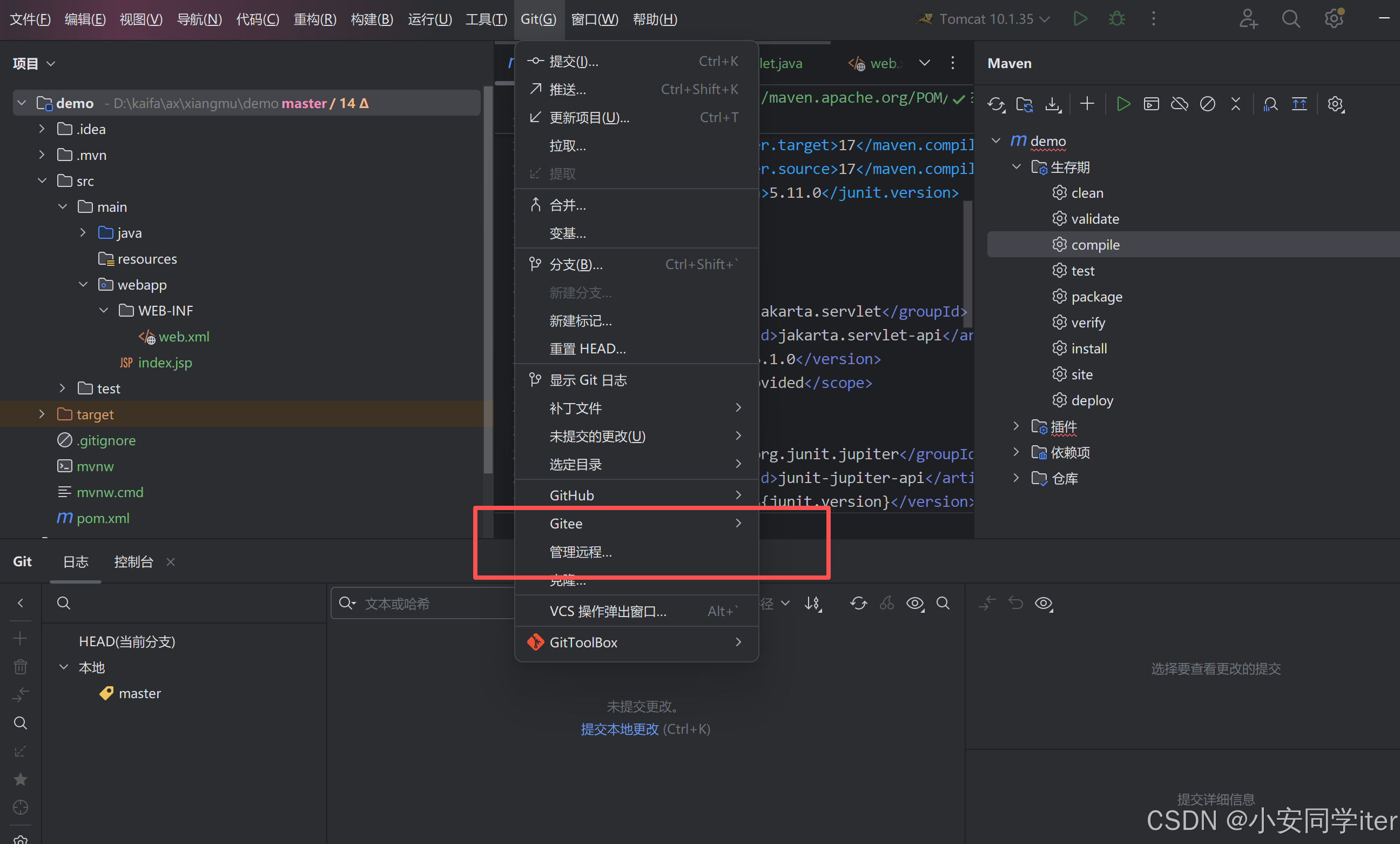

首先先创建本地仓库，然后管理远程

然后将gitlab当中仓库当中对应的http或者ssh的url复制过来

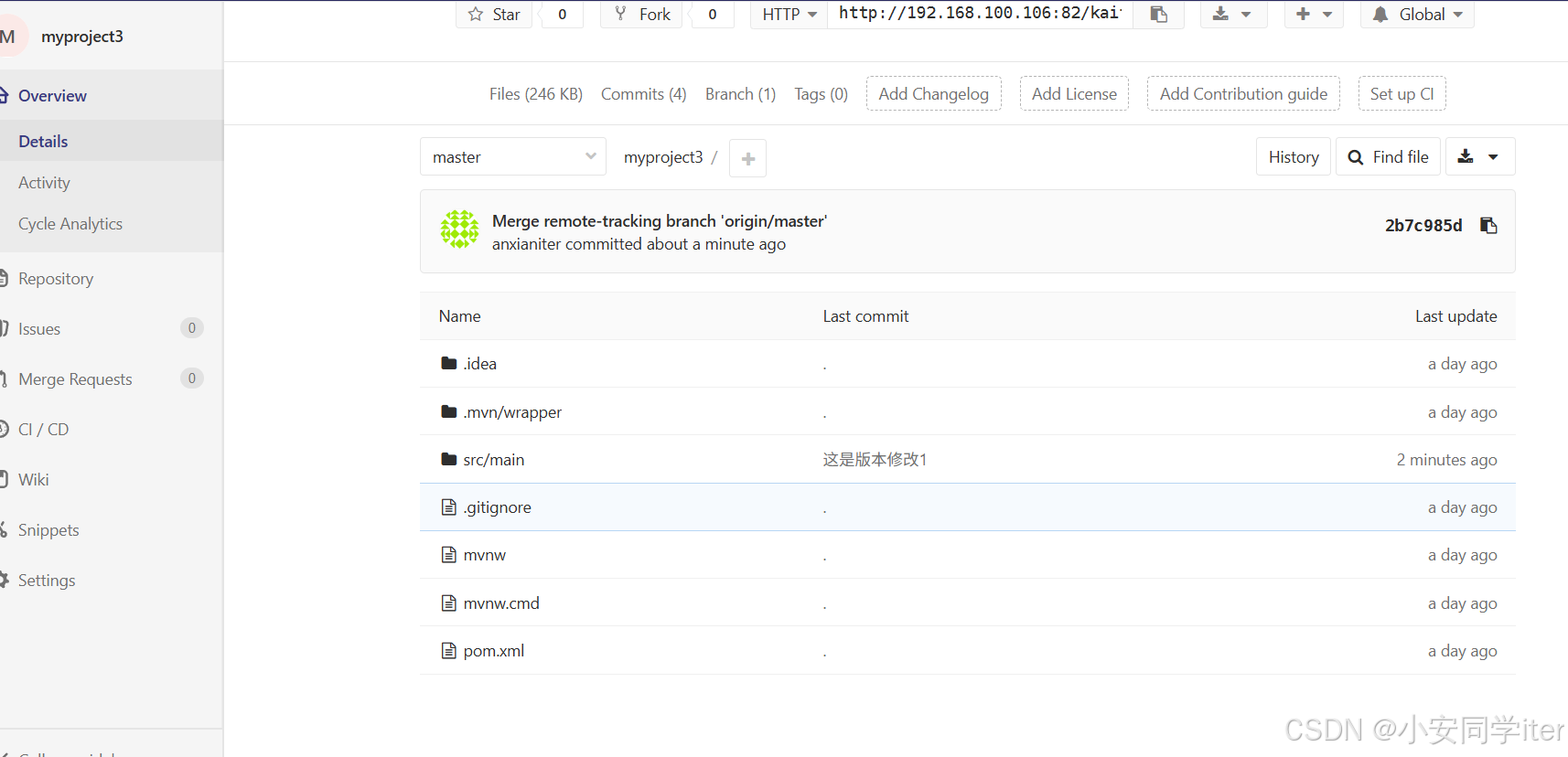

将代码提交

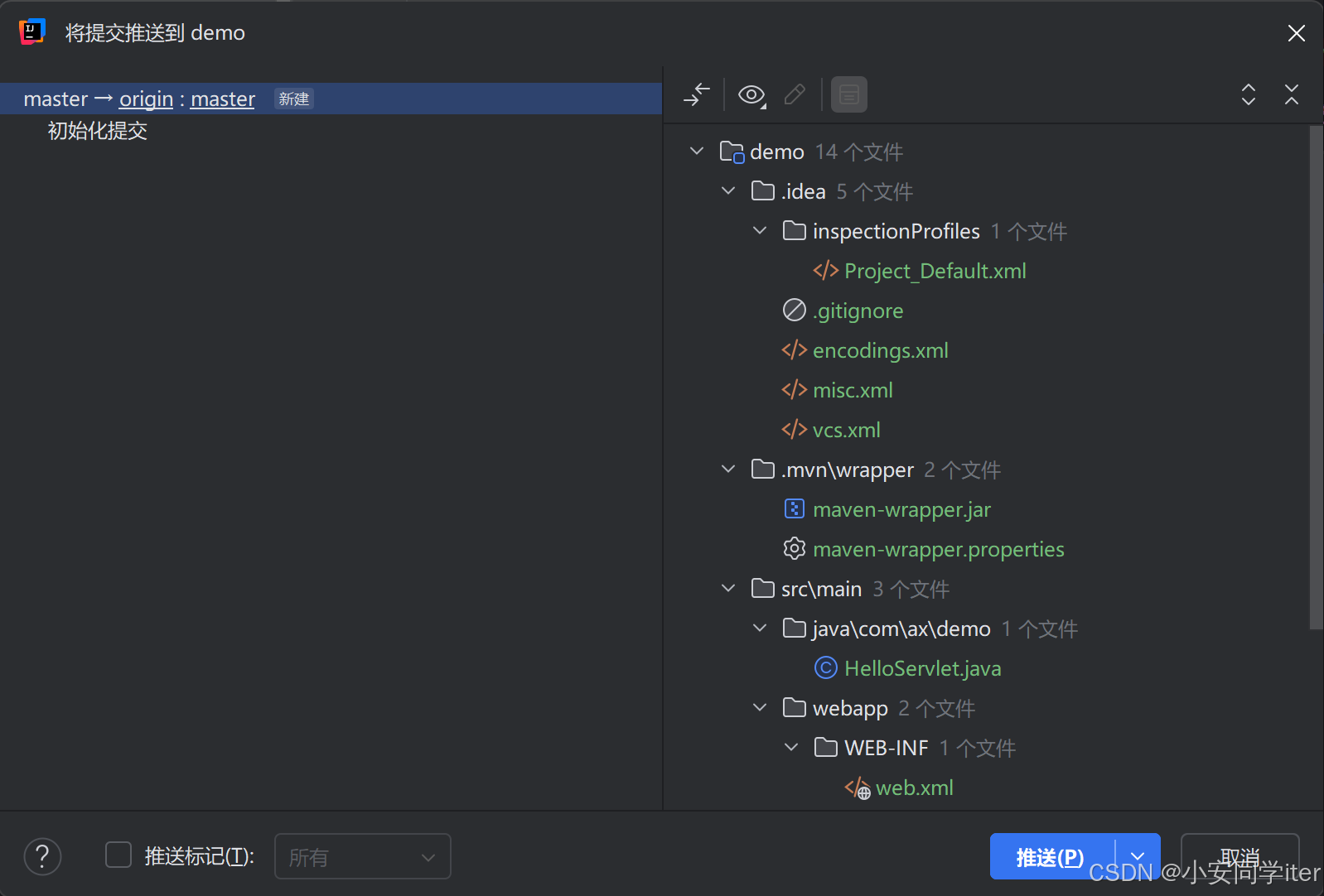

推送

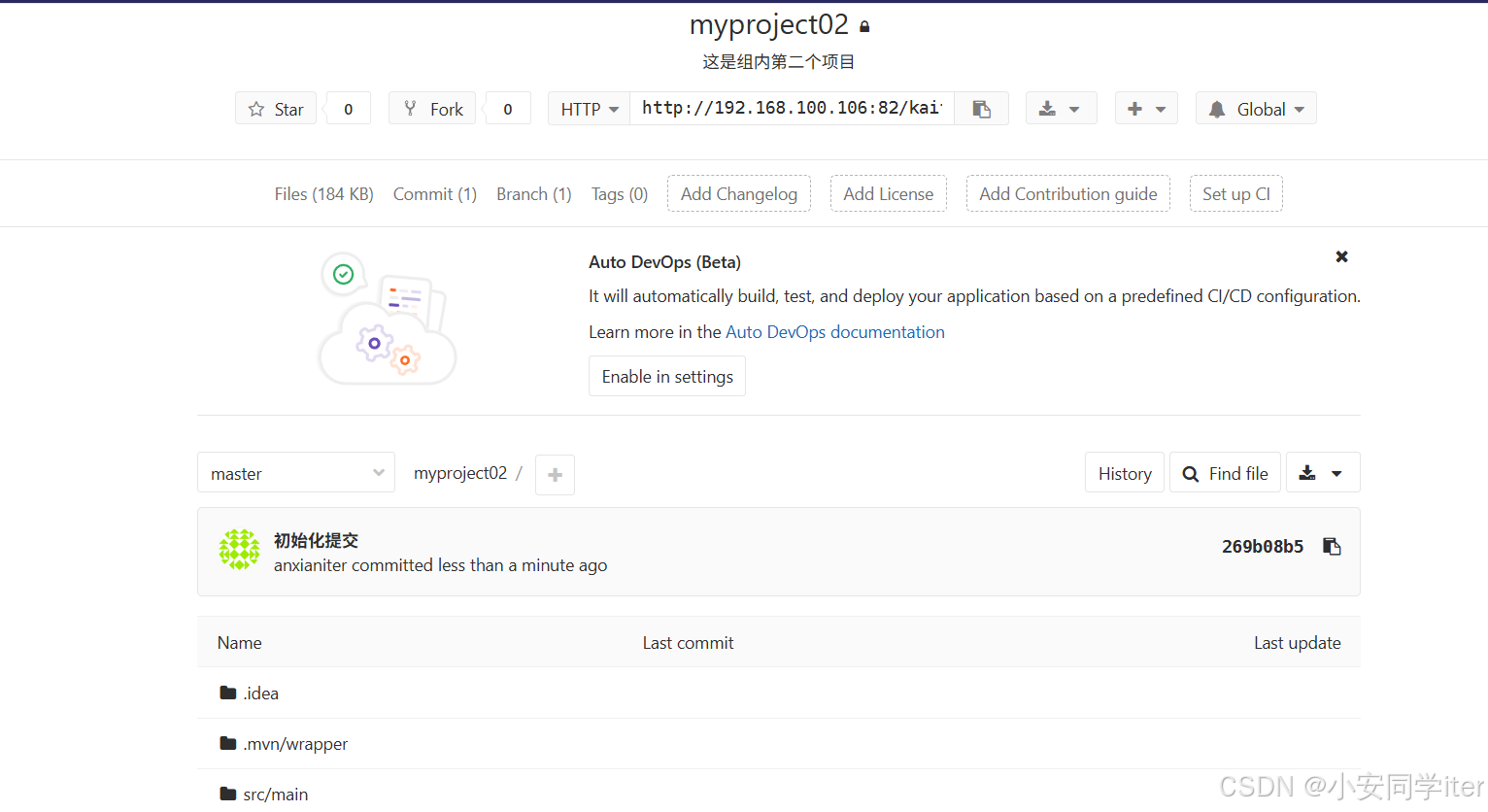

这样就提交过来了

idea上传项目至gitlab_idea上传代码到gitlab-CSDN博客

版本控制

二 Jenkins

105服务器

接下来安装jenkins(基于docker环境)（这里可以自行选择，基于docker，需要将挂载部分的内容处理好，要不然有些文件数据日志等在删除容器时可能会出现丢失的情况）

拉取镜像

复制代码

# 拉取 Jenkins LTS 镜像（最新稳定版）
sudo docker pull jenkins/jenkins:lts

创建对应的挂载目录

XML 复制代码

# 创建数据存储目录
sudo mkdir -p /var/jenkins_home
# 赋予目录读写权限（避免容器内权限报错）
sudo chmod 777 /var/jenkins_home

启动（jenkins当中的数据都存储在。/var/jenkins_home/目录下）

XML 复制代码

docker run -d --name jenkins-lts -p 8081:8080 -p 50000:50000 -v /var/jenkins_home:/var/jenkins_home --privileged=true jenkins/jenkins:lts

注释：

如果不加 --privileged=true：jenkins 用户没有权限读写宿主机的 root 目录，会报 "Permission denied（权限不足）"，导致 Jenkins 启动失败。
-v /var/jenkins_home:/var/jenkins_home是将容器当中的jenkins_home进行挂载到本地的硬盘文件位置当中，避免出现容器删除而导致配置失效的问题，后续只需要继续挂载到这个地方还可以进行使用
两个端口，8081是用于Web页面的访问，而50000是用于分布式构建通信

使用文档：

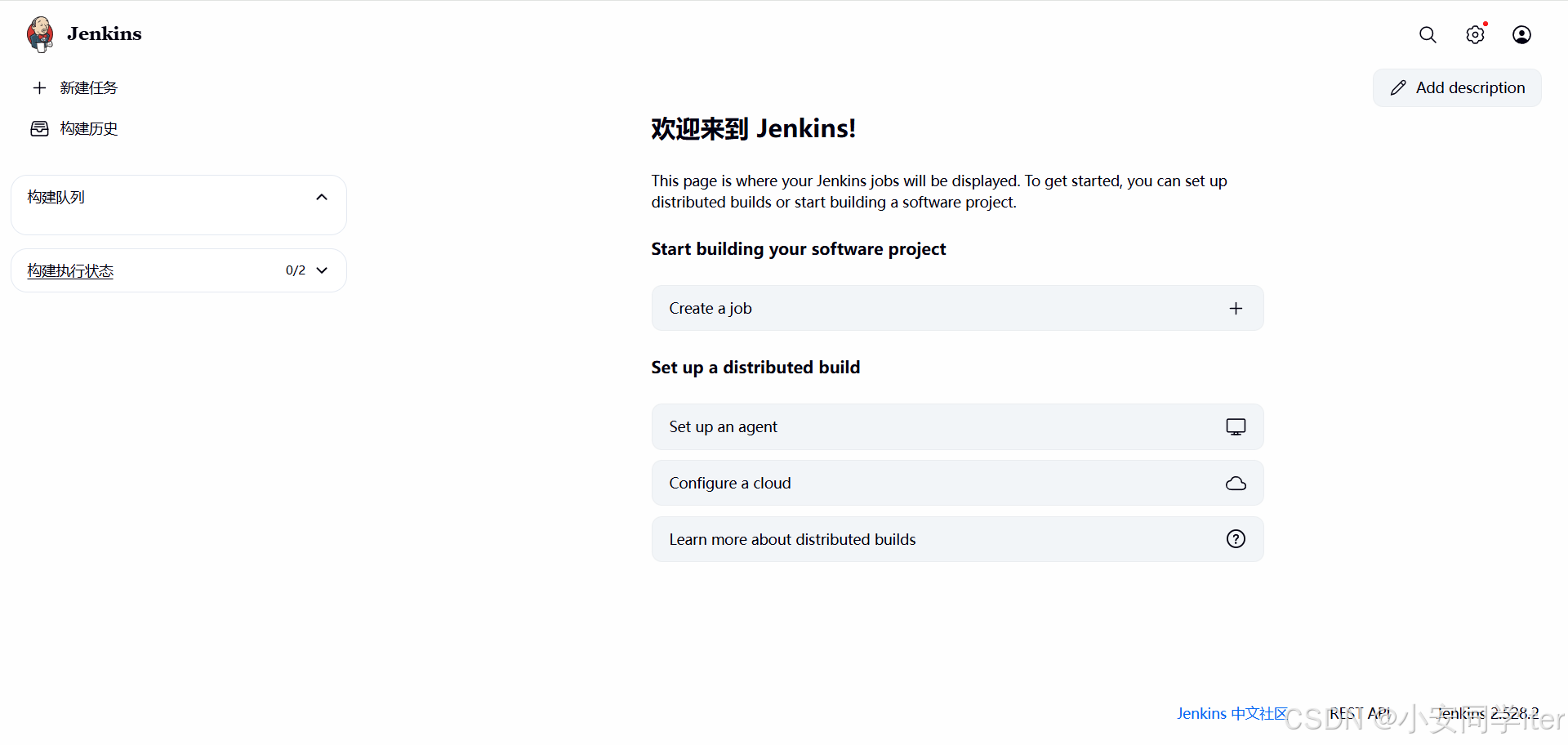

1首先进入对应的界面

2 缺失插件的安装

凭据管理：可以用来存储需要密文保护的数据库密码、Gitlab密码信息、Docker私有仓库密码等、以便jenkins可以和这些第三方的应用进行交互。

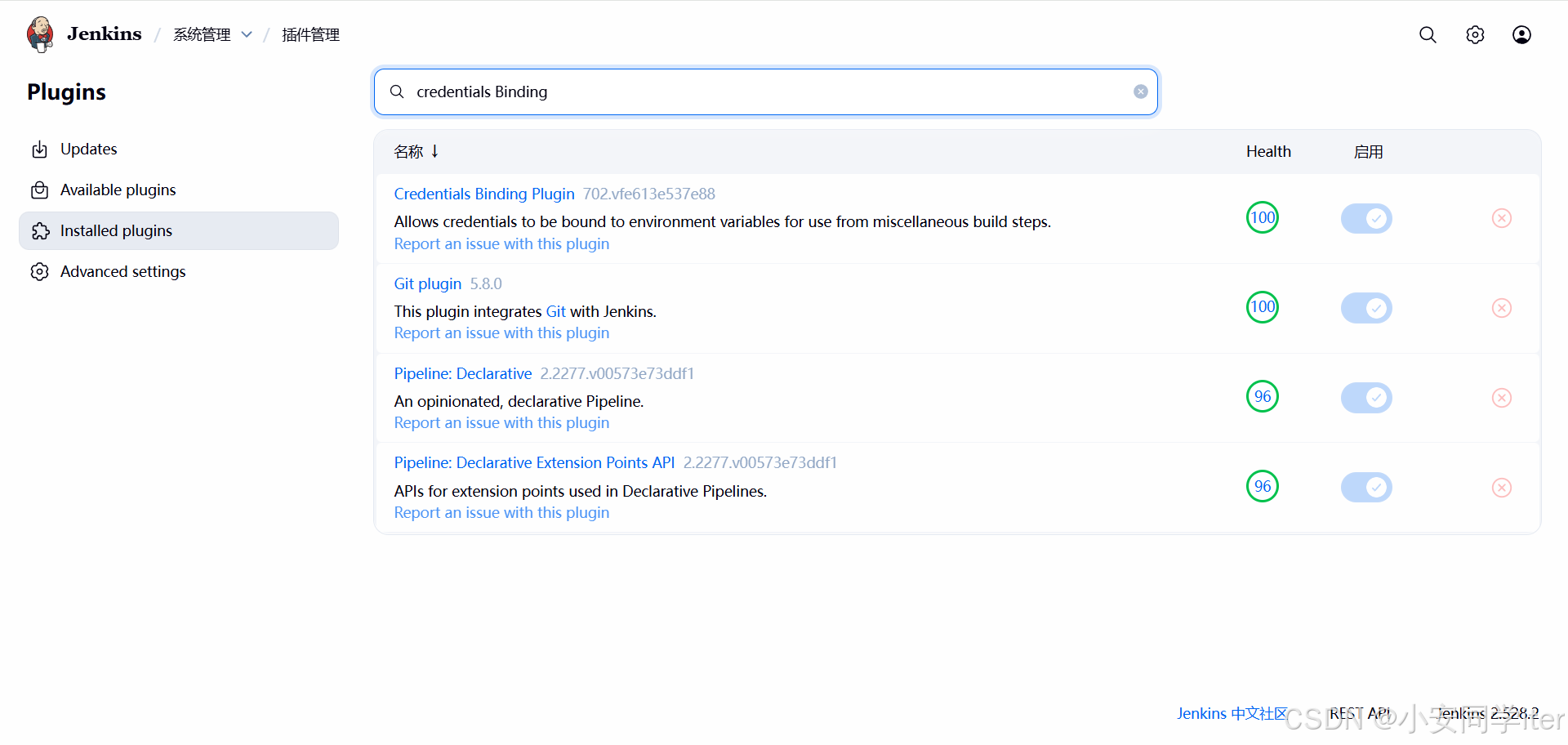

如果没有这个插件的话需要去安装凭证管理的插件（我这里已经安装完成）

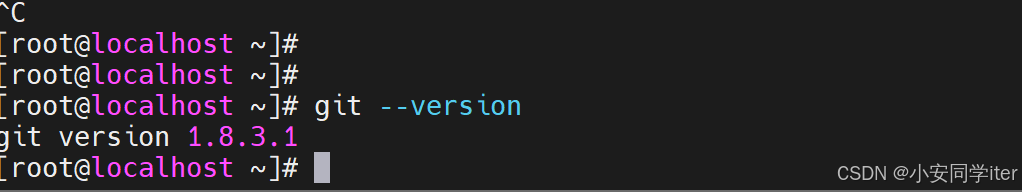

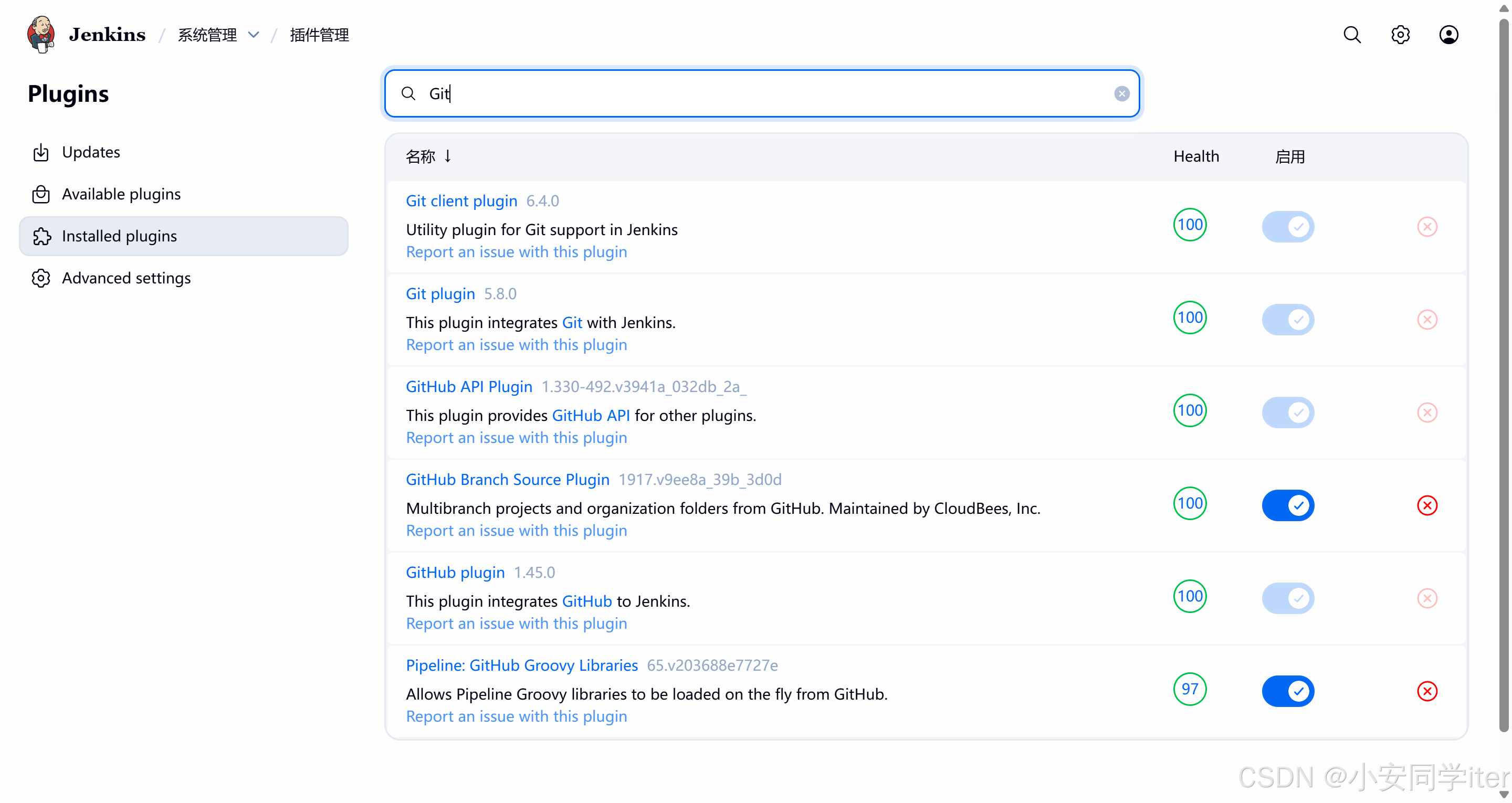

我们还需要在jenkins当中的插件当中去安装git的插件，同时还需要在对应的服务器当中安装Git工具

接下来我们去jenkins当中

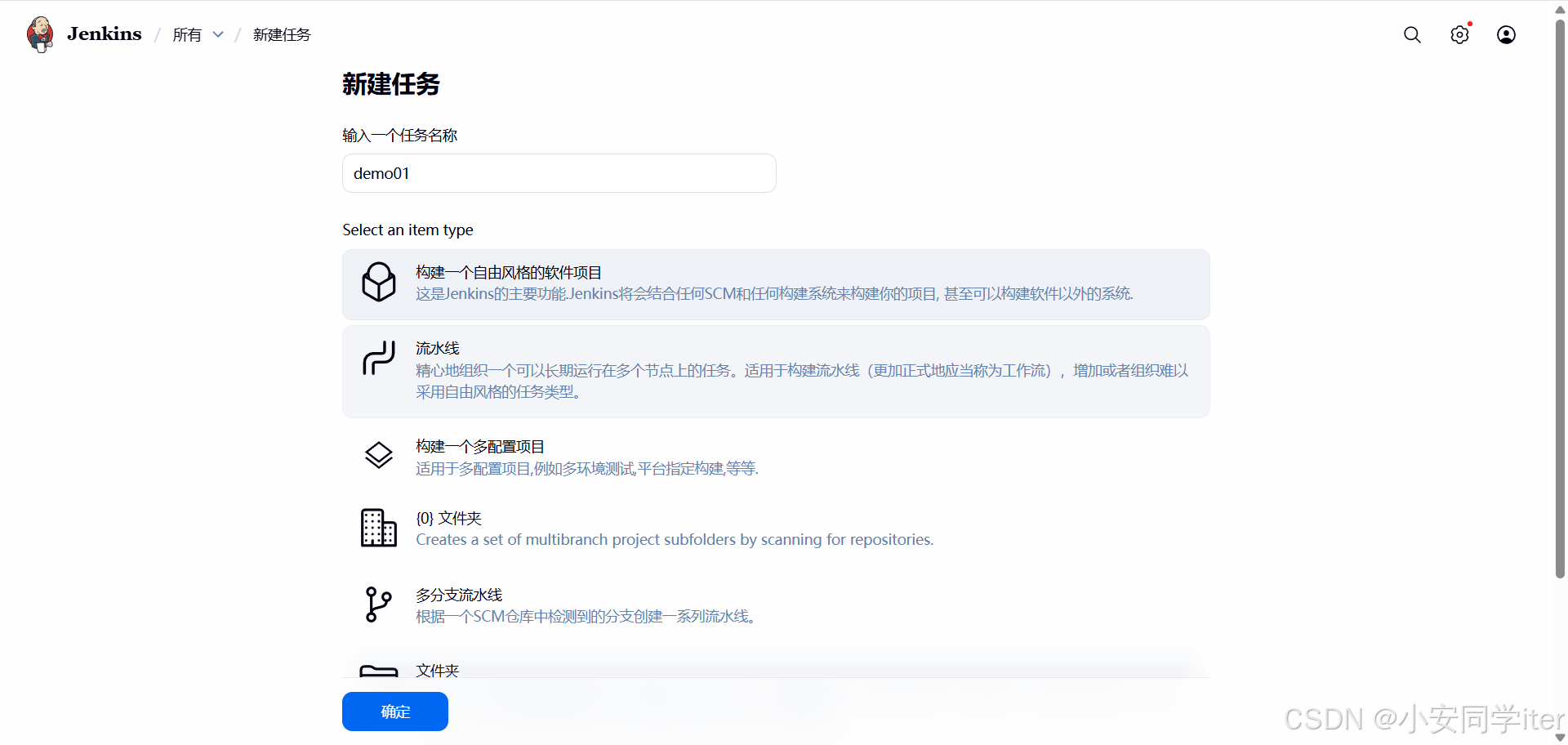

3 新建任务

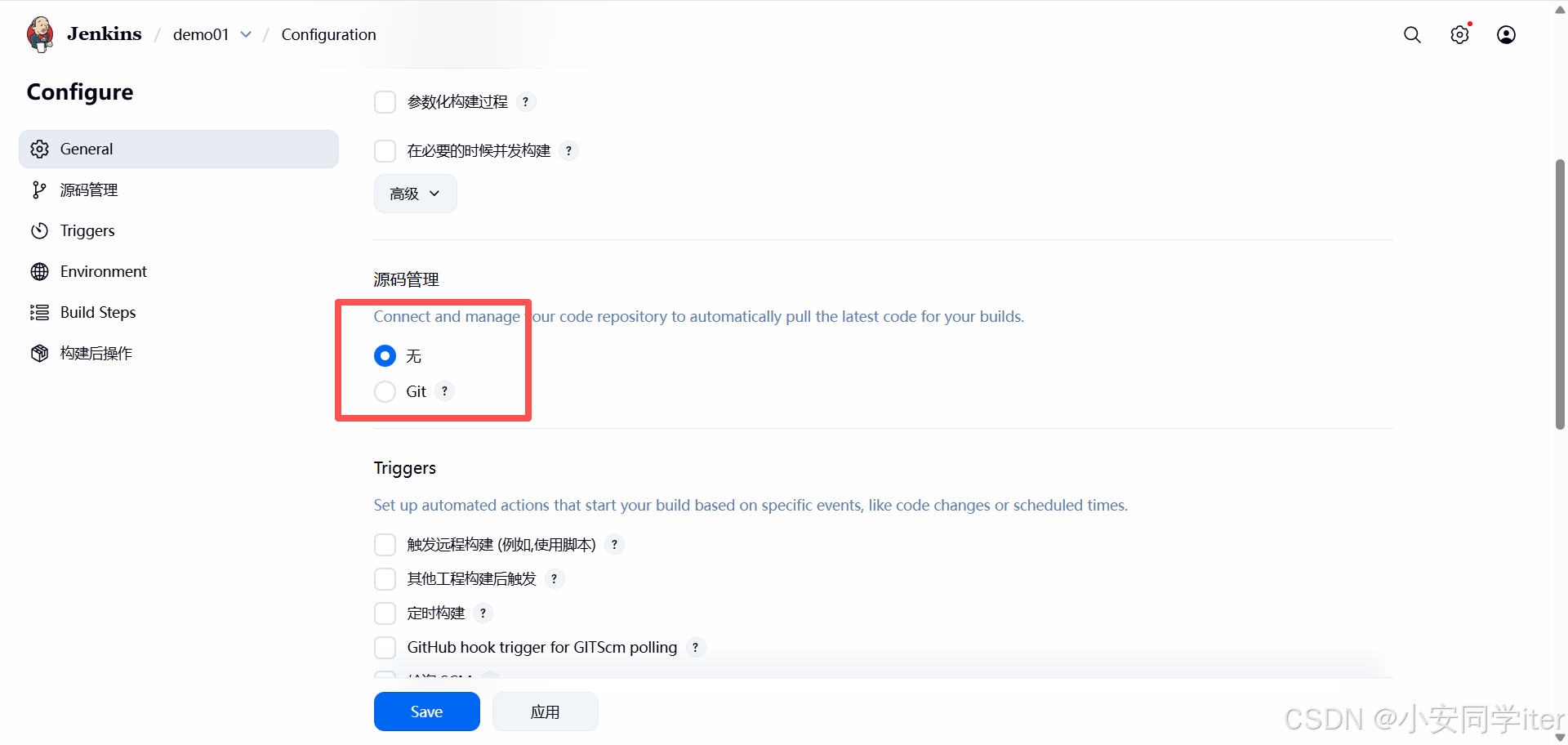

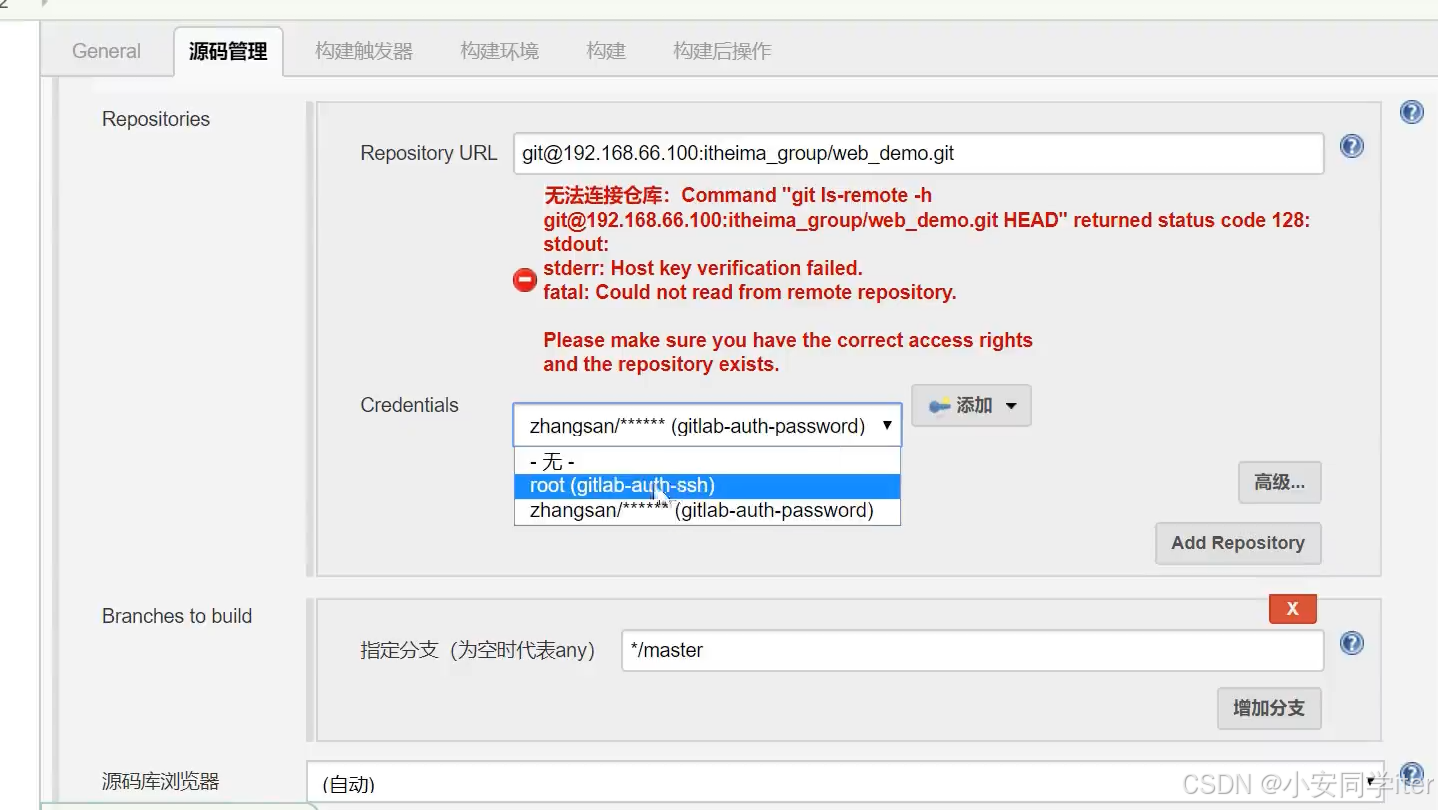

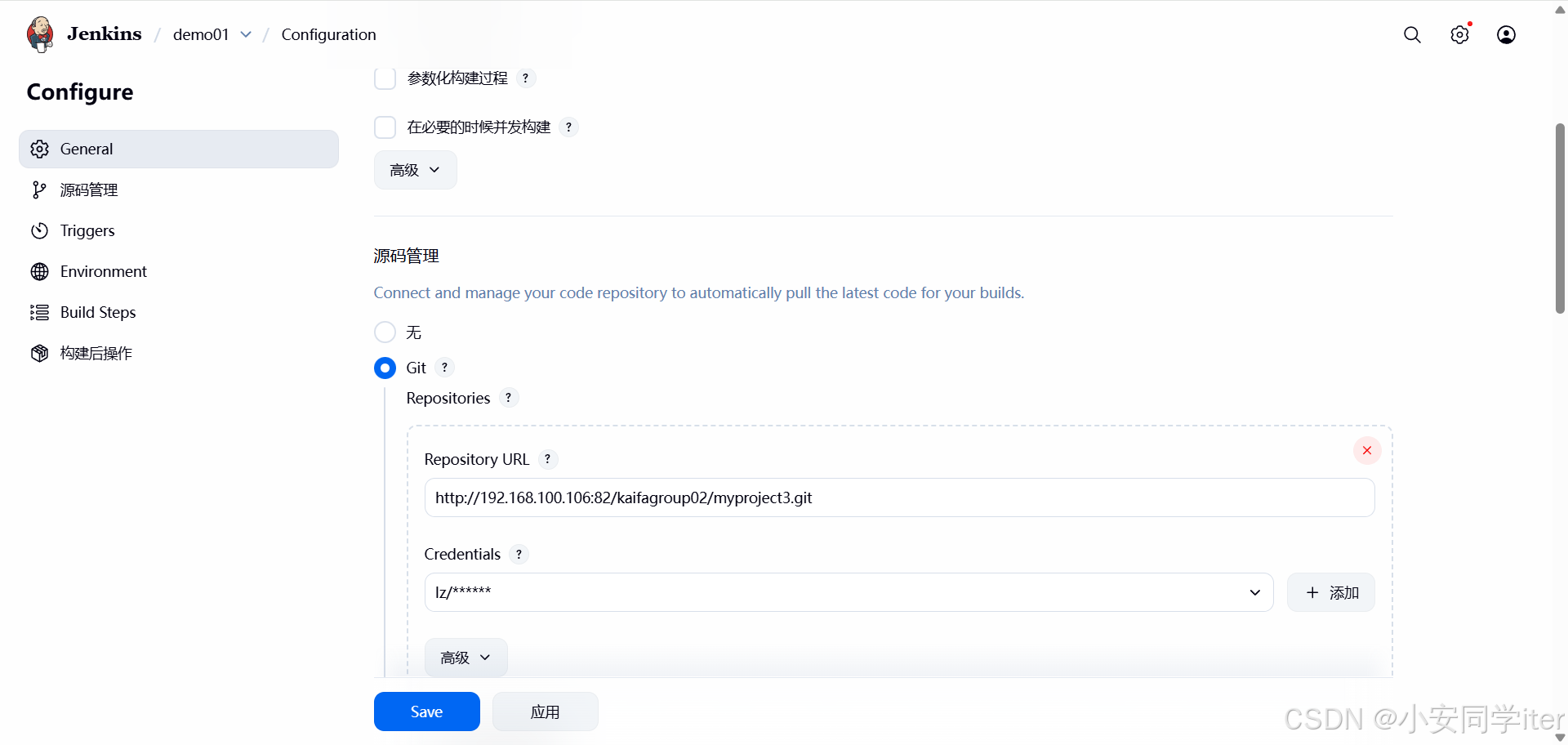

源码管理当中选择git

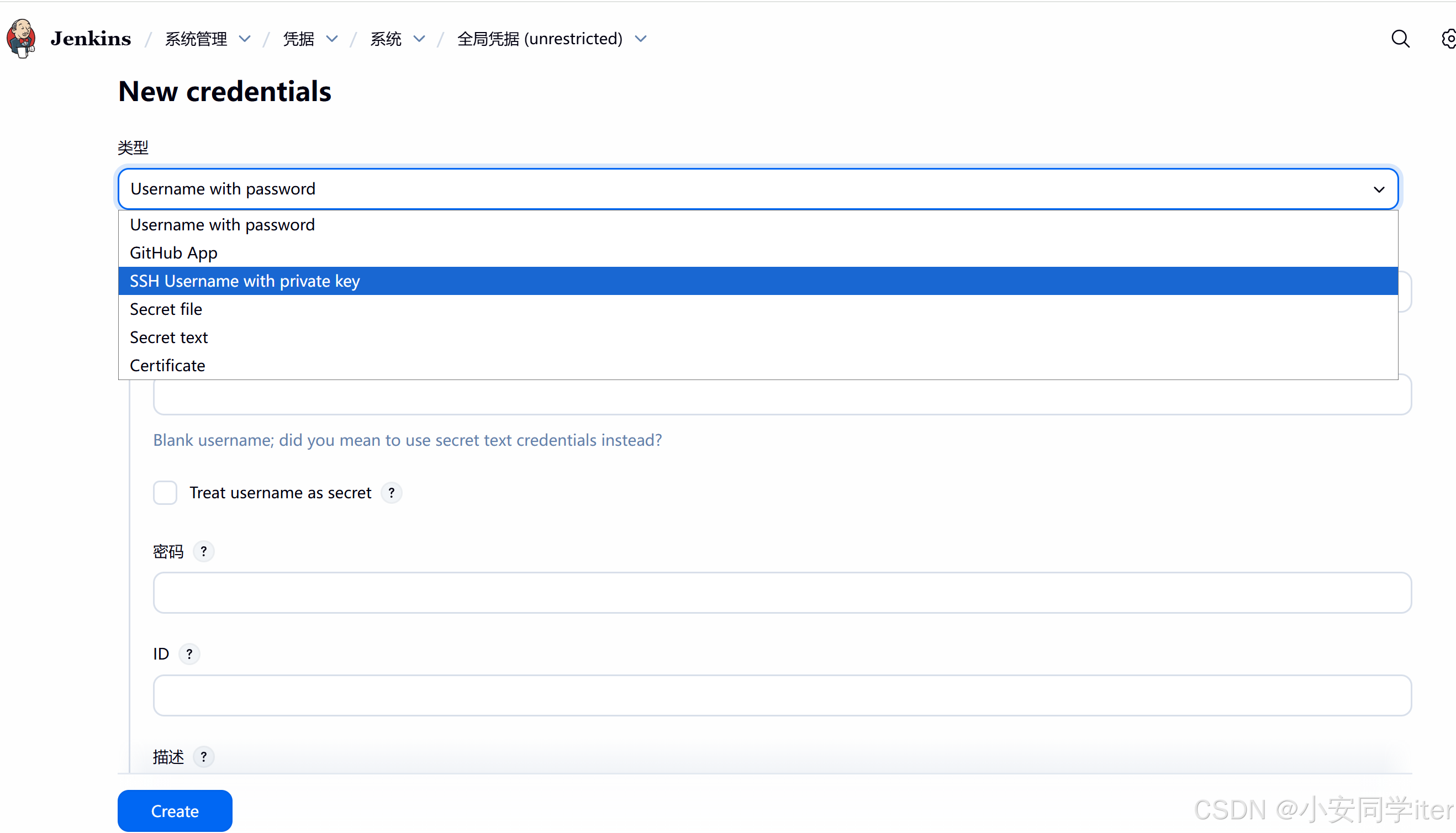

这个凭证如果说在创建凭据的时候初始化的为userName与password那么这个凭证在添加时就是对应的账号与密码，但是还有ssh/http/secret等方式

地址就是对应的项目的http或者ssh地址

4 现在去对应的配置权限，先将这个插件给安装

权限的一个整体的理解为，首先jenkins用户账号是最终权限的授予者，而对应，我们需要去设置不同的权限分组进行区分，比如说全局的权限，项目的权限，组别的权限都可以去自定义，从而实现灵活的设置权限分组。

接下来讲解一下ssh方式的凭证配置

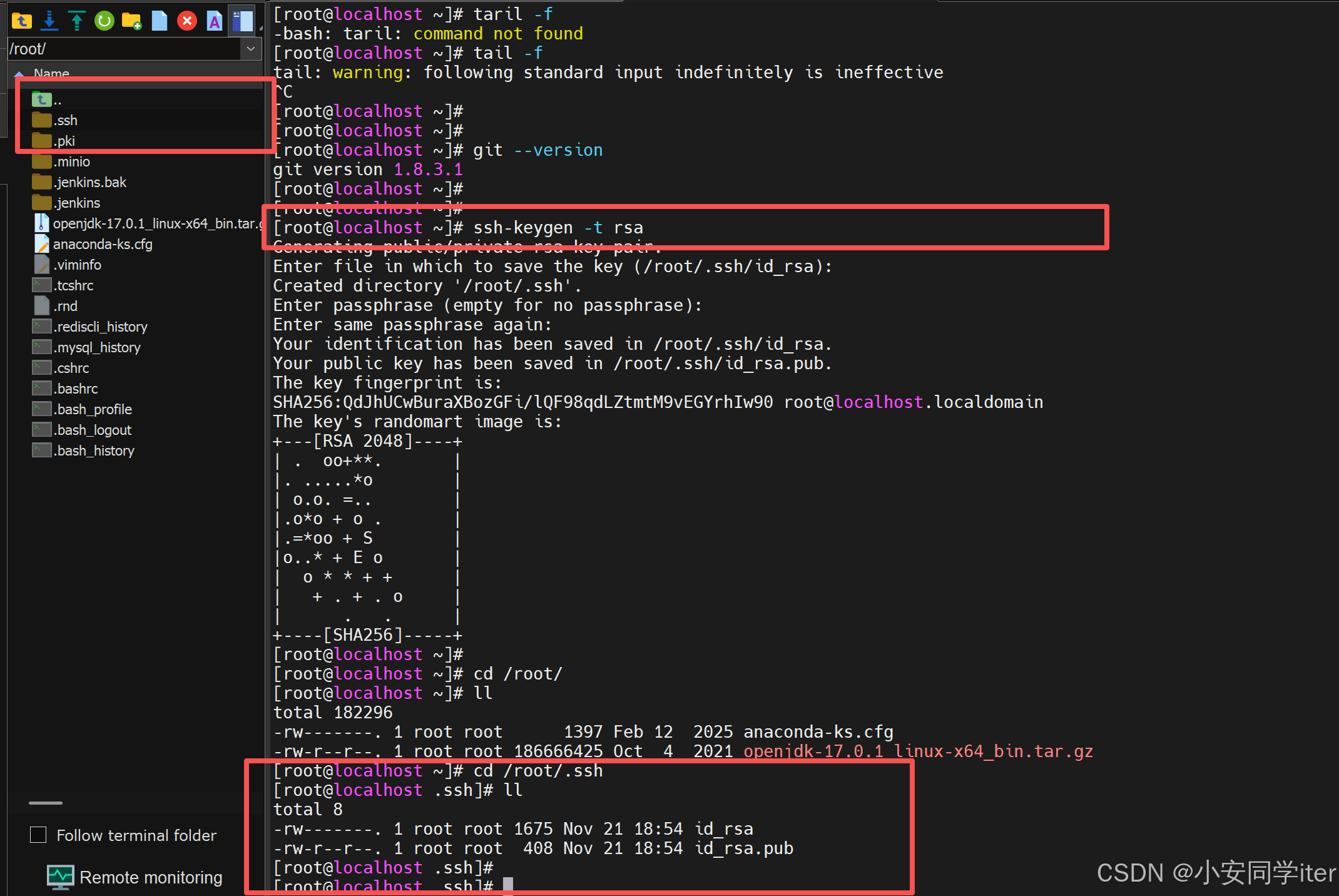

那就是说如果想要去使用ssh的便携验证，首先需要在本地去生成一个公钥一个私钥，将公钥放在Gitlab等的配置项当中，将私钥保留在本地的ssh文件当中，拉取代码时私钥与公钥之间可以快速的校验。如果jenkins所处的服务器去gitlab所处的服务器拉代码需要一套，然后本地从gitlab上面拉代码也需要一套

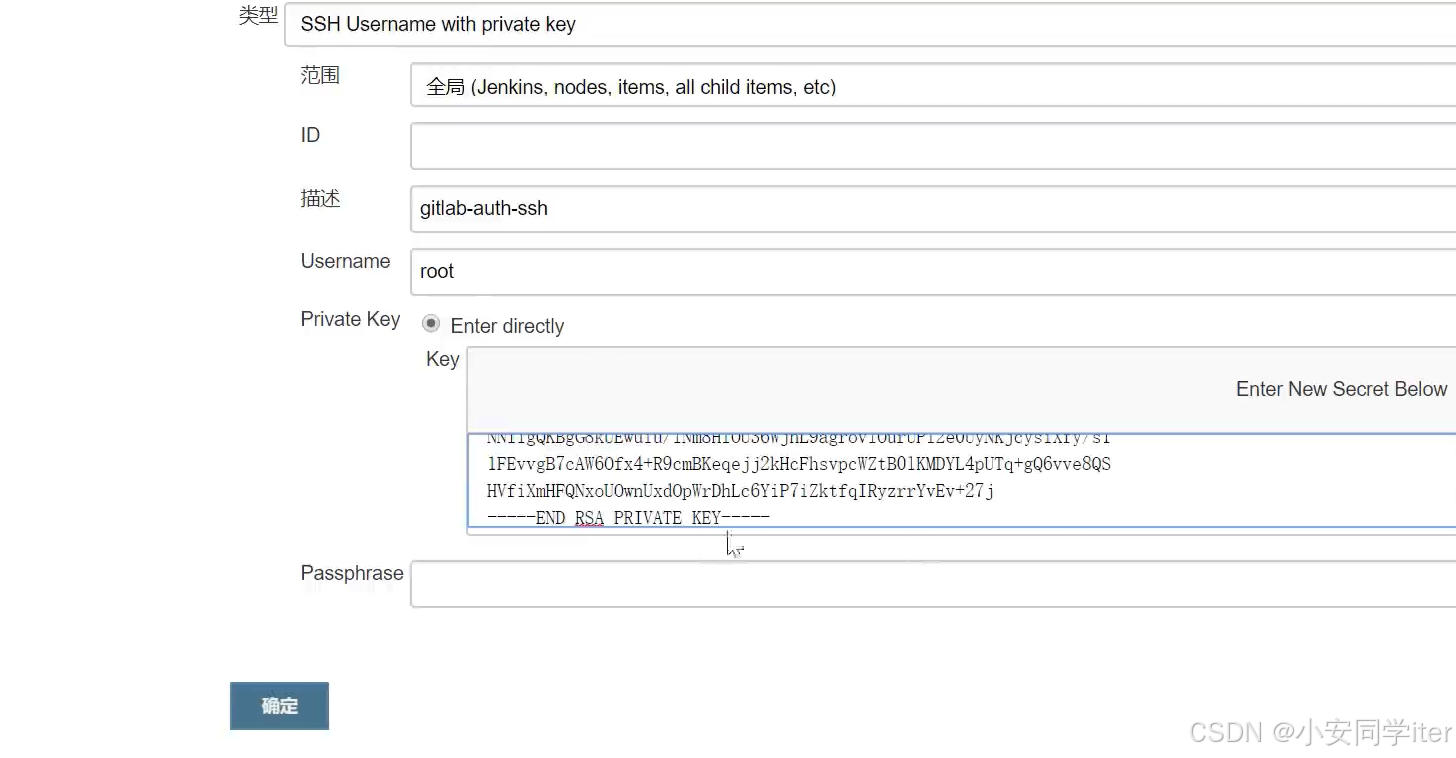

接下来进行配置（jenkins与Gitlab之间）

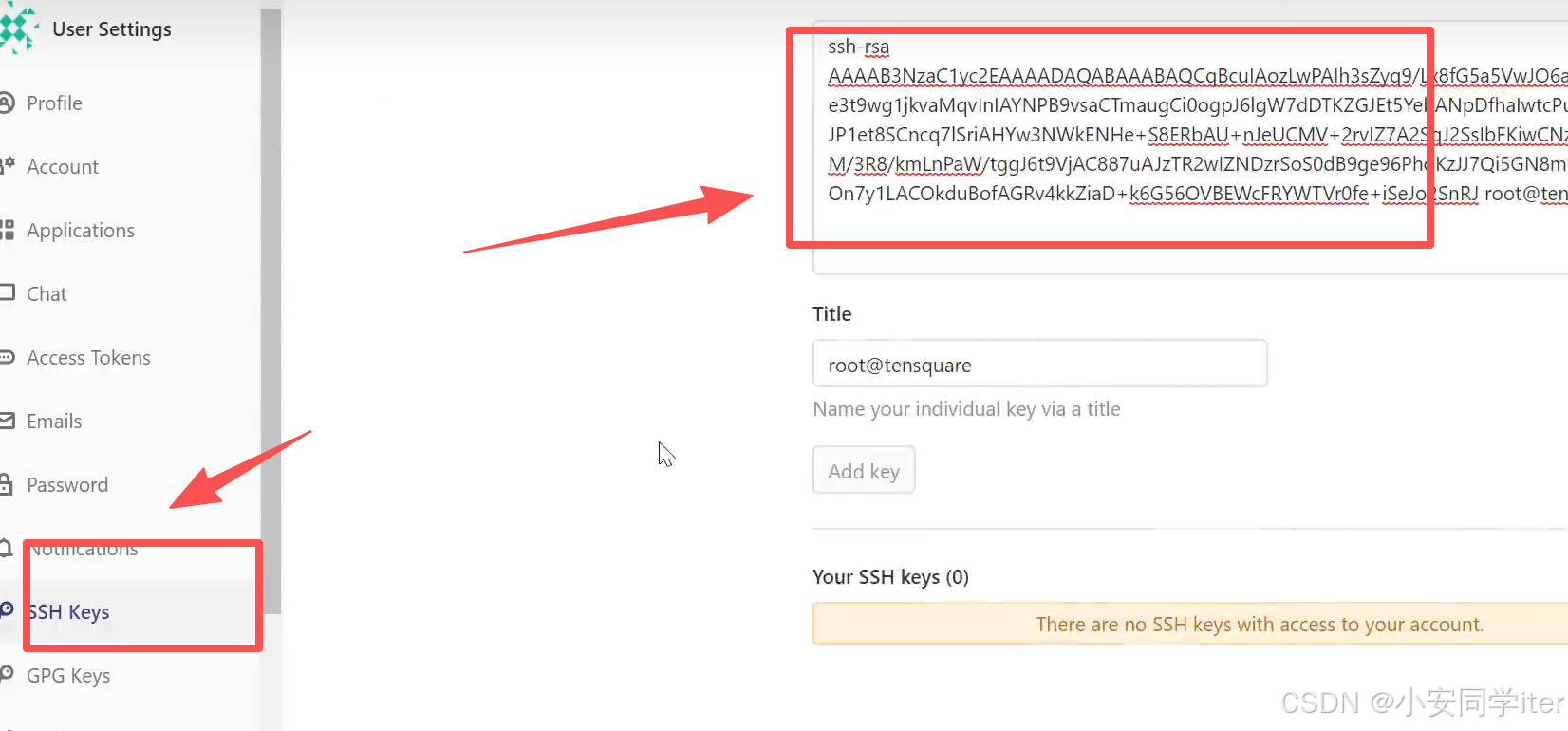

将公钥放到对应的位置

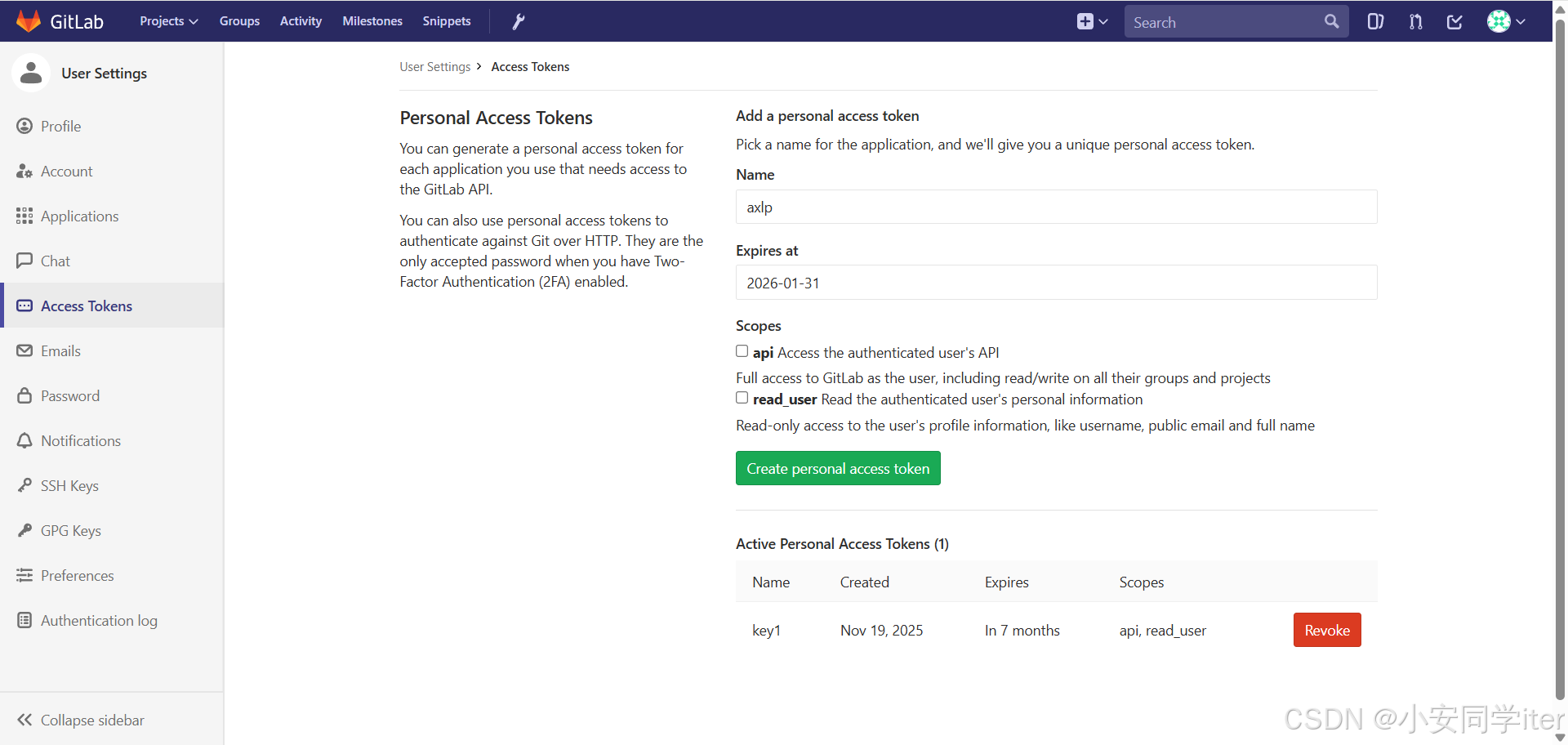

对应的创建方式，连接gitlab

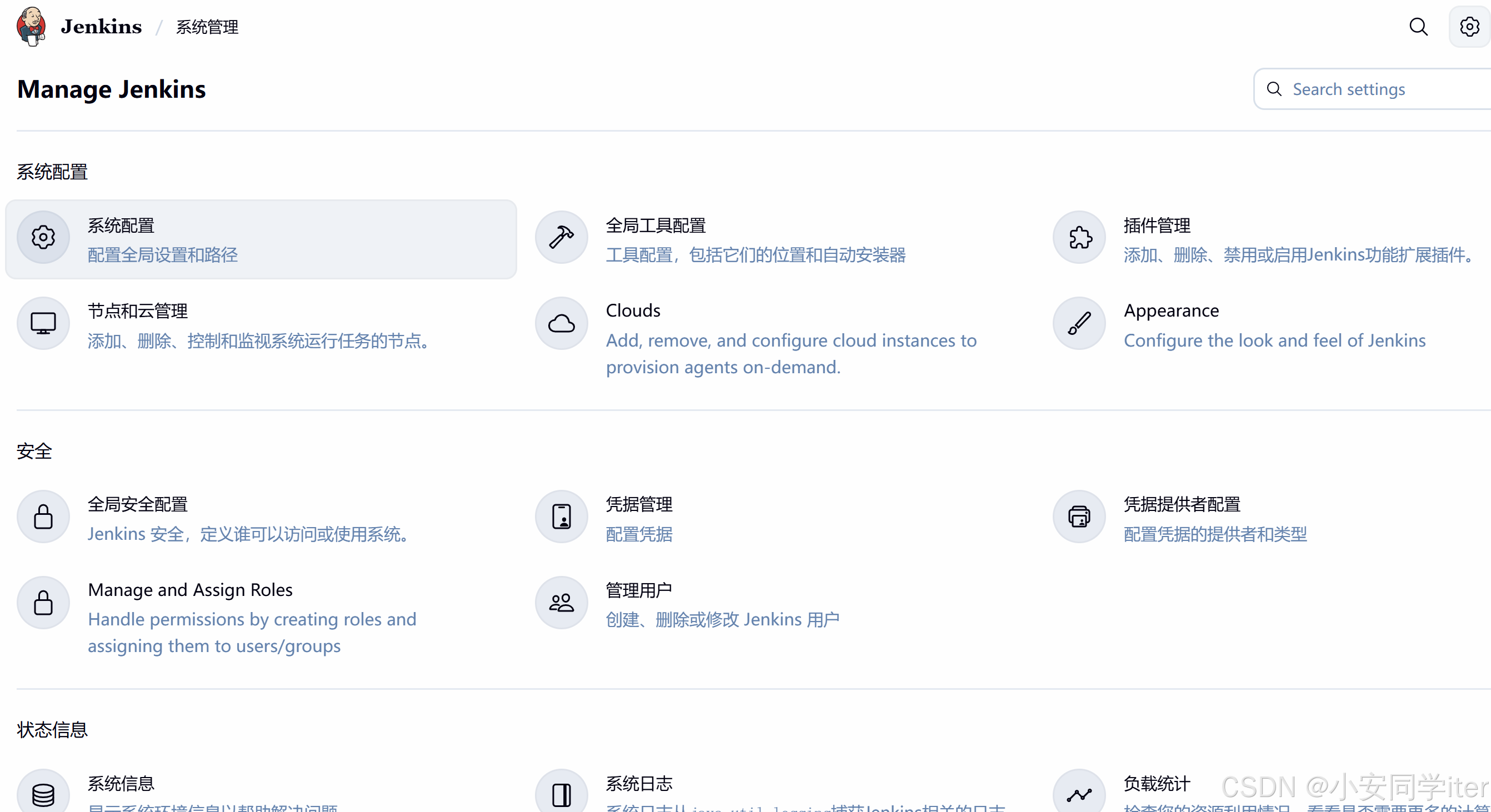

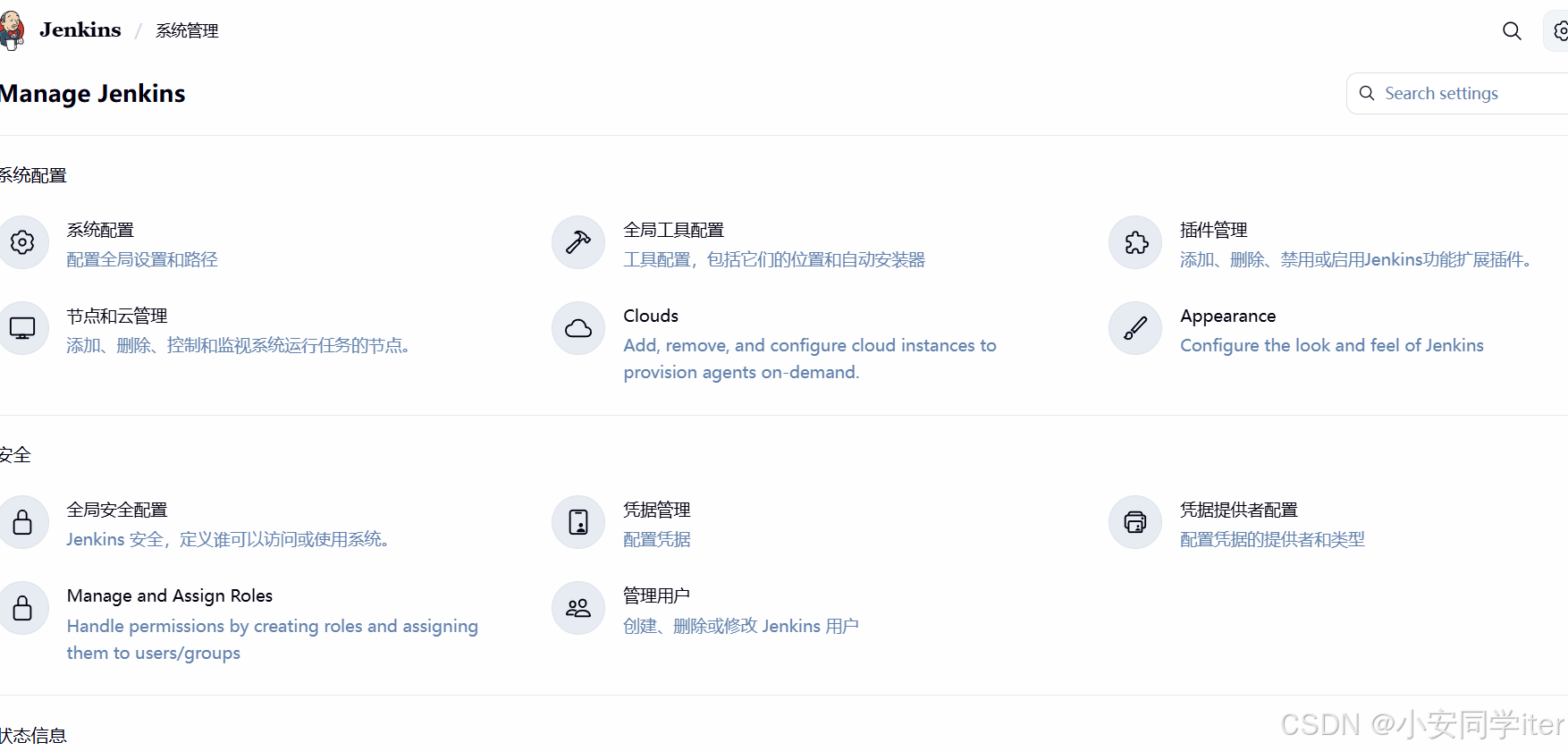

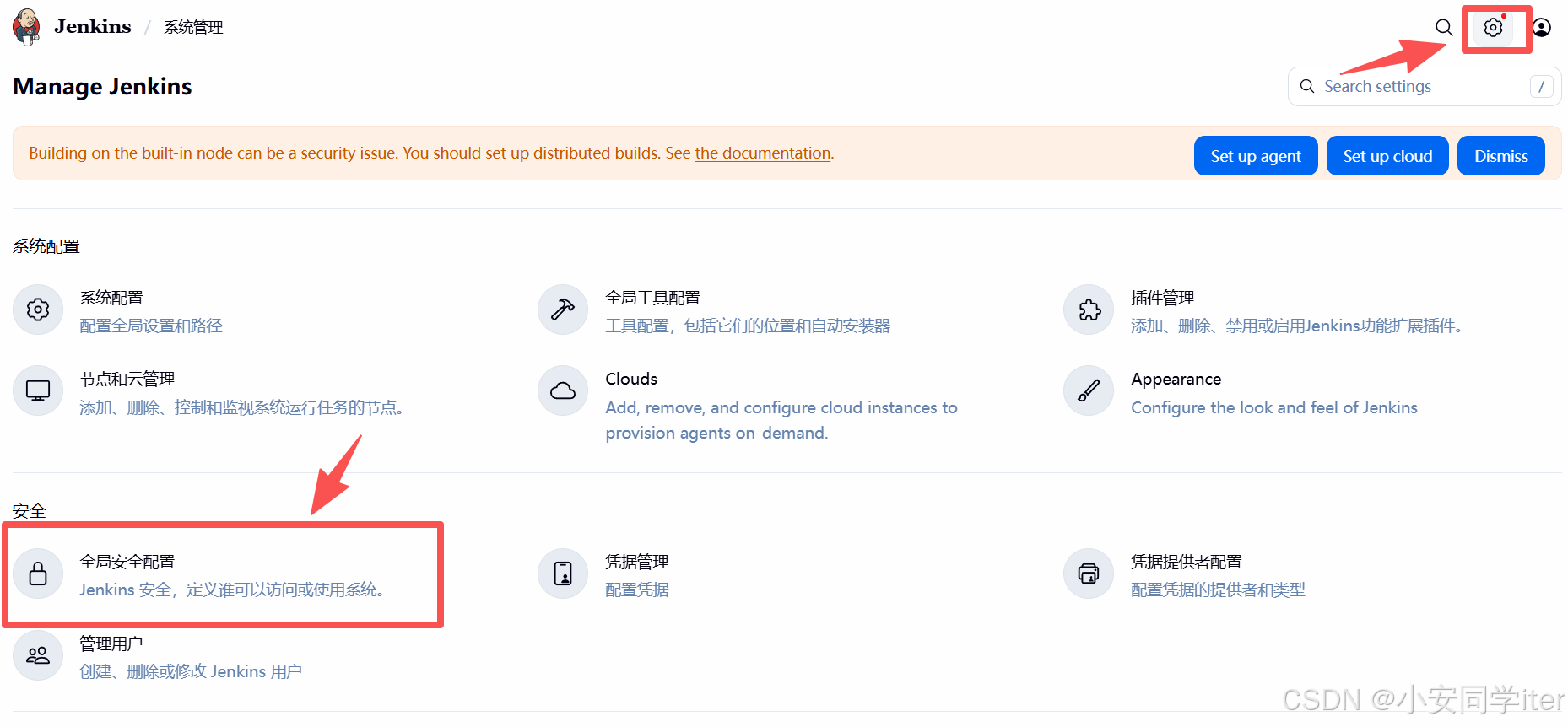

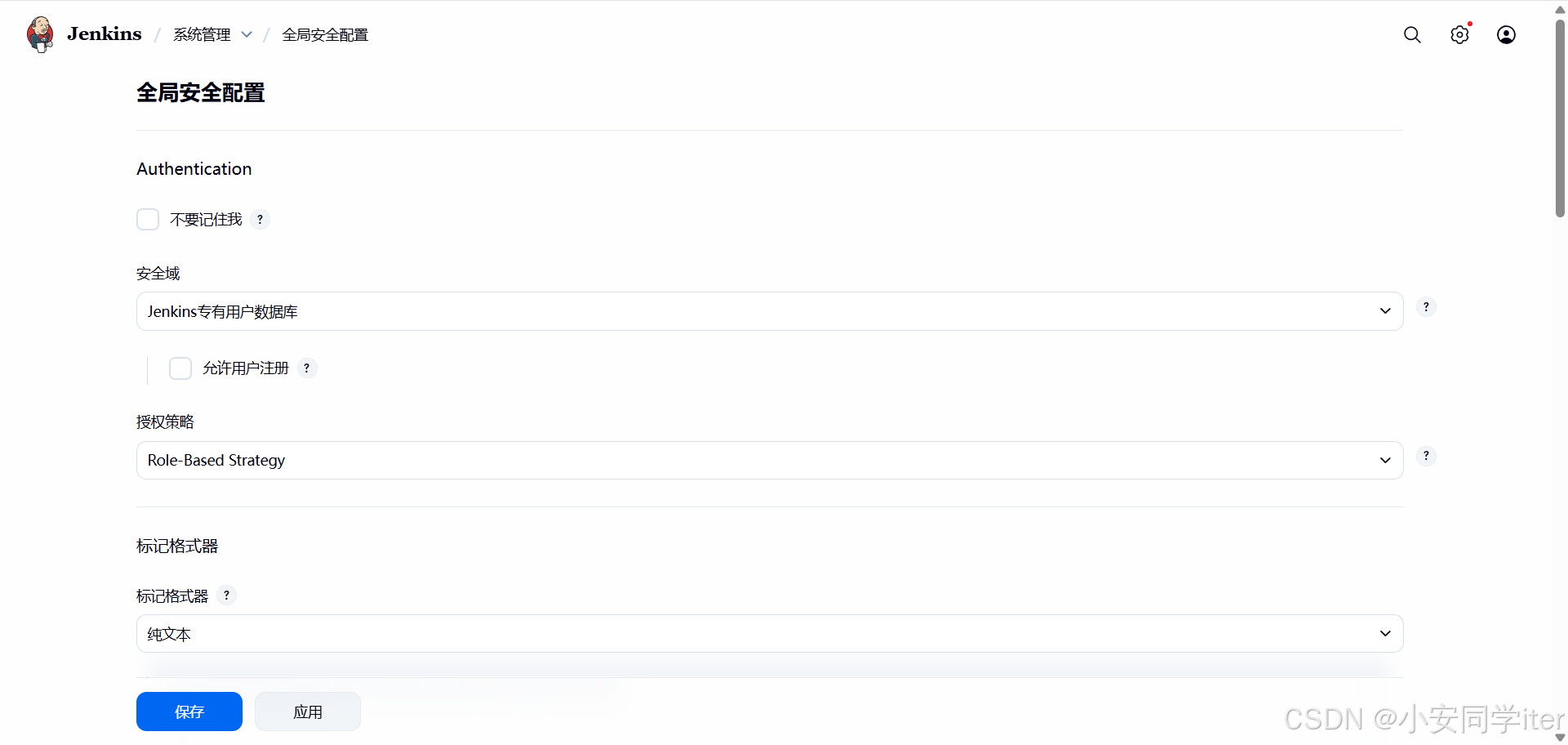

然后去全局安全配置

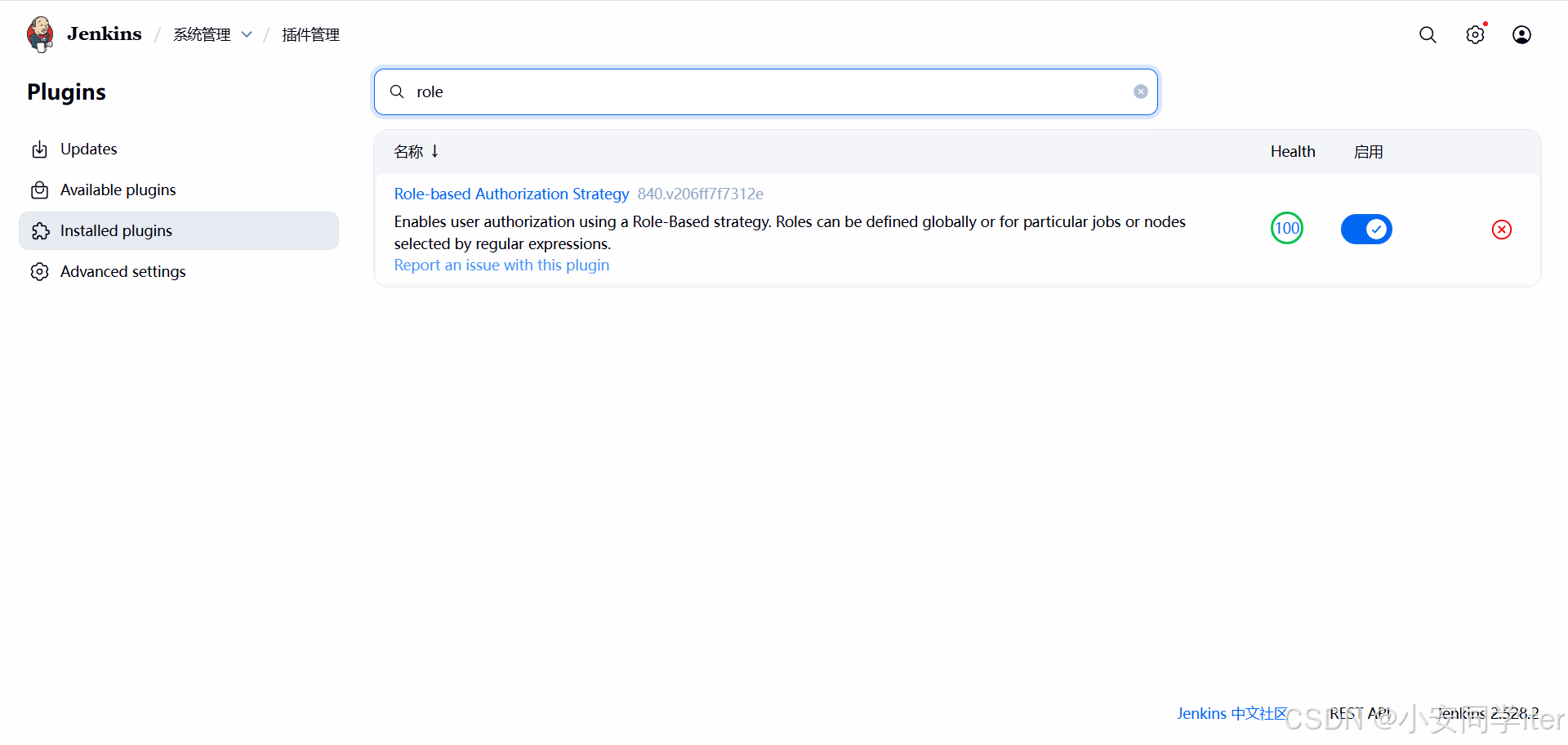

选择对应的Role-Based Strategy

选择对应的manageandassignroles

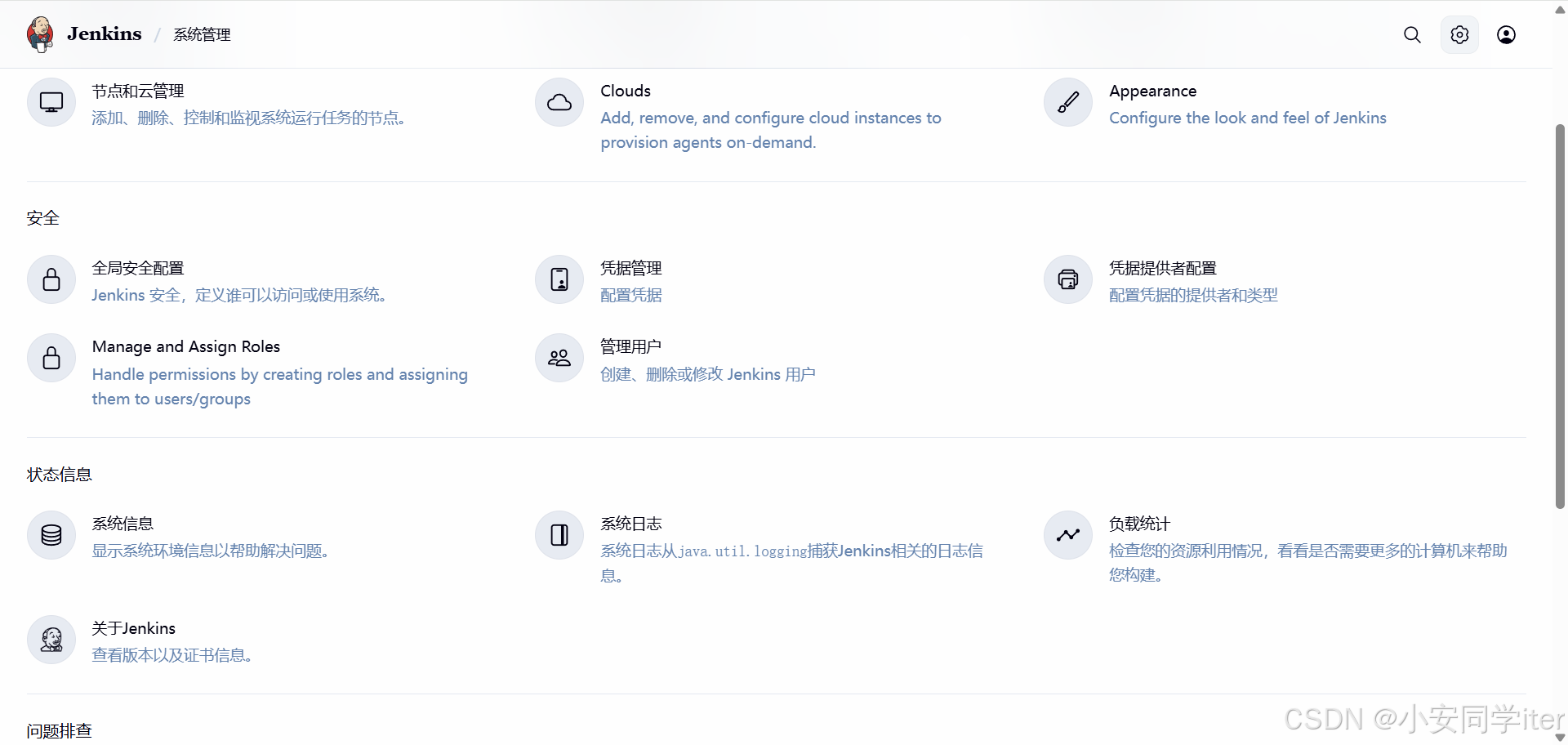

在管理用户当中去添加用户

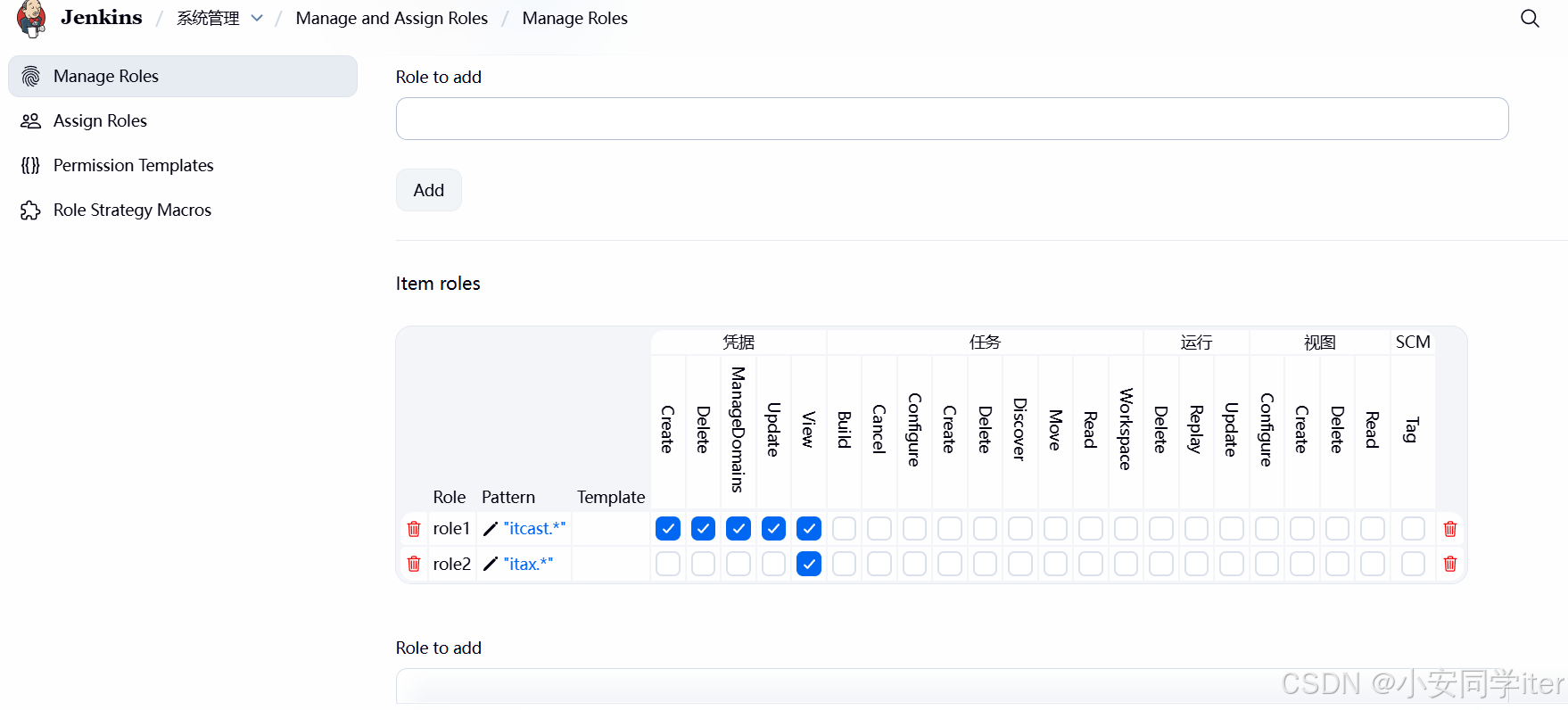

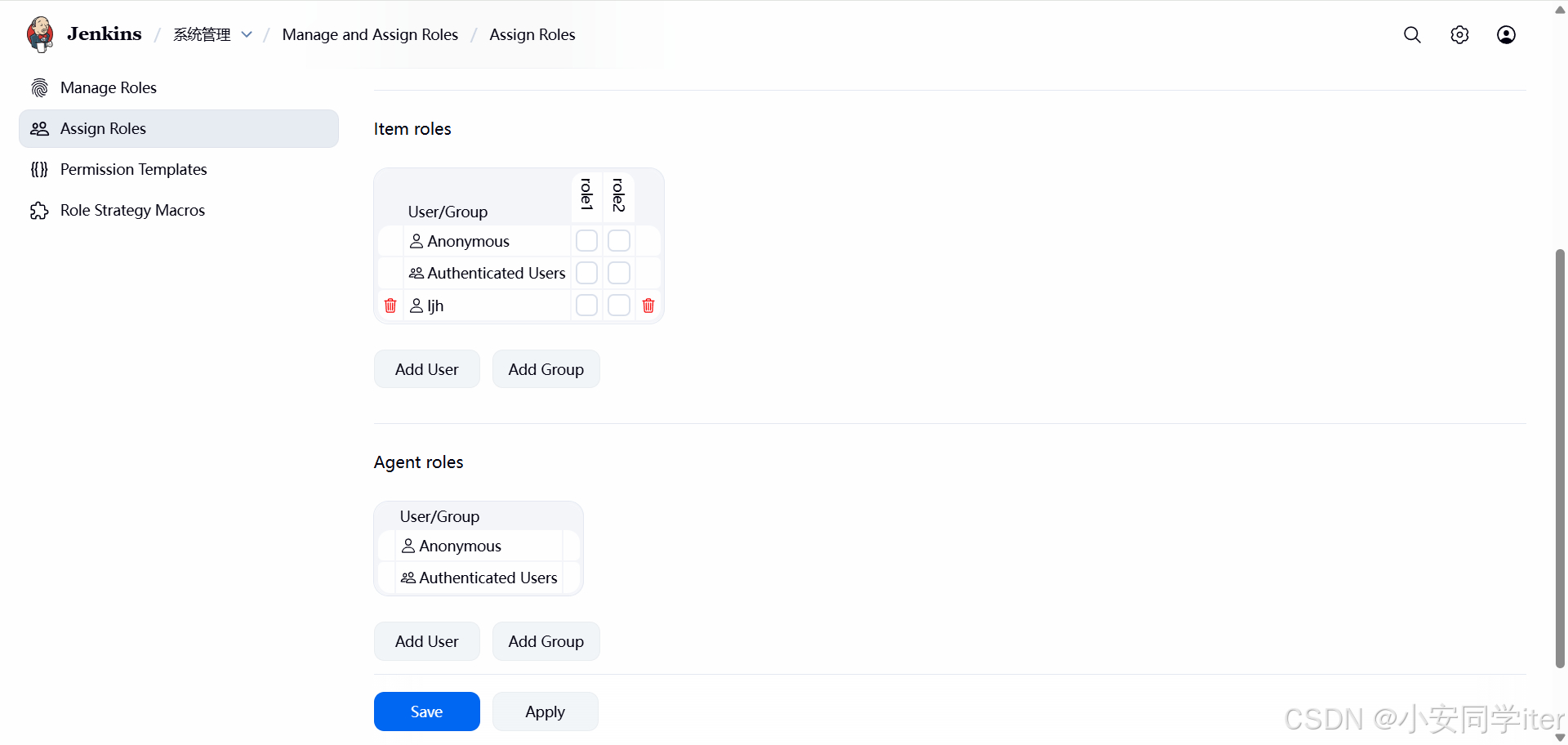

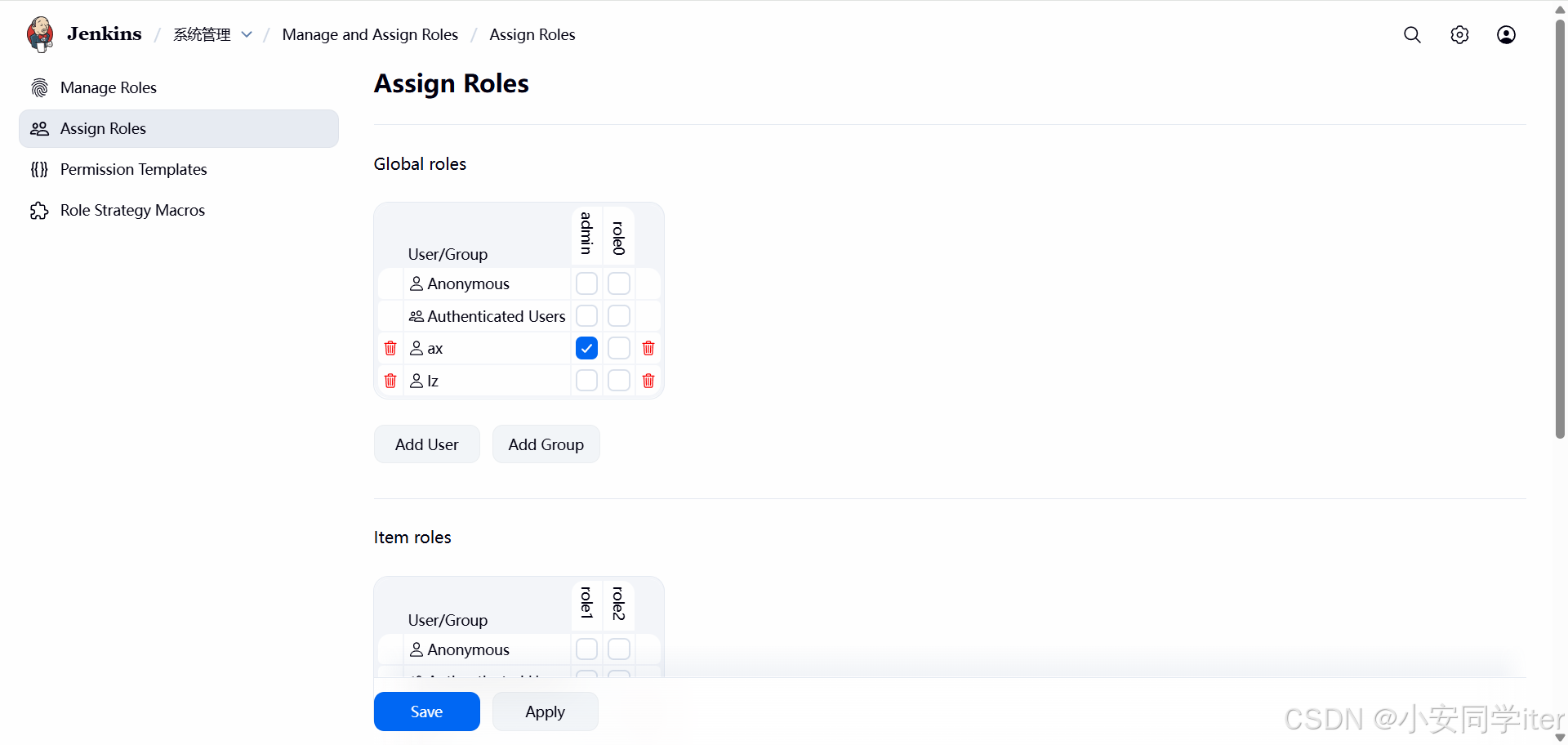

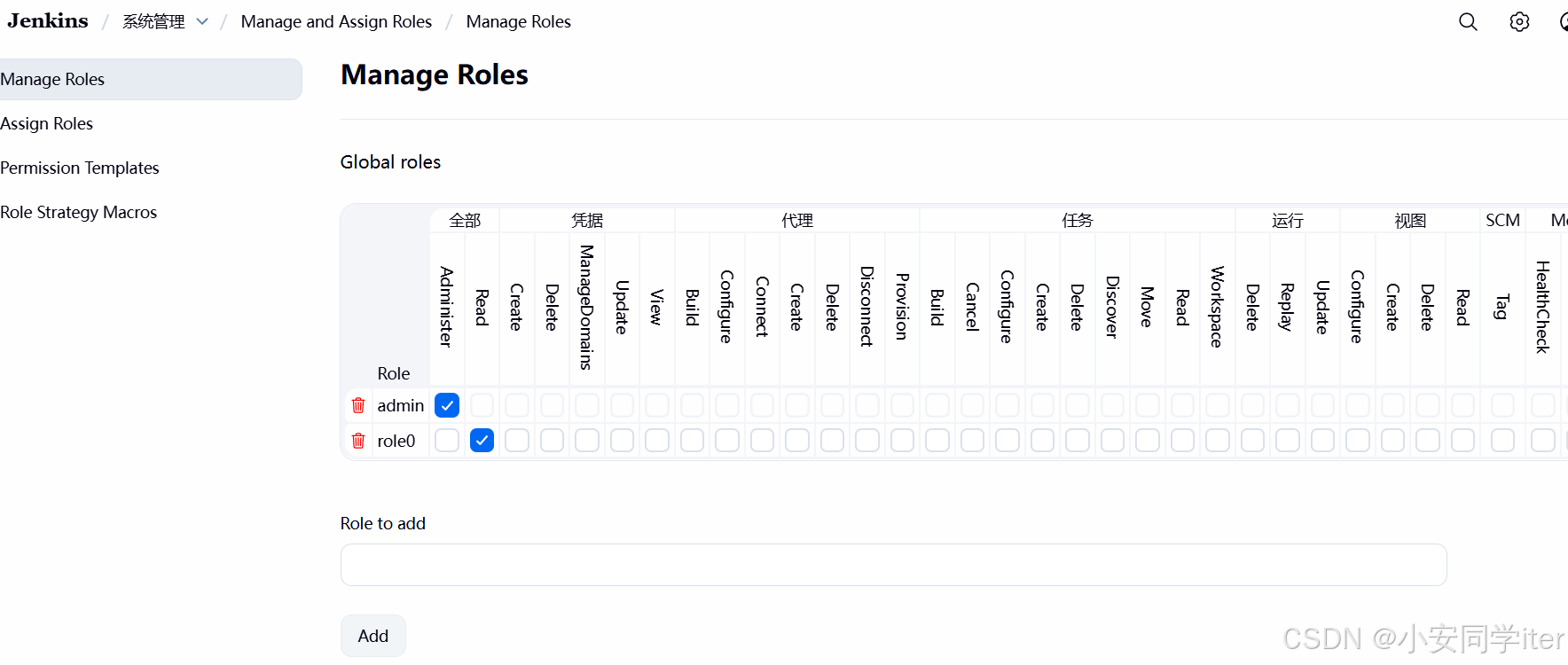

全局角色与项目角色

三 maven

105服务器

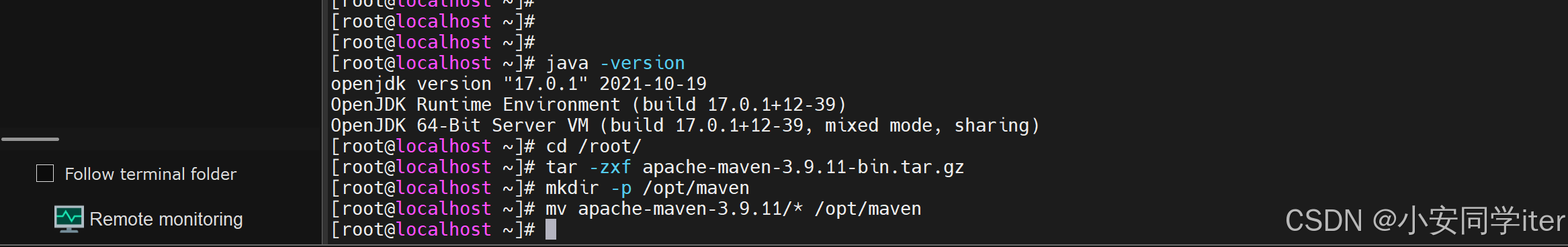

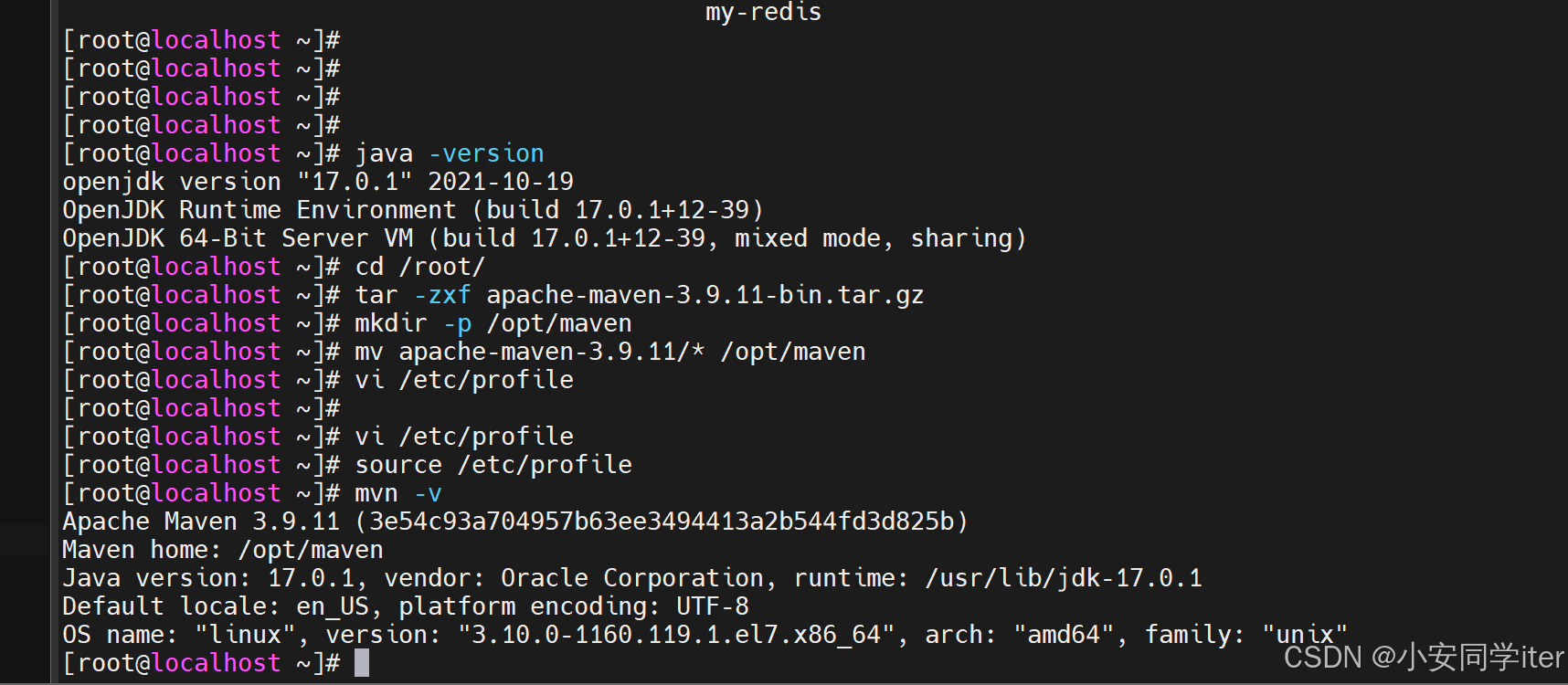

首先先去对应的apache官网安装对应的tar包

然后放到/root/路径下

然后解压

然后移动

然后添加环境变量

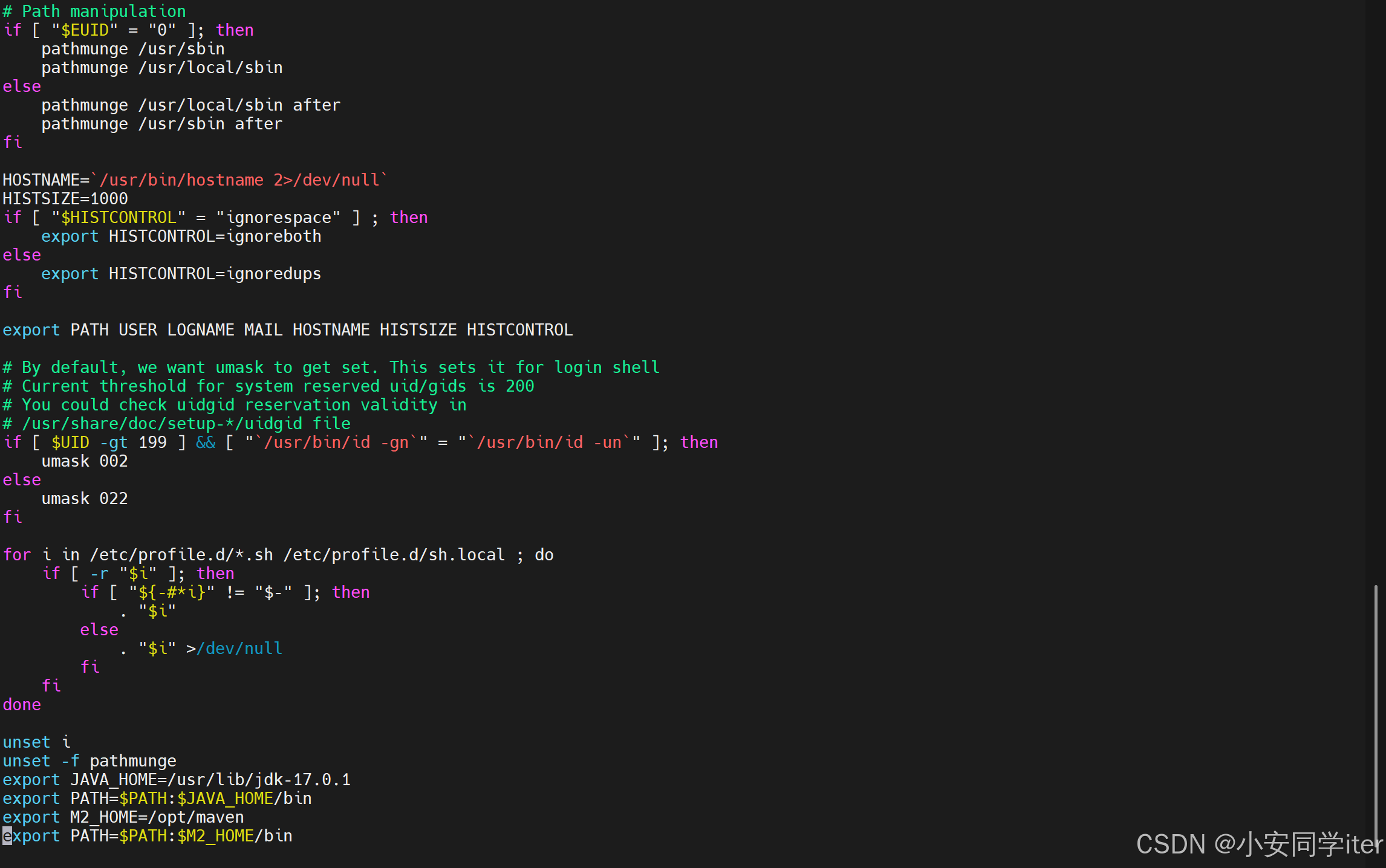

vi /etc/profile添加对应的全局变量

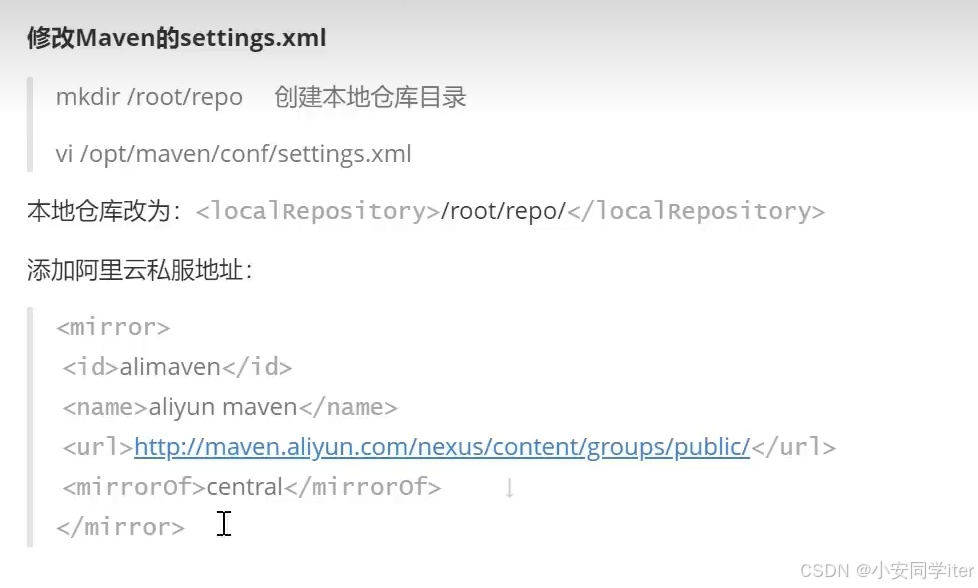

再把仓库地址改改

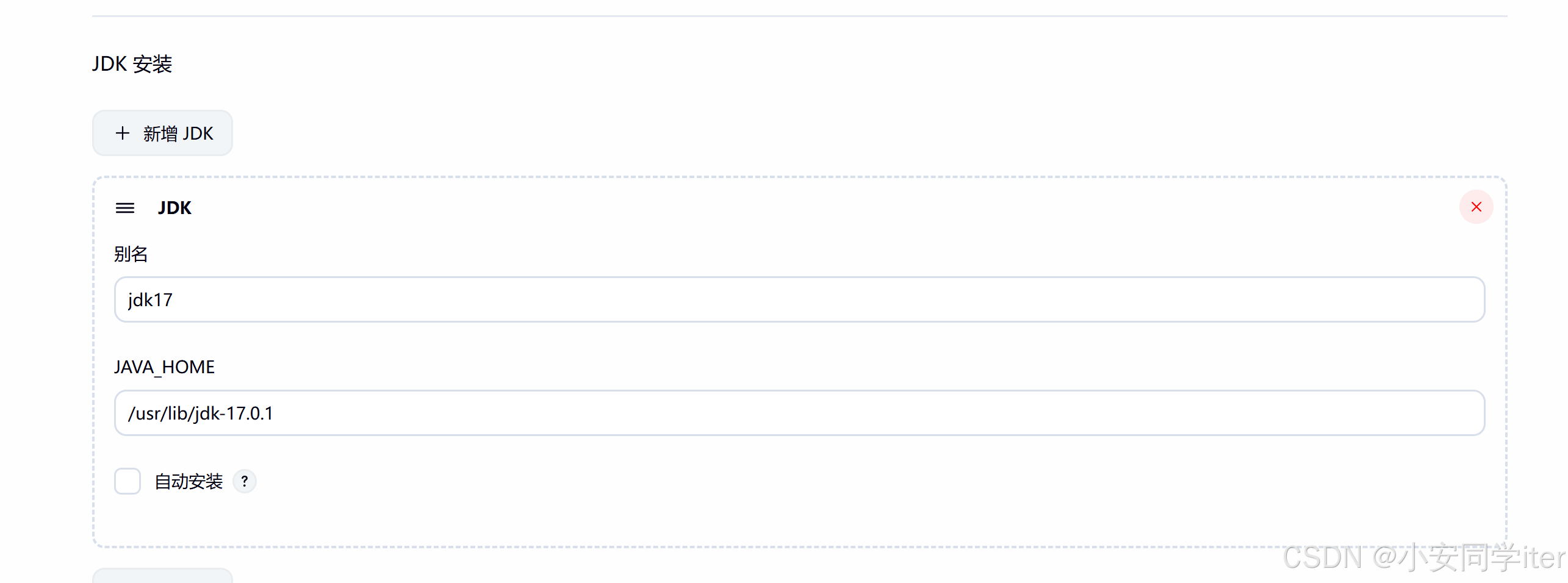

2 接下来来到jenkins的全局工具配置，来添加对应的maven以及jdk

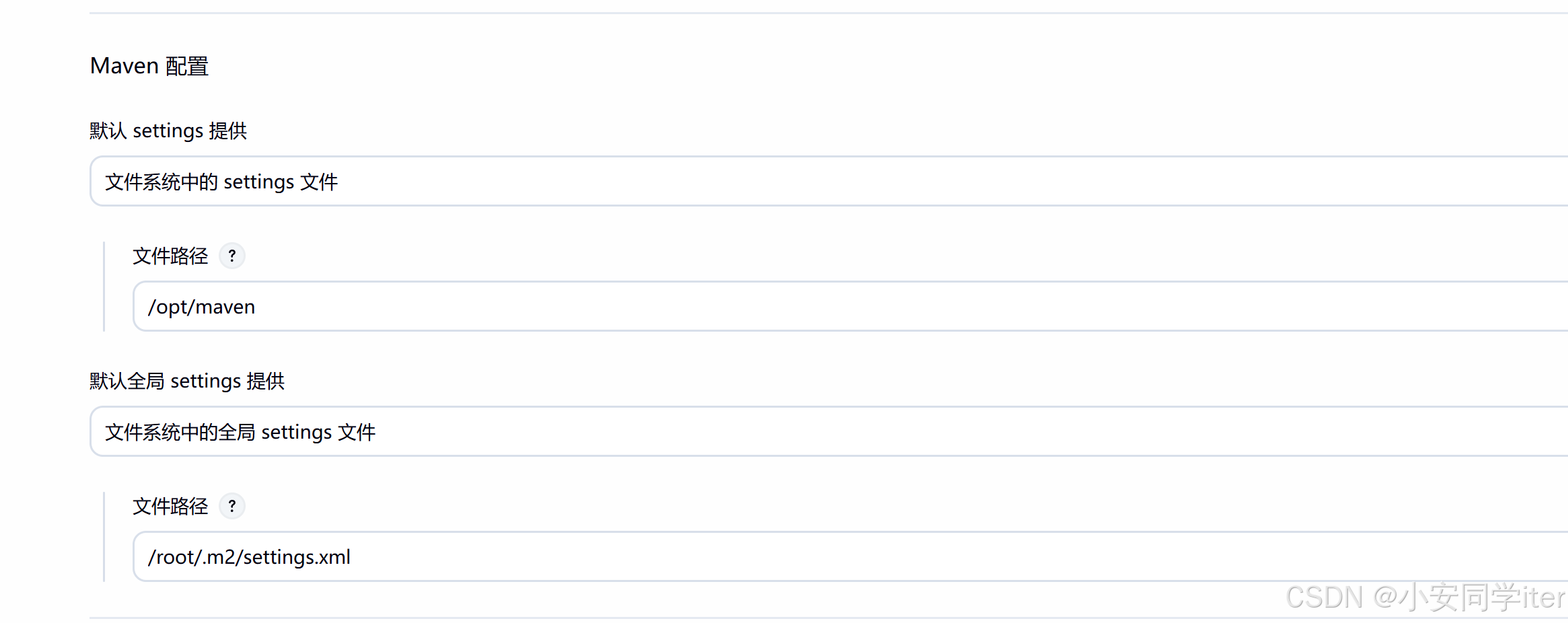

这里的话出现一个问题我是使用docker进行（将内部maven的settings给挂载到.m2/settings，可以把maven对应conf下的配置文件给粘过来或者指定挂载maven的位置，这里的话没有将本地仓库进行挂载，所以说目录当中没有因为我是使用jenkins 的）

现在前面进行目录挂载，数据挂载，日志挂载的好处就出来了

XML 复制代码

#首先先把docker的容器给停了
docker stop jenkins-lts
#然后把老容器给删了
docker rm jenkins-lts
#最后直接一手执行
docker run -d --name jenkins-lts -p 8081:8080 -p 50000:50000 -v /var/jenkins_home:/var/jenkins_home -v /usr/lib/jdk-17.0.1:/usr/lib/jdk-17.0.1 -v /opt/maven:/opt/maven -v /root/.m2/settings.xml:/root/.m2/settings.xml --privileged=true jenkins/jenkins:lts
#嘎巴就成功了

下面就配置成功了

接下来来系统配置

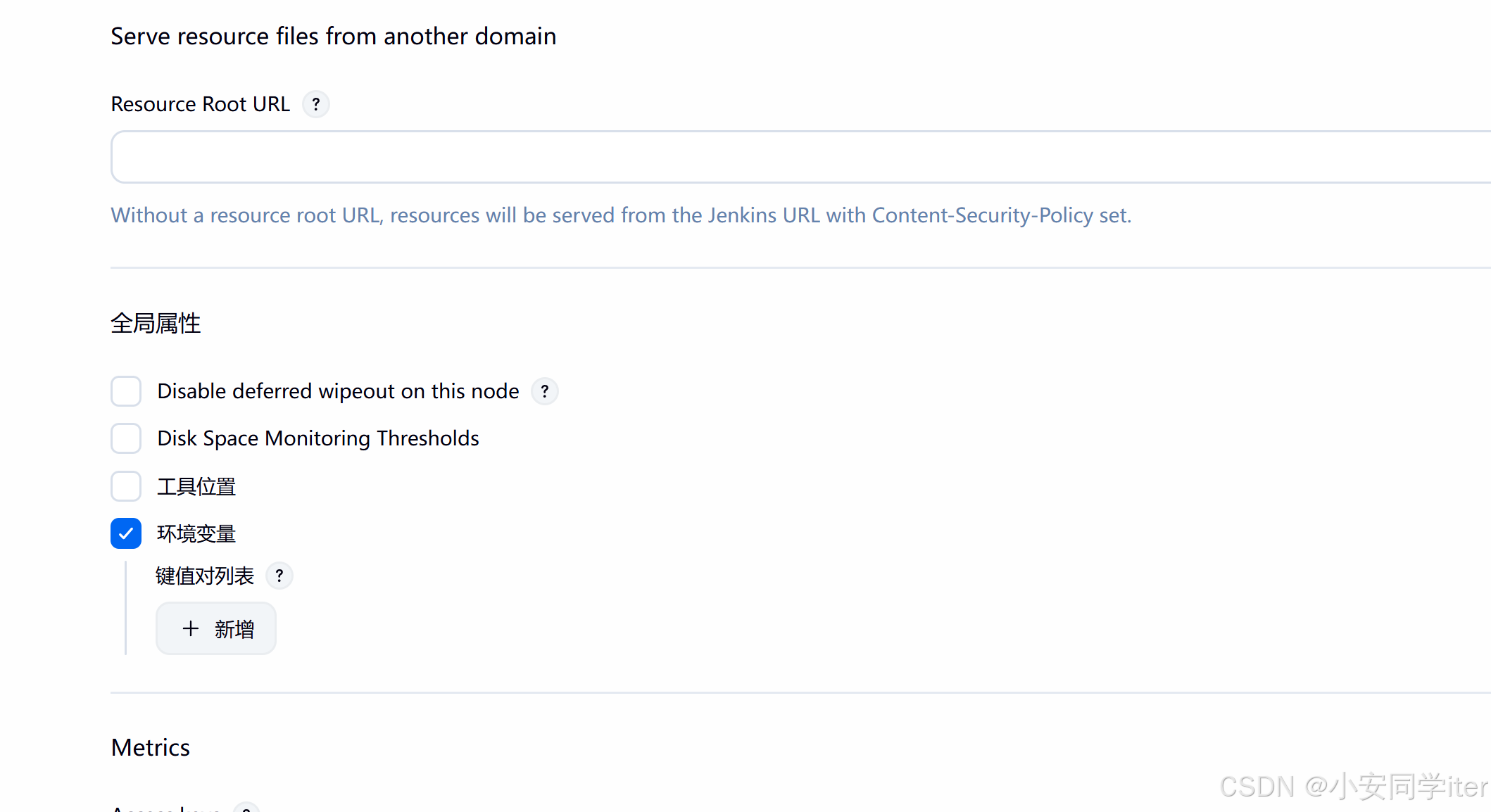

来这个全局属性的环境变量这里

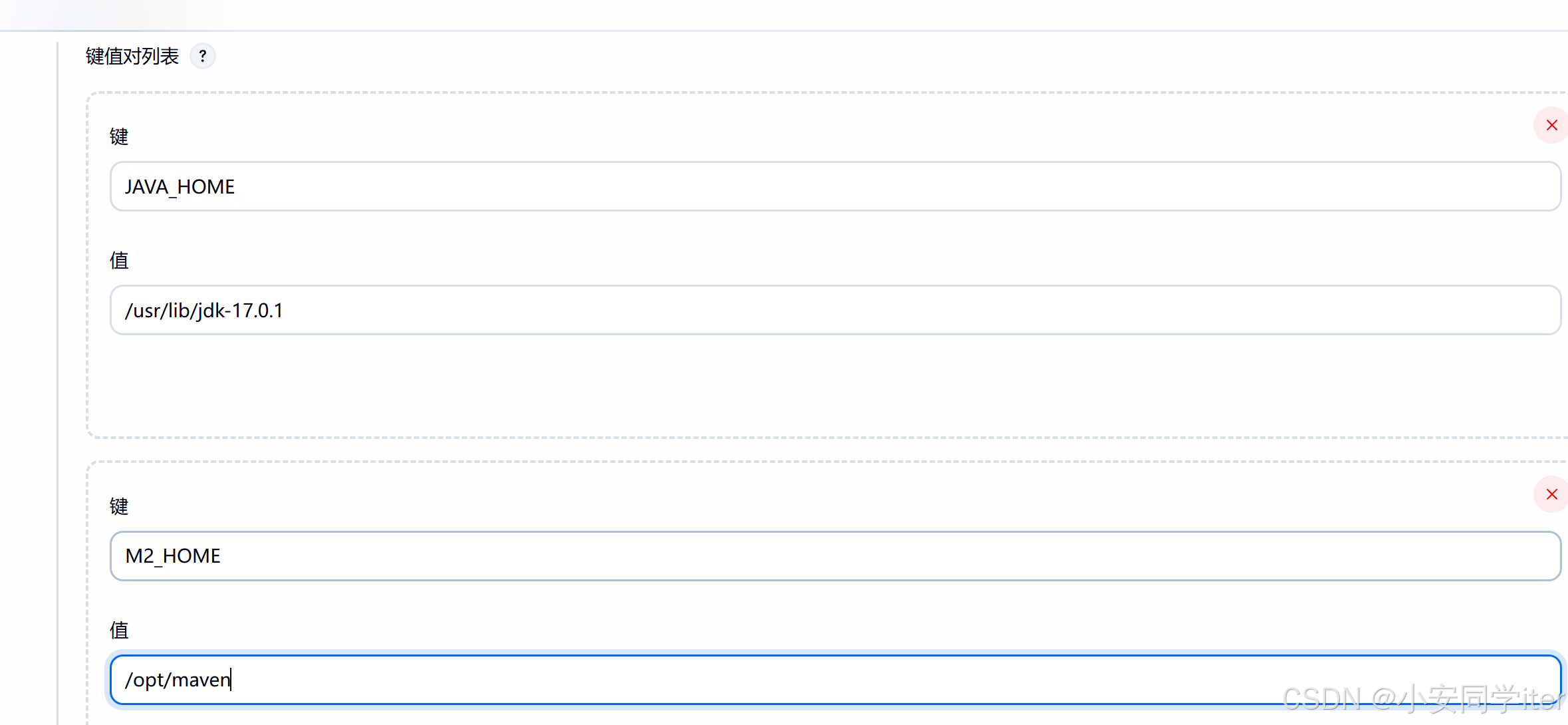

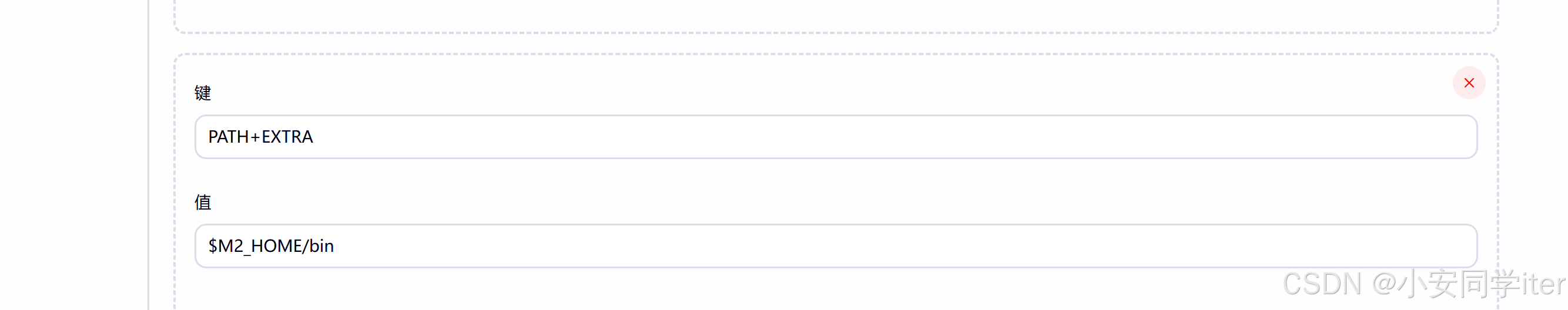

添加对应的键值对

详细解释：

PATH的作用 ：系统用来查找可执行程序（如java、mvn）的路径列表，只有程序所在路径在PATH里，才能在任意目录下直接执行命令；

PATH+EXTRA的设计 ：Jenkins 提供的 "追加式" 配置，既保留系统原有PATH（不影响其他命令的执行），又能新增 Maven 的bin目录（让mvn命令可被识别）；

$M2_HOME/bin的含义 ：$M2_HOME是你在 Jenkins 中配置的 Maven 根目录（如/opt/maven），bin目录下存放着mvn可执行文件，把它加入PATH+EXTRA后，Jenkins 就能在构建时直接执行mvn clean install等命令。

简单说，这个配置是Jenkins 与 Maven 集成的关键一步 ，没有它，Jenkins 会因找不到mvn命令而无法完成 Java 项目的构建。

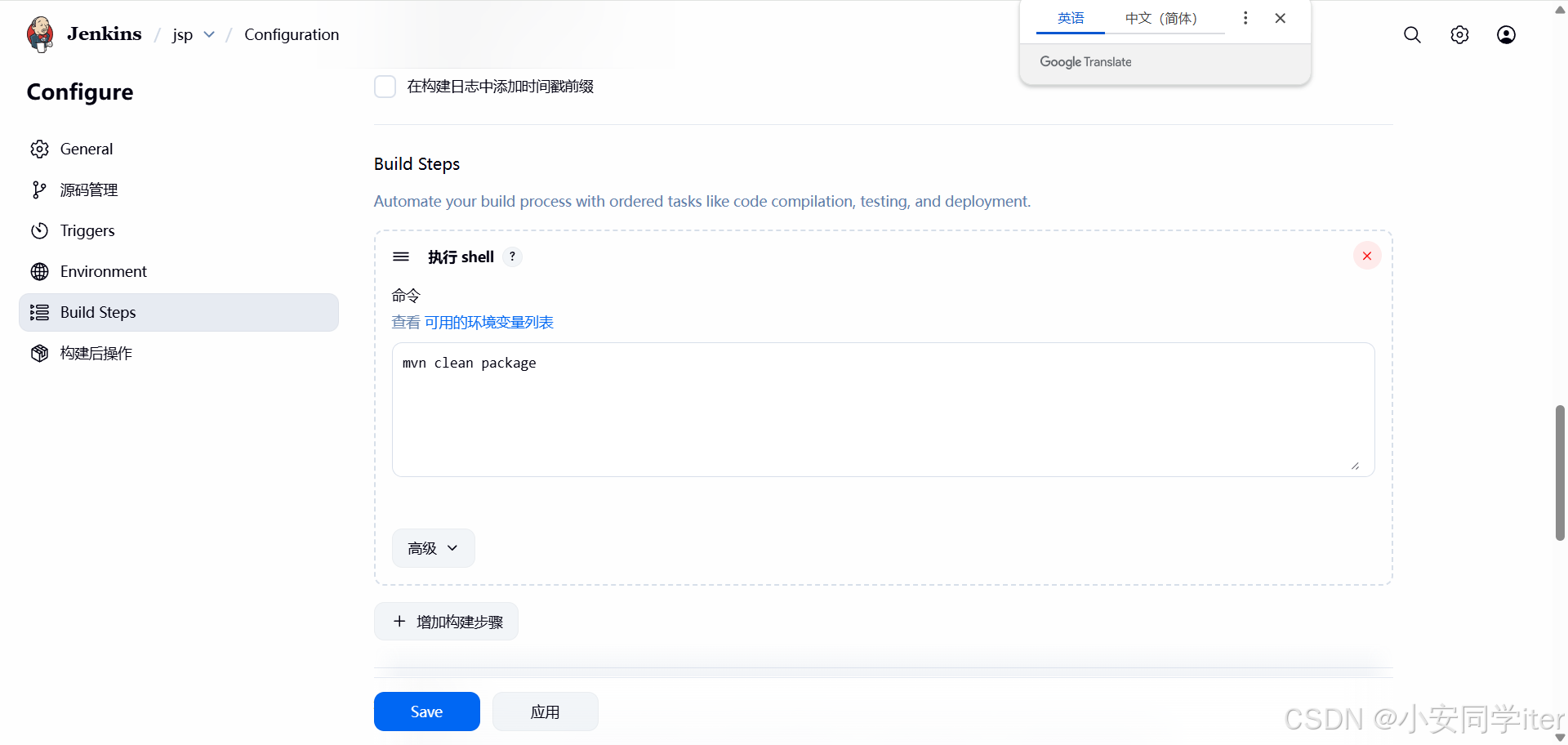

对应的代码管理构建当中去添加构建步骤，添加shell脚本

四 tomcat

105服务器

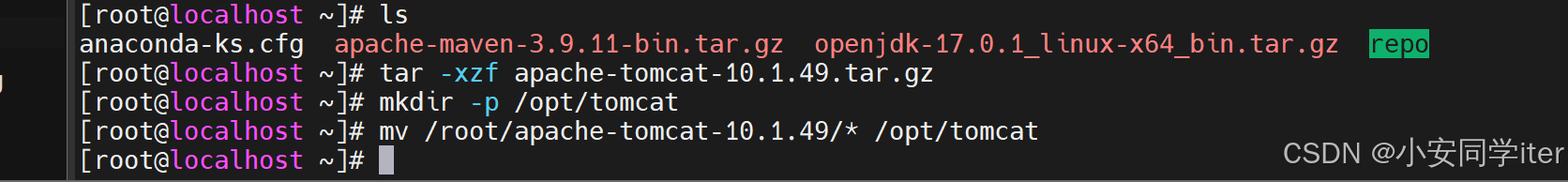

依旧是下载对应的包然后解压移动位置

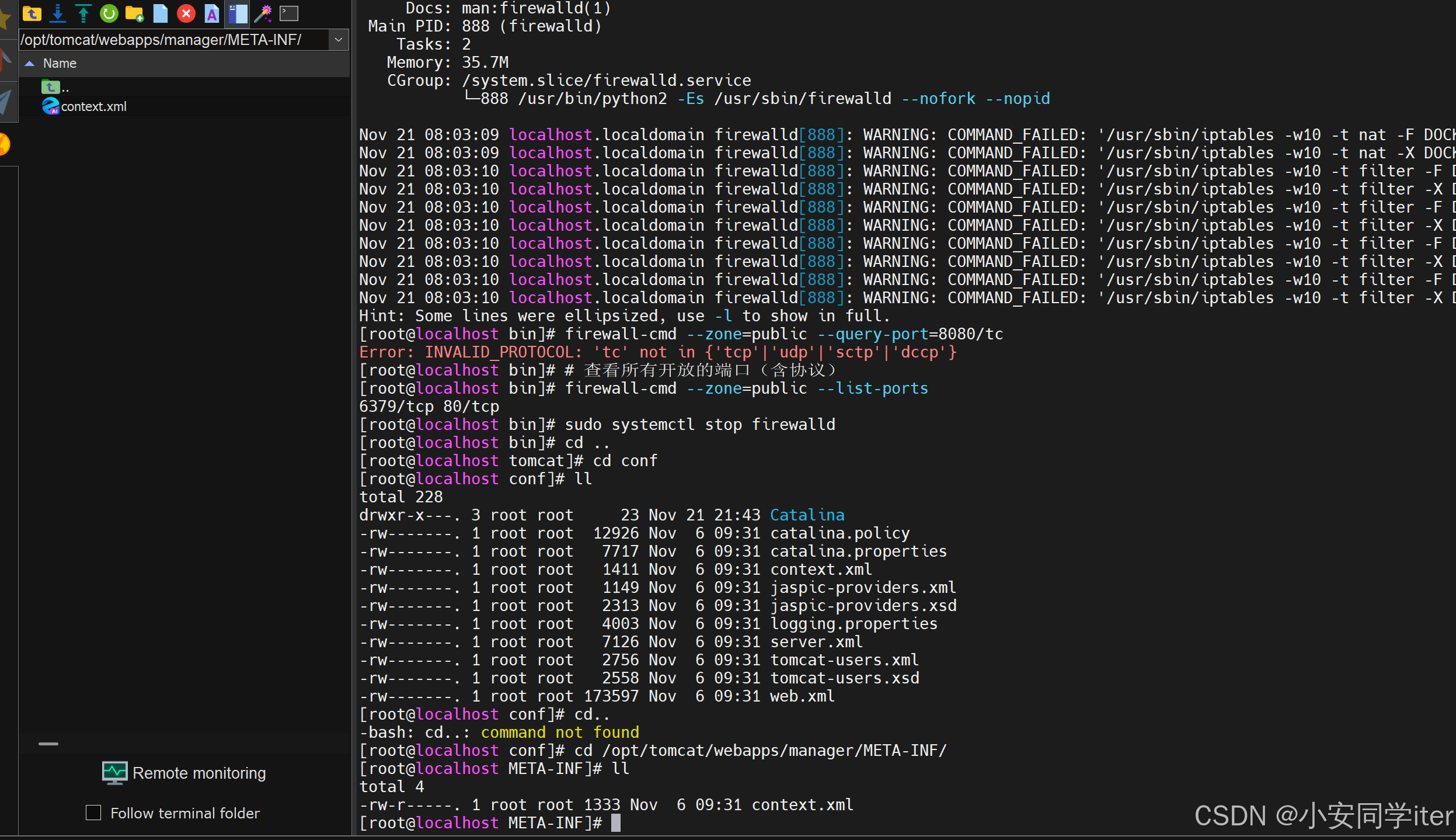

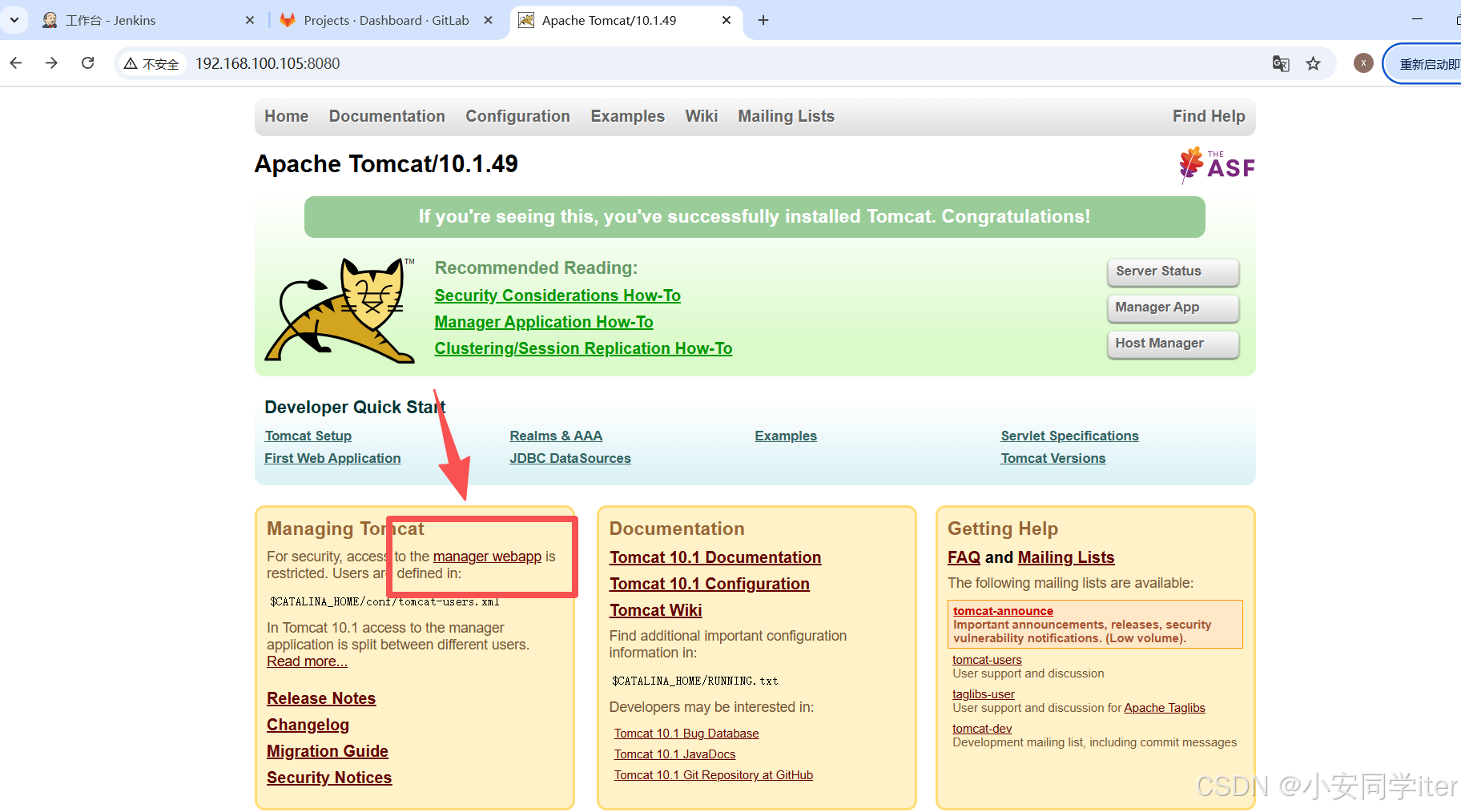

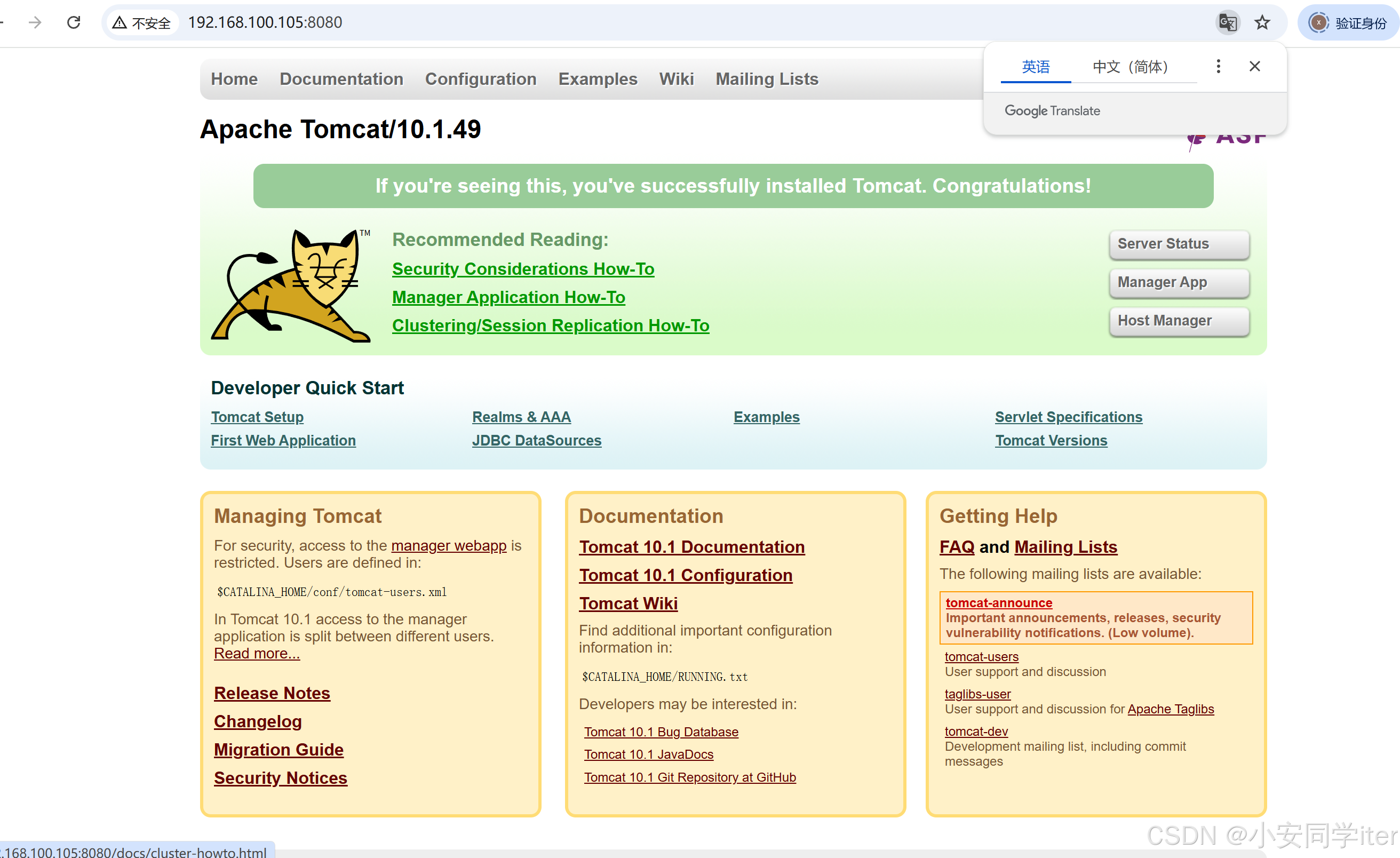

这样就访问成功了

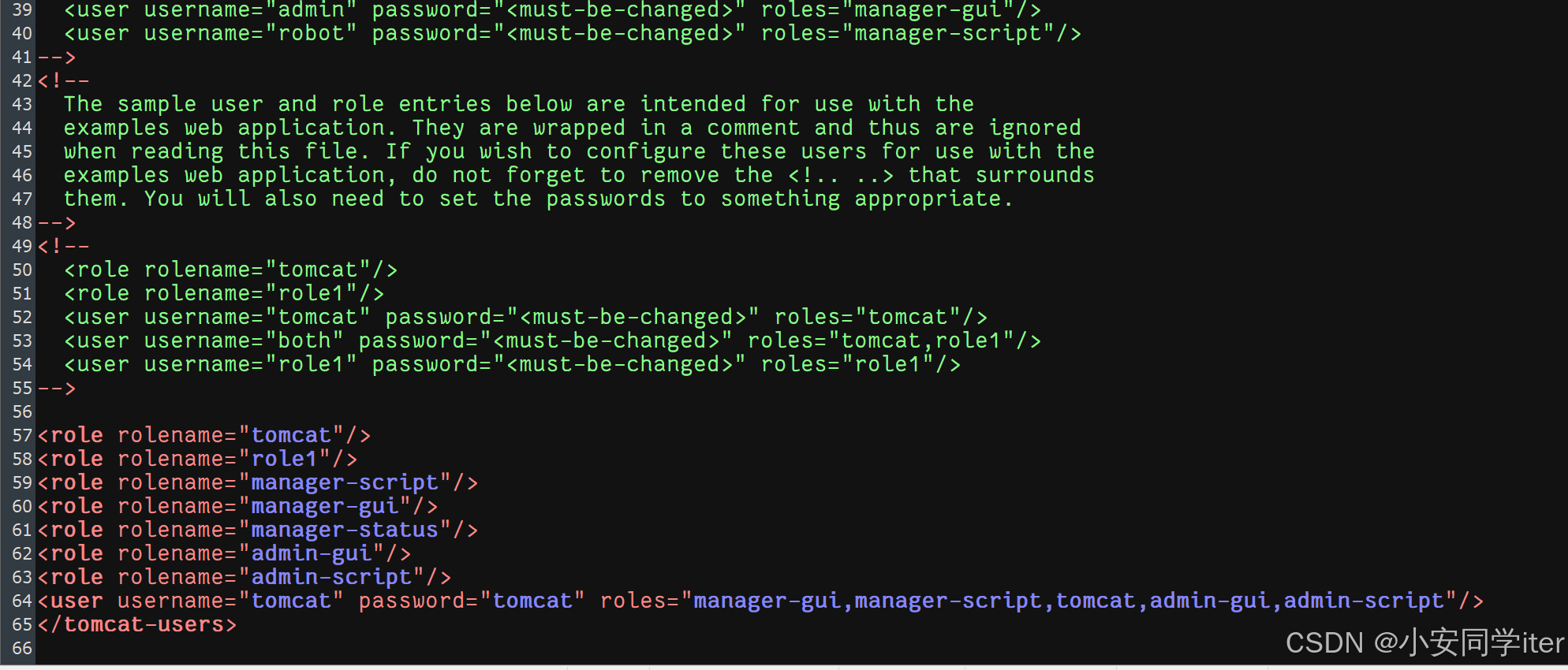

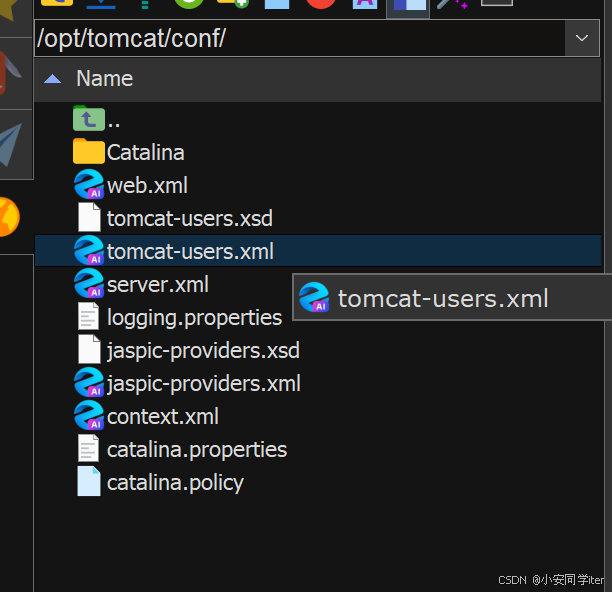

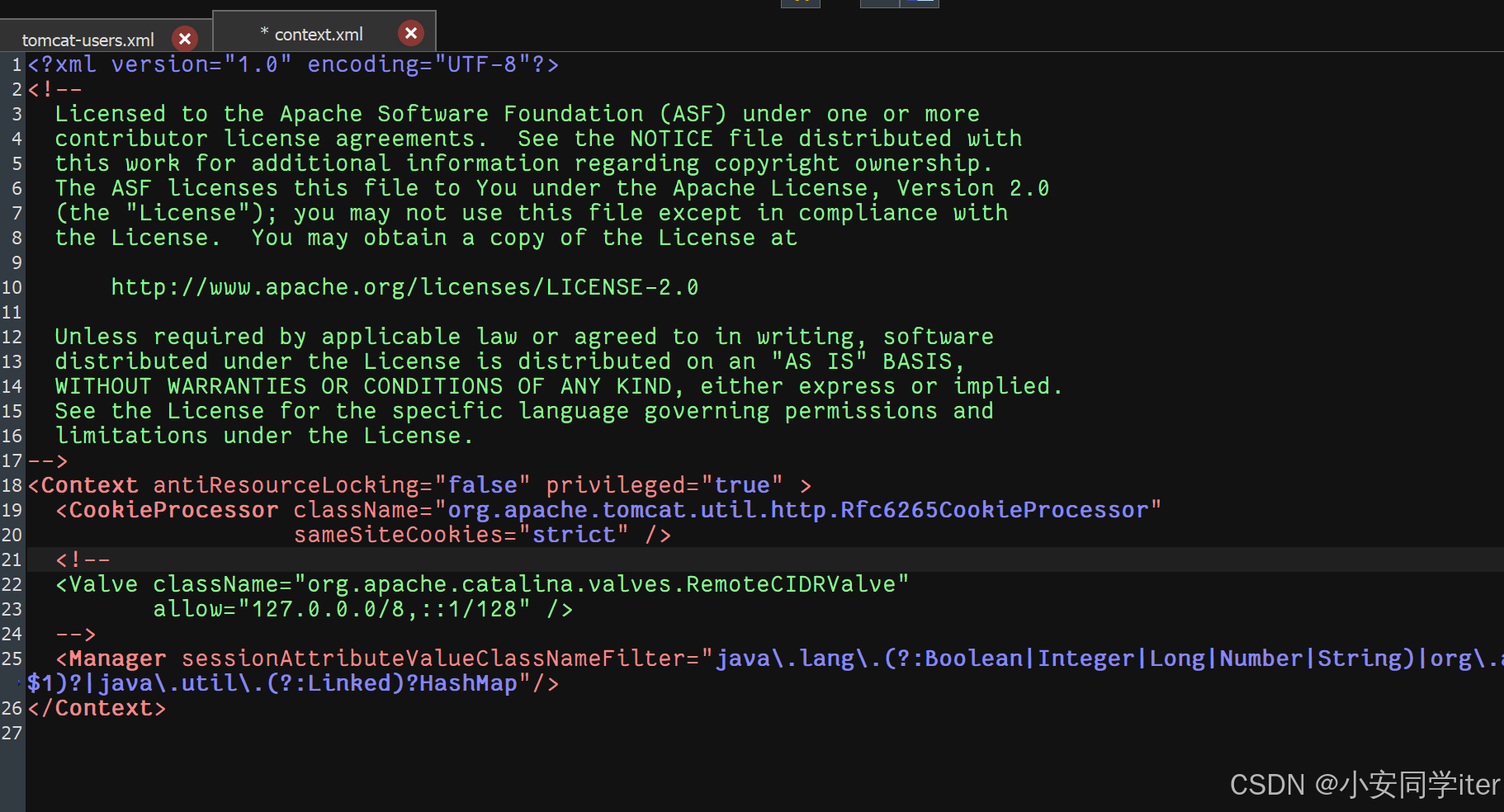

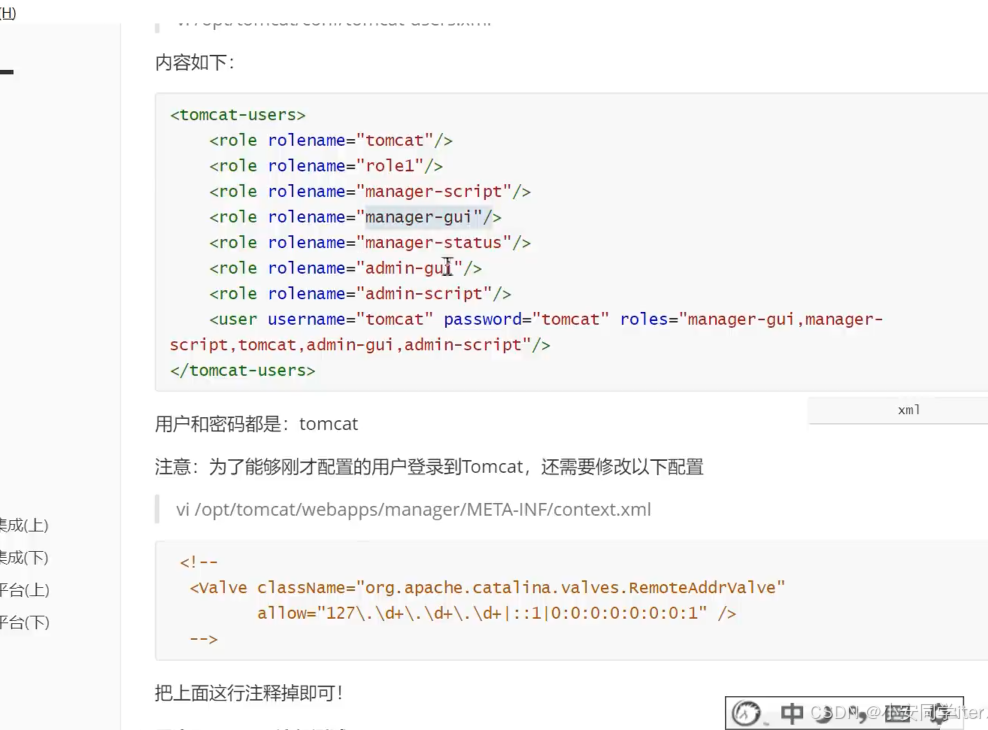

现在为了远程访问，需要去配置tomcat的角色，但是我这里全都放在一个105了，要不然太多了，可能电脑跑不动了，先去userxml当中

账号密码就是

tomcat

tomcat

接下来重启

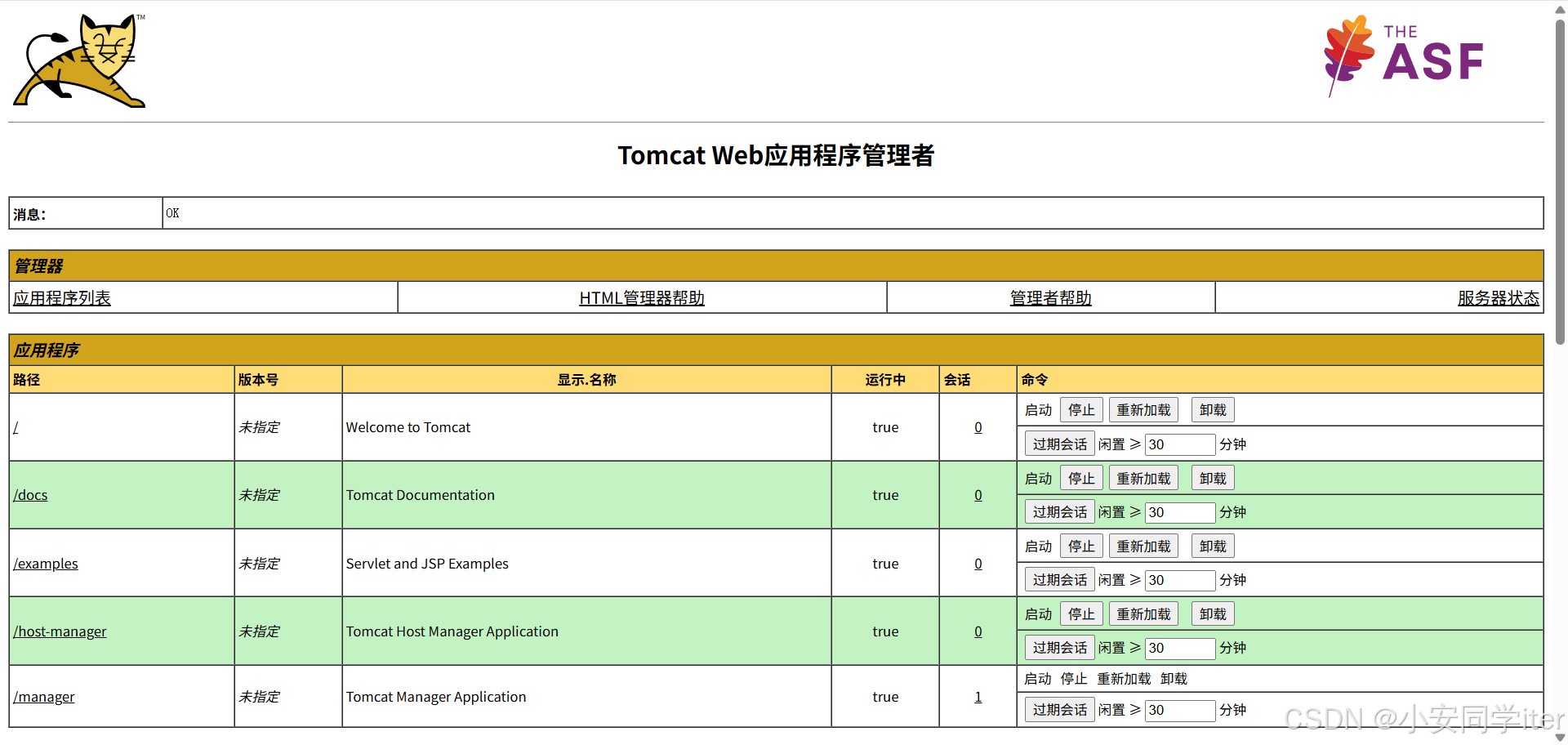

重启后点击

进入登录界面

登录的账号密码就是原先设置的user对应的属性，

username:tomcat

passwordtomcat

项目的存储位置

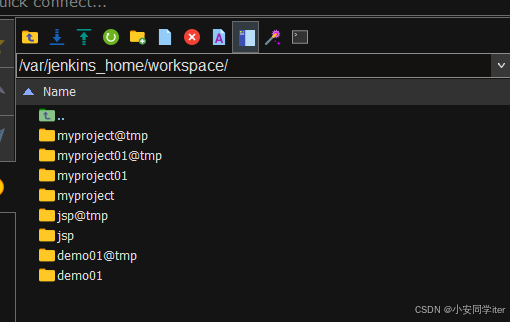

对应的工作空间

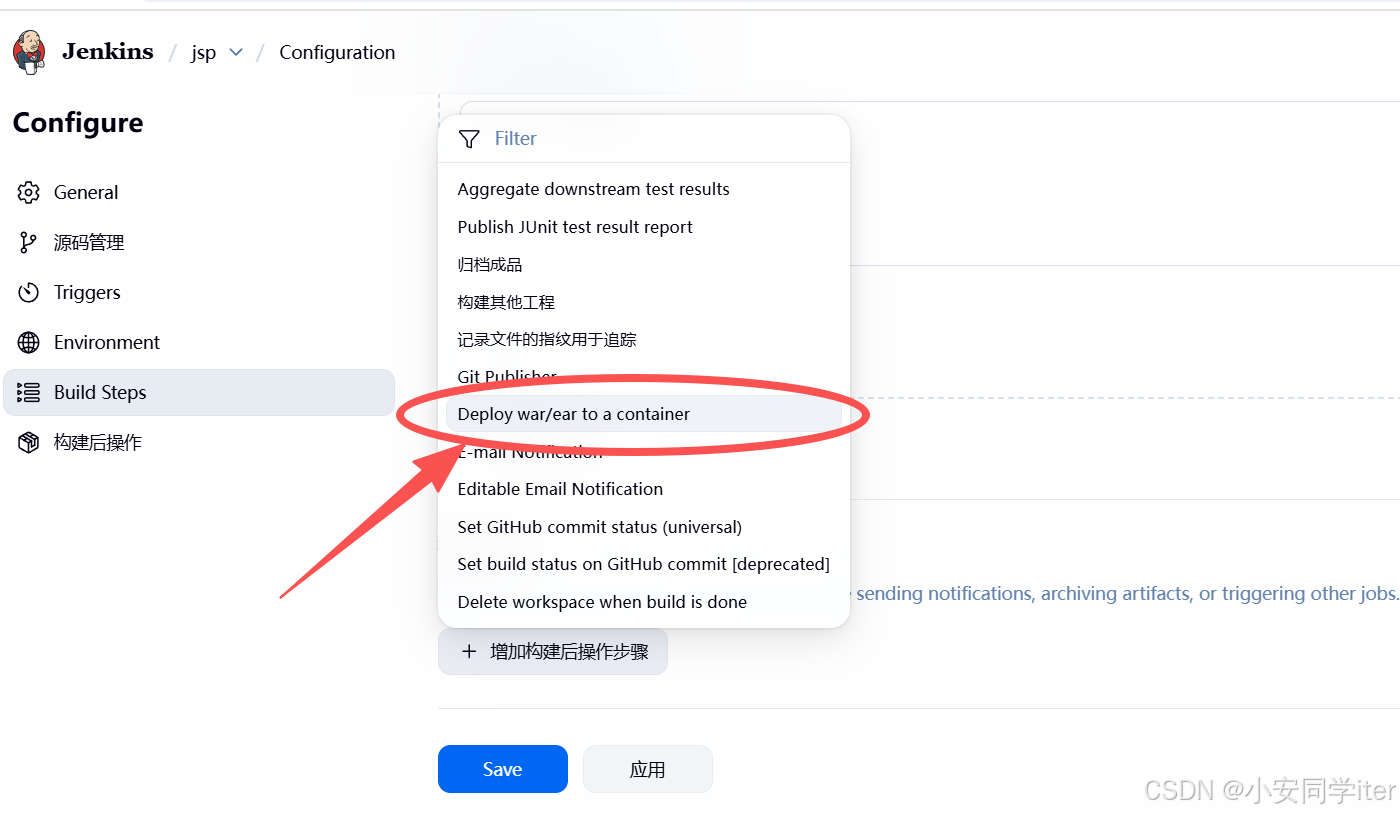

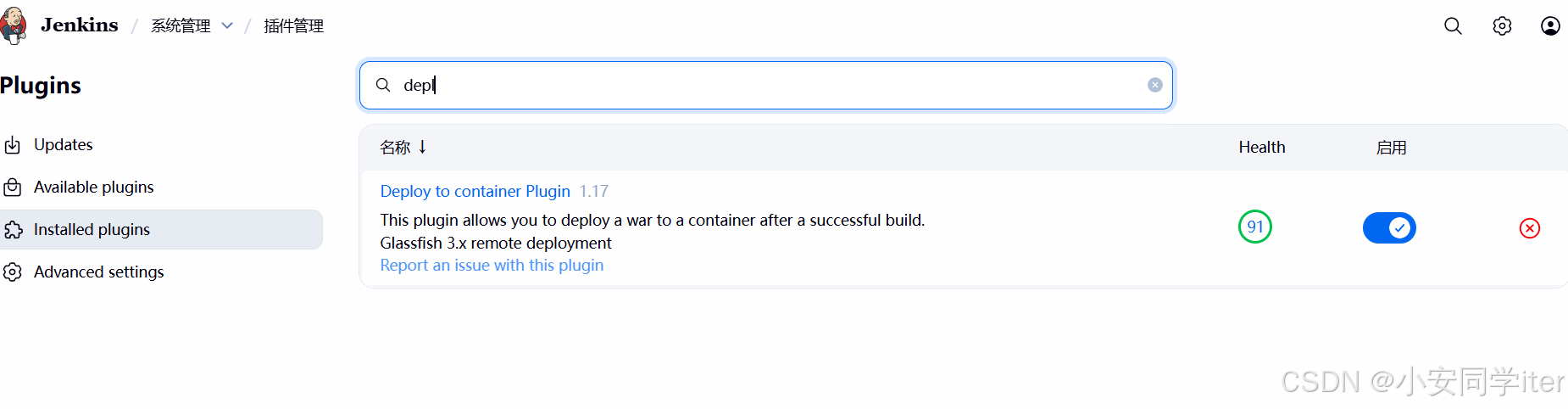

jenkins如果说需要远程部署，需要一个插件deploy to container Plugin

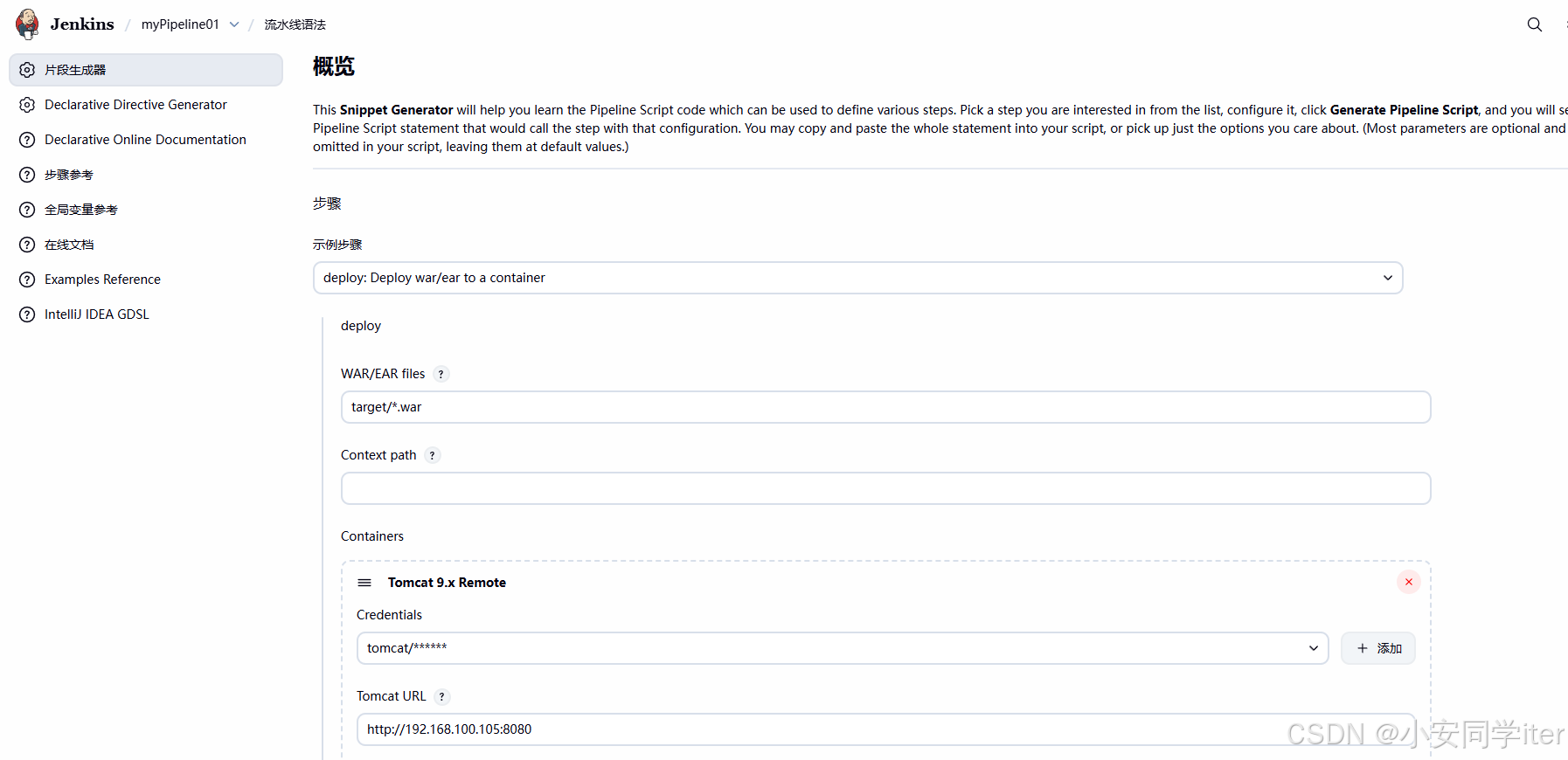

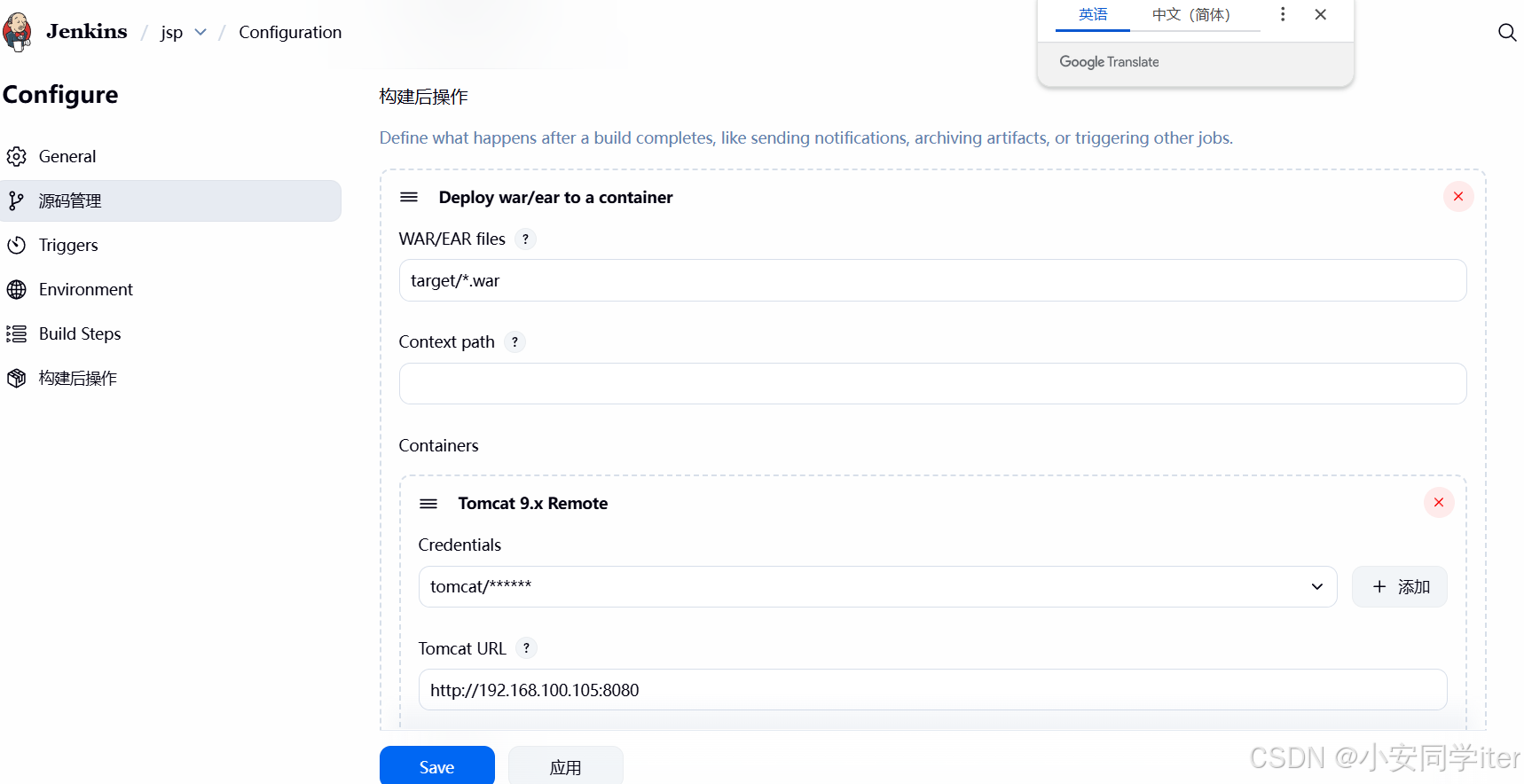

去构建后操作添加配置

这个Credentials当中的tomcat就是tomcat当中的账号与密码

url就是对应服务器的地址

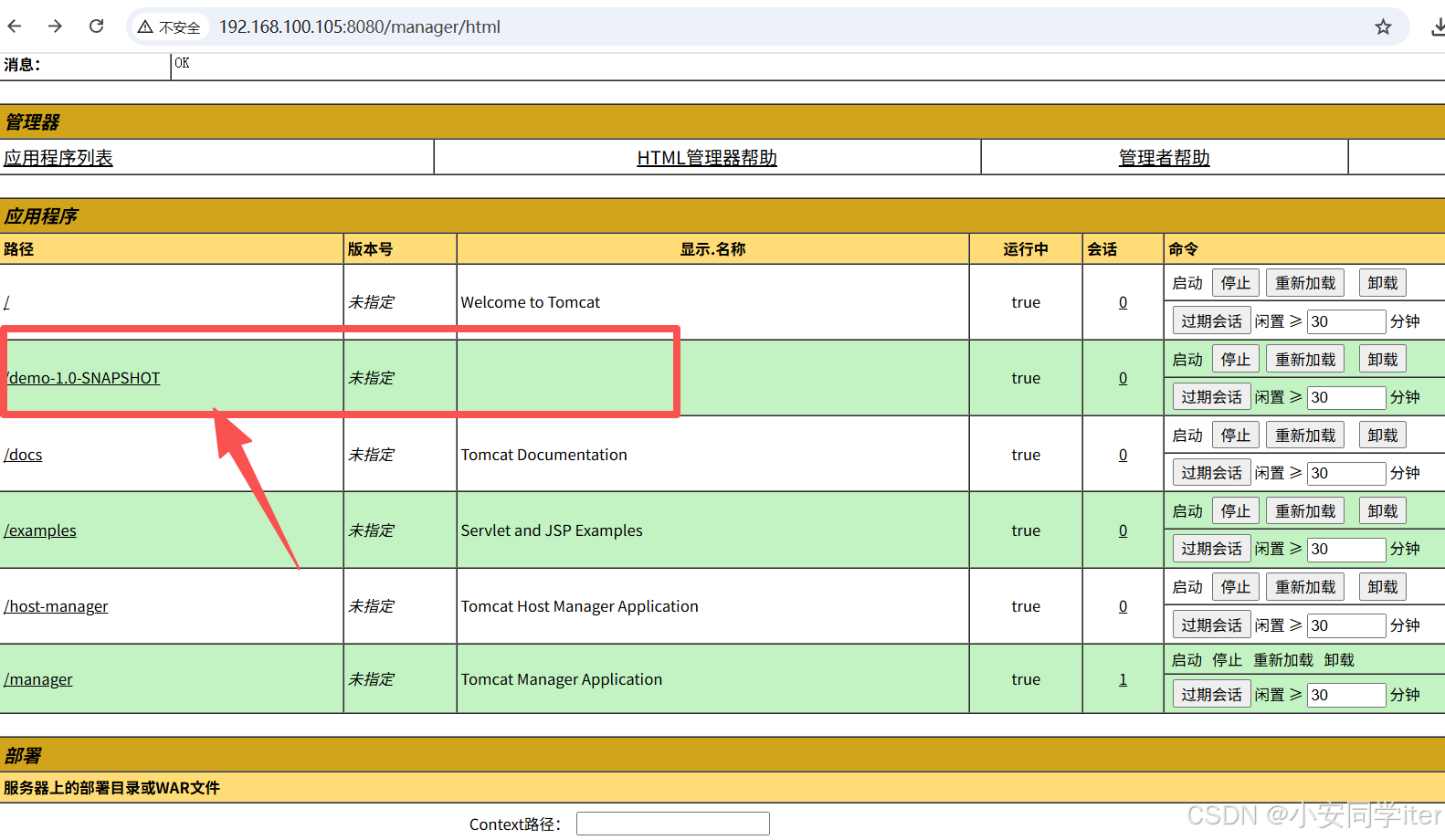

现在我们来到tomcat的地址与端口，点击

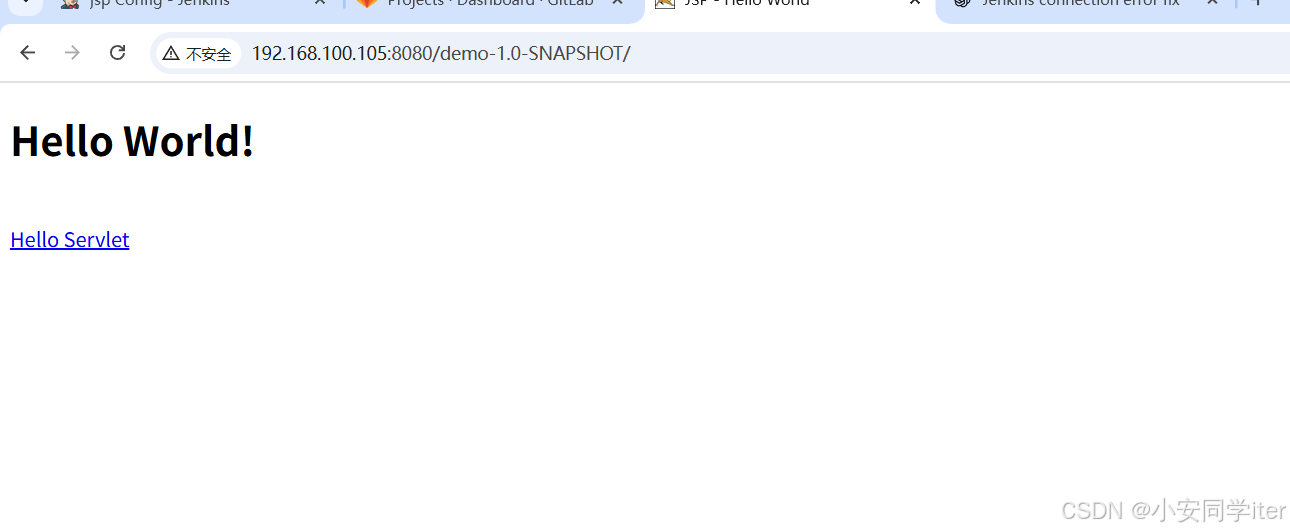

现在就是这个项目的部署路径

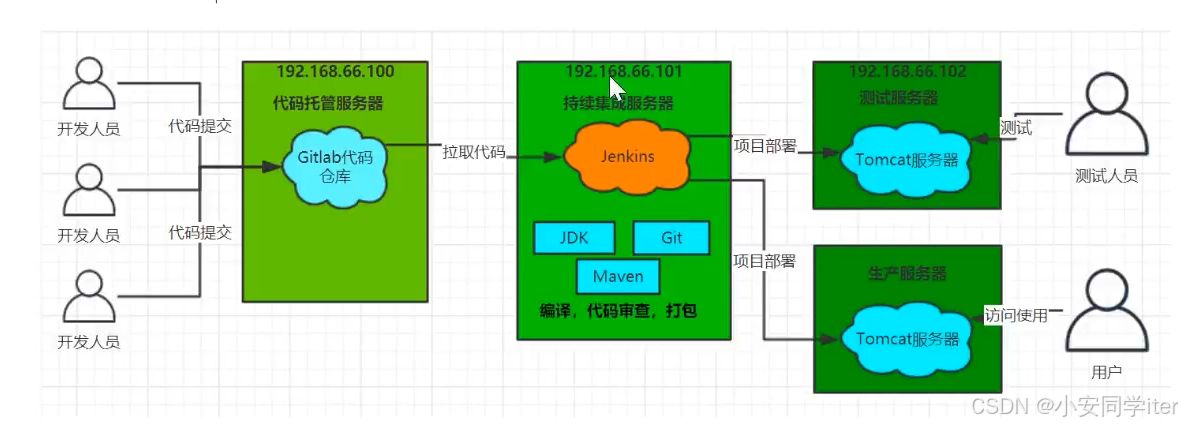

总体概括从gitlab的代码管理，开发者借助这个gitlab代码仓库进行管理，借助idea进行集成，提交与上传，借助jenkins进行持续集成，持续部署，同时配置对应的maven与tomcat，最后借助tomcat服务器进行部署上线从而进行访问。整个流程涉及到许多的权限管控的部分，gitlab需要账号，jenkins需要账号同时还有对应的角色权限，以及tomcat也开启角色权限管控。

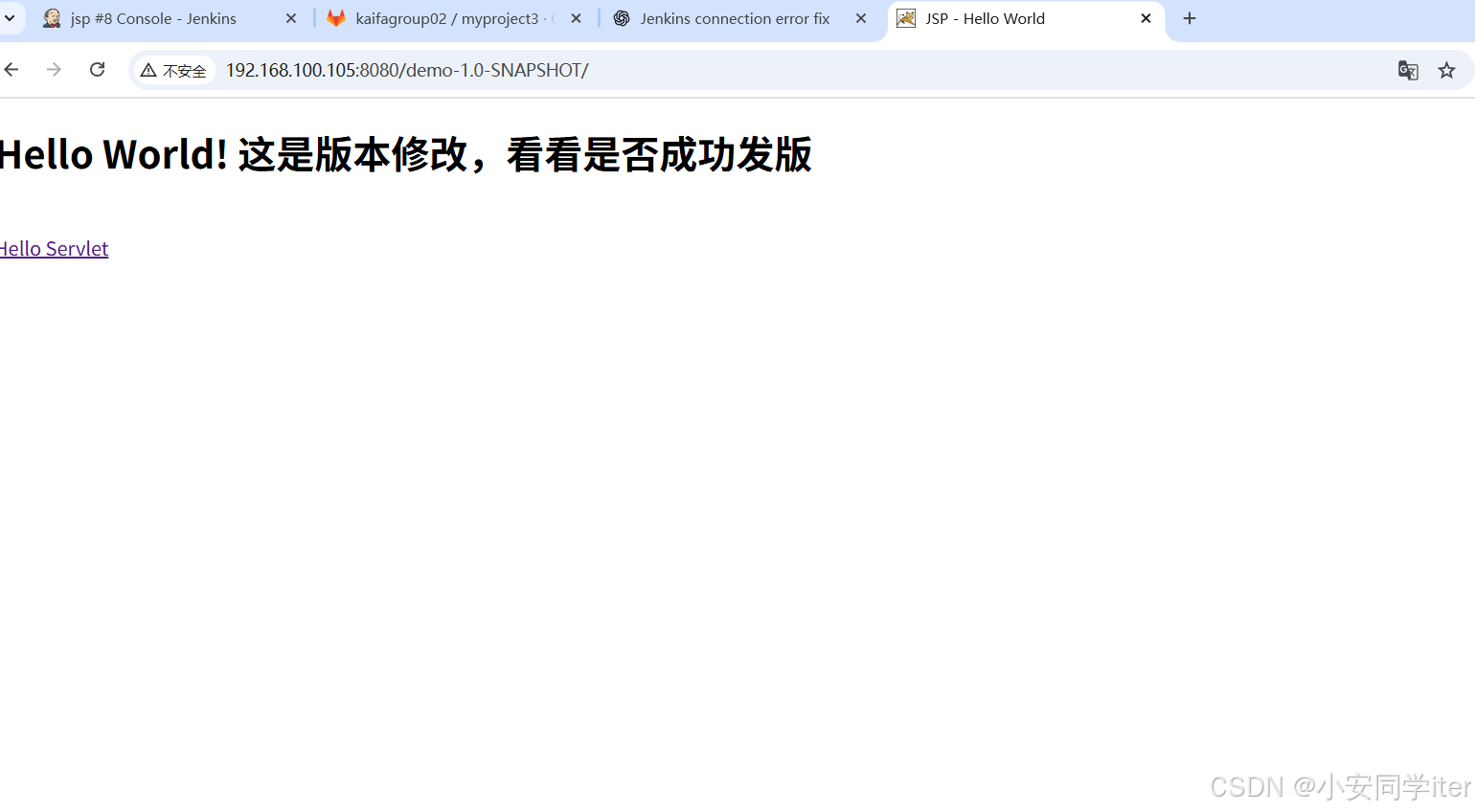

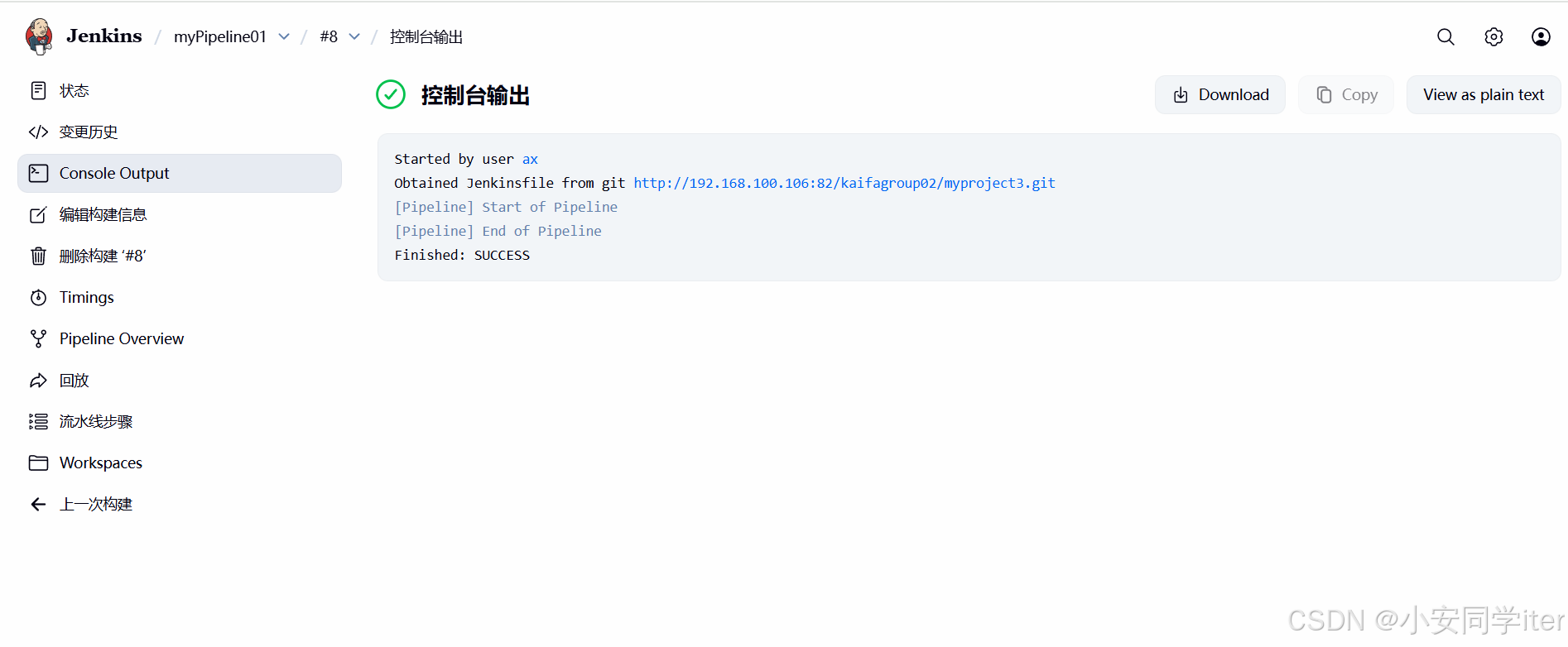

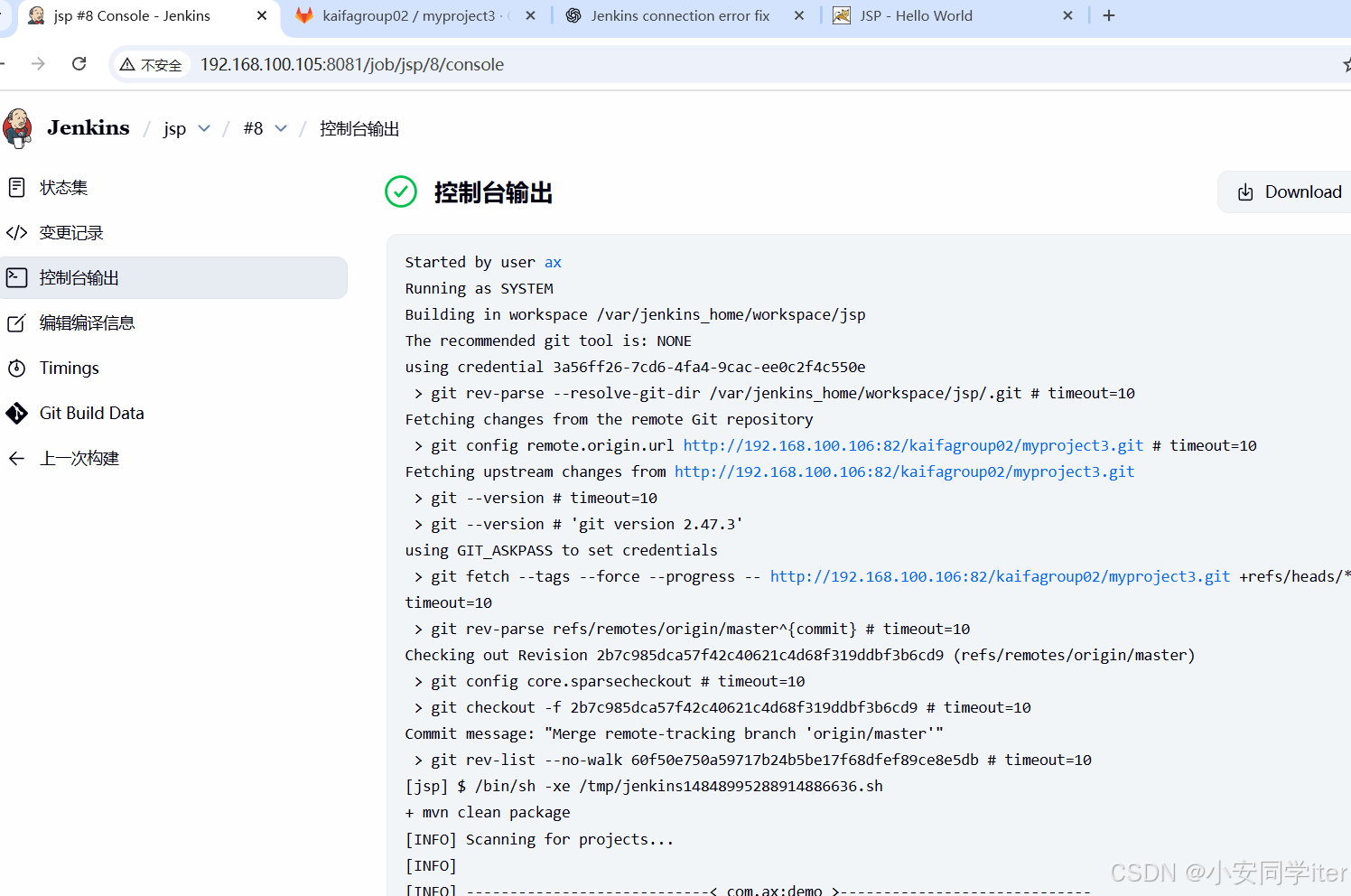

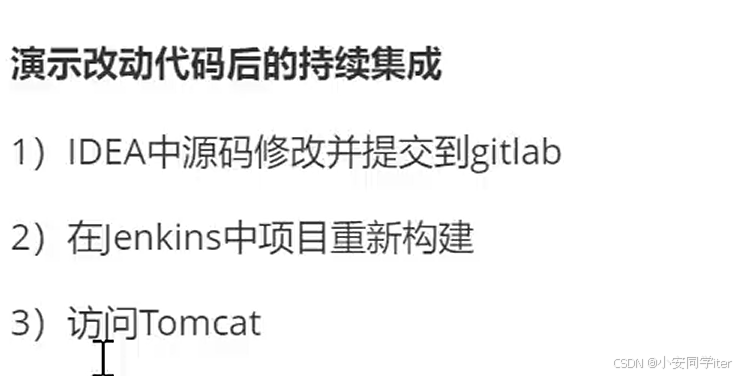

现在去看看持续集成的效果

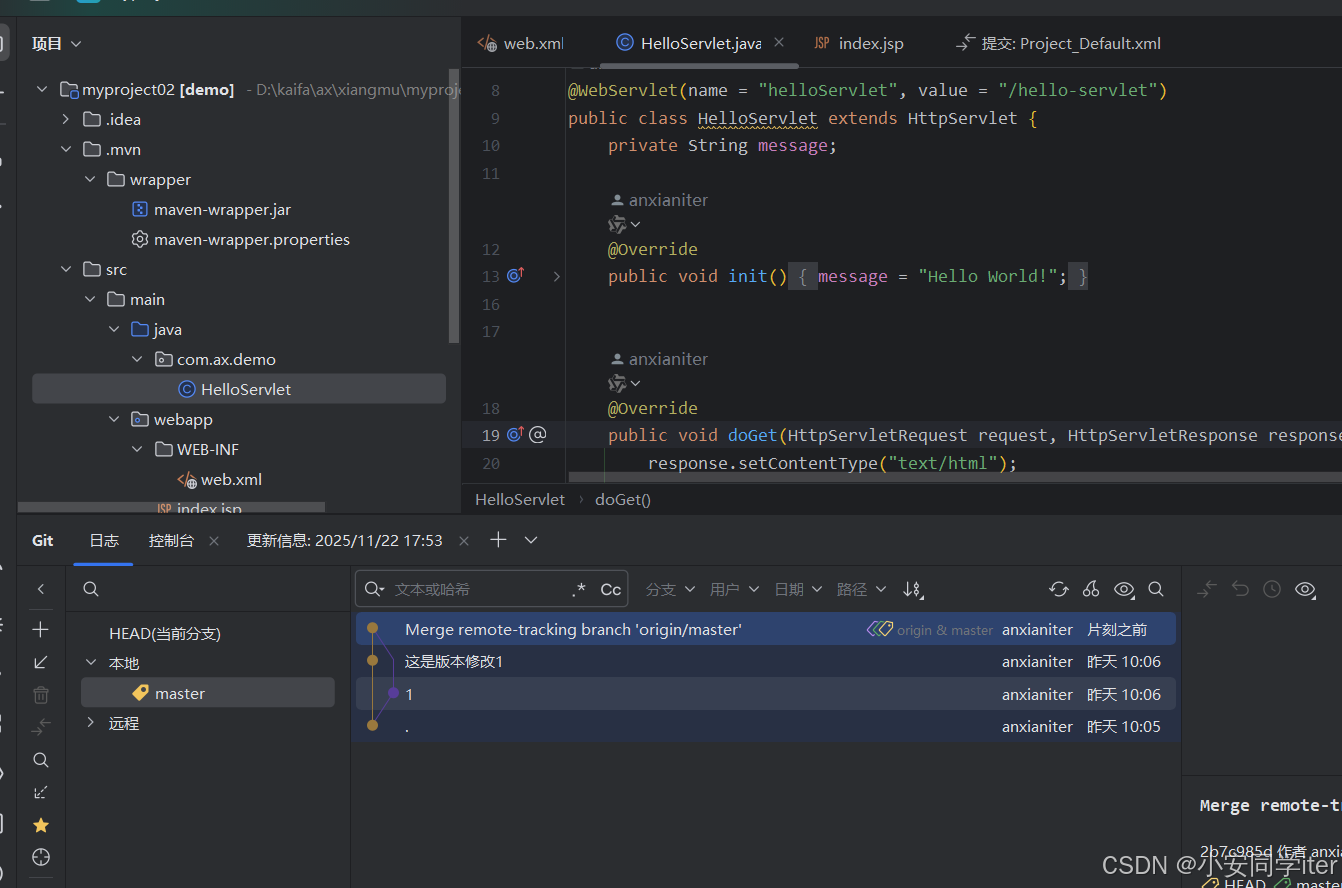

先在本地修改代码，然后提交到后台去
