动态表单之后:如何构建一个PDF 打印引擎?

一、 前情回顾:数据收上来了,然后呢?

书接上回,在上一篇文章《从零构建动态表单引擎:告别重复劳动》中,我们聊到了如何通过元数据驱动,解决活动报名中千变万化的信息收集难题。我们把"硬编码"变成了"配置化",让运营人员像搭积木一样定义表单。

但随着项目推进,立刻迎来下一个挑战:"收集上来的数据,要打印成标准格式的申报书,而且每个活动的打印格式都不一样。怎么办?"

好家伙,数据收集是动态的,打印报表自然也得是动态的。

起初,为了赶进度,我用的传统方法:先用固定表单的模式编写了一个PDF方法类。项目初期我可以这么干,可如果后续有100个活动,我就要写100个类?这不符合构建动态引擎的初衷。

我需要的是一个通用的渲染引擎:它只负责"画图",至于"画什么",由配置文件说了算。

二、 HTML 转 PDF 的"弯路"

在决定自研渲染引擎之前,我第一时间想到的方式是先动态编辑一个HTML模板,然后再转换成PDF。

逻辑很简单:前端先写个 HTML 模板,标签定位的方式替换真实的数据元素,然后用 wkhtmltopdf 或 Puppeteer 等插件转成PDF。这不就是浏览器渲染吗?多简单!

然而,当进入正式场景时,真是一坑又一坑啊:

  1. 分页的痛:这是最大的痛点。HTML 本质是流式布局,它不懂"A4纸"的概念。当一个长表格跨页时,HTML 转换器经常会把文字切成两半,或者边框在页脚处断裂,极其难看,而且处理起来页很痛苦,很可能这个处理好了,下一个又不行。
  2. 表头重复:正式报表要求表格跨页时,新页面的顶部必须重复表头。虽然 CSS 有一些特性约束,但在不同的转换引擎下表现极不稳定。
  3. 样式问题:做打印表之前,一般用户会提供一个样例,按这个思路处理的话,很难百分百还原成HTML模板,而打印表的格式一般都比较正式,不会像网页一样花里胡哨。
  4. **字段映射:**这个就和业务相关了,大体上是标签替换的时候要考虑数组对象和普通对象的区分,Mapping的代码非常繁琐。
  5. 性能黑洞:html转pdf,性能是有较大损失的。

总之 :如果你的需求是打印超市小票或简单的网页快照,HTML 方案没问题。但如果要打印格式严谨、分页完美、带有公章的申报书或者报表,我觉得这条路可能并不合适。

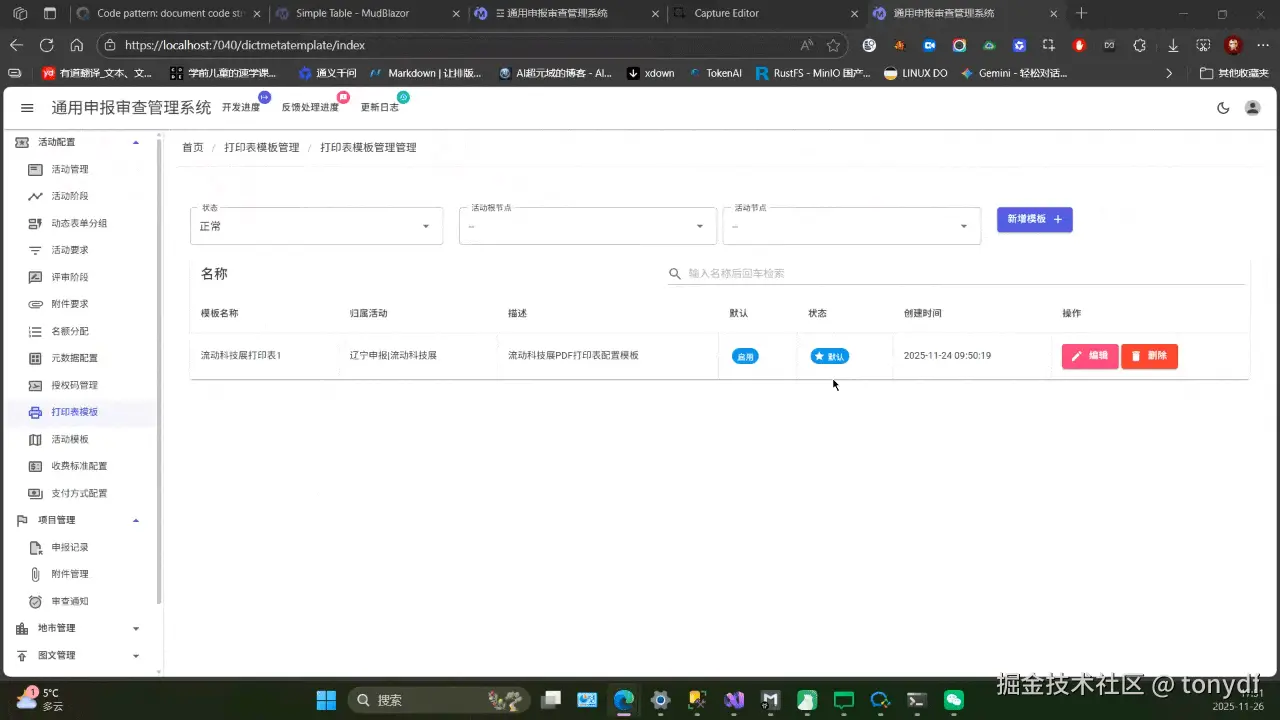

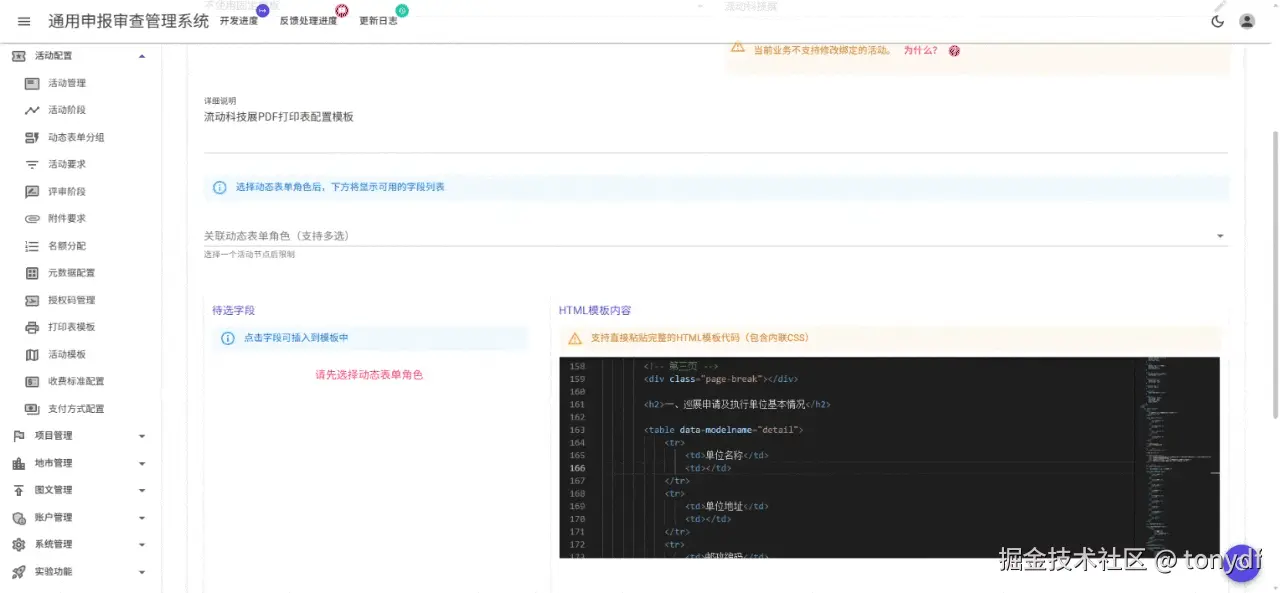

这里我附个图,这条路我还真的走了挺久,除了公章,图片这些特殊元素,基本的动态表单元素渲染都搞出来了,但最后打印的时候非常别扭。而且实际操作下来配置工作也并不轻松,还容易出错,尽管页面效果花了些功夫,有点不舍吧,但最终还是放弃了这条路;

三、 回归正途:基于 QuestPDF 的配置化引擎

QuestPDF 是一个基于 .NET 的开源 PDF 生成库。它的核心优势是Layout Engine(布局引擎),它完全遵循打印排版逻辑,支持完美的分页、断行和图层控制。

我们的目标是:构建一个"低代码"渲染器,让 JSON 配置文件指导 QuestPDF 工作。


注意:QuestPDF不是商业免费的,但官方提供了社区版,需要在使用时进行显示声明,这点大家可以查阅QuestPDF的官方文档。

3.1 核心架构:配置与引擎分离

我们将系统划分为两层:

  • 配置层 (JSON):这是"图纸"。它描述了文档有哪些章节、表格有几列、每个单元格绑定哪个数据字段。每次新活动,我们只需配置这个 JSON。
  • 引擎层 (DynamicPdfEngine):这是"工匠"。它是一套通用的后端代码,负责读取 JSON,解析动态数据,然后调用 QuestPDF 的 API 进行绘制。这是一次性编写,永久复用的。

3.2 布局设计:一切皆组件 (Section)

为了应对多变的格式,我将 PDF 文档拆解为不同的 Section 类型:

  1. GridForm (不规则网格):用于"基本信息"这种字段错落有致、不仅合并单元格的区域。
  2. **DataTable(动态列表):**用于"进度计划"、"人员名单"这种循环数据,支持自动分页和表头重复。
  3. TextBlock (说明文本):用于"填报说明",支持多段落和自动缩进。
  4. **StandaloneImage (独立图片):**用于单独显示的证书扫描件或封面图等。

一个典型的配置片段如下:

json 复制代码
{
  "type": "DataTable",
  "title": "四、执行单位主要参与人员",
  "dataGroupKey": 740719288971667, // 对应动态表单的 RoleId
  "columnsDefinition": [1, 2, 1, 2, 2], // 定义5列及其宽度比例
  "header": ["序号", "姓名", "年龄", "职务", "电话"],
  "rowTemplate": [
    { "type": "Index" }, // 自动序号
    { "bindKey": "Name" },
    {
      "bindKey": "Birthday",
      "transform": { "type": "CalculateAge" } // 👈 亮点:配置化计算
    },
    // ...
  ]
}

渲染引擎里的根据Section的类型执行不同的渲染方法

csharp 复制代码
private void RenderSection(IContainer container, SectionConfig config)
{
    if (config.Type.Equals("StandaloneImage", StringComparison.InvariantCultureIgnoreCase))
    {
        RenderStandaloneImage(container, config);
    }
    else if (config.Type.Equals("TextBlock", StringComparison.InvariantCultureIgnoreCase))
    {
        RenderTextBlock(container, config);
    }

   // ..其他类型

}

四、 难点介绍

在开发过程中,遇到了几个棘手的问题,这里分享一下解决方案。

难点一:数据分组与映射

上篇博客提到,我们的动态表单数据结构是嵌套的 ( detailInfo+ memberInfos)。而在打印时,我们需要将 memberInfos 按照 DynamicRoleId 进行分组。

解决: 我编写了一个 RenderData 适配器,将复杂的原始 JSON 扁平化。在配置 DataTable 时,只需指定 dataGroupKey,引擎就会自动去匹配对应的子列表数据。

csharp 复制代码
public RenderData(JObject root)
{
    // 解析 detailInfo -> detailDynamicFormData
    if (root["detailInfo"]?["detailDynamicFormData"] is JObject detailObj)
    {
#pragma warning disable CS8601 // 引用类型赋值可能为 null。
        DetailData = detailObj.ToObject<Dictionary<string, string>>();
#pragma warning restore CS8601 // 引用类型赋值可能为 null。
    }

    // 解析 memberInfos -> dynamicRoleId 分组
    var members = root["memberInfos"] as JArray;
    if (members != null)
    {
        foreach (var item in members)
        {
            var roleIdToken = item["dynamicRoleId"];
            var formData = item["memberDynamicFormData"]?.ToObject<Dictionary<string, string>>();

            if (roleIdToken == null || formData == null) continue;

            long roleId = roleIdToken.Value<long>();

            if (!GroupedListData.ContainsKey(roleId))
            {
                GroupedListData[roleId] = new List<Dictionary<string, string>>();
            }
            GroupedListData[roleId].Add(formData);
        }
    }
}

难点二:计算字段(配置里的"魔法")

数据库里存的是"出生日期" (1990-01-01),但打印表要求显示"年龄" (35)。如果我们在 C# 里硬写逻辑,就失去了动态化的意义。

解决: 我们在 JSON 配置中引入了 Transform 属性。引擎在渲染单元格时,会检查这个属性:

csharp 复制代码
// 引擎内部逻辑
if (config.Transform?.Type == "CalculateAge") {
    return CalculateAge(originalValue);
}

这样,数据的展示形式完全由配置决定。

难点三:多源图片渲染(本地, 网络 , Base64等)

打印表里既有上传的用户照片(Base64),又有固定的 LOGO(服务器本地文件),甚至可能有外部 URL。

解决: 我们定义了 ImageSourceType 枚举。引擎层注入了 IWebHostEnvironment,从而具备了读取 wwwroot 下本地资源的能力。

csharp 复制代码
// 统一的图片获取逻辑
if (sourceType == ImageSourceType.LocalPath) {
    // 读取服务器本地 Logo
    path = Path.Combine(_env.WebRootPath, config.FixedValue);
} else if (sourceType == ImageSourceType.Base64) {
    // 从动态表单数据中取值
    base64Str = GetValueFromFormData(config.BindKey);
}

这解决了"固定 Logo"和"动态照片"混排的问题。

难点四:不可避免的复杂配置

不同的Section里,会有各种意想不到的配置要求,比如GridForm(不规则网格) 里某个元素有特殊的位置需求,同理其他类型里也可能有,再比如图片要限定宽高,等等诸如此类

解决: 虽然QuestPDF的链式写法,可以很方便的应对各种"花样"配置,但这些东西多了以后还是不可避免的陷入俗套,因此配置 JSON 规则时,最好是有一个有好的编辑器,我在系统里是集成了微软的Monaco编辑器,这是vs code同源的编辑器,可以快速的检查拼写错误,当然也可以在外边编辑器编写完成后在拷贝会系统,但这对非开发人员来说可能不太友好;

json 复制代码
{
    "type": "GridForm",
    "title": "五、项目申报单位意见",
    "columnsCount": 10,
    "rows": [
        {
            "minHeight": 120,
            "cells": [
                {
                    "text": "项目申报单位负责人(签名):\n\n\n单位公章:",
                    "colSpan": 10,
                    "style": {
                        "align": "left",
                        "verticalAlign": "top"
                    }
                }
            ]
        }
    ]
}

五、 最终效果与架构集成

现在,我们的流程变成了这样:

  1. 管理层,Blazor Server: 给不同活动配置打印表格式
  2. 服务层,PDF Service: 读取给不同活动配置的JSON规则和业务数据。
  3. 服务层,Engine: 动态组装文档。
  4. 展示层,Preview & Download: 服务端提供友好的预览操作,同理到webapi端,则根据用户的实际申报数据,生成pdf文件返回一个文件流到客户端。

六、 结语

从"动态表单定义"到"动态报表输出",总算是闭环了一趴。

构建这个引擎虽然在初期比 HTML 方案多花了几天时间,但收益是巨大的:现在用户再提出一个新的活动打印需求,我只需要花少量的时间来编写一个 JSON 配置文件(这是后续唯一的"开发"成本,事实上JSON的内容非常有规律,即便不是专业开发,经过简单的培训也能书写一个专业的配置文件),不需要改动一行后端代码,也不需要重新发布服务。

把不确定性封装在配置里,把确定性留在代码里。这也许就是后端开发的乐趣所在吧。

最后我想说,我们总是听到一些科学家或者研究人员在接受采访时,轻描淡写的说一句"我们试了很多种方案"之类的话,可能只有亲身经历者才明白这句话背后的付出到底有多少吧。

这是我"从零构建动态表单引擎"系列的第二篇分享,后续再有其他积累再继续分析
