硬件设计实战：解决Valid单拍采样失效问题（附非阻塞赋值与时序对齐核心要点）

硬件设计实战：解决Valid单拍采样失效问题（附非阻塞赋值与时序对齐核心要点）

在Verilog/SystemVerilog硬件设计与仿真调试中，时序逻辑的采样失效是高频踩坑点。笔者近期遇到一个典型问题：时序赋值语句中<=右侧信号有有效数据，但左侧信号始终无更新，排查后发现核心诱因是触发信号valid仅持续单拍，且与时钟上升沿时序错位（仅存在下降沿、无有效上升沿采样窗口） 。本文将结合该问题，拆解非阻塞赋值的底层逻辑、时序对齐的核心要求，并给出valid信号展宽的通用解决方案，帮助硬件工程师规避同类问题。

一、问题背景：单拍Valid导致的采样失效

先还原现场的核心代码与现象：

1. 核心赋值逻辑

// 时序逻辑赋值（异步复位）
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        pdu_opcode <= 8'h0;
        pdu_qpn <= 16'h0;
        pdu_psn <= 32'h0;
        is_data_frame <= 1'b0;
        is_control_frame <= 1'b0;
    end else if(pdu_valid) begin  // 以pdu_valid为触发条件
        pdu_opcode <= opcode_r;
        pdu_qpn <= qpn_r;
        pdu_psn <= psn_r;
        is_data_frame <= data_frame_r;
        is_control_frame <= ctrl_frame_r;
    end
end

2. 异常现象

仿真波形中，opcode_r/qpn_r等右侧信号有连续有效数据，clk时钟与rst_n复位均正常释放，但pdu_opcode/pdu_qpn等左侧信号始终保持复位初始值，无任何更新。

3. 根因定位

通过波形精细化分析发现：pdu_valid仅持续1个时钟周期，且其高电平窗口与时钟上升沿完全错位，仅存在下降沿、无有效上升沿采样点 。而Verilog时序逻辑的always块仅在**时钟沿（上升沿/下降沿）**触发，导致pdu_valid=1的条件从未被采样到，赋值逻辑自然无法执行。

二、核心知识点：非阻塞赋值与时序对齐原则

要理解该问题的本质，需先掌握两个硬件设计的核心知识点：非阻塞赋值的执行机制 与有效信号的时序对齐要求。

1. 非阻塞赋值（<=）的底层逻辑

非阻塞赋值是Verilog时序逻辑的专属赋值方式，其执行分为两个阶段：

• 计算阶段 ：时钟沿触发时，先计算赋值语句右侧表达式的值（如opcode_r），此时左侧信号值不更新；
• 更新阶段 ：当前always块执行完毕后，再将计算好的右侧值赋值给左侧信号。

关键结论 ：非阻塞赋值的生效完全依赖时钟沿的触发 ，若触发条件（如pdu_valid）在时钟沿时刻无有效高电平，赋值逻辑会直接跳过。

2. 有效信号的时序对齐要求

时序逻辑中，触发信号（如valid）要被稳定采样，需满足**建立时间（Setup Time）与保持时间（Hold Time）**要求：

• 建立时间：触发信号在时钟沿前需保持稳定高电平的最小时间；
• 保持时间：触发信号在时钟沿后需保持稳定高电平的最小时间。

对于单拍Valid信号 ，若其高电平窗口过窄（仅1个时钟周期），且与时钟沿错位，极易违反建立/保持时间，导致采样失效。而将valid展宽为两拍（两个时钟周期） ，可大幅拓宽采样窗口，确保至少有一个时钟沿能稳定采样到valid=1。

三、解决方案：Valid信号展宽的两种通用方法

针对单拍Valid的采样失效问题，最直接的解决思路是将Valid信号展宽为多拍（通常两拍），以下提供两种工程化实现方法，分别适用于"赋值端处理"与"源头处理"场景。

方法1：赋值端对Valid打拍展宽（推荐，无侵入性）

若pdu_valid由其他模块生成，且无法修改其源头逻辑，可在赋值端通过两级寄存器打拍+或逻辑将单拍Valid展宽为两拍。该方法对源头逻辑无侵入，是调试阶段的首选方案。

完整代码实现

module pdu_assign(
    input clk,                  // 系统时钟
    input rst_n,                // 异步复位（低有效）
    input pdu_valid,            // 单拍触发信号（原始）
    input [7:0] opcode_r,       // 右侧数据1
    input [15:0] qpn_r,         // 右侧数据2
    input [31:0] psn_r,         // 右侧数据3
    input data_frame_r,         // 右侧数据4
    input ctrl_frame_r,         // 右侧数据5
    // 输出信号
    output reg [7:0] pdu_opcode,
    output reg [15:0] pdu_qpn,
    output reg [31:0] pdu_psn,
    output reg is_data_frame,
    output reg is_control_frame
);

// 步骤1：对单拍pdu_valid打拍，生成延迟信号
reg pdu_valid_d1;  // 一拍延迟的Valid
reg pdu_valid_d2;  // 两拍延迟的Valid

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        pdu_valid_d1 <= 1'b0;
        pdu_valid_d2 <= 1'b0;
    end else begin
        pdu_valid_d1 <= pdu_valid;        // 延迟1拍
        pdu_valid_d2 <= pdu_valid_d1;    // 延迟2拍
    end
end

// 步骤2：生成两拍展宽的Valid信号（核心：原始信号|一拍延迟信号）
wire pdu_valid_2cycle = pdu_valid | pdu_valid_d1;

// 步骤3：用展宽后的Valid触发赋值逻辑
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        pdu_opcode <= 8'h0;
        pdu_qpn <= 16'h0;
        pdu_psn <= 32'h0;
        is_data_frame <= 1'b0;
        is_control_frame <= 1'b0;
    end else if(pdu_valid_2cycle) begin  // 展宽后的触发条件
        pdu_opcode <= opcode_r;
        pdu_qpn <= qpn_r;
        pdu_psn <= psn_r;
        is_data_frame <= data_frame_r;
        is_control_frame <= ctrl_frame_r;
    end
end

endmodule

核心原理

通过pdu_valid | pdu_valid_d1的或逻辑，将原始单拍Valid与延迟1拍的Valid合并，最终生成持续两个时钟周期的高电平信号，确保时钟上升沿能稳定采样。

方法2：在Valid产生源头展宽（更优，减少冗余）

若pdu_valid由自身模块生成，可直接在源头控制其持续拍数，避免在赋值端重复处理，减少模块内的冗余逻辑。

完整代码实现

module valid_gen(
    input clk,          // 系统时钟
    input rst_n,        // 异步复位（低有效）
    input trigger,      // Valid触发的原始信号
    output reg pdu_valid// 展宽为两拍的Valid信号
);

reg valid_cnt;  // 拍数计数器（0/1，控制两拍）

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        pdu_valid <= 1'b0;
        valid_cnt <= 1'b0;
    end else if(trigger) begin  // 原始触发信号有效，第一拍置1
        pdu_valid <= 1'b1;
        valid_cnt <= 1'b1;      // 计数器标记第二拍
    end else if(valid_cnt) begin// 第二拍保持高电平，计数器清零
        pdu_valid <= 1'b1;
        valid_cnt <= 1'b0;
    end else begin              // 无触发，拉低Valid
        pdu_valid <= 1'b0;
        valid_cnt <= 1'b0;
    end
end

endmodule

核心原理

通过1位计数器valid_cnt控制pdu_valid的高电平持续时间：触发信号有效时，第一拍置1并标记计数器；计数器有效时，第二拍保持1并清零，最终输出两拍宽的Valid信号。

四、实战调试：波形验证与避坑指南

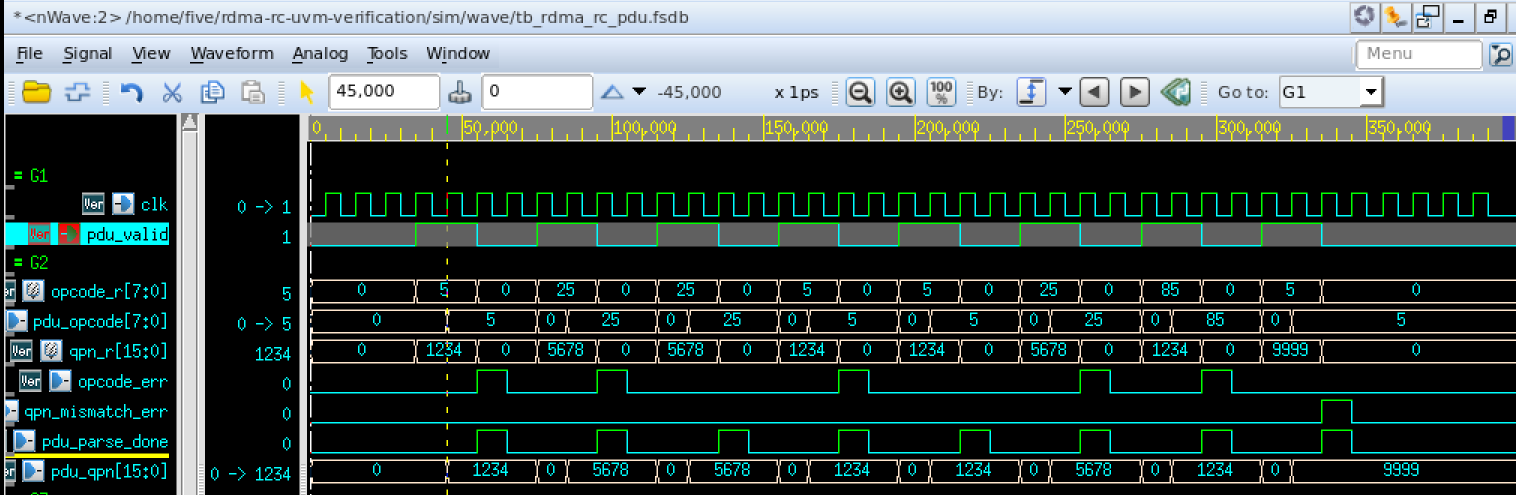

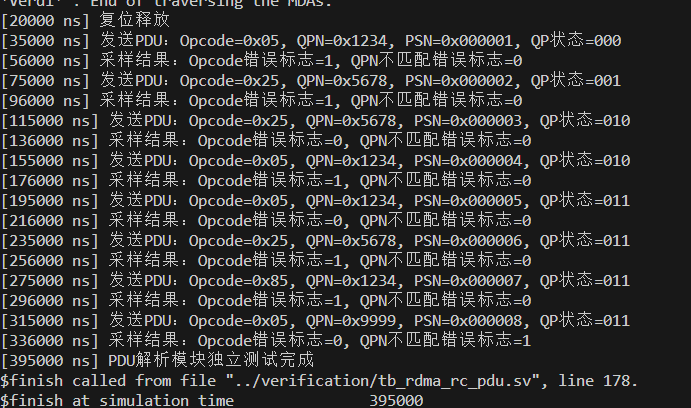

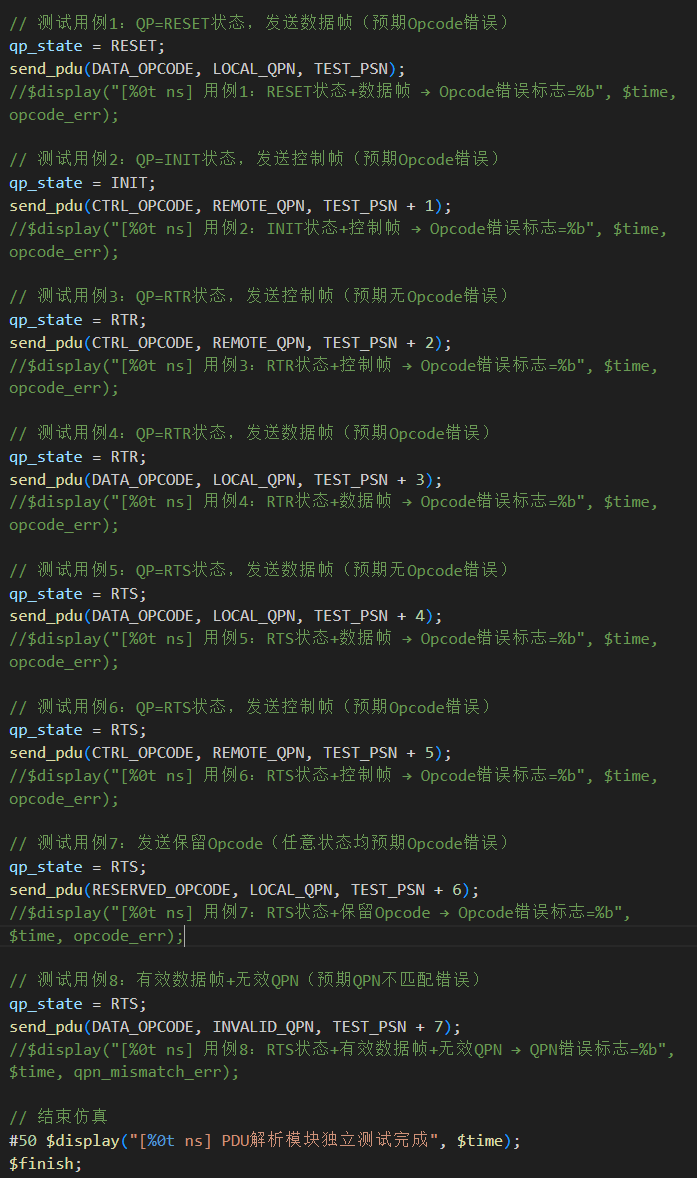

1. 波形验证要点

修改后需通过仿真波形确认以下关键点，确保问题解决：

• pdu_valid_2cycle（展宽后的Valid）为连续两个时钟周期的高电平；
• 时钟上升沿采样到pdu_valid_2cycle=1后，左侧信号（如pdu_opcode）从复位值更新为右侧数据（如opcode_r）；
• 无多驱动、位宽不匹配等仿真警告（查看Transcript窗口）。

2. 常见避坑指南

• 非阻塞赋值的误用 ：组合逻辑中严禁使用<=，需改用阻塞赋值=，否则会导致信号更新延迟、采样异常；
• Valid展宽过度：无需展宽为超过两拍的信号，否则会导致重复赋值（若后续逻辑有拍数限制）；
• 复位信号未释放 ：若rst_n始终为低，赋值逻辑会停留在复位分支，需确认复位信号在仿真初期正常释放；
• 建立/保持时间违规：若展宽后仍采样失效，需检查Valid信号是否满足芯片的建立/保持时间要求（可通过时序分析工具验证）。

五、总结

本文结合实际项目中的采样失效问题，拆解了非阻塞赋值的执行机制与时序对齐的核心要求，并给出了Valid信号展宽的两种工程化方法。核心结论如下：

1. 非阻塞赋值的生效完全依赖时钟沿触发，触发信号需在时钟沿时刻满足建立/保持时间；
2. 单拍Valid信号因采样窗口过窄易导致失效，展宽为两拍是最直接的解决方案；
3. 赋值端打拍展宽适合调试阶段（无侵入性），源头展宽适合设计阶段（更简洁）。

在硬件设计中，时序对齐是永恒的核心话题，而Valid信号的拍数控制是时序对齐的基础手段。掌握本文的方法，可有效规避同类采样失效问题，提升设计与调试的效率。
