1. 前言：为什么 kubelet 是 K8s 的"心脏"？

"kubelet 不是 Kubernetes 的'仆人'，而是节点上真正的'操作系统内核'。"

------ 《Kubernetes 源码设计哲学》

在 Kubernetes 架构中，kubelet 是运行在每个工作节点（Node）上的核心代理。它不参与调度决策，却负责将调度器分配的 Pod 真正"落地执行"。

  • 官方定义 （来自 kubernetes.io）：

    The kubelet is the primary "node agent" that runs on each node. It ensures that containers are running in a Pod as specified.

  • 大白话解释 ：

    如果把 Kubernetes 比作一家快递公司：

    • API Server 是总部订单系统
    • Scheduler 是派单员
    • kubelet 就是快递小哥本人------他拿到派单后，亲自去仓库（容器运行时）取货（拉镜像）、打包（创建容器）、送货上门（启动 Pod），还要定时回访客户（执行探针）、上报配送状态（上报 Node/Pod 状态）。

没有 kubelet，再完美的调度也只是纸上谈兵。更关键的是，kubelet 是唯一能直接操作宿主机资源的组件------它管理 Cgroups、挂载磁盘、配置网络命名空间，本质上扮演了"云原生操作系统内核"的角色。

2. kubelet 架构

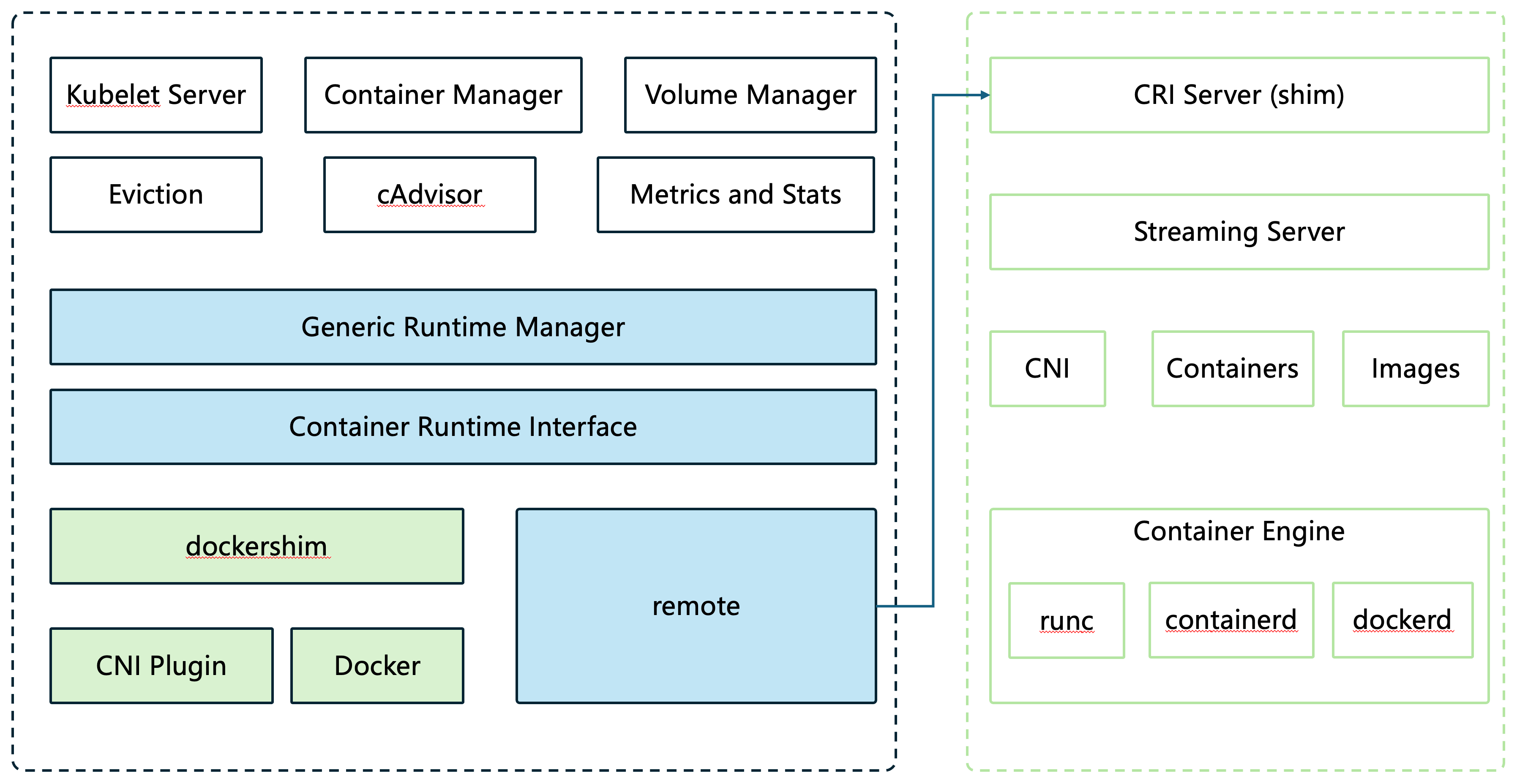

2.1 架构全景图：

2.2 架构文字描述

kubelet 不仅负责维持容器的生命周期，还协同 kube-controller-manager 管理存储卷，并通过 CNI（Container Network Interface）插件配置容器网络。其内部由多个功能模块协同工作，形成一套完整的节点级容器管理平台。

模块 职责 类比
Kubelet Server 对外暴露 HTTP/gRPC API，供 kube-apiserver、metrics-server 等调用；支持 kubectl exec、logs、portforward 等操作 快递站的对外服务窗口，客户可通过它查询包裹、要求开箱验货
Pod Manager 维护本地 Pod 缓存，聚合来自 API Server、静态文件等多源 Pod 配置 任务调度板，汇总所有待处理订单
Sync Loop 核心控制循环，持续比对期望状态与实际状态，驱动容器创建/删除/更新 大脑中枢，不断检查"该做的事是否都做了"
PLEG (Pod Lifecycle Event Generator) 监听底层容器运行时事件（如容器退出、OOM），触发状态同步 手机震动提醒："你的快递被签收了！"
Generic Runtime Manager 封装 CRI 客户端逻辑，统一调用不同容器运行时（如 containerd、CRI-O） 通用遥控器，可控制不同品牌的电视（运行时）
Volume Manager 负责存储卷的准备、挂载、卸载，将宿主机路径映射到容器内 安装/拆卸快递车上的货架，确保货物（数据）正确装载
Container Manager 管理 cgroups 层级、QoS 分类、CPU/Memory 隔离、设备分配等资源策略 控制每辆车的油箱大小、优先通行权和载重限制
Eviction Manager 在内存、磁盘等资源紧张时，按优先级驱逐低 QoS 的 Pod 仓库爆满时，优先清理"普通包裹"，保全"加急件"
cAdvisor + Stats Provider 采集容器 CPU、内存、网络、磁盘 I/O 等指标，通过 /stats/summary 暴露给 metrics-server 车载 GPS+油耗仪，实时上报位置和能耗数据
Status Manager 异步将 Pod 和 Node 状态上报至 API Server，保证最终一致性 定时向总部发送"任务完成确认"消息

✅ 关键点 ：kubelet 不直接操作容器引擎 ，而是通过 CRI（Container Runtime Interface） 抽象层与底层运行时通信。这种分层设计使 Kubernetes 能无缝切换运行时，真正实现"一次编排，随处运行"。在 CRI 之下，常见的实现包括：

  • containerd ：轻量级、符合 OCI 标准的工业级运行时，原生支持 CRI（通过 cri 插件）
  • dockerd ：Docker Engine 的守护进程，早期需通过内置的 dockershim 适配 CRI（Kubernetes v1.24+ 已移除）

3. Pod 的"出生"：从 Watch 到 Create

3.1 Pod 来源：三种入口

kubelet 通过三种方式获知新 Pod 的存在：

go 复制代码
// pkg/kubelet/config/config.go
type SourceType string

const (
    // 来自 API Server（最常见）
    sourceApiserver SourceType = "api"
    // 来自本地文件（Static Pod）
    sourceFile      SourceType = "file"
    // 来自 HTTP endpoint（较少用）
    sourceHTTP      SourceType = "http"
)
  • API Server 模式 ：kubelet 通过 List-Watch 机制监听 /api/v1/pods?fieldSelector=spec.nodeName=<当前节点>。这是动态 Pod 的标准来源。
  • Static Pod 模式 ：kubelet 监控本地目录（如 /etc/kubernetes/manifests），任何 .yaml 文件变更都会触发 Pod 创建。常用于部署 kube-apiserver、etcd 等控制平面组件。
  • HTTP 模式：通过 HTTP 接口提供 Pod 配置（已基本废弃）。

💡 大白话：就像快递小哥同时看三个消息源------总部APP推送（API Server）、老板微信发的紧急单（Static Pod）、路边贴的"代收包裹"纸条（HTTP）------全部汇总到他的待办列表里。

3.2 PodSourceManager：多源聚合器

所有来源的 Pod 最终被 PodSourceManager 聚合到一个统一 channel：

go 复制代码
// pkg/kubelet/config/config.go
func (pm *PodSourceManager) mergePods() {
    // 创建一个合并后的 channel
    mergedCh := make(chan kubetypes.PodUpdate)

    // 启动 goroutine 处理每个来源
    go func() {
        for update := range apiCh {
            mergedCh <- update // 来自 API Server
        }
    }()

    go func() {
        for update := range fileCh {
            mergedCh <- update // 来自本地文件
        }
    }()

    // 返回合并后的 channel
    return mergedCh
}

这个设计体现了 "关注点分离" 原则：不同来源只需实现自己的监听逻辑，无需关心如何被消费。

4. Sync Loop：kubelet 的"永动机"

这是 kubelet 最核心的无限循环，每秒检查一次所有 Pod 是否处于期望状态。

4.1 Sync Loop 主循环（v1.28 源码精简）

go 复制代码
// pkg/kubelet/kubelet.go
func (kl *Kubelet) syncLoop(updates <-chan kubetypes.PodUpdate, handler SyncHandler) {
    // 创建定时器
    const syncPeriod = time.Second
    timer := time.NewTimer(syncPeriod)

    for {
        select {
        case u := <-updates:
            // 处理 Pod 更新事件（新增/删除/修改）
            kl.handlePodAdditions(u.Pods)
            kl.handlePodDeletions(u.Pods)
            kl.handlePodUpdates(u.Pods)

        case <-timer.C:
            // 每秒主动同步所有 Pod 状态（兜底机制）
            handler.SyncPods()
            timer.Reset(syncPeriod)

        case <-housekeepingTicker.C:
            // 执行清理任务（如回收孤儿容器）
            kl.housekeeping()

        case <-plegCh:
            // 处理容器运行时事件（如容器崩溃）
            kl.handlePLEGEvents()
        }
    }
}

🔍 关键洞察：

  • 事件驱动：快速响应变化（低延迟）
  • 定时轮询 ：防止事件丢失（高可靠）
    这种"双保险"设计，确保即使容器运行时崩溃重启，kubelet 也能恢复 Pod 状态。

4.2 SyncPods：全量同步逻辑

当定时器触发时，kubelet 会遍历所有已知 Pod 并调用 SyncPod：

go 复制代码
// pkg/kubelet/kubelet.go
func (kl *Kubelet) SyncPods() {
    pods := kl.podManager.GetPods()
    for _, pod := range pods {
        // 检查 Pod 是否需要更新
        if kl.needsReconcile(pod) {
            kl.syncPod(pod)
        }
    }
}

syncPod 是真正的"执行引擎"，它会：

  1. 检查 Pod Sandbox 是否存在
  2. 拉取缺失的镜像
  3. 创建/启动缺失的容器
  4. 执行 post-start hooks
  5. 更新状态

5. CRI 集成：kubelet 如何与 containerd 对话？

5.1 CRI 接口抽象（gRPC 定义）

CRI 定义了两个核心服务：

protobuf 复制代码
// cri-api/pkg/apis/runtime/v1/api.proto
service RuntimeService {
  rpc RunPodSandbox(RunPodSandboxRequest) returns (RunPodSandboxResponse);
  rpc StopPodSandbox(StopPodSandboxRequest) returns (StopPodSandboxResponse);
  rpc CreateContainer(CreateContainerRequest) returns (CreateContainerResponse);
  rpc StartContainer(StartContainerRequest) returns (StartContainerResponse);
  rpc ListContainers(ListContainersRequest) returns (ListContainersResponse);
}

service ImageService {
  rpc PullImage(PullImageRequest) returns (PullImageResponse);
  rpc ListImages(ListImagesRequest) returns (ListImagesResponse);
}

🧠 大白话解释 CRI ：

CRI 就像统一的"快递操作协议"。无论仓库用的是顺丰（containerd）、京东物流（CRI-O）还是菜鸟驿站（Docker Shim），只要遵守同一套指令格式（如"请创建一个包裹"、"请启动运输"），kubelet 就能无缝对接。

5.2 kubelet 调用 containerd 的完整流程

5.2.1 步骤1：创建 Pod Sandbox（Pause 容器）

go 复制代码
// pkg/kubelet/kuberuntime/kuberuntime_sandbox.go
func (ds *dockerService) RunPodSandbox(config *runtimeapi.PodSandboxConfig) (string, error) {
    // 1. 构造 Pause 容器配置
    spec := ds.makeSandboxDockerSpec(config)

    // 2. 调用 containerd 创建容器
    containerID, err := ds.client.CreateContainer(ctx, spec)
    if err != nil {
        return "", err
    }

    // 3. 启动容器
    err = ds.client.StartContainer(ctx, containerID)
    return containerID, err
}

⚙️ 技术细节：

  • Pause 容器使用极简镜像（如 k8s.gcr.io/pause:3.9）
  • 它的主要作用是持有 Linux Namespace（网络、IPC、UTS）
  • 业务容器通过 --net=container:<pause-id> 加入其网络栈

5.2.2 步骤2：创建业务容器

go 复制代码
// pkg/kubelet/kuberuntime/kuberuntime_container.go
func (m *kubeGenericRuntimeManager) CreateContainer(pod *v1.Pod, container *v1.Container, podSandboxID string) (string, error) {
    // 1. 构造容器配置
    containerConfig := &runtimeapi.ContainerConfig{
        Metadata: &runtimeapi.ContainerMetadata{
            Name: container.Name,
        },
        Image: &runtimeapi.ImageSpec{
            Image: container.Image,
        },
        Command: container.Command,
        Args:    container.Args,
        Env:     convertEnvVars(container.Env),
        Mounts:  makeMounts(pod, container),
    }

    // 2. 调用 CRI 创建容器
    containerID, err := m.runtimeService.CreateContainer(podSandboxID, containerConfig, sandboxConfig)
    if err != nil {
        return "", err
    }

    // 3. 启动容器
    err = m.runtimeService.StartContainer(containerID)
    return containerID, err
}

📌 关键点：

  • 容器的 Mounts 字段由 kubelet 根据 Pod 的 volumes 和 volumeMounts 自动生成
  • 环境变量、命令参数等都从 Pod Spec 中提取

6. 探针（Probe）机制：如何判断应用是否"活着"？

6.1 三种探针的作用场景

探针类型 作用时机 失败后果 典型配置
livenessProbe 应用运行中 杀死容器并重启 HTTP GET /healthz
readinessProbe 流量接入前 从 Service Endpoints 移除 TCP Socket 8080
startupProbe 容器刚启动 延迟 liveness/readiness 检查 Exec command

🍜 大白话解释（煮方便面版）：

  • startupProbe：等水烧开（应用初始化完成，比如加载大模型）
  • readinessProbe：尝一口汤是否够味（能否对外服务）
  • livenessProbe：每隔5分钟尝一口，如果糊了就倒掉重煮（重启容器）

6.2 探针执行代码（带超时控制）

go 复制代码
// pkg/kubelet/prober/prober.go
func (pb *prober) runProbe(probeType ProbeType, pod *v1.Pod, container v1.Container) Result {
    probe := getProbe(probeType, container)

    // 设置超时上下文
    ctx, cancel := context.WithTimeout(context.Background(), time.Duration(probe.TimeoutSeconds)*time.Second)
    defer cancel()

    switch probe.Handler.Type {
    case "HTTP":
        return pb.probeHTTP(ctx, probe.HTTPGet, pod, container)
    case "TCP":
        return pb.probeTCP(ctx, probe.TCPSocket, pod, container)
    case "Exec":
        return pb.probeExec(ctx, probe.Exec, pod, container)
    }

    return Failure
}

⏱️ 公式理解 （探针超时）：

实际超时时间 = initialDelaySeconds + timeoutSeconds

例如：initialDelaySeconds=30, timeoutSeconds=5 → 第一次检查在第30秒开始，若5秒内无响应则失败。
重要 ：periodSeconds 控制后续检查间隔，不影响首次检查时间。

7. 状态上报：kubelet 如何"汇报工作"？

kubelet 通过 Status Manager 将 Pod 状态同步到 API Server：

go 复制代码
// pkg/kubelet/status/status_manager.go
func (m *manager) syncBatch() {
    // 1. 收集本地所有 Pod 状态
    statuses := m.generateAPIPodStatuses()

    // 2. 与 API Server 中的状态对比
    for _, status := range statuses {
        if !m.isStatusEqual(status, apiServerStatus) {
            // 3. 异步 PATCH 更新（避免阻塞主循环）
            go m.patchPodStatus(status)
        }
    }
}

🌐 设计哲学 ：

kubelet 不等待 API Server 确认 就继续处理下一个 Pod，保证高吞吐。即使网络中断，状态变更也会在恢复后重试。这种最终一致性模型是分布式系统的基石。

8. 结语：kubelet --- 被低估的"节点操作系统"

kubelet 远不止是一个"容器启动器"。它实现了：

  • 声明式 API 的最终一致性
  • 多运行时抽象（CRI）
  • 健康自愈（探针+重启）
  • 资源隔离（Cgroups + QoS）
  • 存储网络集成（Volume + CNI）

正如 Linux 内核管理进程、内存、I/O，kubelet 管理着云原生时代的"应用进程"。理解 kubelet，就是理解 Kubernetes 如何在物理世界落地。

下一篇预告：
第三章：深入 containerd ------ CRI 插件如何驱动 OCI 容器？
