PCB更新原理图变更出现大量Remove问题

下面把"为什么会出现大量 Remove" 和 "如何一次性给原理图库里的器件加上封装" 拆开讲，照着做就能让 ECO 从 Remove 变成 Add，再也不报灰条。

---

一、先判断到底要不要这些器件

1. 如果 R32、R47、MIC1 ... 根本不焊 ，只是做仿真用：
   在原理图里把它们的 Component Type 设成 Standard (No BOM) 或 Exclude from PCB Layout，再 Update → ECO 里就不会再出现 Remove，也不会进 PCB。
2. 如果确实要贴片，只是忘了给封装，就按下面步骤补封装即可。

---

二、给原理图库器件添加/修改封装（三种常用场景）

方法 1：直接改原理图里的零散器件（最快，适合一两颗）

1. 在 SCH 里双击器件 → 右下角 Models 区域 → Add → Footprint；
2. 浏览库，选对应封装 → OK → 保存；
3. 回到 PCB，按 D → I 重新 Import，这条 Remove 就会消失。

方法 2：改原理图库 .SchLib，让以后放置都带封装（一劳永逸）

1. 打开对应 .SchLib （或 SCH 里右键器件 → Edit Part）；
2. 菜单 Tools → Add → Footprint → 选封装 → OK；
3. Tools → Update Schematics （把改好的封装反写到已放好的器件）；
4. 保存库 → 关闭 → 回 PCB 再次 D → I，所有同类器件一次性解决。

方法 3：用 DbLib/IntLib 时封装写在数据库（公司流程）

在数据库表格里把 Footprint 字段填好 → 重新编译 DbLib → 右键 Update All Symbols in Schematic → 再走 D → I 即可。

---

三、验证是否成功

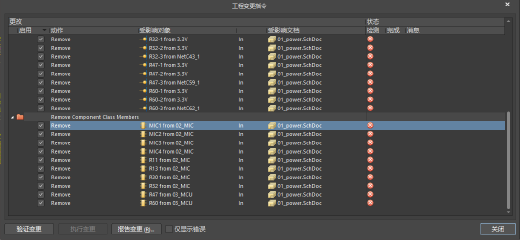

重新 D → I 后，ECO 列表里原来那堆 "Remove R32、Remove MIC1 ..." 应该变成：

• Add Component R32
• Add Component MIC1 ...
  或者干脆不再出现这些条目（若你选了 No BOM）。
  只要没有红色 × 报错，点 Execute Changes → PCB 里就能看见器件被正确调入。

---

一句话总结
"Remove" 是因为 SCH 端有器件但没带封装 → 给器件加上封装（或设成 No BOM）→ 重新 Import，灰条立即消失。
