瑞芯微RK3566开发板规格书，详细参数配置，型号EVB3566-V1，基于RK3566核心板SOM3566邮票孔封装

Industio_触觉智能2026-02-08 10:28

触觉智能研发的RK3566开发板，型号为EVB3566-V1（幸好前缀IDO为触觉智能标识），可用于核心板功能验证。

采用底板+核心板设计，核心板采用邮票孔封装，型号为SOM3566-V1。

1 产品概述

IDO-EVB3566-V1采用瑞芯微Rockchip 64位处理器 RK3566（Quad-core ARM Cortex-A55, Neon and FPU，主频最高1.8GHz），集成Mali G52 GPU，支持3D/2D硬件图形加速；

最大支持8GB 内存；内置独立的1Tops算力NPU，可用于轻量级人工智能应用。

内置USB3.0/PCIe2.1/SATA/千兆以太网等接口，支持多种视频输入输出接口，可应用于智慧商显、消费平板、智能家居、移动终端等行业。RK3566 SoC框图如下图所示：

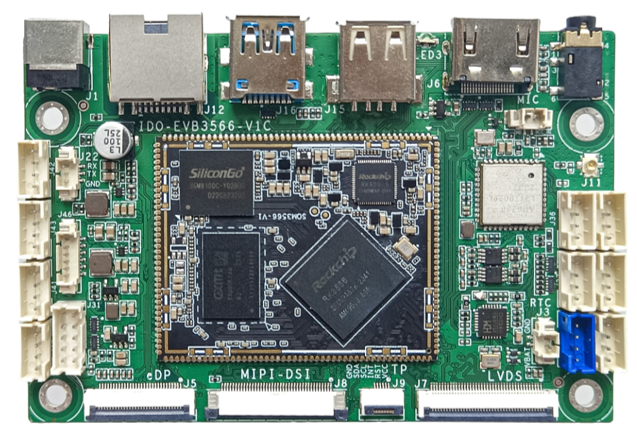

IDO-EVB3566-V1 PCBA图如下图所示：

1.1 产品特点

  1. 瑞芯微64位四核RK3566（Quad-core ARM Cortex-A55, Neon and FPU，主频最高1.8GHz）；
  2. 1TOPS的神经网络加速引擎NPU，支持INT8/INT16/FP16/BFP16 MAC混合操作，支持深度学习框架TensorFlow，TF-lite，Pytorch，Caffe，ONNX，MXNet，Keras，Darknet等模型；
  3. 支持 4K 60fps H.265/H.264/VP9 视频解码；
  4. 单路MIPI-DSI，支持到1920*1080@60fps；
  5. 单通道LVDS，支持到1366*768@60fps；
  6. HDMI2.0，支持4K@60fps 输出
  7. eDP1.3 ，支持 2560*1600@60fps 输出
  8. 尺寸小巧，仅10.5cmx7cm

1.2 产品外观及尺寸

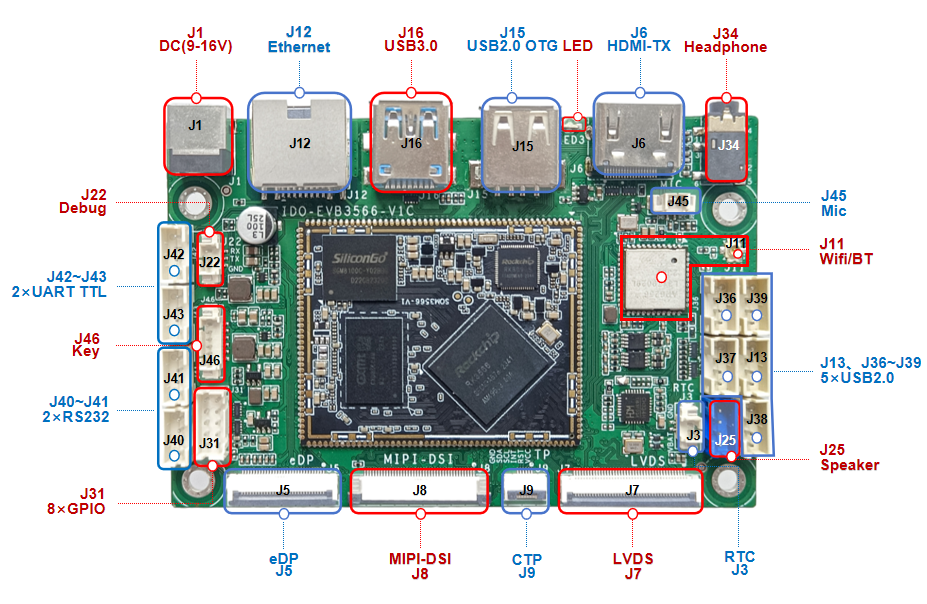

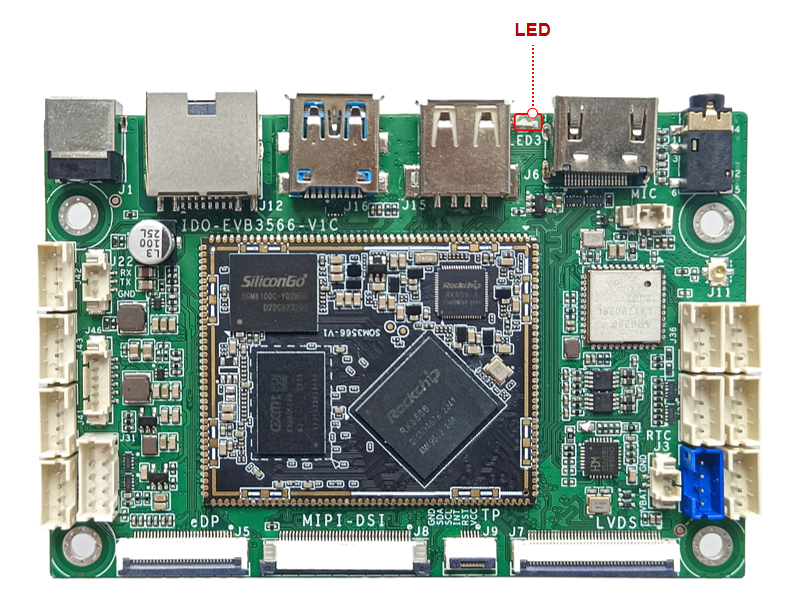

IDO-EVB3566-V1正面接口图如下图所示：

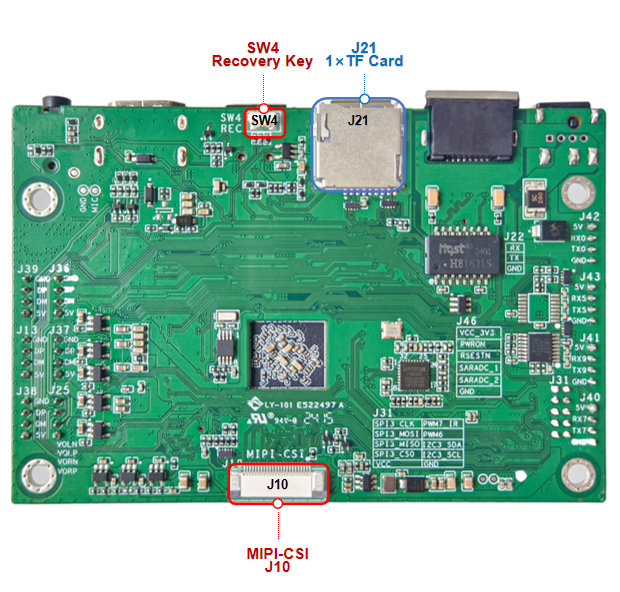

IDO-EVB3566-V1背面接口图如下图所示：

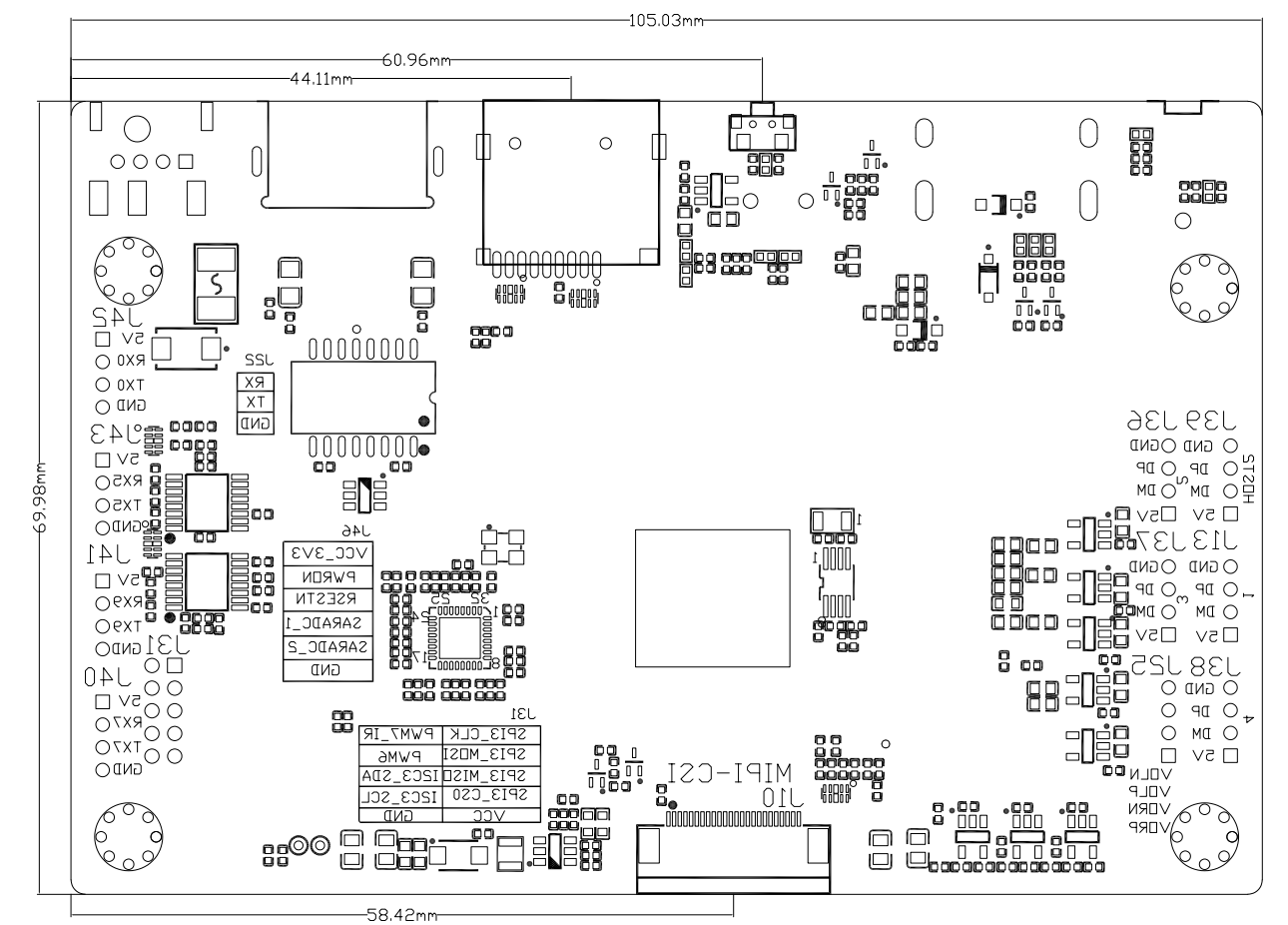

IDO-EVB3566-V1正面尺寸图，如下图所示：

IDO-EVB3566-V1背面尺寸图，如下图所示：

2 技术参数

2.1 硬件参数

|------------------------|-------------------------------------------------------------------------------------------------------------------------------------------|
| 基本参数 ||
| SOC系统芯片 | RockChip RK3566 |
| CPU 中央处理器 | 四核 64 位Cortex-A55 处理器，主频最高1.8GHz |
| GPU 图形处理器 | Mali-G52 1-Core-2EE 支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 内嵌高性能2D 加速硬件 |
| NPU 嵌入式神经网络处理器 | 神经网络加速引擎，处理性能高达1个TOPS 支持INT8/INT16/FP16/BFP16 MAC混合操作 支持深度学习框架TensorFlow，TF-lite，Pytorch，Caffe，ONNX，MXNet，Keras，Darknet等模型 |
| VPU 视频处理单元 | 支持4K 60fps H.264/H.265/VP9 视频解码 支持1080P 100fps H.264/H.265视频编码 支持8M ISP |
| 内存 | LPDDR4/LPDDR4x，默认2GB/4GB（最高支持8GB） |
| 存储 | eMMC 默认16GB/32GB（可选16GB/32GB/64GB） 1 × TF-Card Slot（可支持TF 卡扩展） |
| 硬件参数 ||
| 以太网络 | 默认支持1路百兆以太网（100 Mbps） |
| 无线网络 | 支持双频2.4G/5.8G Wifi 支持BT4.2及以上 |
| 显示 | 显示输出： * 1 x MIPI DSI接口，支持1920*1080@60fps输出 * 1 × HDMI2.0接口，支持4K@60fps 输出 * 1 x LVDS接口，支持1366*768@60fps输出 * 1 x eDP接口，支持1920*1080@60fps |
| 摄像头采集 | 1 x MIPI CSI（1 x 4Lane ） |
| 音频接口 | 1 × Speaker，左右双声道喇叭输出（4Ω3W） 1 × 3.5mm的4节耳机座 1 × MIC |
| USB | 1 × USB 2.0 OTG 1 × USB 3.0 HOST（TYPE-A） 5 × USB 2.0 HOST（PH-4A） |
| 扩展接口 | 1 × Debug UART TTL（UART2） 2 × UART TTL 2 × RS232 2 × ADC 1 × PWM 1 × PWM_IR 1 × SPI 1 × I2C3 / 1 × UART3 TTL（功能复用） 1 × TP 座（I2C） |
| 其他 ||
| 主板尺寸 | 105mm x 70mm |

2.2 工作环境

|------|---------------|
| 工作环境 ||
| 工作温度 | 0～70℃ |
| 工作湿度 | 0~90% RH 非冷凝 |
| 存储温度 | -40～85℃ |

2.3 系统支持

|--------|-------------|--------|--------|
| 序号 | 操作系统 | 支持 | 说明 |
| 1 | Android | * | / |
| 2 | Debian | * | / |
| 3 | Ubuntu | * | / |
| 4 | Openharmony | * | / |

3 功能接口描述

3.1 电源接口

**主板额定电压：**12V。

**电流要求：**不小于2A。

**注意：**主板可适应的供电电压范围为9V-16V。

3.1.1 DC座供电方法（默认供货）

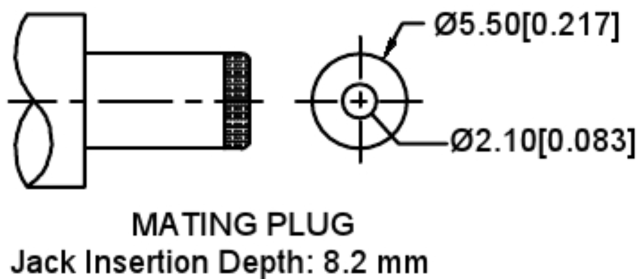

通过J1连接器DC-042座（内径2mm，外径6mm）连接电源适配器，电源插头参考图片，如下图所示：

3.1.2 PH座供电方法（批量供货可联系销售更改）

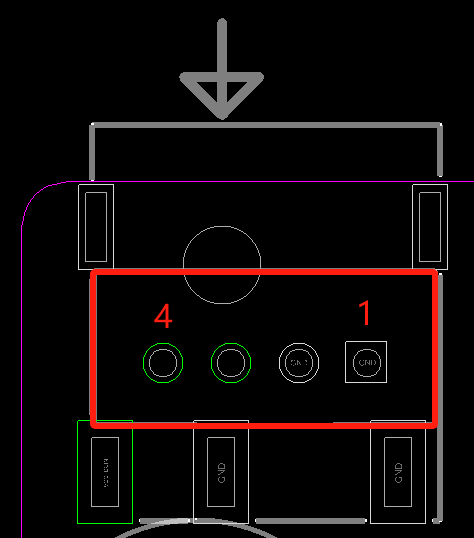

拆除J1连接器，焊接J2连接器，PH插头参考图片，线序如下表所示：

|----|--------|--------|--------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | GND | GND | 电源地 |
| 2 | GND | GND | 电源地 |
| 3 | Vdc_IN | Vdc_IN | 外部电源输入 |
| 4 | Vdc_IN | Vdc_IN | 外部电源输入 |

3.2 LVDS接口

支持1路单通道LVDS屏幕接口,最大支持1366*768@60fps分辨率屏幕。

3.2.1 接口信号定义

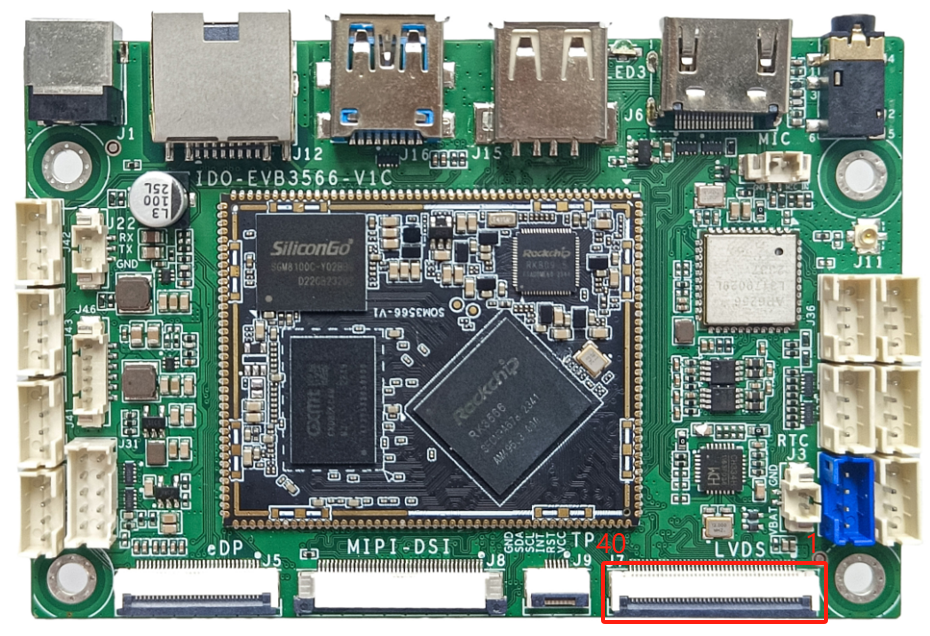

(J7) 40Pin FPC 0.5mm 翻盖下接，如下图所示：

|----|-------------|--------------|-------------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | NC | / | 悬空 |
| 2 | VDD_3V3 | 3.3V | LVDS屏幕供电 |
| 3 | VDD_3V3 | 3.3V | LVDS屏幕供电 |
| 4 | VDD_3V3 | 3.3V | LVDS屏幕供电 |
| 5 | NC | / | 悬空 |
| 6 | NC | / | 悬空 |
| 7 | NC | / | 悬空 |
| 8 | LVDS_D0N | / | LVDS_D0信号对 |
| 9 | LVDS_D0P | / | LVDS_D0信号对 |
| 10 | GND | GND | 电源地 |
| 11 | LVDS_D1N | / | LVDS_D1信号对 |
| 12 | LVDS_D1P | / | LVDS_D1信号对 |
| 13 | GND | GND | 电源地 |
| 14 | LVDS_D2N | / | LVDS_D2信号对 |
| 15 | LVDS_D2P | / | LVDS_D2信号对 |
| 16 | GND | GND | 电源地 |
| 17 | LVDS_CLKN | / | LVDS_CLK信号对 |
| 18 | LVDS_CLKP | / | LVDS_CLK信号对 |
| 19 | GND | GND | 电源地 |
| 20 | LVDS_D3N | / | LVDS_D3信号对 |
| 21 | LVDS_D3P | / | LVDS_D3信号对 |
| 22 | GND | GND | 电源地 |
| 23 | NC | / | 悬空 |
| 24 | NC | / | 悬空 |
| 25 | GND | GND | 电源地 |
| 26 | NC | / | 悬空 |
| 27 | NC | / | 悬空 |
| 28 | GND | GND | 电源地 |
| 29 | NC | / | 悬空 |
| 30 | NC | / | 悬空 |
| 31 | GND | GND | 电源地 |
| 32 | GND | GND | 电源地 |
| 33 | GND | GND | 电源地 |
| 34 | NC | / | 悬空 |
| 35 | LVDS PWM | / | / |
| 36 | LVDS_LED_ON | / | / |
| 37 | NC | / | 悬空 |
| 38 | VCC_12V | 12V（与主板供电直连） | 背光供电 |
| 39 | VCC_12V | 12V（与主板供电直连） | 背光供电 |
| 40 | VCC_12V | 12V（与主板供电直连） | 背光供电 |

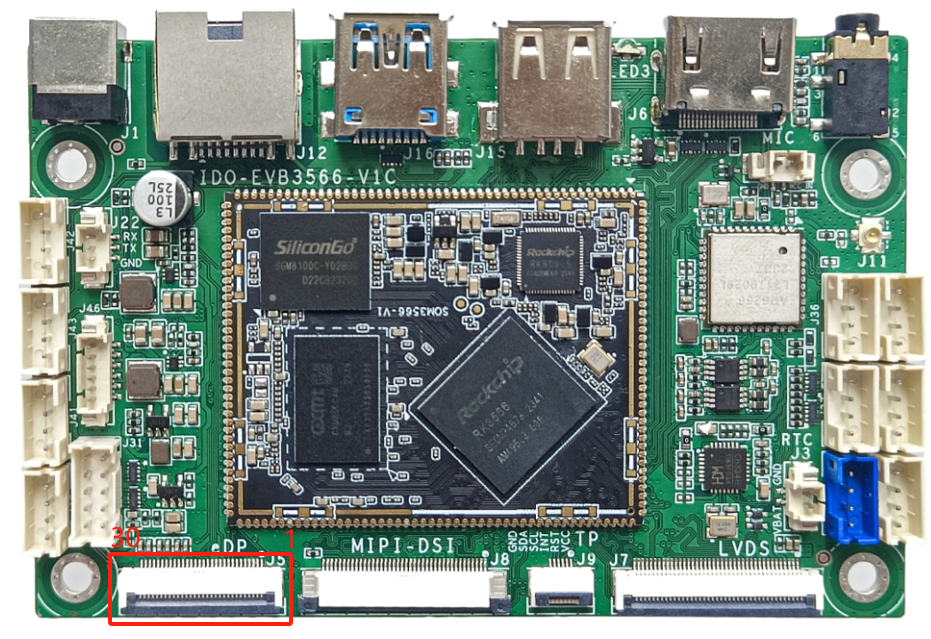

3.3 eDP接口

(J5) 30Pin FPC 0.5mm 翻盖下接，如下图所示：

|----|---------------|------|---------------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | NC | / | 悬空 |
| 2 | VCC_12V | 12V | 背光电源 |
| 3 | VCC_12V | 12V | 背光电源 |
| 4 | VCC_12V | 12V | 背光电源 |
| 5 | VCC_12V | 12V | 背光电源 |
| 6 | COLOR_ENABLE | / | / |
| 7 | NC | / | 悬空 |
| 8 | eDP_PWM | 3.3V | / |
| 9 | eDP_ON | 3.3V | / |
| 10 | GND | GND | 电源地 |
| 11 | GND | GND | 电源地 |
| 12 | GND | GND | 电源地 |
| 13 | GND | GND | 电源地 |
| 14 | EDP_HPD | 3.3V | / |
| 15 | GND | GND | 电源地 |
| 16 | GND | GND | 电源地 |
| 17 | LCD_Self_Test | / | / |
| 18 | VDD_3V3 | 3V3 | 3.3V电源 |
| 19 | VDD_3V3 | 3V3 | 3.3V电源 |
| 20 | GND | GND | 电源地 |
| 21 | EDP_TX_AUXN_ | / | EDP_TX_AUX信号对 |
| 22 | EDP_TX_AUXP_ | / | EDP_TX_AUX信号对 |
| 23 | GND | GND | 电源地 |
| 24 | EDP_TX_D0P_ | / | EDP_TX_D0信号对 |
| 25 | EDP_TX_D0N_ | / | EDP_TX_D0信号对 |
| 26 | GND | GND | 电源地 |
| 27 | EDP_TX_D1P_ | / | EDP_TX_D1信号对 |
| 28 | EDP_TX_D1N_ | / | EDP_TX_D1信号对 |
| 29 | GND | GND | 电源地 |
| 30 | NC | / | 悬空 |

3.4 MIPI-DSI接口

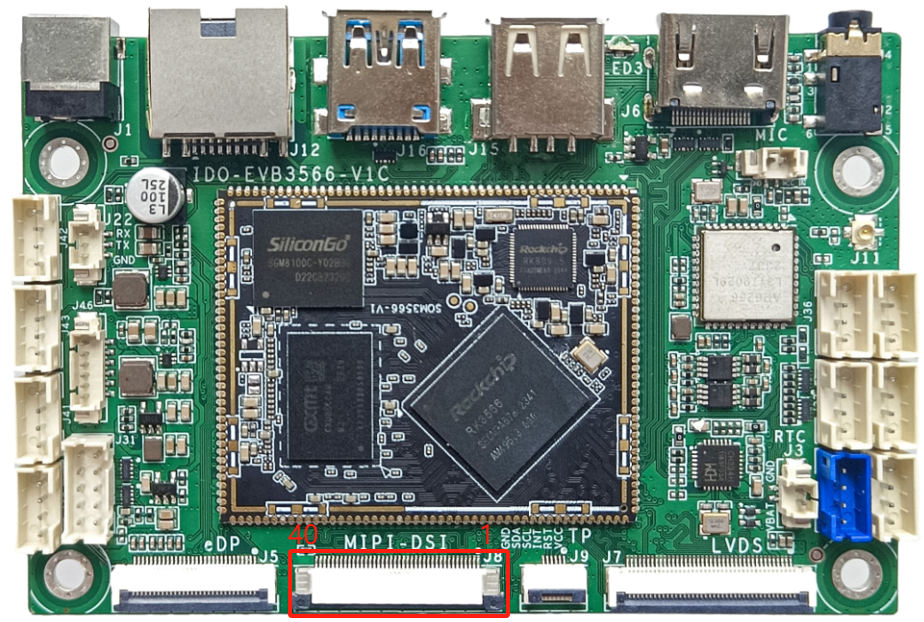

(J8) 40Pin FPC 0.5mm 抽屉上接，支持1路MIPI-DSI，4-Lane，支持1920*1080@60fps，如下图所示：

|----|-------------------|------|---------------------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | VCC_LEDA_TX1 | 30V | MIPI-DSI背光源正极 |
| 2 | VCC_LEDA_TX1 | 30V | MIPI-DSI背光源正极 |
| 3 | NC | / | 悬空 |
| 4 | TP1_RST | / | TP复位信号 |
| 5 | TP1_INT | / | TP中断信号 |
| 6 | TP1_SCL | / | I2C总线信号 |
| 7 | TP1_SDA | / | I2C总线信号 |
| 8 | NC | / | 悬空 |
| 9 | VCC_LEDK_TX1 | 0.2V | MIPI-DSI背光源负极 |
| 10 | VCC_LEDK_TX1 | 0.2V | MIPI-DSI背光源负极 |
| 11 | GND | GND | 电源地 |
| 12 | NC | / | 悬空 |
| 13 | NC | / | 悬空 |
| 14 | NC | / | 悬空 |
| 15 | NC | / | 悬空 |
| 16 | GND | GND | 电源地 |
| 17 | VCC3V3_SYS | 3.3V | TP 3.3V供电 |
| 18 | GND | GND | 电源地 |
| 19 | GND | GND | 电源地 |
| 20 | MIPI_DSI_TX1_D3P | / | MIPI_DSI_TX1_D3信号对 |
| 21 | MIPI_DSI_TX1_D3N | / | MIPI_DSI_TX1_D3信号对 |
| 22 | GND | GND | 电源地 |
| 23 | MIPI_DSI_TX1_D2P | / | MIPI_DSI_TX1_D2信号对 |
| 24 | MIPI_DSI_TX1_D2N | / | MIPI_DSI_TX1_D2信号对 |
| 25 | GND | GND | 电源地 |
| 26 | MIPI_DSI_TX1_CLKP | / | MIPI_DSI_TX1_CLK信号对 |
| 27 | MIPI_DSI_TX1_CLKN | / | MIPI_DSI_TX1_CLK信号对 |
| 28 | GND | GND | 电源地 |
| 29 | MIPI_DSI_TX1_D1P | / | MIPI_DSI_TX1_D1信号对 |
| 30 | MIPI_DSI_TX1_D1N | / | MIPI_DSI_TX1_D1信号对 |
| 31 | GND | GND | 电源地 |
| 32 | MIPI_DSI_TX1_D0P | / | MIPI_DSI_TX1_D0信号对 |
| 33 | MIPI_DSI_TX1_D0N | / | MIPI_DSI_TX1_D0信号对 |
| 34 | GND | GND | 电源地 |
| 35 | NC | / | 悬空 |
| 36 | MIPI_DSI_TX1_RST | 3.3V | 复位信号，低有效 |
| 37 | GND | GND | 电源地 |
| 38 | VDD_3V3 | 3.3V | 屏幕3.3V供电 |
| 39 | VDD_3V3 | 3.3V | 屏幕3.3V供电 |
| 40 | NC | / | 悬空 |

**注意：**MIPI-DSI背光电流可通过更改物料调节，默认100mA。

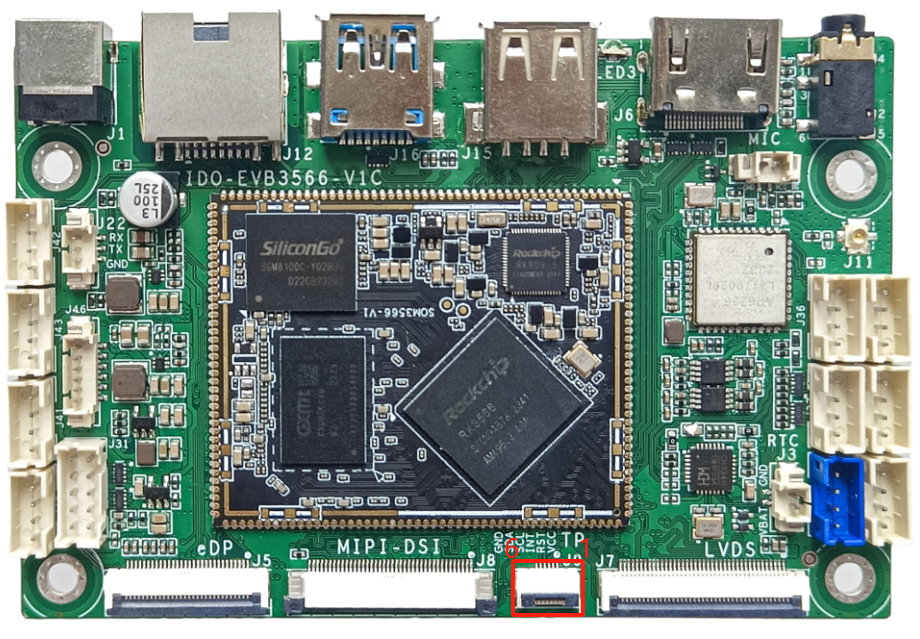

3.5 TP接口

(J9) 6Pin FPC 0.5mm 翻盖下接，如下图所示：

|----|------------|------|---------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | VCC3V3_SYS | 3.3V | 3.3V电源 |
| 2 | TP1_RST | 3.3V | TP复位信号 |
| 3 | TP1_INT | 3.3V | TP中断信号 |
| 4 | TP1_SCL | 3.3V | I2C总线信号 |
| 5 | TP1_SDA | 3.3V | I2C总线信号 |
| 6 | GND | GND | 电源地 |

**注意：**电源可以通过修改硬件，变更为5V，默认3.3V。

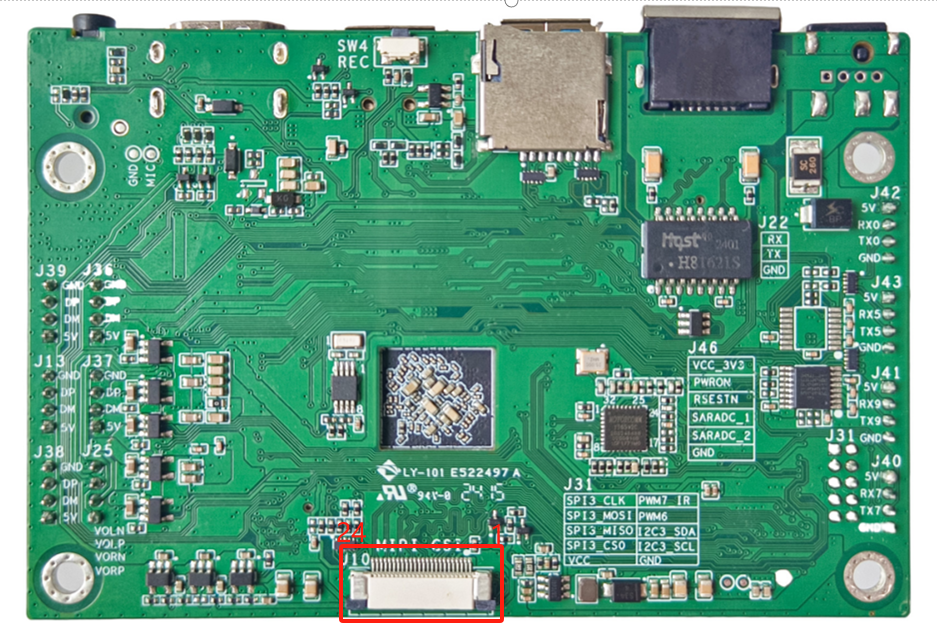

3.6 MIPI-CSI接口

IDO-EVB3566-V1支持1路MIPI-CSI（4lan）。

(J19) 24Pin FPC 0.5mm 抽屉上接，如下图所示：

|----|-------------------|------|-----------------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | VCC2V8_DVP | 2.8V | 电源2.8V输出 |
| 2 | VCC2V8_DVP | 2.8V | 电源2.8V输出 |
| 3 | VCC1V5_DVP | 1.5V | 电源1.5V输出 |
| 4 | VCC1V8_DVP | 1.8V | 电源1.8V输出 |
| 5 | CIF_RST | 1.8V | CIF复位信号，低有效 |
| 6 | CIF_PDN | 1.8V | CIF使能信号，低有效 |
| 7 | CIF_SCL | 1.8V | I2C总线信号 |
| 8 | CIF_SDA | 1.8V | I2C总线信号 |
| 9 | CIF_MCLK | 1.8V | CIF时钟信号 |
| 10 | GND | GND | 电源地 |
| 11 | MIPI_CSI_RX_D0N | / | MIPI_CSI_D0信号对 |
| 12 | MIPI_CSI_RX_D0P | / | MIPI_CSI_D0信号对 |
| 13 | GND | GND | 电源地 |
| 14 | MIPI_CSI_RX_D1N | / | MIPI_CSI_D1信号对 |
| 15 | MIPI_CSI_RX_D1P | / | MIPI_CSI_D1信号对 |
| 16 | GND | GND | 电源地 |
| 17 | MIPI_CSI_RX_CLK0N | / | MIPI_CSI_CLK信号对 |
| 18 | MIPI_CSI_RX_CLK0P | / | MIPI_CSI_CLK信号对 |
| 19 | GND | GND | 电源地 |
| 20 | MIPI_CSI_RX_D2N | / | MIPI_CSI_D2信号对 |
| 21 | MIPI_CSI_RX_D2P | / | MIPI_CSI_D2信号对 |
| 22 | GND | GND | 电源地 |
| 23 | MIPI_CSI_RX_D3N | / | MIPI_CSI_D3信号对 |
| 24 | MIPI_CSI_RX_D3P | / | MIPI_CSI_D3信号对 |

3.7 扬声器

(J25) PH2.0-4P 直插，双声道扬声器接口，每个声道支持4ohm 3W输出，如下图所示：

|----|------|------|-----------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | VORP | / | 右声道喇叭驱动输出 |
| 2 | VORN | / | 右声道喇叭驱动输出 |
| 3 | VOLP | / | 左声道喇叭驱动输出 |
| 4 | VOLN | / | 左声道喇叭驱动输出 |

3.8 耳机接口

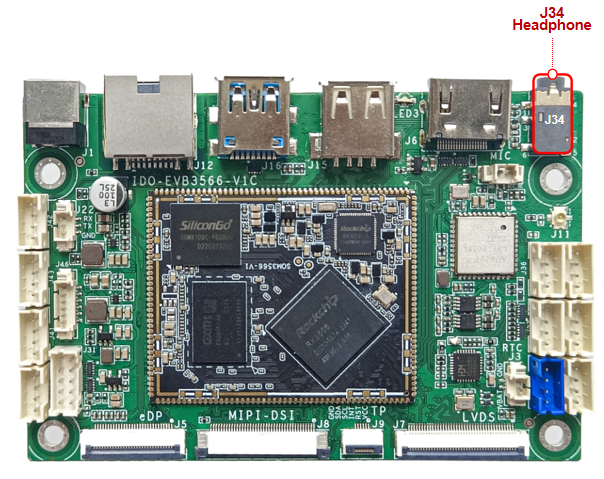

(J34) CTIA标准四节耳机座，如下图所示：

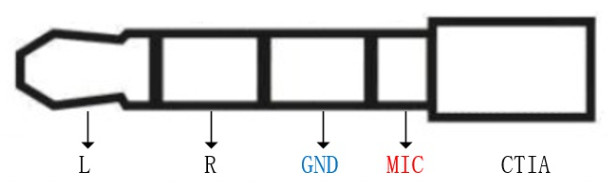

国标（OMTP）和美标（CTIA）的区别在于MIC和GND，两者相反，美标耳机的插头示意图如下图所示：

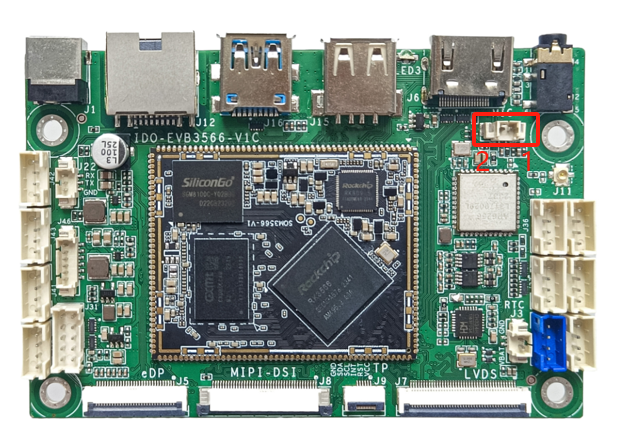

3.9 MIC接口

(J45) MX1.25-2P 立贴单麦克风录音接口，支持驻极体麦克风输入，如下图所示：

|----|---------|------|---------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | MIC_IN2 | 3.3V | 麦克风音频输入 |
| 2 | GND | GND | 电源地 |

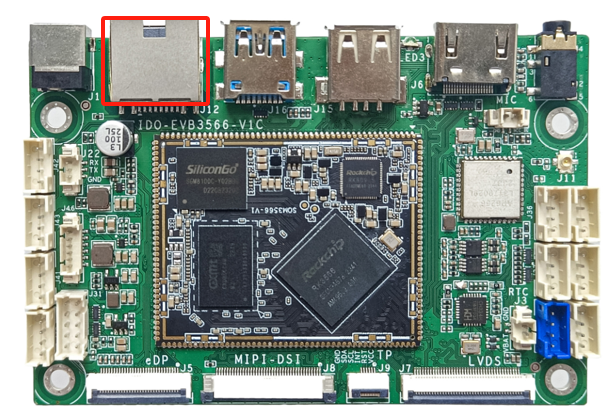

3.10 TF卡接口

(J6) TF卡座支持SDIO3.0, 支持高速SD卡，如下图所示：

3.11 USB接口

IDO-EVB3566-V1主板默认支持1个USB3.0接口，6个USB2.0接口，其中5路用PH-4连接器引出。USB接口默认提供5V@1A的驱动能力。J16是USB3.0接口。J15是USB2.0接口，且具有OTG功能。

3.11.1 USB2.0 PH-4P接口

（J13、J36、J37、J38、J39）为USB2.0 HOST功能，所有接口都供电可以单独控制，如下图所示：

|----|-----|------|----------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | 5V | 5V | 5V电源输出 |
| 2 | DM | / | USB2.0信号 |
| 3 | DP | / | USB2.0信号 |
| 4 | GND | GND | 电源地 |

3.12 以太网接口

(J12) IDO-EVB3566-V1主板默认支持1路独立百兆以太网接口，如下图所示：

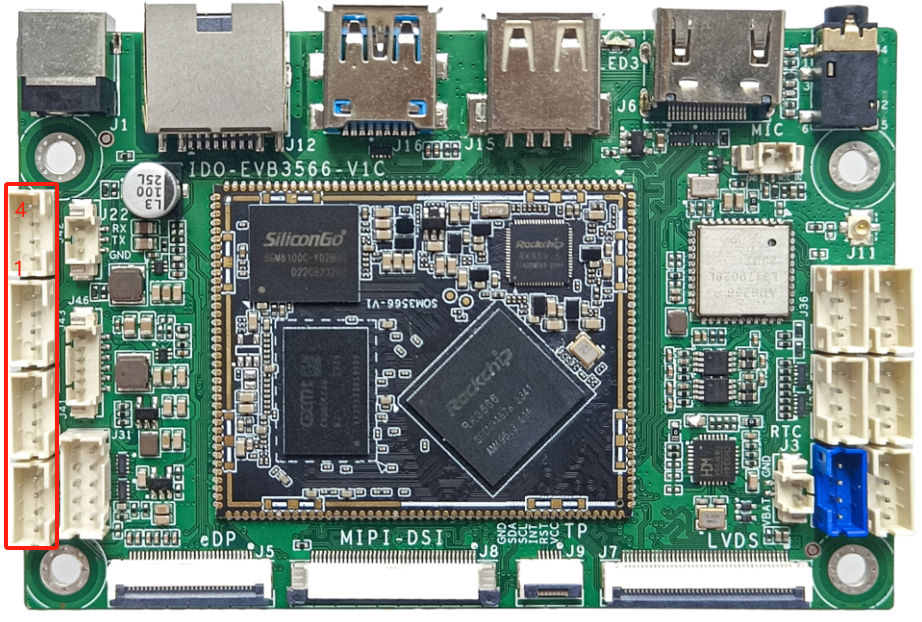

3.13 UART TTL/RS232

IDO-EVB3566-V1主板扩展2路UART和2路RS232（不含调试UART），4路串口通过4个PH2.0-4P立贴座子接出（默认2路UART TTL 、2路RS232），如下表所示：

|-----------------|----------|----------|
| 连接器（设备节点） | UART TTL | RS232 |
| J40（/dev/ttyS7） | * | * （默认功能） |
| J41（/dev/ttyS9） | * | * （默认功能） |
| J42（/dev/ttyS0） | * （默认功能） | * |
| J43（/dev/ttyS5） | * （默认功能） | * |

(J40、J41、J42、J43) PH2.0-4P 直插 米白色 引脚定义说明，如下图所示：

|----|--------|------|-------------------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | VCC_5V | 5V | 5V电源输出 |
| 2 | RX | / | UART TTL/RS232-接收 |
| 3 | TX | / | UART TTL/RS232-发送 |
| 4 | GND | GND | 电源地 |

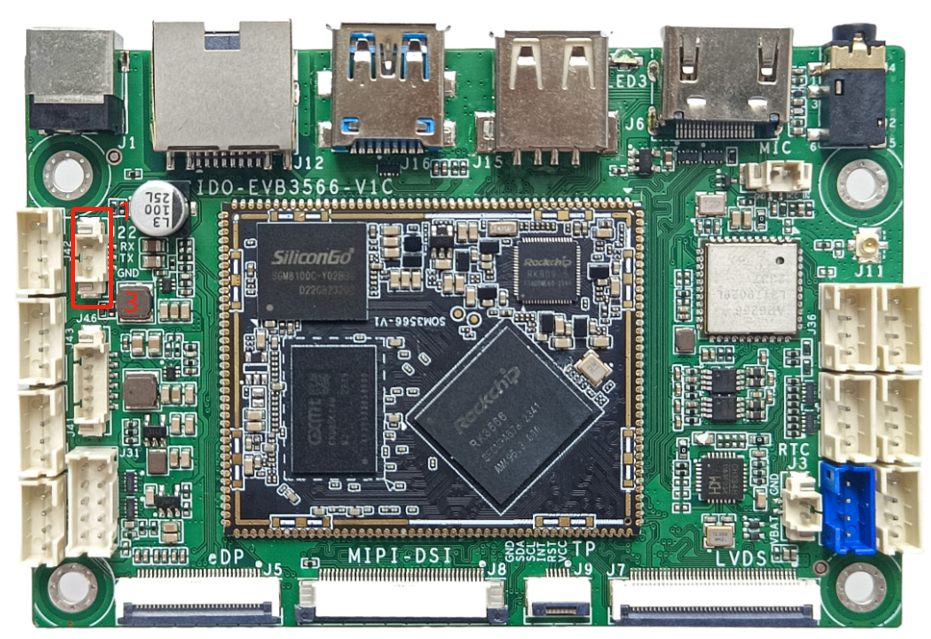

3.14 调试串口

(J3) 1.25T 3P 立贴 米白色，如下图所示：

|----|-------------------|------|--------------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | UART2_RX_M0_DEBUG | 3.3V | 默认1.5Mbps波特率 |
| 2 | UART2_TX_M0_DEBUG | 3.3V | 默认1.5Mbps波特率 |
| 3 | GND | GND | 电源地 |

3.15 LED指示灯

LED指示灯如下图所示：

|----------|--------------------------|------|------------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 黄灯（LED3） | System_LED and Power_LED | 3.3V | 上电且系统正常则常亮 |

3.16 预留接口

(J31) PH2.0-10P接口 直插 白色，如下图所示：

|----|------------------|---------|------------------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | SPI3_CLK_M1_OUT | 3.3V | SPI时钟信号 |
| 2 | PWM7_IR | 3.3V | PWM信号 |
| 3 | SPI3_MOSI_M1_OUT | 3.3V | SPI信号 |
| 4 | PWM6_OUT | 3.3V | PWM信号 |
| 5 | SPI3_MOSO_M1_OUT | 3.3V | SPI信号 |
| 6 | I2C3_SDA_M0_OUT | 3.3V | I2C信号 |
| 7 | SPI3_CS0_M1_OUT | 3.3V | SPI片选信号 |
| 8 | I2C3_SCL_M0_OUT | 3.3V | I2C信号 |
| 9 | VCC | 3.3V/5V | 电源，默认3.3V，可修改为5V |
| 10 | GND | / | 电源地 |

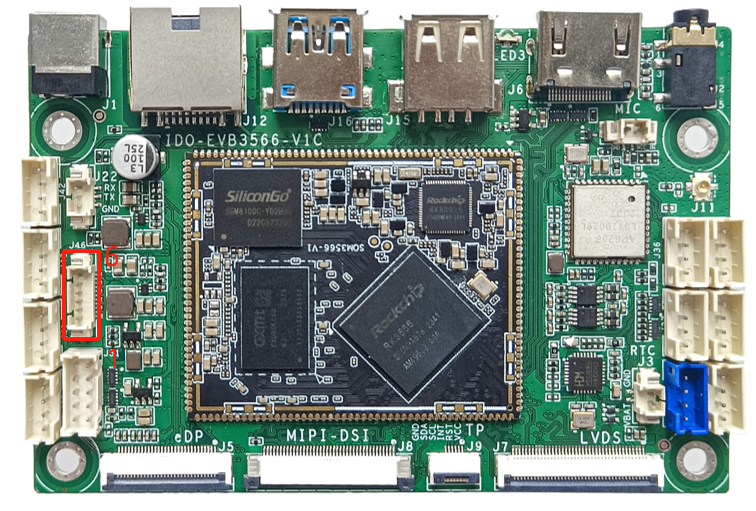

3.17 ADC

(J46) 1.25T 36P 立贴 米白色，如下图所示：

|----|-------------|------|--------|
| ||||
| 序号 | 定义 | 电平/V | 说明 |
| 1 | VCC | 3.3V | 电源3.3V |
| 2 | PMIC_PWRON | / | 电源开关 |
| 3 | RESETn | / | 系统复位 |
| 4 | SARADC_VIN1 | 1.8V | / |
| 5 | SARADC_VIN2 | 1.8V | / |
| 6 | GND | / | 电源地 |

3.18 WIFI/蓝牙

默认AP6256模组，外置1个IPEX一代天线(J11)，IDO-EVB3566-V2 IPEX天线座如下图所示：

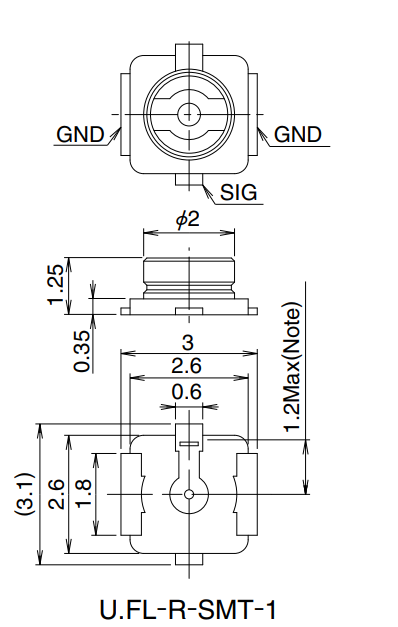

IPEX天线座一代示意图，如下图所示：

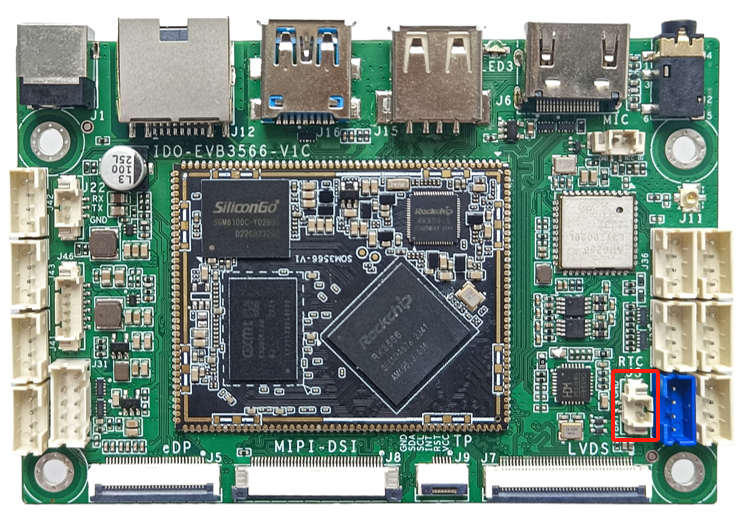

3.19 RTC电池

(J3) CR1220电池座如下图所示：

3.20 按键

主板提供了1种按键（Recovery按键），方便开发调试使用。

3.20.1 Recovery按键

(SW3) Recovery按键默认为高电平(1.8V)，在没有按键动作且系统已经烧录固件的前提下，上电直接进入系统；若系统启动时 Recovery 按键处于按下状态，且电脑通过USB线连接主板J15 接口，则RK3566 进入Loader 烧写模式，当PC 识别到USB 设备时，松开按键恢复为高电平(1.8V)，即可进行固件烧写，如下图所示：

4 电气性能

4.1 标准电源

标准电源如下表所示：

|------|----|----|-----|-----|
| 属性 || 最小 | 典型 | 最大 |
| 标准电源 | 电压 | 6V | 12V | 16V |
| 标准电源 | 电流 | 2A | / | / |

4.2 裸板工作电流

裸板工作电流：不接任何外设下的工作电流，如下表所示：

|---------------|----------|----|-------|-------|
| 属性 || 最小 | 典型 | 最大 |
| 标准电源 （12V适配器） | 静态桌面工作电流 | / | 100mA | 130mA |
| 标准电源 （12V适配器） | 待机电流 | / | 5mA | / |
| 标准电源 （12V适配器） | 关机电流 | / | / | <1mA |

4.3 USB对外供电

USB供电如下表所示：

|------|--------|----|------|--------|
| 属性 || 电压 | 典型电流 | 最大电流 |
| 标准电源 | USB3.0 | 5V | 1A | 1000mA |
| 标准电源 | USB2.0 | 5V | 1A | 1000mA |

**注意：**USB 外设总电流不超过 2000mA ，否则会导致机器无法正常运转。

5 支持配件

|----------------------------------------------|------------|---------------------------------------------------------------------------------|-----------|
| 物料清单 | 物料号 | 图片 | 配置选项 |

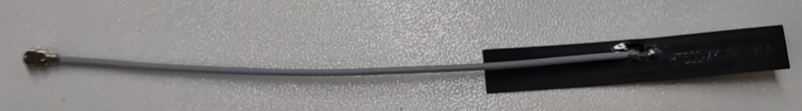

| 2.4G 5G 双频 wifi天线 ipex 1代 （HT500-XK，线长100mm） | 1050040025 | | * 标配 * 选配 |
| CR1220纽扣电池 带线款 | 1050050021 | | * 标配 * 选配 |

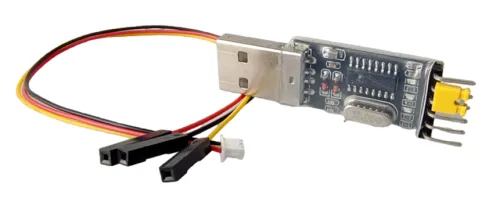

| CH340 USB转TTL串口 | 1050040014 | | * 标配 * 选配 |

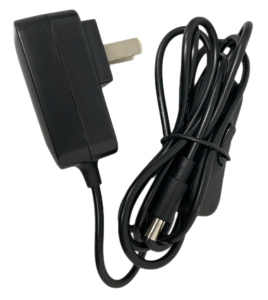

| 12V/2A电源适配器 | 1050050001 | | * 标配 * 选配 |

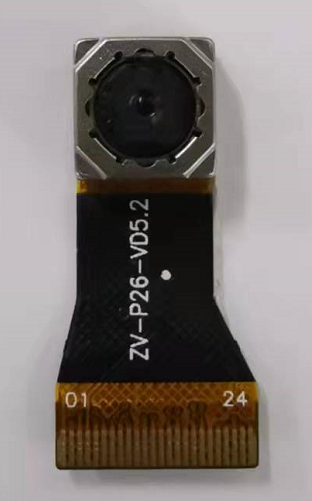

| 单目摄像头 OV5648-500W像素 | 1050050041 | | * 标配 * 选配 |
| 单目摄像头 OV8858-800W像素 | 1050050045 | | * 标配 * 选配 |

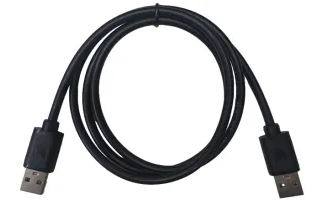

| 双公头USB | 1050040026 | | * 标配 * 选配 |

6 使用注意事项

注意：

  1. 从包装盒中取出主板后，请确认没有由于运输过程造成的针脚或其它短路再上电。
  2. 电子产品对静电非常敏感，拿主板前，请戴上静电手环或静电手套以将您身上的静电导走。
  3. 请在断电条件下插拔部件。在连接电源接头到主板前请先确认电源处于关闭状态，以避免瞬间的电源冲击造成敏感元件的损坏。
  4. 通过线材连接外设时，请确保各外设针脚定义和主板接口对应，避免因线序错误导致短路烧板。
  5. 螺丝固定主板时，注意避免板卡因变形导致PCB开路或元件脱落。
  6. 连接外设如USB/扩展座时，注意电流限制。
  7. 连接串口时，注意串口电平是否匹配，避免将UART接到RS232或RS485电平上。UART/RS232 注意RX-TX互连。
  8. 选择电源时注意电压和电流符合主板及外设功率要求。
  9. 设计整机产品时，应考虑主板散热和限高问题。
  10. 平时不使用主板的时候，请将主板放置在静电桌垫或静电袋内密封保存。
相关推荐
零一iTEM13 小时前
MAX98357A_音频输出测试
单片机·嵌入式硬件·开源·音视频·硬件工程
逐步前行14 小时前
STM32_标准库结构
stm32·单片机·嵌入式硬件
不做无法实现的梦～14 小时前
PX4各个模块的作用（3）
linux·stm32·嵌入式硬件·机器人·自动驾驶
清风66666614 小时前
基于单片机的喷漆机器人自动控制系统
单片机·嵌入式硬件·机器人·毕业设计·课程设计·期末大作业
不能跑的代码不是好代码14 小时前
STM32独立看门狗（IWDG）知识点及标准库使用指南
stm32·嵌入式硬件
来自晴朗的明天15 小时前
15、隔离 DC-DC 电源电路（18S12 模块）
单片机·嵌入式硬件·硬件工程
我送炭你添花15 小时前
电子世界的奇妙冒险：从一个电阻开始（系列目录）
人工智能·单片机·嵌入式硬件·fpga开发
VekiSon15 小时前
Linux内核驱动——设备树原理与应用
linux·c语言·arm开发·嵌入式硬件
国科安芯15 小时前
火箭传感器控制单元的抗辐照MCU选型与环境适应性验证
单片机·嵌入式硬件·架构·risc-v·安全性测试
LS_learner16 小时前
树莓派（ARM64 架构）Ubuntu 24.04 (Noble) 系统 `apt update` 报错解决方案
嵌入式硬件
热门推荐
01GitHub 镜像站点02Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services03openclaw配置教程（linux+局域网ollama）04UV安装并设置国内源05Linux下V2Ray安装配置指南06AI 规范驱动开发“三剑客”深度对比：Spec-Kit、Kiro 与 OpenSpec 实战指南07openclaw使用nginx反代部署过程 与disconnected (1008): pairing required解决08Claude Code Skills 实用使用手册09在Trae中使用Pencil MCP10OpenClaw Chrome扩展使用教程 - 浏览器中继控制
