STM32F103XX 电源与备份寄存器
电源控制
f103的电源分为三部分，一部分是为AD/DA提供参考电压VDDA，另外一部分是主电源VDD，为IO接口等设备供电，最后一部分是VBAT，为备份区域供电。
独立的A/D和D/A转换器供电和参考电压
- 转换器供电VDDA VSSA
- 参考电压 VREF+ VREF-
电池供电域
- 包括 RTC LSE PC13 PC14 PC15
- 当VDD有效时，电池供电区域由VDD提供电源，当VDD无效是，由VBAT提供电源，切换由复位模块中的掉电复位控制；
- VDD供电时PC14 PC15既可以用于GPIO也可以用于LSE，PC13可以作为GPIO TAMPER RTC校准 RTC闹钟等；
- VBAT供电时PC14 PC15只能作为LSE引脚，PC13可作为TAMPER RTC校准 RTC闹钟；
电压调节器
- 负责主电源域中将输入的3.3V转换为1.8V供内核、内存和数字外设使用；
- 复位之后处于使能状态，有三种不同的工作模式
- 运行模式：正常保障内核、内存和数字外设使用
- 停止模式：以低功耗的方式保障内存和数字外设使用
- 备份模式：断电不工作，内核和数字外设不能使用
电源管理
-

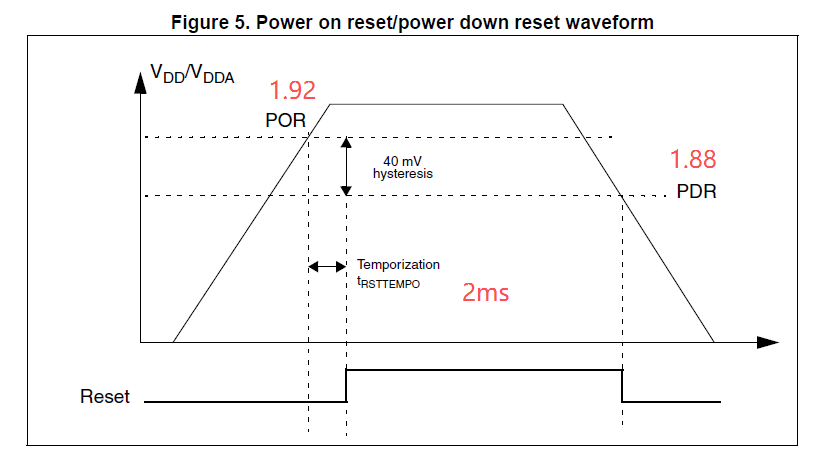

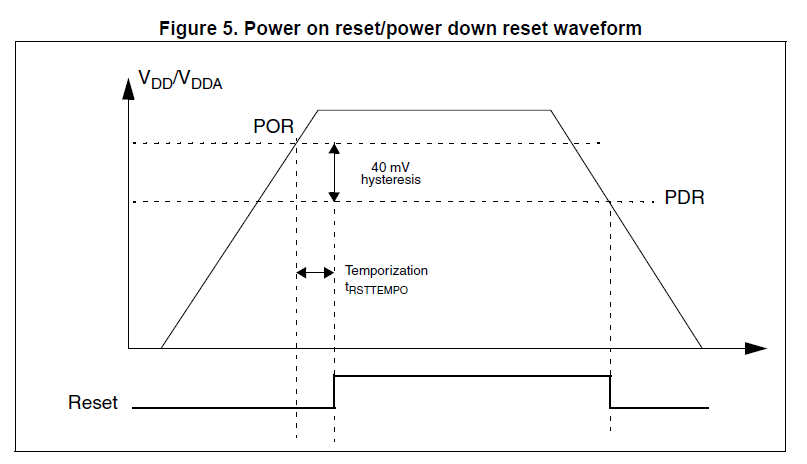

上下电复位电路Power on reset (POR)/power down reset (PDR)
- 当VDD/VDDA低于指定的限位电压VPOR/VPDR时，系统保持为复位状态；
- f103中VPOR/VPDR对应的数值分别为1.88和1.92;
-
可编程的电压探测器
-
芯片中有一个电压比较电路，当VDD低于VPAD时会以flag或者中断的形式表现出来；
-
VPAD可以通过寄存器设置
- 中断连接着外部中断线16;
-

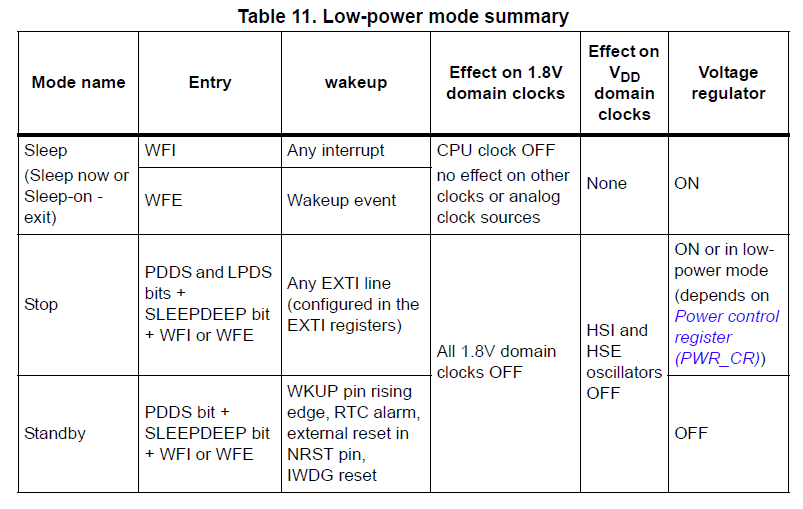

芯片低功耗方案
-
睡眠模式
-
除CortexM3内核外，其他模块均在工作状态；
-

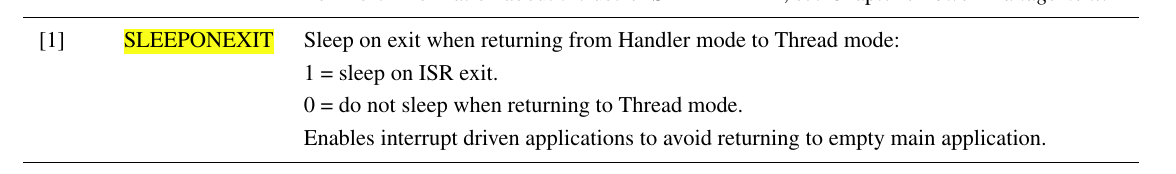

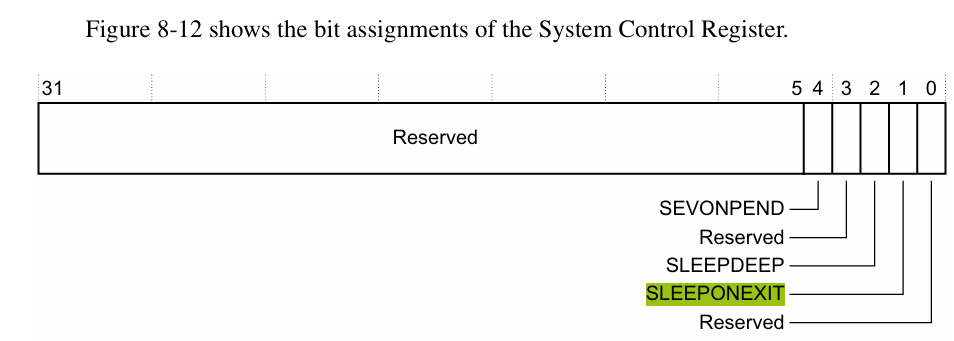

两种进入方式，区别是等待最低优先级中断执行完进入，还是现在立马进入，判断的条件是系统控制寄存器SCR的SLEEPONEXIT位是否为1；
-
退出方式：如果是WFI指令进入，则等待中断退出，如果是WFE指令进入，则等待唤醒事件退出，唤醒事件可以将外部或内部EXIT中断线设置为时间模式；
-
-
停止模式
-
1.8V供电区域所有时钟关闭，内存和寄存器内容保留，电压调节器可运行在正常模式下；
-

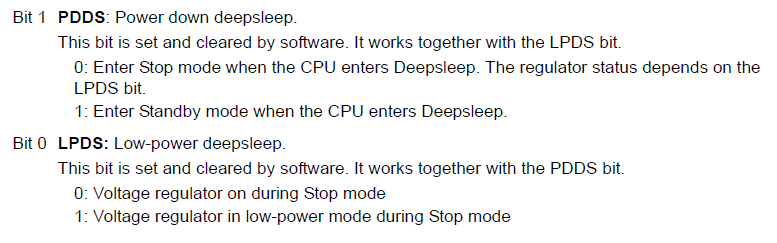

进入停止模式，WFI/WFE指令，且SLEEPDEEP位为1，PDDS位为0，选择电压调节器的工作模式；
-
退出停止模式：中断或中断事件会导致退出；
-
在停止模式下可以单独设置IWDG RTC LSI RC LSE处于工作状态；
-
-
待机模式
-
在Cortex内核处于深度睡眠模式时，关闭电压调节器。整个芯片1.8V供电切断，内存和寄存器内容消失，只有备份域在工作；
-

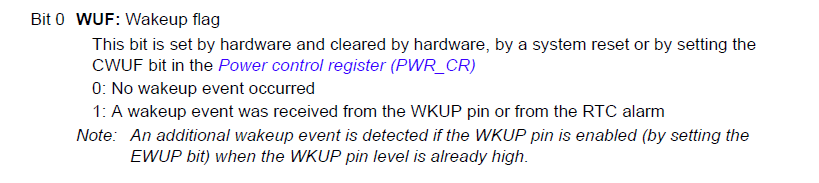

进入待机模式：WFI/WFE指令，且SLEEPDEEP位为1，PDDS位为1，WUF位为0
-
退出待机模式：外部复位、IWDG复位、WKUP引脚（PA0）的上升沿或者RTC时钟的一个上升沿； 退出后除PWR_CSR寄存器外，所有寄存器复位；
-
在待机模式下也可以单独设置IWDG RTC LSI RC LSE处于工作状态；
-
待机模式下'所有IO处于高阻态，除复位、TAMPER pin、WKUP；
-
-

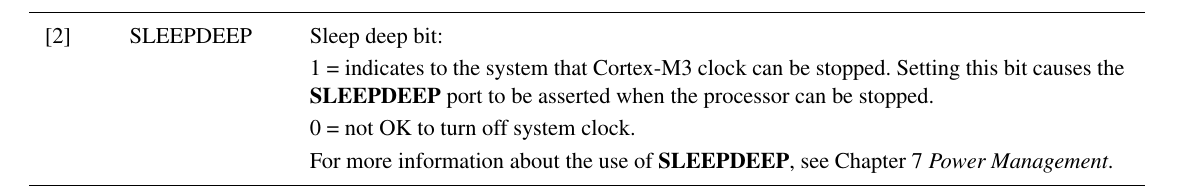

对于CortexM3内核睡眠模式和深度睡眠模式的区别
-
低功耗下的自动唤醒
-
利用RTC实现自动唤醒，可将芯片从停止或备份模式下唤醒；
-
需要选择RTC的时钟（LSE OSC或者LSI RC），配置RTC产生闹钟，对于待机模式还需设置EXIT17；
相关寄存器
-

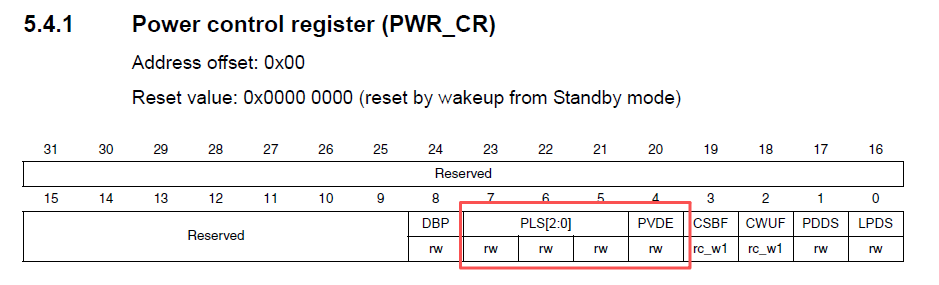

电源控制寄存器
-
电源控制和状态寄存器
备份寄存器
备份寄存器一共有42个16位的寄存器。可用于存储84个字节的数据； 复位之后，备份寄存器处于写保护状态，需要设置RCC_APB1ENR和PWR_CR来关闭写保护。
-
侵入检测
- 检测TAMPER引脚上的电平变化，从而控制数据备份寄存器的清除；
- BKP_CSR寄存器中的TPAL位控制信号0变1还是1变0，TPIE决定是否产生中断，TPE决定是否启动入侵检测；
-
RTC校准
- 通过将RTC的时钟在TAMPER引脚上输出，来校准RTC；
- 具体方法参考《AN2604 "STM32F101xx and STM32F103xx RTC calibration"》
-

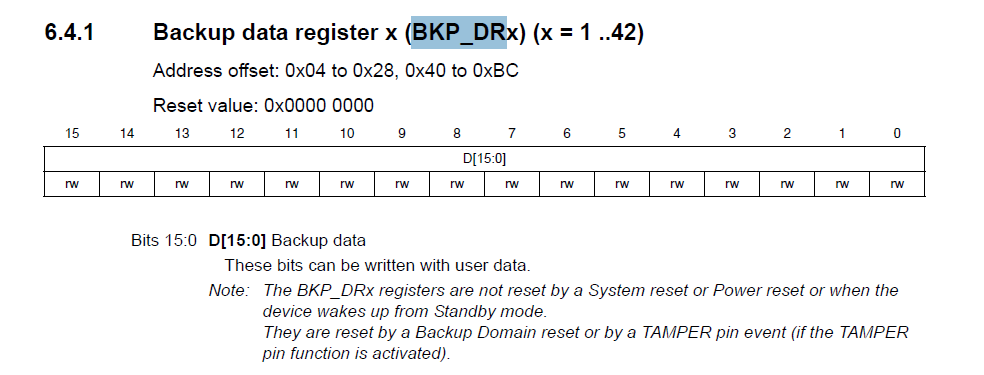

备份数据寄存器BKP_DR，一共有42个
-

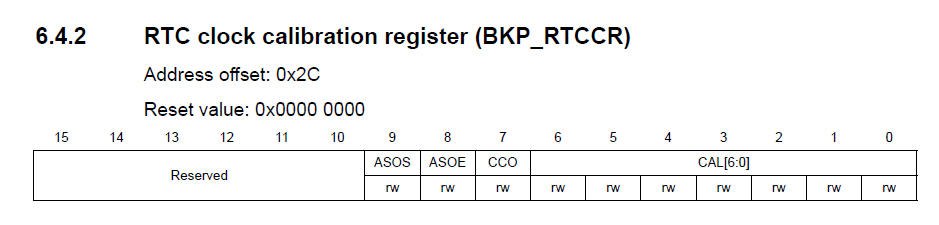

RTC校准寄存器
-

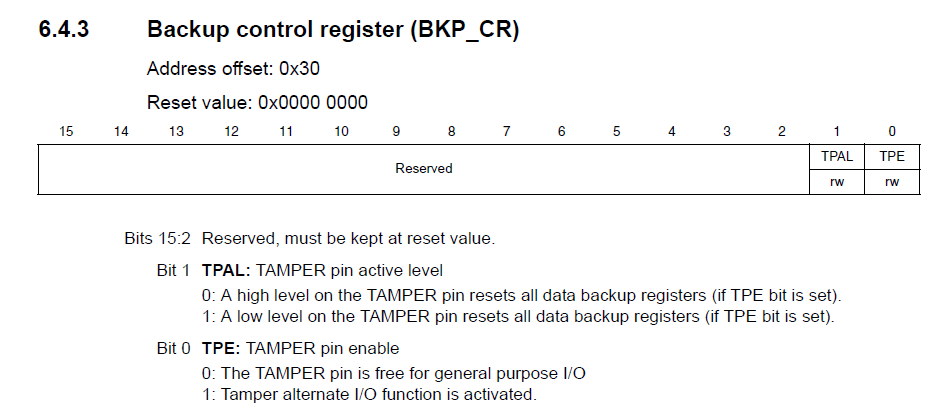

备份控制寄存器
-

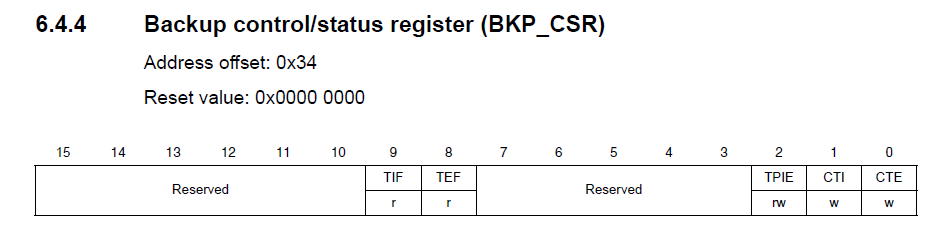

备份控制和状态寄存器
总结
首先整的来讲f103的电源方案并不复杂，需要关注的点在于低功耗模式，因为f103常常用于嵌入式设备，特别时消费级电子行业，对于低功耗有更高的要求，这部分是重点，对于备份寄存器简单了解即可。
