前言

蜂鸣器是嵌入式设备中最基础的音频输出器件，广泛应用于各类电子设备的提示音、报警音场景。本文从蜂鸣器的核心原理入手，区分有源与无源蜂鸣器的差异，结合 51 单片机实操，先通过简单代码实现基础发声测试，再深入讲解定时器中断驱动的音乐演奏逻辑，完整实现《Happy New Year》的播放，帮助初学者吃透蜂鸣器的驱动与音频控制核心。

一、应用场景

大部分的电子产品、家电（风扇、空调、电水壶）都会有蜂鸣器，用于提示设备的工作状态

二、原理

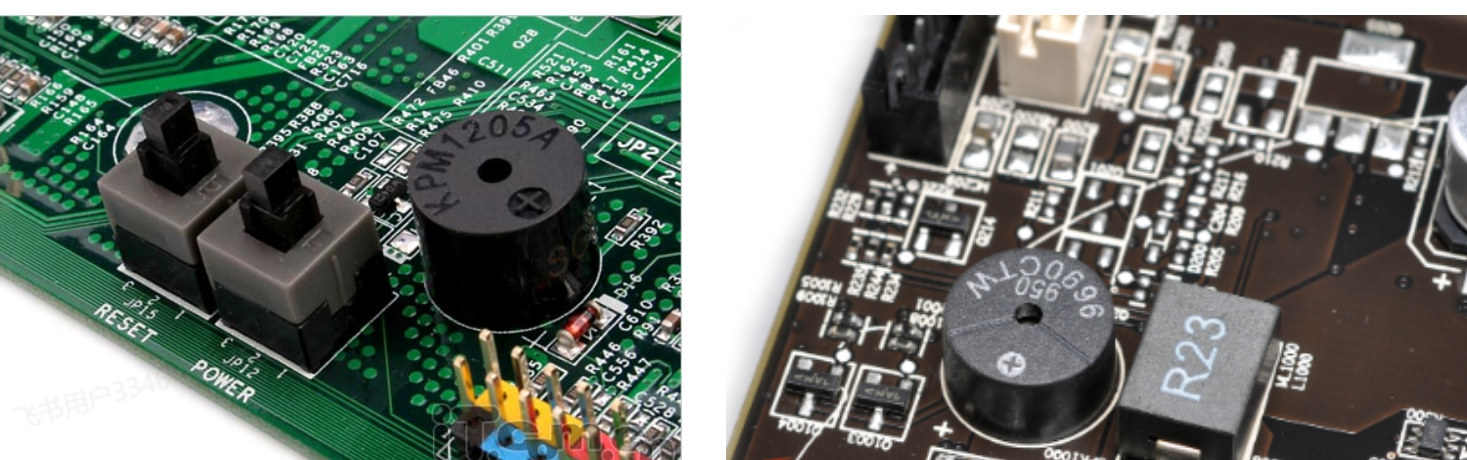

蜂鸣器是一种将电信号转换为声音信号的器件，常用来产生设备的按键音、报警音等提示信号。
蜂鸣器按驱动方式可分为有源蜂鸣器和无源蜂鸣器

有源蜂鸣器 ：内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定。
无源蜂鸣器：内部不带振荡源，需要控制器提供振荡脉冲才可发声，调整提供振荡脉冲的频率，可发出不同频率的声音。

注意： 蜂鸣器有正负极，顶部印有+号的为正极，若蜂鸣器引脚没剪，则长的为正极。

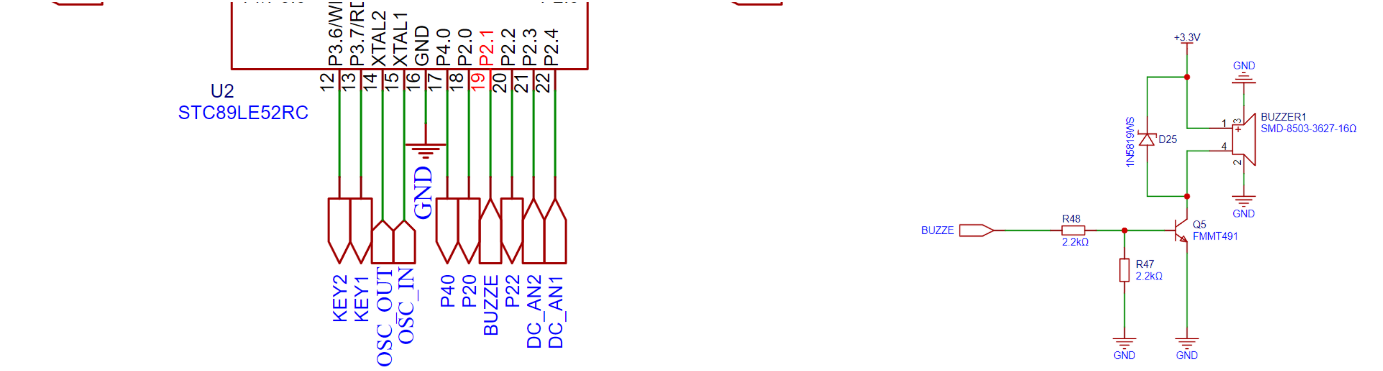

三、接线图

四、代码实现

4.1 测试代码

csharp 复制代码

#include<reg52.h>

sbit speak=P2^1;

//带参延时函数
void delay_ms(unsigned int xms)   //@12MHz
{
    unsigned int i, j;
    for(i=xms;i>0;i--)
    {
        for(j=124;j>0;j--)
        {}
    }
}

void main()
{
   while(1){
   speak=1;
   delay_ms(1);
   speak=0;
   delay_ms(1);
   }
}

4.2 音乐演奏（Happy New Year）

csharp 复制代码

#include <reg52.h>

#define uchar unsigned char
sbit speak = P2 ^ 1;
bit flag = 0; // 标志音乐输出脚电平的高低
uchar ptr = 0x00;
uchar high;
uchar low;

uchar code music[] = {
    0xfc, 0x44, 0x7f, 0xfc, 0x44, 0x7f, 0xfc, 0x44, 0xff, 0xfa, 0x68, 0xff,
    0xfd, 0x23, 0x7f, 0xfd, 0x23, 0x7f, 0xfd, 0x23, 0xff, 0xfc, 0x44, 0xff,
    0xfc, 0x44, 0x7f, 0xfd, 0x23, 0x7f, 0xfd, 0x82, 0xff, 0xfd, 0x82, 0xff,
    0xfd, 0x23, 0x7f, 0xfd, 0x23, 0x7f, 0xfc, 0xac, 0xff, 0xff, 0xff, 0xff,
    0xfc, 0xac, 0x7f, 0xfd, 0x23, 0x7f, 0xfd, 0x34, 0xff, 0xfd, 0x34, 0xff,
    0xfd, 0x23, 0x7f, 0xfc, 0xac, 0x7f, 0xfd, 0x23, 0xff, 0xfc, 0x44, 0xff,
    0xfc, 0x44, 0x7f, 0xfd, 0x23, 0x7f, 0xfc, 0xac, 0xff, 0xfa, 0x68, 0xff,
    0xfc, 0x0c, 0x7f, 0xfc, 0xac, 0x7f, 0xfc, 0x44, 0xff, 0xff, 0xff, 0xff,
    0x00}; // happy new year 歌曲

// 带参延时函数
void delay_ms(unsigned int xms) //@12MHz
{
    unsigned int i, j;
    for (i = xms; i > 0; i--)
    {
        for (j = 124; j > 0; j--)
        {
        }
    }
}

void Count1(void) interrupt 1
{
    TH0 = high;
    TL0 = low;
    if (flag == 0)
    {
        speak = 0;
        flag = 1;
    }
    else
    {
        speak = 1;
        flag = 0;
    }
}

void Init()
{
    TMOD = 0x01;
    EA = 1;
    ET0 = 1;
}

void main()
{
    uchar time;
    Init();
    TH0 = high;
    TL0 = low;
    while (1)
    {
        if (music[ptr] != 0xff && music[ptr] != 0x00)
        {
            TR0 = 0;
            speak = 1;
            delay_ms(10);
            high = music[ptr];
            low = music[ptr + 1];
            time = music[ptr + 2];
            TR0 = 1;
            delay_ms(time);
            ptr += 3;
        }
        else if (music[ptr] == 0xff)
        {
            time = music[ptr + 2];
            delay_ms(time);
            ptr += 3;
        }
        else
        {
            TR0 = 0;
            speak = 1;
            delay_ms(2000);
            ptr = 0;
        }
    }
}

总结与每日励志

✨本文从蜂鸣器原理、接线到代码实现，完整覆盖了 51 单片机驱动蜂鸣器的核心方法：从简单延时翻转电平发声，到定时器中断动态调整频率实现音乐播放，层层递进拆解音频控制逻辑。嵌入式学习没有捷径，每一行代码的调试、每一个音调的校准，都是技术积累的过程。✨保持耐心，深耕细节，小小的蜂鸣器也能奏响你嵌入式之路的精彩乐章！
