一、芯片核心定位

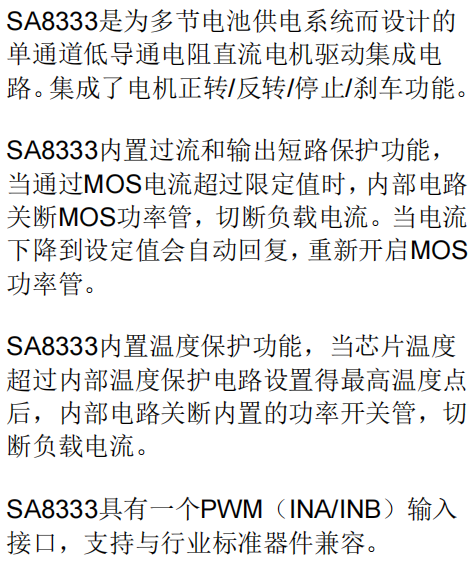

SA8333 是一款专为多节电池供电系统设计的单通道直流电机全桥驱动 芯片，集成低导通电阻功率MOS与完善保护机制 ，提供正转、反转、刹车、停止 四种工作模式，适用于智能硬件、电子锁等高集成度电机控制场景。
二、关键电气参数详解
电源电压特性：
- 工作电压范围：3.0V--20.0V 支持3-5节锂电池或适配器供电，推荐电压不超过18V。
欠压保护阈值：
- 上升时2.85V（典型值），下降时2.65V（典型值） 防止电池过放，保障系统可靠启停。
输出电流能力：
- SA8333S（SOP8）：持续5.5A，峰值11.0A
- SA8333E（ESOP8）：持续6.5A，峰值14.0A
两种封装满足不同散热与电流需求。
导通电阻与效率：
- 总导通电阻（高边+低边）：50mΩ（典型值） 低内阻设计显著降低导通损耗，提升系统效率与续航。
输入逻辑特性：

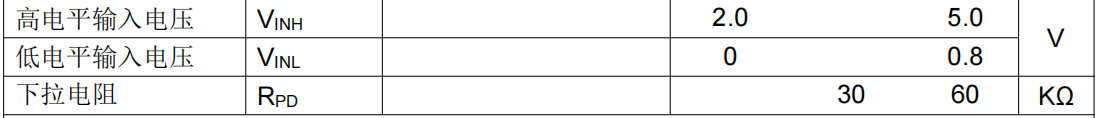

- 高电平阈值：>2.0V，兼容3.3V/5V逻辑
- 低电平阈值：<0.8V，内置30kΩ--60kΩ下拉电阻
确保输入悬空时处于确定状态，抗干扰能力强。
功耗特性：
- 待机电流（INA=INB=0）：<5μA 极低待机功耗，适合电池常供电设备。
- 工作电流：约2.3mA--4.0mA 动态功耗低，减轻电源负担。
保护功能参数：

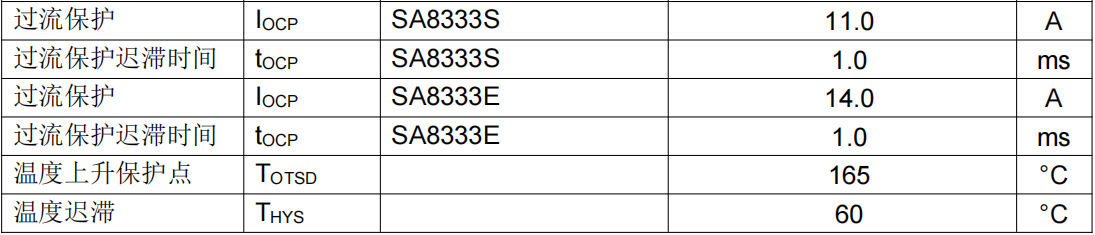

- 过流保护阈值：SA8333S为11.0A，SA8333E为14.0A 响应时间约1ms，逐周期限流，防止堵转损坏。

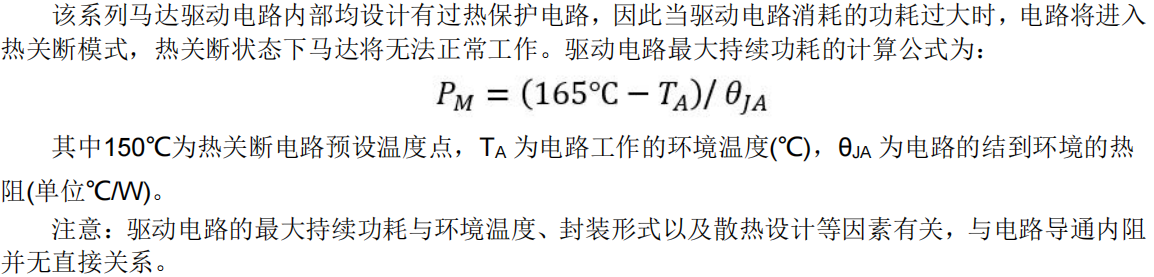

- 过温保护：关断点165°C，迟滞60°C 结温过高时自动关断，降温后自动恢复。
三、芯片架构与工作模式
全集成H桥架构：
- 内部集成四颗N沟道功率MOSFET，构成完整H桥，无需外部分立器件，极大简化PCB设计。

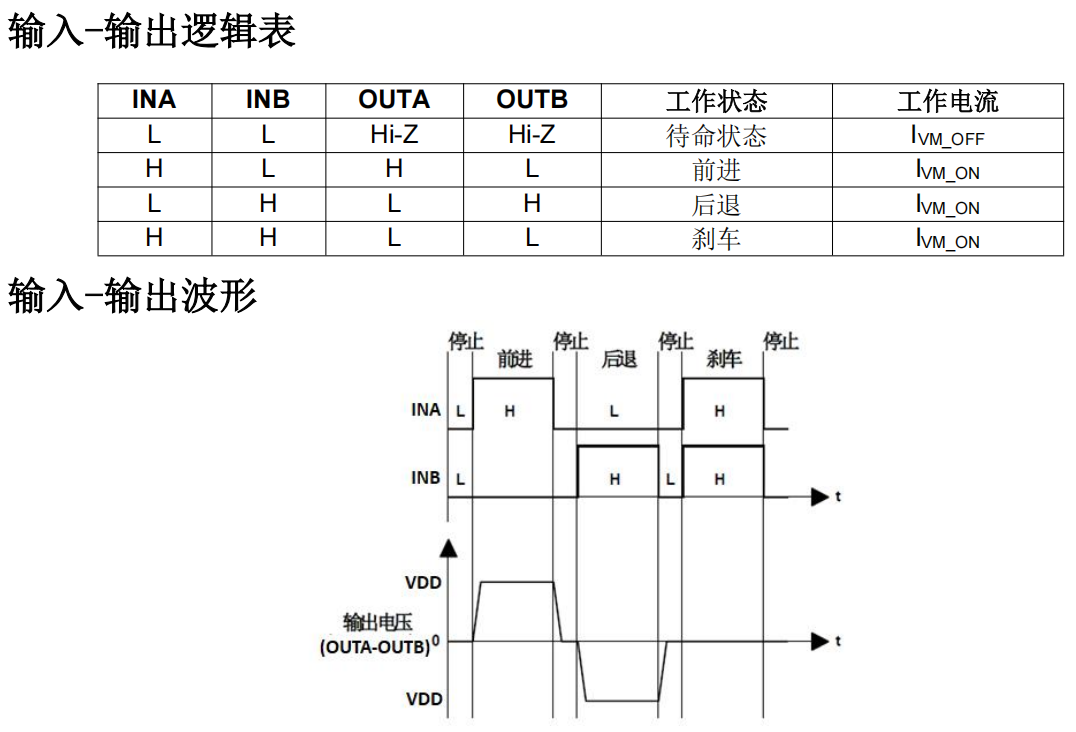

四种基础工作模式（由INA、INB控制）：
- 停止模式（0,0）：输出高阻，电机自由停止，芯片进入微安级待机。
- 正转模式（1,0）：OUTA为高，OUTB为低，电流从A流向B。
- 反转模式（0,1）：OUTB为高，OUTA为低，电流从B流向A。
- 刹车模式（1,1）：OUTA与OUTB均拉低，电机电感能量通过下管快速释放，实现电气制动。

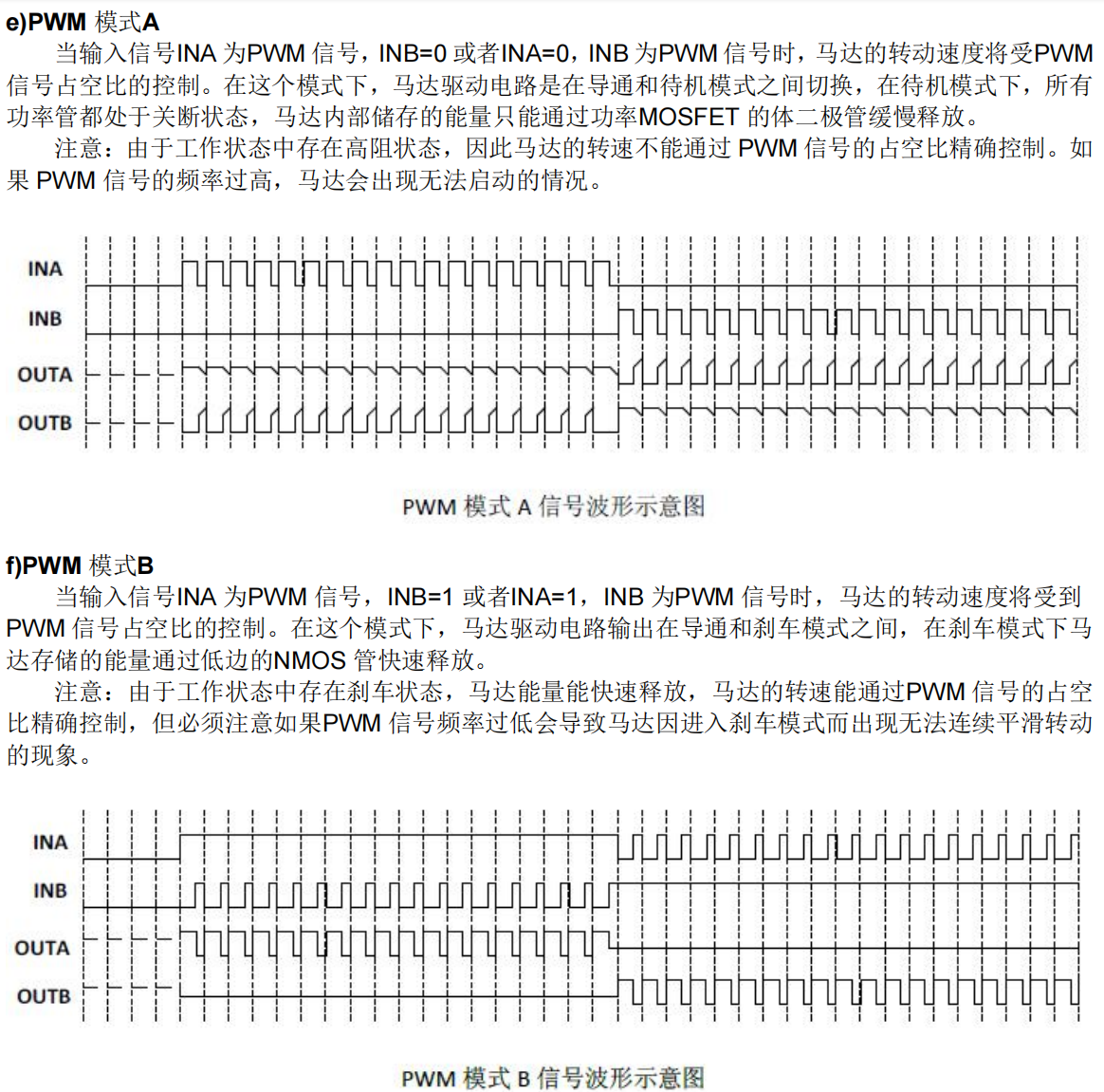

两种PWM调速模式：
- PWM模式A（单路PWM，另一路为0）：电机在驱动与高阻间切换，减速慢，低速控制性一般。
- PWM模式B（单路PWM，另一路为1）：电机在驱动与刹车间切换，减速快，转速控制精确，适用于中高频PWM（建议>20kHz）。
内置死区时间：
- 典型值300ns，彻底防止同侧上下管直通，避免瞬间大电流冲击。
四、应用设计要点
电源与去耦设计：

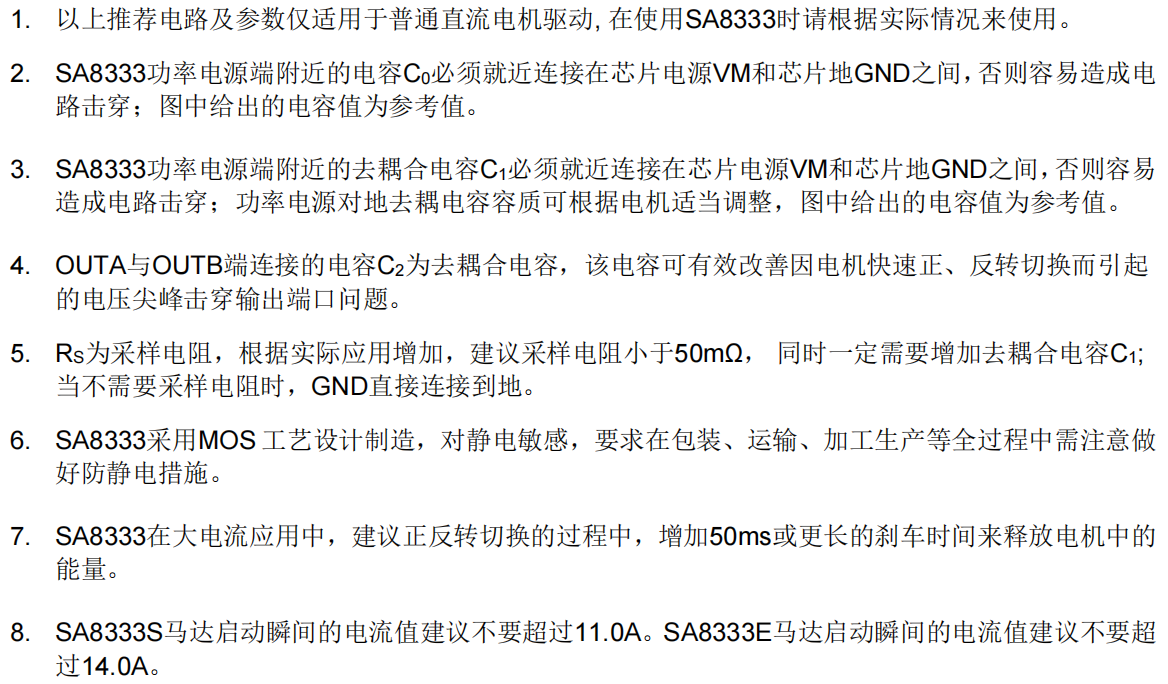

- VM引脚必须就近连接大容量储能电容（C0，10μF--220μF，随电压增高而增大）和高质量瓷介去耦电容（C1，0.1μF--1μF）。
- 输出端OUTA与OUTB之间建议并联0.1μF电容（C2），以吸收电机换向产生的电压尖峰。
PCB布局与散热：
- 所有功率回路（VM、OUTA、OUTB、PGND）走线需短而宽。
- 芯片底部散热焊盘（Thermal Pad）必须与PCB大面积铜箔焊接，并通过多过孔连接至内部地层，这是散热主路径。
- 两个PGND引脚（6、7）在芯片外部短接并连接至主功率地平面。
采样电阻（可选）：
- 如需外接电流采样电阻（Rs），建议阻值小于50mΩ，并需在VM与PGND间额外增加去耦电容C1。
电机匹配与保护：
- 电机堵转电流不应超过芯片峰值电流（S版11A，E版14A）。
- 正反转切换时，建议在方向变化间插入≥50ms的刹车或停止时间，以释放电机能量，减小电压冲击。

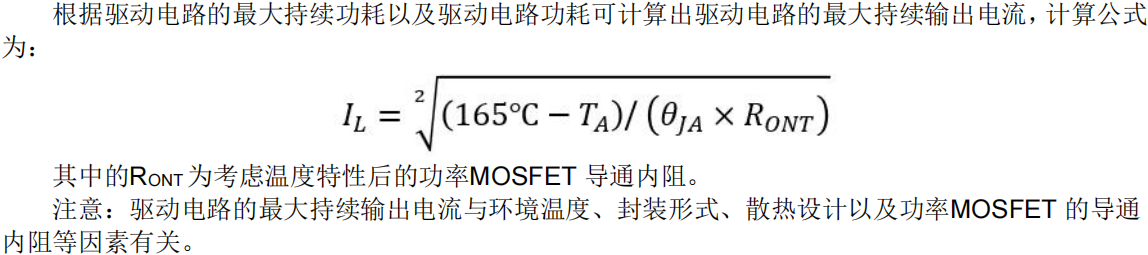

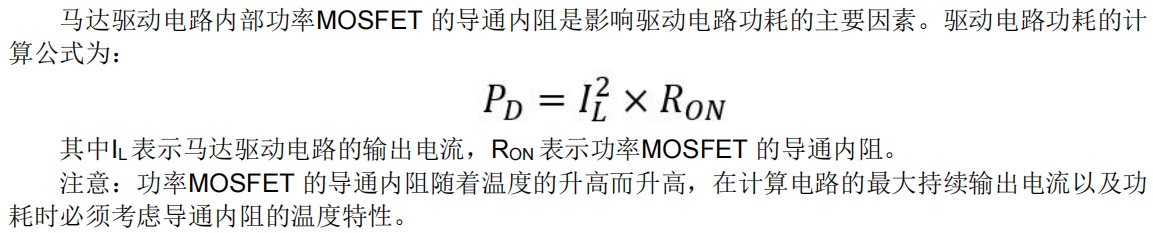

- 需根据电机内阻、环境温度和散热条件，利用芯片手册提供的公式核算最大持续输出电流，避免频繁触发过温保护。
五、典型应用场景
智能门锁与电子锁：
- 利用其小封装、低待机电流和集成刹车功能，实现锁舌的精确、安静驱动与节能待机。
智能家居执行器：
- 驱动窗帘电机、升降杆等设备，PWM模式B可实现平稳的速度调节。
便携式智能硬件：
- 在机器人、玩具、穿戴设备中驱动直流电机，宽电压范围适应电池电量变化。
六、调试与故障处理
电机抖动或无法启动：
- 检查PWM频率是否过高（模式A）或过低（模式B），建议范围5kHz-50kHz。
- 测量VM电压在电机启动时是否被拉得过低，检查储能电容C0是否足够。
芯片异常发热：
- 检查PCB散热设计，确保散热焊盘良好焊接。
- 核算电机工作电流是否持续超过芯片最大持续电流能力。
- 确认是否存在频繁正反转切换，适当增加中间刹车时间。
保护功能误触发：
- 检查电源网络是否有较大寄生电感导致电压尖峰，加强VM去耦。
- 确认环境温度是否过高，改善系统整体散热。
七、选型指南
- SA8333S (SOP8)：适用于空间受限、电流需求中等（持续5.5A以内）、散热条件一般的场景。
- SA8333E (ESOP8)：适用于电流需求较大（持续6.5A以内）、需要更佳散热性能的场景，热阻（θJA）仅为SOP8的一半（典型80°C/W）。
八、总结
SA8333 以其高集成度、极低的待机功耗、全面的保护功能和灵活的PWM控制模式 ，为电池供电的直流电机应用 提供了简洁高效的解决方案。其关键在于合理的电源与去耦设计、优化的PCB散热布局以及与电机特性的匹配 。正确运用刹车模式与PWM模式B，可显著提升系统控制性能与可靠性。
文档出处
本文基于必修科技SA8333芯片数据手册V1.1版本整理编写，结合直流电机驱动设计实践和应用注意事项。具体设计与选型请以官方最新数据手册为准，建议在实际应用中进行充分测试验证。
