Electron for 鸿蒙PC项目实战案例之散点图数据可视化应用

前言

本项目实现了一个基于Electron的散点图数据可视化应用，用于展示二维数据点的分布和关系。应用采用纯JavaScript实现，通过Canvas API直接绘制散点图，支持多种数据分布类型（正态分布、均匀分布、随机分布），提供交互式操作（拖拽平移、滚轮缩放、鼠标悬停数据提示），以及点大小调整等功能。应用架构遵循Electron的主进程-渲染进程模式，使用contextBridge安全暴露API，确保良好的性能和用户体验。

技术要点分析

1. Electron应用架构

采用主进程-渲染进程分离架构，主进程负责窗口管理和应用生命周期
使用preload.js进行进程间通信，通过contextBridge安全暴露API
渲染进程负责UI渲染和用户交互，保持与Node.js环境隔离

2. 散点图核心算法

实现多种数据分布生成算法：正态分布、均匀分布、随机分布
使用Box-Muller变换算法生成高质量的高斯随机数
实现数据点坐标转换系统，支持数据空间和画布空间的双向映射

3. 交互功能设计

实现鼠标拖拽平移视图功能
支持鼠标滚轮缩放操作，保持缩放中心不变
实现鼠标悬停时的数据点信息提示
提供数据点大小动态调整功能

4. 可视化渲染优化

使用Canvas绘图API实现高性能渲染
实现视图裁剪，只渲染可见区域内的数据点
根据数据点位置动态生成颜色，提高数据辨识度
优化坐标轴和刻度标签的绘制，支持不同缩放级别

5. 用户界面设计

采用响应式布局，适配不同屏幕尺寸
设计直观的控制面板，提供数据生成和视图控制功能
实现实时数据统计信息显示
提供清晰的视觉反馈和交互状态指示

核心代码解读

HTML结构

html 复制代码

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>97-scatter-plot</title>
    <link rel="stylesheet" href="../style.css">
</head>
<body>
    <div class="container">
        <!-- 应用头部 -->
        <header class="app-header">
            <h1>散点图数据可视化</h1>
        </header>

        <!-- 控制面板 -->
        <div class="control-panel">
            <div class="control-group">
                <label for="data-count">数据点数量:</label>
                <input type="number" id="data-count" min="10" max="1000" value="200">
            </div>
            <div class="control-group">
                <label for="distribution">分布类型:</label>
                <select id="distribution">
                    <option value="normal">正态分布</option>
                    <option value="uniform">均匀分布</option>
                    <option value="random">随机分布</option>
                </select>
            </div>
            <div class="control-group">
                <label for="point-size">点大小:</label>
                <input type="range" id="point-size" min="5" max="20" value="10">
                <span id="point-size-value">10</span>
            </div>
            <div class="button-group">
                <button id="generate-btn">生成数据</button>
                <button id="reset-btn">重置视图</button>
            </div>
        </div>

        <!-- 散点图容器 -->
        <div class="chart-container">
            <canvas id="scatter-chart"></canvas>
            <div class="chart-info">
                <div>数据点数量: <span id="points-count">0</span></div>
                <div>X轴范围: <span id="x-range">0 - 0</span></div>
                <div>Y轴范围: <span id="y-range">0 - 0</span></div>
            </div>
        </div>
    </div>

    <script src="../renderer.js"></script>
</body>
</html>

主进程代码

javascript 复制代码

const { app, BrowserWindow } = require('electron');
const path = require('path');

// 保持对窗口对象的全局引用
let mainWindow;

function createWindow() {
    // 创建浏览器窗口
    mainWindow = new BrowserWindow({
        width: 1000,
        height: 700,
        webPreferences: {
            preload: path.join(__dirname, 'src', 'preload.js'),
            nodeIntegration: false,
            contextIsolation: true
        },
        title: '散点图'
    });

    // 加载index.html文件
    mainWindow.loadFile(path.join(__dirname, 'src', 'index.html'));

    // 窗口关闭事件
    mainWindow.on('closed', () => {
        mainWindow = null;
    });
}

// 应用就绪事件
app.whenReady().then(() => {
    createWindow();

    // macOS上的特殊处理
    app.on('activate', () => {
        if (BrowserWindow.getAllWindows().length === 0) {
            createWindow();
        }
    });
});

// 应用窗口全部关闭事件
app.on('window-all-closed', () => {
    if (process.platform !== 'darwin') {
        app.quit();
    }
});

散点图核心渲染功能

javascript 复制代码

/**
 * 散点图渲染器类
 */
class ScatterPlotRenderer {
    constructor() {
        // 初始化配置和状态
        this.canvas = document.getElementById('scatter-chart');
        this.ctx = this.canvas.getContext('2d');
        this.data = [];
        this.transform = { x: 0, y: 0, scale: 1 };
        // 更多初始化代码...
    }

    /**
     * 生成正态分布数据
     */
    generateNormalData() {
        const data = [];
        const mean = 50;
        const stdDev = 15;

        for (let i = 0; i < this.config.dataCount; i++) {
            const x = this.gaussianRandom(mean, stdDev);
            const y = this.gaussianRandom(mean, stdDev);
            data.push({ x: Math.max(0, Math.min(100, x)), y: Math.max(0, Math.min(100, y)) });
        }

        return data;
    }

    /**
     * 高斯随机数生成（Box-Muller变换）
     */
    gaussianRandom(mean, stdDev) {
        let u = 0, v = 0;
        while(u === 0) u = Math.random();
        while(v === 0) v = Math.random();
        const z = Math.sqrt(-2.0 * Math.log(u)) * Math.cos(2 * Math.PI * v);
        return mean + z * stdDev;
    }

    /**
     * 数据坐标到画布坐标转换
     */
    dataToCanvas(dataX, dataY) {
        const xRange = this.xRange.max - this.xRange.min;
        const yRange = this.yRange.max - this.yRange.min;

        const canvasX = this.config.padding +
            ((dataX - this.xRange.min) / xRange) * (this.canvas.width - 2 * this.config.padding);
        const canvasY = this.canvas.height - this.config.padding -
            ((dataY - this.yRange.min) / yRange) * (this.canvas.height - 2 * this.config.padding);

        // 应用变换
        return {
            x: canvasX * this.transform.scale + this.transform.x,
            y: canvasY * this.transform.scale + this.transform.y
        };
    }

    /**
     * 渲染散点图
     */
    render() {
        // 清空画布
        this.ctx.clearRect(0, 0, this.canvas.width, this.canvas.height);

        // 保存当前状态并应用变换
        this.ctx.save();
        this.ctx.translate(this.transform.x, this.transform.y);
        this.ctx.scale(this.transform.scale, this.transform.scale);

        // 绘制坐标轴
        this.drawAxes();

        // 绘制数据点
        this.drawPoints();

        // 恢复状态
        this.ctx.restore();
    }

    /**
     * 处理鼠标滚轮缩放
     */
    handleWheel(e) {
        e.preventDefault();

        const scaleFactor = e.deltaY > 0 ? 0.9 : 1.1;
        const newScale = Math.max(0.1, Math.min(5, this.transform.scale * scaleFactor));

        // 计算鼠标位置
        const rect = this.canvas.getBoundingClientRect();
        const mouseX = e.clientX - rect.left;
        const mouseY = e.clientY - rect.top;

        // 调整平移以保持缩放中心不变
        const scaleRatio = newScale / this.transform.scale;
        this.transform.x = mouseX - (mouseX - this.transform.x) * scaleRatio;
        this.transform.y = mouseY - (mouseY - this.transform.y) * scaleRatio;

        this.transform.scale = newScale;
        this.render();
    }
}

预加载脚本

javascript 复制代码

const { contextBridge } = require('electron');

// 暴露给渲染进程的API
contextBridge.exposeInMainWorld('electronAPI', {
    // 提供数据验证工具函数
    scatterPlotUtils: {
        validateData: (data) => {
            if (!Array.isArray(data)) {
                throw new Error('数据必须是数组格式');
            }

            const invalidPoints = data.filter(point =>
                typeof point !== 'object' ||
                point === null ||
                typeof point.x !== 'number' ||
                typeof point.y !== 'number' ||
                isNaN(point.x) ||
                isNaN(point.y)
            );

            if (invalidPoints.length > 0) {
                throw new Error(`发现 ${invalidPoints.length} 个无效的数据点`);
            }

            return true;
        }
    }
});

运行说明

安装依赖：npm install
启动应用：npm start

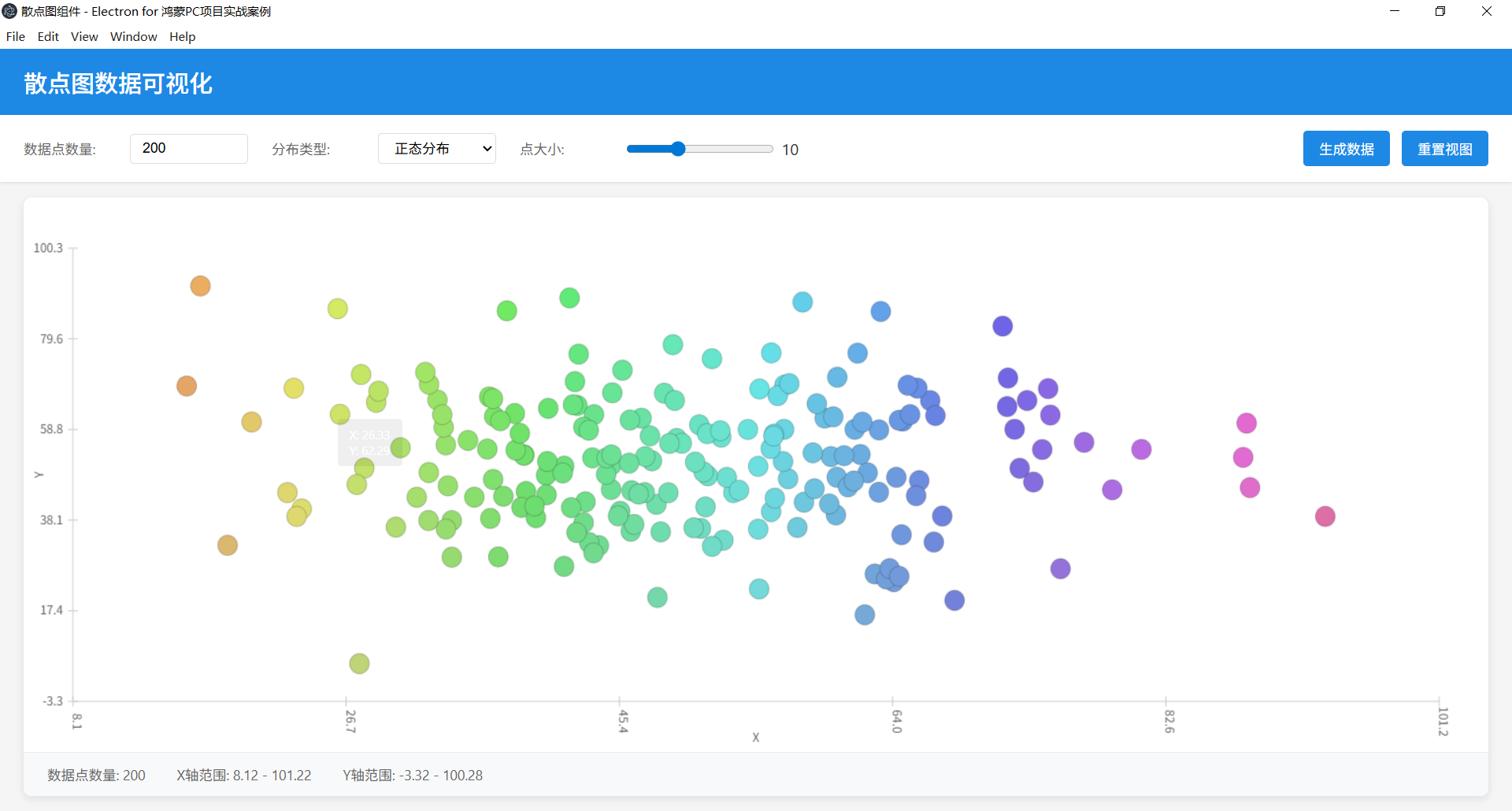

应用提供了直观的用户界面，用户可以通过控制面板调整以下参数：

数据点数量：控制散点图中显示的数据点总数
分布类型：选择数据点的分布模式（正态分布、均匀分布、随机分布）
点大小：调整数据点的显示大小
生成数据按钮：根据当前配置生成新的散点图数据
重置视图按钮：恢复初始视图状态

用户可以通过鼠标与散点图进行交互：

拖拽鼠标：平移视图
滚轮滚动：缩放视图
悬停在数据点上：查看具体的坐标值

应用底部显示了当前散点图的统计信息，包括数据点数量、X轴和Y轴的数据范围，帮助用户更好地理解数据分布情况。

鸿蒙PC适配改造指南

1. 环境准备

系统要求：Windows 10/11、8GB RAM以上、20GB可用空间
工具安装 ：

DevEco Studio 5.0+（安装鸿蒙SDK API 20+）
Node.js 18.x+

2. 获取Electron鸿蒙编译产物

登录Electron 鸿蒙官方仓库
下载Electron 34+版本的Release包（.zip格式）
解压到项目目录，确认electron/libs/arm64-v8a/下包含核心.so库

3. 部署应用代码

将Electron应用代码按以下目录结构放置：

plaintext 复制代码

web_engine/src/main/resources/resfile/resources/app/
├── main.js
├── package.json
└── src/
    ├── index.html
    ├── preload.js
    ├── renderer.js
    └── style.css

4. 配置与运行

打开项目：在DevEco Studio中打开ohos_hap目录
配置签名 ：

进入File → Project Structure → Signing Configs
自动生成调试签名或导入已有签名
连接设备 ：

启用鸿蒙设备开发者模式和USB调试
通过USB Type-C连接电脑
编译运行：点击Run按钮或按Shift+F10

5. 验证检查项

✅ 应用窗口正常显示
✅ 窗口大小可调整，响应式布局生效
✅ 控制台无"SysCap不匹配"或"找不到.so文件"错误
✅ 动画效果正常播放

跨平台兼容性

平台	适配策略	特殊处理
Windows	标准Electron运行	无特殊配置
macOS	标准Electron运行	保留dock图标激活逻辑
Linux	标准Electron运行	确保系统依赖库完整
鸿蒙PC	通过Electron鸿蒙适配层	禁用硬件加速，使用特定目录结构

鸿蒙开发调试技巧

1. 日志查看

在DevEco Studio的Log面板中过滤"Electron"关键词，查看应用运行日志和错误信息。

2. 常见问题解决

"SysCap不匹配"错误：检查module.json5中的reqSysCapabilities，只保留必要系统能力
"找不到.so文件"错误：确认arm64-v8a目录下四个核心库文件完整
窗口不显示：在main.js中添加app.disableHardwareAcceleration()
动画卡顿：简化CSS动画效果，减少重绘频率
