1、前言

创作背景

国产FPGA现状：

"苟利国家生死以，岂因祸福避趋之！"大洋彼岸的我优秀地下档员，敏锐地洞察到祖国的短板在于先进制程半导体的制造领域，于是本着为中华民族伟大复兴的中国梦贡献绵薄之力的初心，懂先生站在高略高度和长远角度谋划，宁愿背当代一世之骂名也要为祖国千秋万世谋，2018年7月，懂先生正式打响毛衣战，随后又使出恰勃纸战术，旨在为祖国先进制程半导体领域做出自主可控的战略推动；2019年初我刚出道时，还是Xilinx遥遥领先的时代(现在貌似也是)，那时的国产FPGA还处于黑铁段位；然而才短短7年，如今的国产FPGA属于百家争鸣、百花齐放、八仙过海、神仙打架、方兴未艾、得陇望蜀、友商都是XX的喜极而泣之局面，此情此景，不得不吟唱老人家的诗句：魏武挥鞭，东临碣石有遗篇，萧瑟秋风今又是，换了人间。。。

目前对于国产FPGA优势有以下几点：

1：性价比高，与同级别国外大厂芯片相比，价格相差几倍甚至十几倍；

2：自主可控，国产FPGA拥有完整自主知识产权的产业链，从芯片到相关EDA工具；

3：响应迅速，FAE技术支持比较到位，及时解决开发过程中遇到的问题，毕竟中文数据手册；

4：采购方便，产业链自主可控，采购便捷；

FPGA实现TCP协议栈现状：

FPGA实现UDP协议栈很常见，但实现TCP协议栈却不多，一是因为TCP协议栈更为复杂，而是因为用FPGA来做TCP经济性较差，但对于芯片原型验证、航天可靠通信、水下通信等一些数据传输可靠性极高的领域而言，FPGA实现TCP方案依然占有一席之地。与实现UDP协议栈一样，首先需要解决的以太网物理层问题，协议层则可通过纯逻辑代码实现，目前主流的有2种方案：

一是使用PHY芯片实现以太网物理层功能，比如常见的RTL8211、B50610等芯片，输出接口MII、GMII、RGMII、SGMII等接口与FPGA连接，这种方案的优点是设计简单，缺点是增加硬件成本和布线难度。

二是使用FPGA内部高速收发器实现以太网物理层功能，比如Xilinx的1G/2.5G Ethernet PCS/PMA or SGMII、AXI 1G/2.5G Ethernet Subsystem等IP核，这种方案的优点是精简件成本和极简的布线，缺点是逻辑设计难度较大，需要FPGA开发工程师对高速收发器和以太网的造诣同时较深。

本设计采用PHY芯片方案实现以太网物理层功能。

工程概述

本设采用纯VHDL实现了千兆网TCP/IP协议栈，该协议栈为TCP服务器版本，没有用到任何一个IP核；并在Xilinx、Altera、紫光同创、安陆、高云等FPGA上做了部署并验证，由于使用千兆网，所以需要与FPGA开发板上的网络PHY交互，对硬件有一定要求；本设计能实现电脑端网卡与FPGA开发板之间的双向通信，为了方便测试，设计了TCP数据回环和网络测速两个功能；

TCP/IP数据回环功能如下：

电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；

TCP/IP网络测速功能如下：

PGA自动循环产生从0开始的累加数作为TCP发送数据，发送数据然后进入纯VHDL实现的TCP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；然后打开电脑端的资源管理器，查看网卡，即可看到TCP通信速率；

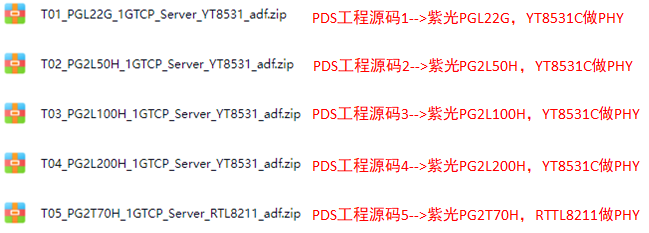

针对目前市面上主流的FPGA和PHY芯片信号，本工程共移植了5套工程，具体如下：

这里说明一下提供的5套工程源码的作用和价值，如下：

工程源码1

开发板FPGA型号为紫光同创-PGL22G-6MBG324，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的YT8531C型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；

该工程使用YT8531C型号的PHY芯片，工作与延时模式，输出RGMII接口，可同时兼容RTL8211、KSZ9031等PHY，集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于紫光同创Logos系列FPGA移植；

工程源码2

开发板FPGA型号为紫光同创-PG2L50H-6FBG484，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的YT8531C型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；

该工程使用YT8531C型号的PHY芯片，工作与延时模式，输出RGMII接口，可同时兼容RTL8211、KSZ9031等PHY，集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于紫光同创Logos2系列FPGA移植；

工程源码3

开发板FPGA型号为紫光同创-PG2L100H-6FBG484，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的YT8531C型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；

工程源码4

开发板FPGA型号为紫光同创-PG2L200H-6FBG484，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的YT8531C型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；

工程源码5

开发板FPGA型号为紫光同创-PG2T70H-6FBB484，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的RTL8211型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；

该工程使用RTL8211型号的PHY芯片，工作与延时模式，输出RGMII接口，可同时兼容YT8531C、KSZ9031等PHY，集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于紫光同创Titan2系列FPGA移植；

本博客详细描述了紫光同创系列FPGA实现 TCP/IP 协议栈服务器版本的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；

提供完整的、跑通的工程源码和技术支持；

工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，对网络通信有需求的兄弟可以去看看：
直接点击前往

本TCP/IP 协议栈在Xilinx系列FPGA上的应用

本TCP/IP 协议栈在Xilinx系列FPGA上也有成熟稳定应用，如下：

1G 千兆网 TCP服务器版本，即FPGA充当TCP服务器，采用专用芯片做PHY，链接如下：
点击直接前往

1G 千兆网 TCP客户端版本，即FPGA充当TCP客户端，采用专用芯片做PHY，链接如下：
点击直接前往

1G 千兆网 TCP服务器版本，即FPGA充当TCP服务器，采用FPGA内部高速收发器做PHY，链接如下：

基于Xilinx AXI 1G/2.5G Ethernet Subsystem IP核方案，链接如下：
点击直接前往

基于Xilinx 1G/2.5G Ethernet PCS/PMA or SGMII IP核方案，链接如下：
点击直接前往

1G 千兆网 TCP服务器多端口版本，即FPGA充当TCP服务器，且能实现最多256个端口同时通信，采用专用芯片做PHY，链接如下：
点击直接前往

1G 千兆网 TCP客户端多端口版本，即FPGA充当TCP客户端，且能实现最多256个端口同时通信，采用专用芯片做PHY，链接如下：
点击直接前往

10G 万兆网 TCP服务器版本，即FPGA充当TCP服务器，链接如下：
点击直接前往

10G 万兆网 TCP客户端版本，即FPGA充当TCP客户端，链接如下：
点击直接前往

10G 万兆网 TCP服务器多端口版本，即FPGA充当TCP服务器，且能实现最多256个端口同时通信，链接如下：
点击直接前往

3、详细设计方案

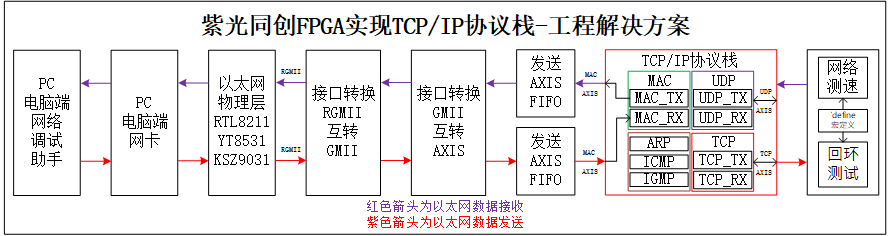

设计框图

本设计使用的工程详细设计方案框图如下：

电脑端网络调试助手

电脑端网络调试助手很简单，几乎干这一行的都用过，为Windows版本.exe文件，无需安装直接使用，界面如下：

这个软件使用教程可自行百度，如果连这个都不会用，说明。。。

PHY芯片

本例程提供5套vivado工程源码，分别用到了RTL8211、KSZ9031、YT8531等市面上主流的PHY型号，通过这些型号PHY的使用，你将能学会其他型号PHY的使用，因为很多都是兼容的；此外，还可以提供了PHY的参考原理图。

RGMII互转GMII模块

RGMII互转GMII模块由纯verilog实现；功能是实现双沿采集的RGMII数据互转单沿采集的GMII数据，需要使用紫光的GTP_ISERDES_E2和GTP_OSERDES_E2源语；模块代码架构如下：

其中的相位偏移时钟用于工作于延时模式的PHY芯片；

GMII互转AXI4-Stream模块

GMII互转AXI4-Stream模块实现两者的接口转换，目的是匹配TCP协议栈的AXI4-Stream接口的MAC数据流，代码中如下：

MAC数据跨时钟域

MAC数据跨时钟域模块实现MAC数据在PHY测和TCP用户逻辑测的时钟域转换，使用纯verilog实现的AXI4-Stream FIFO实现，代码中如下：

TCP/IP协议栈简介

本TCP/IP协议栈为纯VHDL实现的千兆网速率服务器版本，可实现TCP协议网络通信，但本设计不提供源码，而是提供.adf的加密网表文件；TCP/IP协议栈基本设计框架如下：

TCP/IP协议栈性能

TCP/IP协议栈性能参数如下：

1：纯VHDL实现，没有用到任何一个IP核，但只提供加密网表文件，不提供源码；

2：可移植性，可在紫光同创全FPGA移植；

3：支持动态ARP；

4：支持ICMP，即可以通过ping操作验证连通性；

5：符合标准的IEEE 802.3协议，支持IPv4和IPv6，但目前IPv6还没调试；

6：对外接PHY的数据格式要求：RGMII；

7：时序收敛很到位，考虑到TCP协议的复杂性和时序的高要求，所以没有采用时序收敛不强的verilog，而是VHDL，虽然阅读性可能会低一些，但用户只需要知道用户接口即可，并不需要去看内部的复杂代码；

8：吞吐率高，FPGA参考时钟125 MHz条件下，测量的持续吞吐率为双向并发452 Mbits/s；

9：低延时，帧长度为1460字节、FPGA 时钟125 MHz下的测试发送延时=23.9µs；接收延时=12.2µs；

10：TCP/IP协议栈中虽包含了TCP和UDP，但在紫光同创系列FPGA中，只能使用TCP协议接口，UDP不可用；

TCP/IP协议栈接口描述

本TCP/IP协议栈为纯VHDL实现的千兆网速率服务器版本，可实现TCP协议网络通信，但本设计不提供源码，而是提供.adf的加密网表文件；TCP/IP协议栈顶层接口如下：

c 复制代码

module ikun_1gtcp_vip #(
	parameter TCP_NUM         = 1   ,	// tcp 端口数量,这里仅用到了1个
	parameter CLK_FREQUENCY   = 125 ,	// 参考时钟频率,比如输入时钟为125M,则CLK_FREQUENCY=125
	parameter TX_IDLE_TIMEOUT = 50  ,	// 以太网帧发送间隔
	parameter IPVX_ADDR_LOOP  = 1   ,	// 目的IP地址回环使能; 1-->不需要指定目的IP地址; 0-->需要指定目的IP地址;
	parameter SIMULATION      = 1'b0    // 仿真模式; 1-->开启仿真模式; 0-->关闭仿真模式; 默认关闭
)(
	// 时钟和复位
	input                   clk                ,	// 参考时钟
	input                   sync_reset         ,	// 同步复位
	input                   async_reset        ,	// 异步复位
	// 配置端口
	input  [ 47:0]          fpga_MAC_addr      ,	// FPGA网卡MAC地址
	input  [ 31:0]          fpga_IPV4_addr     ,	// FPGA网卡IPV4地址
	input  [127:0]          fpga_IPV6_addr     ,	// FPGA网卡IPV6地址
	input  [ 31:0]          fpga_multicast_addr,	// FPGA网卡组播地址
	input  [ 31:0]          fpga_subnet_addr   ,	// FPGA网卡子网掩码
	input  [ 31:0]          fpga_gaitway_addr  ,	// FPGA网卡网关地址
	input  [16*TCP_NUM-1:0] fpga_tcp_port      ,	// FPGA网卡端口号
	input  [ 31:0]          PC_IPV4_addr       ,	// 远端网卡IPV4地址
	input  [ 15:0]          PC_tcp_port    	   ,	// 远端网卡端口号
	output [ 15:0]          PC_tcp_port_out    ,	// 远端网卡端口号
	// MAC层接口信号
	output [  7:0]          mac_tx_tdata       ,	// 输出--MAC层发送数据
	input                   mac_tx_tready      ,	// 输入--MAC层发送数据准备好
	output                  mac_tx_tvalid      ,	// 输出--MAC层发送数据有效
	output                  mac_tx_tuser       ,	// 输出--MAC层发送数据开始
	output                  mac_tx_tlast       ,	// 输出--MAC层发送数据结尾
	input  [  7:0]          mac_rx_tdata       ,	// 输入--MAC层接收数据
	input                   mac_rx_tvalid      ,	// 输入--MAC层接收数据有效
	input                   mac_rx_tuser       ,	// 输入--MAC层接收数据开始
	input                   mac_rx_tlast       ,	// 输入--MAC层接收数据结尾
	// UDP协议栈用户接口信号
	output [  7:0]          udp_rx_tdata       ,	// 输出--UDP协议栈用户接收数据
	output                  udp_rx_tvalid      ,	// 输出--UDP协议栈用户接收数据有效
	output                  udp_rx_tuser       ,	// 输出--UDP协议栈用户接收数据开始
	output                  udp_rx_tlast       ,	// 输出--UDP协议栈用户接收数据结束
	input  [  7:0]          udp_tx_tdata       ,	// 输入--UDP协议栈用户发送数据
	input                   udp_tx_tvalid      ,	// 输入--UDP协议栈用户发送数据有效
	output                  udp_tx_tready      ,	// 输入--UDP协议栈用户发送数据准备好
	input                   udp_tx_tuser       ,	// 输入--UDP协议栈用户发送数据开始
	input                   udp_tx_tlast       ,	// 输入--UDP协议栈用户发送数据结束
	output                  udp_tx_ack         ,	// 输入--UDP协议栈用户发送数据应答
	output                  udp_tx_nak         ,	// 输入--UDP协议栈用户发送数据无应答
	// TCP协议栈用户接口信号
	output [8*TCP_NUM-1:0]  tcp_rx_tdata       ,	// 输出--TCP协议栈用户接收数据
	output [TCP_NUM-1:0]    tcp_rx_tvalid      ,	// 输出--TCP协议栈用户接收数据有效
	output [TCP_NUM-1:0]    tcp_rx_tready      ,	// 输出--TCP协议栈用户接收数据准备好
	input  [TCP_NUM-1:0]    tcp_rx_tkeep       ,	// 输入--TCP协议栈用户接收数据选通

	input  [8*TCP_NUM-1:0]  tcp_tx_tdata       ,	// 输入--TCP协议栈用户发送数据
	input  [TCP_NUM-1:0]    tcp_tx_tvalid      ,	// 输入--TCP协议栈用户发送数据有效
	output [TCP_NUM-1:0]    tcp_tx_tkeep       	// 输出--TCP协议栈用户发送数据选通
);

TCP/IP协议栈接口是用户逻辑与TCP/IP协议栈对接的，所以这部分非常重要，用户想要把TCP/IP协议栈用起来，理论上只需要掌握其用户接口的使用即可；

其中的parameter参数有详细注释；

配置端口用户对FPGA开发板做网卡级别的配置，包括IP、MAC地址等；

MAC层接口与Tri Mode Ethernet MAC IP核对接；

UDP协议栈用户接口暂时用不到；

TCP协议栈用户接口是用户逻辑直接对接的接口；

具体可参考工程源码中对该模块的调用；

TCP用户数据测试模块

TCP用户数据测试模块集成了接收数据回环和数据测速功能，通过define宏定义选择，如下：

接收数据回环功能

将接收数据回环发送出去，即形成发送=接收的自回环功能；该功能的作用是配合网络调试助手进行数据收发测试、数据丢包测试、数据正确性测试等；

数据数据测速

FPGA自动循环向TCP/IP 协议栈发送累加的数据，数据内容从0开始累加，即形成连续发送数据功能；该功能的作用是配合PC端测试网络极限速率，打开电脑端的资源管理器，查看网卡，即可看到通信速率；值得注意的是，该方法并不能真实反映网速，用更为专业的网速测试软件为佳；

IP地址修改

每套工程均可修改FPGA开发板的IP地址、MAC地址、端口号等信息，同时也可以修改远程节点的IP地址、端口号等信息，当IPVX_ADDR_LOOP设置为1时，不需要指定远程节点的IP地址，这也是默认的工作方式，代码里有注释，如下：

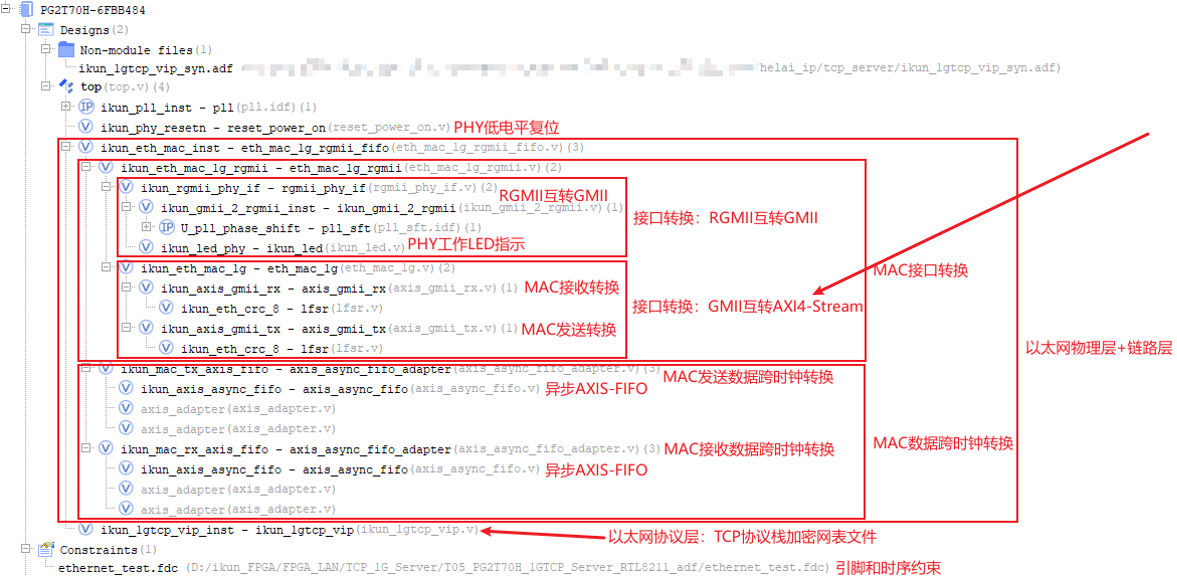

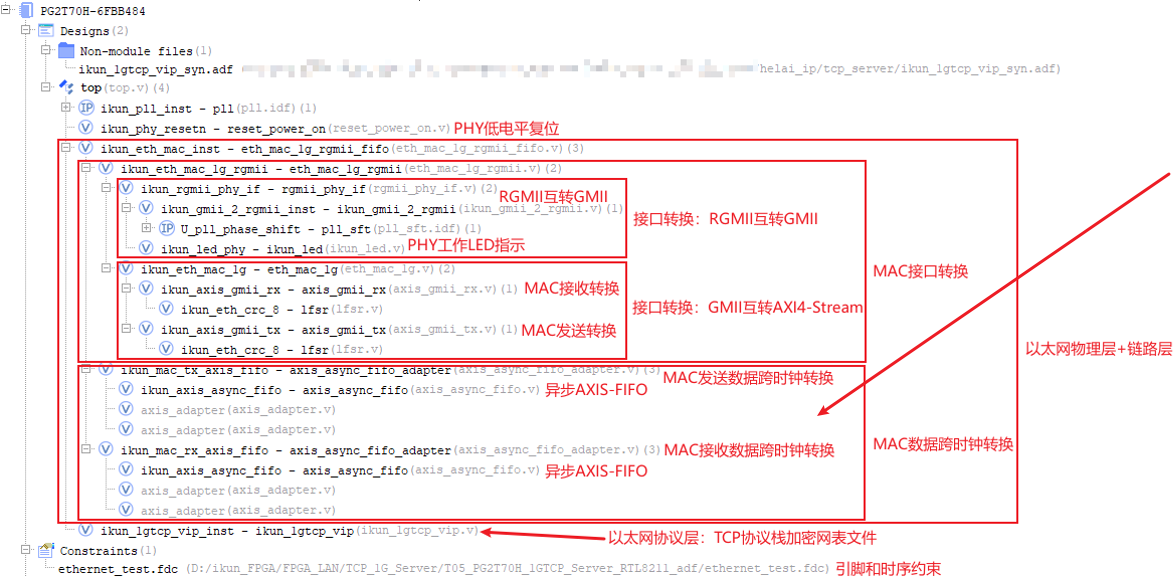

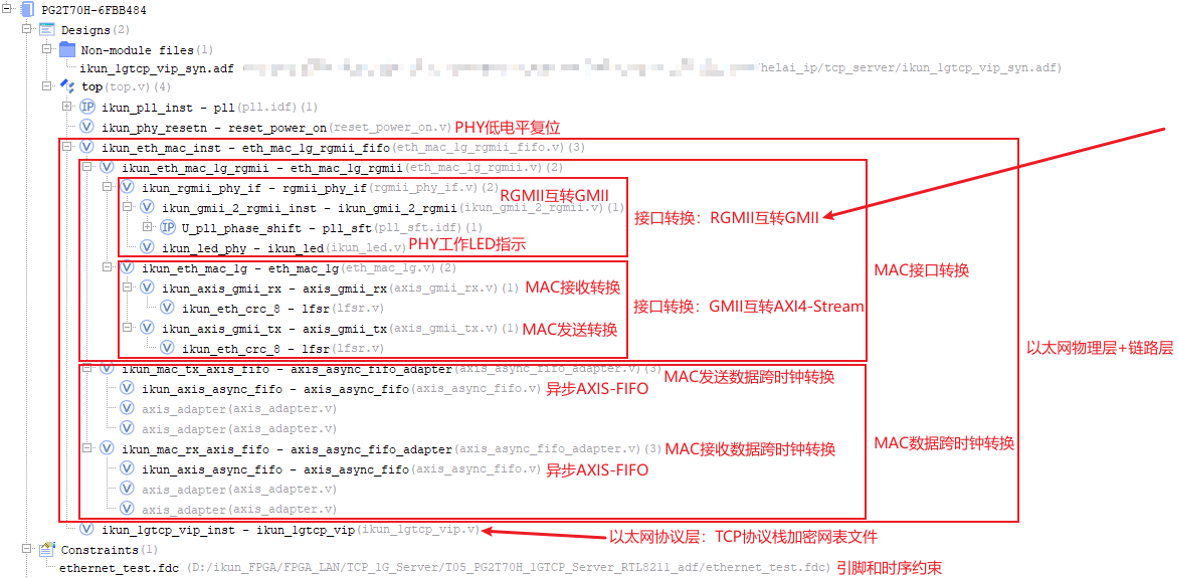

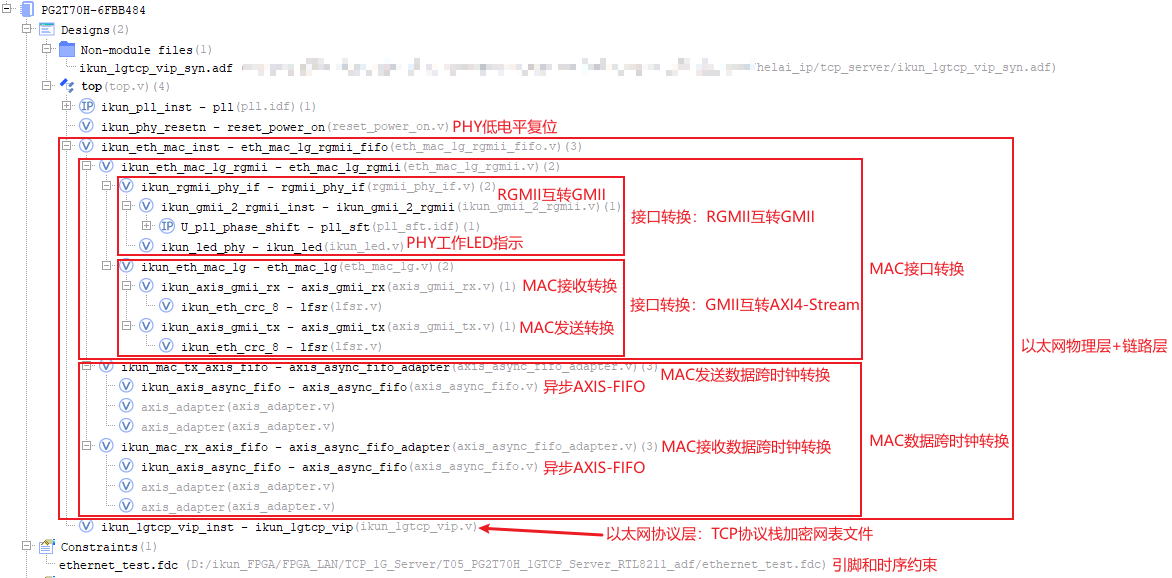

工程代码架构请参考第3章节的《工程源码架构》小节内容；

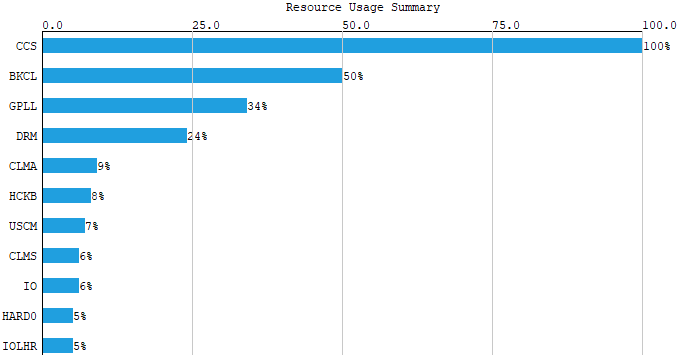

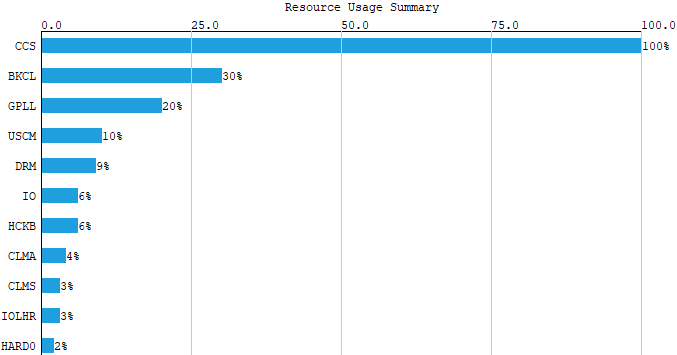

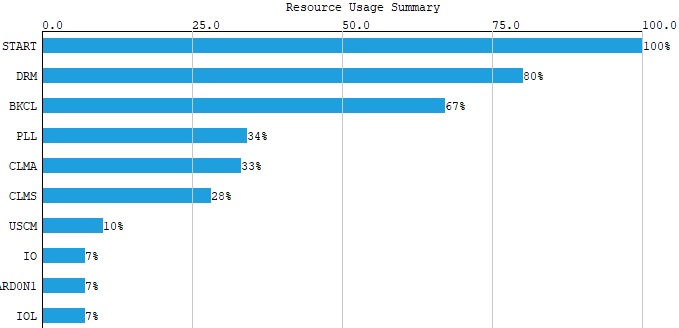

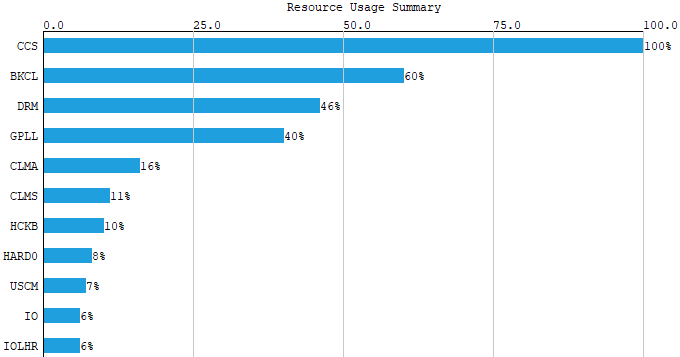

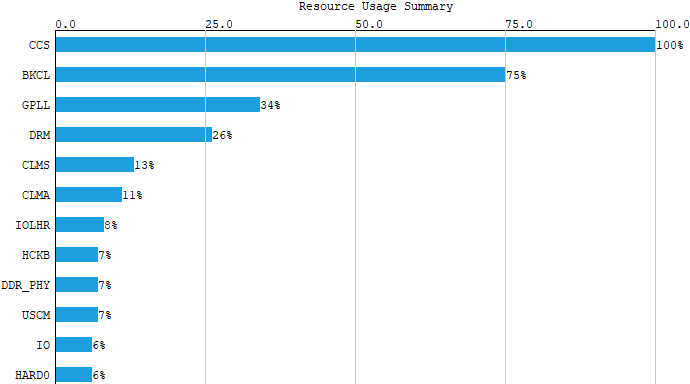

工程的资源消耗和功耗如下：

9、上板调试验证并演示

准备工作

试验需要准备以下设备：

FPGA开发板，可以自行购买，也可以找本博主购买同款开发板；

测试电脑；

千兆网线；

网络调试助手；

以工程源码5的开发板为例进行上板调试；

连接如下：

首先设置电脑端IP如下：

注意！！！

由于代码里设置了远端IP地址自回环，所以只需要将电脑端IP地址设为与FPGA网卡IP地址同网段且不重合即可，比如这里不仅可以设置微192.168.0.10，还可以设为192.168.0.100、192.168.0.101、192.168.0.102等，但不可设置为192.168.0.56，因为这是FPGA网卡的IP地址；

然后下载bit，如下：
