在Unreal Engine 5（UE5）中，编辑器的布局和用户界面是可以通过配置文件自定义的，以适应不同用户的工作习惯和任务需求。这种自定义能力在UE4ClassicLayout.ini文件中得到了体现，它允许用户将UE5编辑器的布局设置回Unreal Engine 4（UE4）的经典布局。本文将对该文件进行详细、专业且深入的源码解读分析。

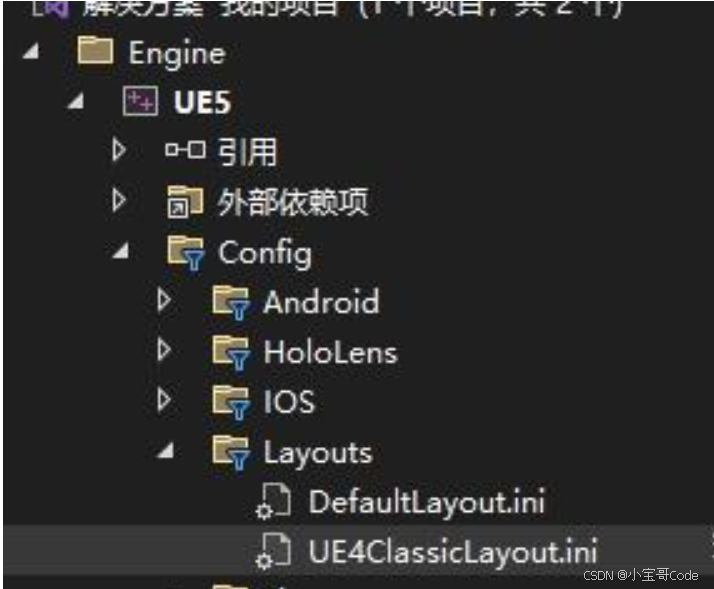

UE4ClassicLayout.ini文件
[EditorLayouts]
; 编辑器布局配置的部分
; 定义了UE4经典布局的名称和描述，利用NSLOCTEXT函数进行本地化。
LayoutName=NSLOCTEXT("LayoutNamespace", "UE4_Classic_Layout", "UE4 Classic Layout")
LayoutDescription=NSLOCTEXT("LayoutNamespace", "The_default_UE4_layout", "The default UE4 layout")
; https://zhida.zhihu.com/search?content_id=239260577&content_type=Article&match_order=1&q=UnrealEd_Layout_v1.5&zhida_source=entity布局配置的具体内容。
UnrealEd_Layout_v1.5=(
"Type": "Layout", ; 布局类型
"Name": "UnrealEd_Layout_v1.5", ; 布局名称
"PrimaryAreaIndex": 0, ; 主区域索引
"Areas": [ ; 区域数组，定义了编辑器的多个区域
(
"SizeCoefficient": 1, ; 区域大小系数
"Type": "Area", ; 区域类型
"Orientation": "Orient_Horizontal", ; 区域方向为水平
"WindowPlacement": "Placement_NoWindow", ; 窗口放置方式
"Nodes": [ ; 区域内的节点数组
(
"SizeCoefficient": 2, ; 节点大小系数
"Type": "Stack", ; 节点类型为堆栈
"HideTabWell": false, ; 是否隐藏标签井
"ForegroundTab": "LevelEditor", ; 前景标签
"Tabs": [ ; 标签页数组
(
"TabId": "LevelEditor", ; 标签页ID
"TabState": "OpenedTab" ; 标签页状态
),
(
"TabId": "DockedToolkit", ; 标签页ID
"TabState": "ClosedTab" ; 标签页状态
)
]
)
]
),
... ; 后续布局配置省略
]
)
; https://zhida.zhihu.com/search?content_id=239260577&content_type=Article&match_order=1&q=LevelEditor_Layout_v1.8&zhida_source=entity布局配置的具体内容。
LevelEditor_Layout_v1.8=(
... ; 类似于UnrealEd_Layout_v1.5的布局配置，这里不再赘述
)这段代码通过详细定义了每个布局元素的属性和层级关系，形成了一个复杂的布局配置。通过这样的配置，UE5编辑器可以根据这些定义来重现UE4时代的经典编辑器布局，为那些习惯了UE4编辑器布局的用户提供熟悉的环境。这样的布局配置文件也使得编辑器布局的自定义变得更加灵活和强大，开发者可以通过调整这些配置项来创建更适合自己或团队工作流程的编辑器界面。
一、文件结构和主要组件
（1）布局定义
- 文件定义了编辑器的布局，包括窗口、面板、标签页等界面元素的组织和显示方式。
（2）兼容性
- 该配置文件体现了UE5对于向前兼容性的重视，使得习惯于UE4布局的开发者能够快速适应新的UE5环境。
二、布局配置元素
（1）编辑器布局 [EditorLayouts]
- 文件开始定义了编辑器布局，包括多个布局版本，如
UnrealEd_Layout_v1.5和LevelEditor_Layout_v1.8。
（2）布局名称和描述
LayoutName和LayoutDescription提供了本地化的布局名称和描述，方便用户理解和选择。
（3）布局详细配置
- 每个布局配置包含了一系列的参数，如
Type、Orientation和SizeCoefficient，用于详细定义编辑器内部的布局和分布。
三、关键配置解析
（1）布局类型和方向
Type标识了布局元素的类型（如Area、Stack或Splitter），而Orientation定义了布局元素的方向（水平或垂直）。
（2）窗口放置和大小系数
WindowPlacement和WindowSize_X/Y控制窗口的放置位置和大小。
（3）节点和标签页
Nodes定义了布局中的结构，而Tabs定义了各个节点内的标签页及其状态（打开或关闭）。
四、难点与要点
（1）布局的兼容性
- 在UE5中保留UE4的布局风格，需要确保新的编辑器功能与旧布局配置之间的兼容性。
（2）用户界面的可定制性
- 考虑到用户习惯和工作流的多样性，必须提供足够的自定义选项以满足不同需求。
（3）配置文件的维护
- 随着编辑器功能的更新和增加，维护和更新这些布局配置文件以保持其有效性和实用性。
五、结论
UE4ClassicLayout.ini文件不仅是UE5编辑器布局自定义能力的体现，也是对用户习惯和前向兼容性考虑的实际应用。通过深入分析和理解这些配置文件，开发者可以更好地掌握UE5编辑器的自定义和优化，以提升开发效率和用户体验。随着UE5的不断进化，这种自定义能力也将继续发展，以适应未来的技术和用户需求。
