SIwave：PDN 通道构建器求解器

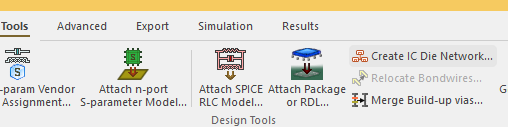

PDN 通道构建器是 SIwave 中可用的求解器之一。它旨在在整个电力传输路径------VRM → PCB →以及封装→芯片------中进行 PI 分析。在使用之前，用户应从工具 面板打开集成电路芯片网络生成工具，构建合成芯片模型。

该工具允许用户创建由以下组成的片上网络：

• 串联电阻表示片上电网（凸起之间的电阻）

• 旁路电容表示芯片上的解耦（每凸起）

• 连接拓扑，或者：

  • 星形模式：每个凸起连接最多8个邻居（左上、中上、右上、左、右、左下左、中下、右下）

  • 网格模式：每个凸起只连接4个正交邻居（上、下、左、右）

点击生成 后，SIwave 为所选芯片创建一个新的 RC 网络模型。该模型用户无法直接看到，但PSI求解器在仿真过程中会自动将其纳入。

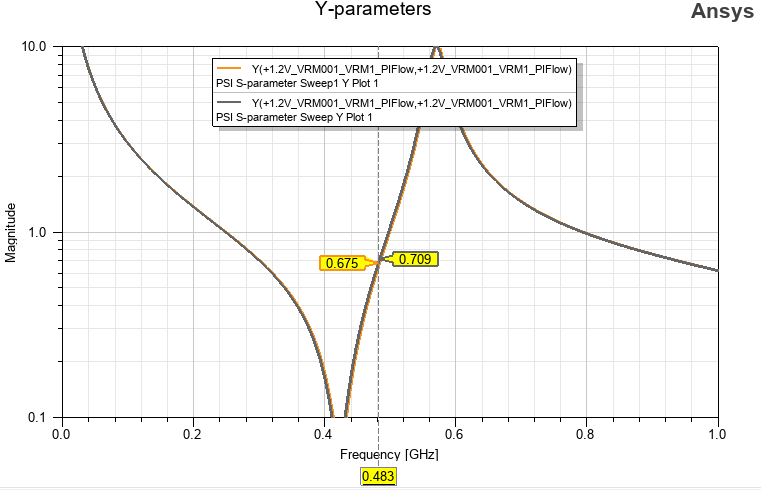

以下是生成骰模型前后PSI求解器结果的对比。

当没有芯片模型（RedHawk的SCM/DCM）可用时，设计者仍希望在PDN分析中考虑芯片层面效应时，使用该IC芯片网络工具。在本博客中我们不会使用此功能，但用户应注意它确实存在于SIwave中。

与其他 SIwave 工作流程不同，PDN 通道构建器不要求用户在运行仿真前手动创建端口。端口是自动创建的。用户只需指定源死和目标死，求解器处理其余部分。但在进行分析之前，必须将所有涉及的骰子的引脚进行适当分组。

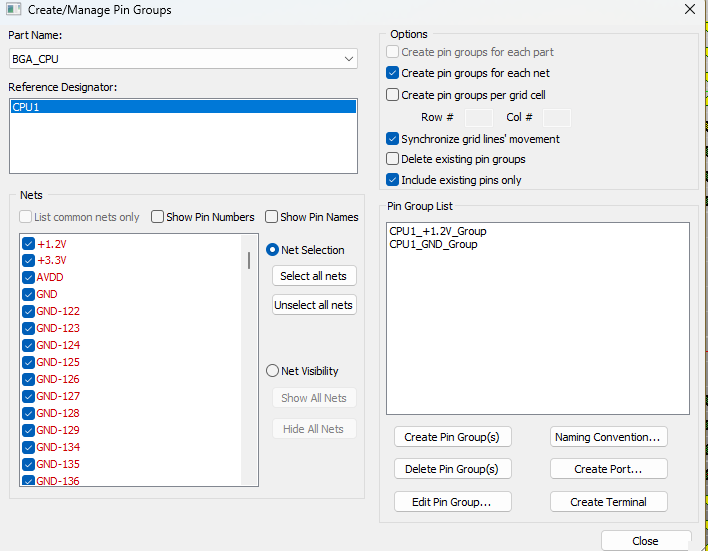

图钉组可以通过创建/管理图钉组→工具创建。

运行PDN频道构建器：

1. 从模拟面板启动它。

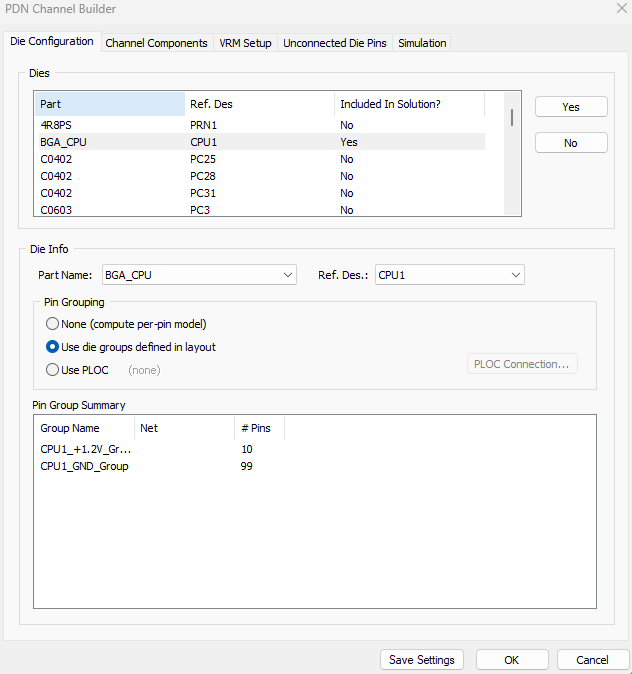

2. 选择骰子进行分析。

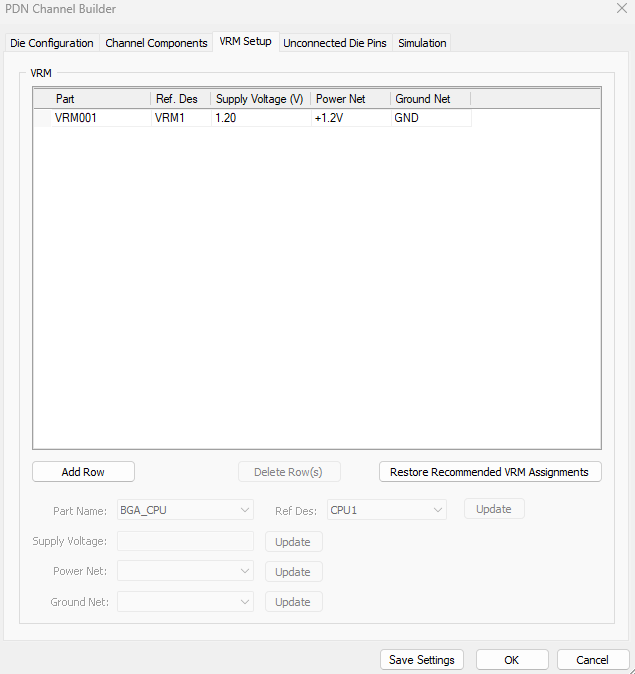

3. 在VRM面板中输入VRM组件名称------或任何其他作为源芯片的名称。SIwave 会自动识别正确的功率网。

4.

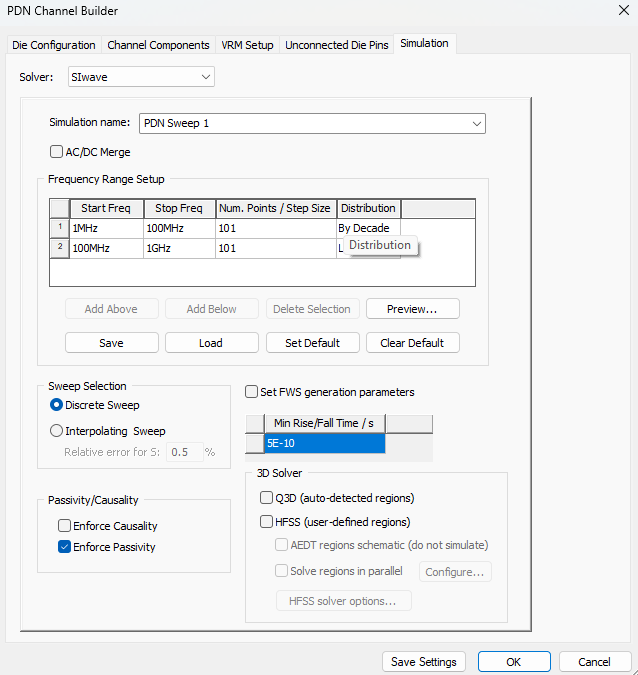

5. 配置仿真，包括选择求解器（标准SYZ或PSI）。在此示例中，我们选择标准SYZ求解器。

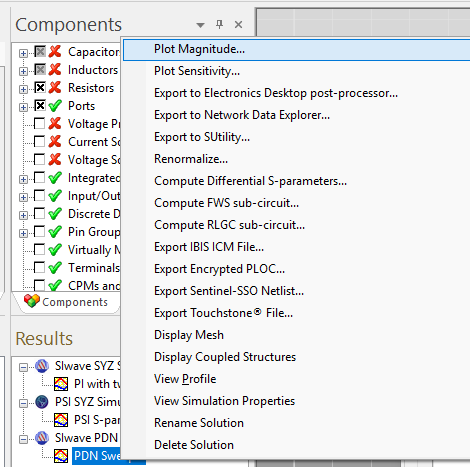

6. 运行结束后，通过选择解题并使用图幅显示结果。

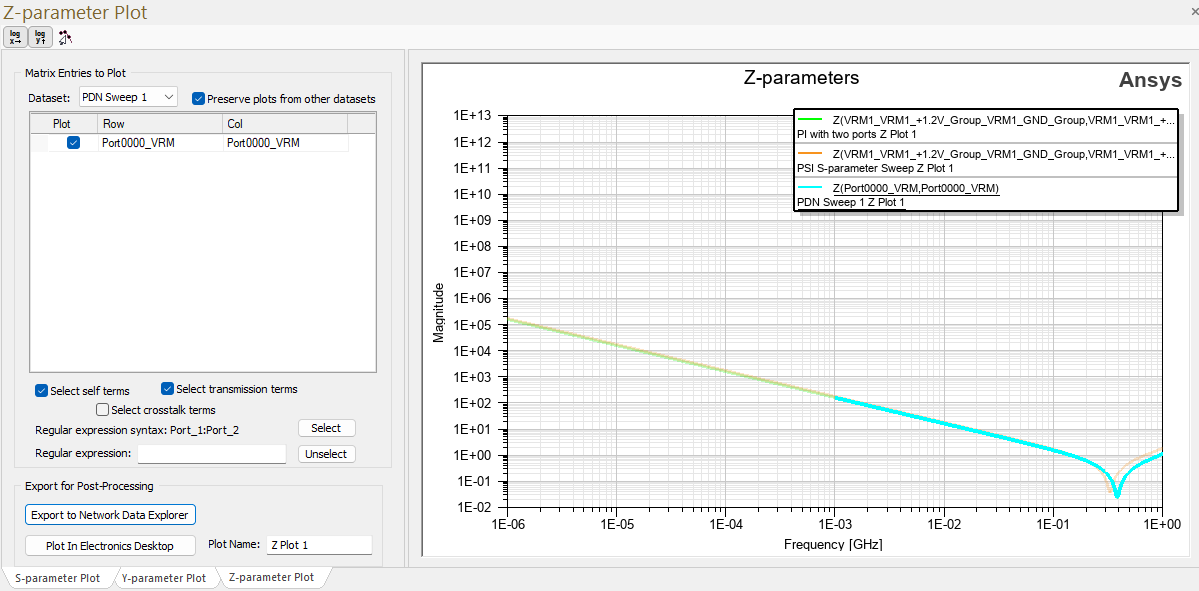

下图展示了标准SYZ求解器、PSI求解器和PDN通道构建器求解器的输出。PDN 通道构建器与标准 SYZ 求解器匹配，因为我们这次选择了标准 SYZ 求解器。
