一、使用的软件
Cisco Packet Tracer 8.0
二、实验名称
OSPF DR/BDR选举与控制实验
三、实验设备
路由器：
五台 2911 Router（R1、R2、R3、R4、R5）
交换机：
一台2960-24T 交换机
四、实验要求
（注意：交换机为二层交换机，仅作为数据转发，无需配置）
1、配置5台路由器IP ；
2、网段为10.19.0.0/24；
3、标识各路由器的Router-ID；
4、通过更改R3接口优先级，把当前DR设置给R3(Router-ID:3.3.3.3)；
5、通过更改R2接口优先级以及路由器的id标识，由2.2.2.2修改为6.6.6.6，将当前DR设置给R2。
五、端口连接概况
R1设备的 GigabitEthernet0/1 接口连接 2960-24T 交换机的 FastEthernet 0/1接口；
R2设备的 GigabitEthernet0/1 接口连接 2960-24T 交换机的 FastEthernet 0/2接口；
R3设备的 GigabitEthernet0/1 接口连接 2960-24T 交换机的 FastEthernet 0/3接口;
R4设备的 GigabitEthernet0/1 接口连接 2960-24T 交换机的 FastEthernet 0/4接口；
R5设备的 GigabitEthernet0/1 接口连接 2960-24T 交换机的 FastEthernet 0/5接口。

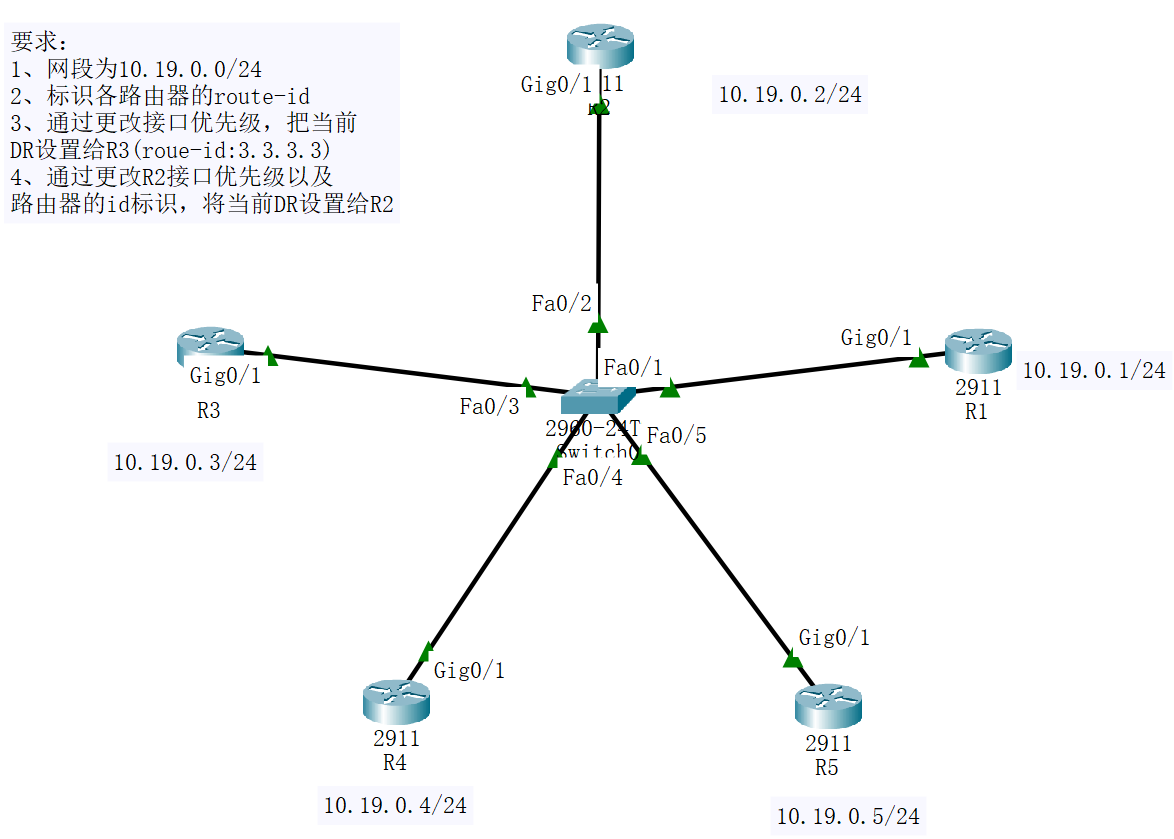

六、实验拓扑图
（各设备接口连接见 "端口连接概况"）：
七、实验配置
（注意：保存配置用write memory）
R1：
Router>enable # 进入特权模式
Router#configure terminal # 进入全局配置模式
Router(config)#hostname R1 # 设置设备名称为R1
R1(config)#interface gigabitEthernet 0/1 # 进入接口
R1(config-if)#ip address 10.19.0.1 255.255.255.0 # 配置接口IP地址
R1(config-if)#no shutdown # 启用接口
R1(config-if)#exit # 退出接口配置模式
R1(config)#router ospf 1 # 启用OSPF进程1
R1(config-router)#router-id 1.1.1.1 # 设置路由器ID
R1(config-router)#network 10.19.0.0 0.0.0.255 area 0 # 宣告网络到区域0
R1(config-router)#exit # 退出OSPF配置模式
R1(config)#exit # 退出全局配置模式
R1#write memory # 保存配置
R2：
Router>enable # 进入特权模式
Router#configure terminal # 进入全局配置模式
Router(config)#hostname R2 # 设置设备名称为R2
R2(config)#interface gigabitEthernet 0/1 # 进入接口
R2(config-if)#ip address 10.19.0.2 255.255.255.0 # 配置接口IP地址
R2(config-if)#no shutdown # 启用接口
R2(config-if)#exit # 退出接口配置模式
R2(config)#router ospf 1 # 启用OSPF进程1
R2(config-router)#router-id 2.2.2.2 # 设置路由器ID
R2(config-router)#network 10.19.0.0 0.0.0.255 area 0 # 宣告网络到区域0
R2(config-router)#exit # 退出OSPF配置模式
R2(config)#exit # 退出全局配置模式
R2#write memory # 保存配置
R3：
Router>enable # 进入特权模式
Router#configure terminal # 进入全局配置模式
Router(config)#hostname R3 # 设置设备名称为R3
R3(config)#interface gigabitEthernet 0/1 # 进入接口
R3(config-if)#ip address 10.19.0.3 255.255.255.0 # 配置接口IP地址
R3(config-if)#no shutdown # 启用接口
R3(config-if)#exit # 退出接口配置模式
R3(config)#router ospf 1 # 启用OSPF进程1
R3(config-router)#router-id 3.3.3.3 # 设置路由器ID
R3(config-router)#network 10.19.0.0 0.0.0.255 area 0 # 宣告网络到区域0
R3(config-router)#exit # 退出OSPF配置模式
R3(config)#exit # 退出全局配置模式
R3#write memory # 保存配置
R4：
Router>enable # 进入特权模式
Router#configure terminal # 进入全局配置模式
Router(config)#hostname R4 # 设置设备名称为R4
R4(config)#interface gigabitEthernet 0/1 # 进入接口
R4(config-if)#ip address 10.19.0.4 255.255.255.0 # 配置接口IP地址
R4(config-if)#no shutdown # 启用接口
R4(config-if)#exit # 退出接口配置模式
R4(config)#router ospf 1 # 启用OSPF进程1
R4(config-router)#router-id 4.4.4.4 # 设置路由器ID
R4(config-router)#network 10.19.0.0 0.0.0.255 area 0 # 宣告网络到区域0
R4(config-router)#exit # 退出OSPF配置模式
R4(config)#exit # 退出全局配置模式
R4#write memory # 保存配置
R5：
Router>enable # 进入特权模式
Router#configure terminal # 进入全局配置模式
Router(config)#hostname R5 # 设置设备名称为R5
R5(config)#interface gigabitEthernet 0/1 # 进入接口
R5(config-if)#ip address 10.19.0.5 255.255.255.0 # 配置接口IP地址
R5(config-if)#no shutdown # 启用接口
R5(config-if)#exit # 退出接口配置模式
R5(config)#router ospf 1 # 启用OSPF进程1
R5(config-router)#router-id 5.5.5.5 # 设置路由器ID
R5(config-router)#network 10.19.0.0 0.0.0.255 area 0 # 宣告网络到区域0
R5(config-router)#exit # 退出OSPF配置模式
R5(config)#exit # 退出全局配置模式
R5#write memory # 保存配置
# 通过更改R3接口的优先级为10，把当前DR设置给R3(router-id:3.3.3.3)（接口默认优先级为1，值越大越优先）
R3：
R3(config)#interface gigabitEthernet 0/1 # 进入接口
R3(config-if)#ip ospf priority 10 # 设置OSPF接口优先级为10（用于DR/BDR选举）
R3(config-if)#exit # 退出接口配置模式
R3(config)#exit # 退出全局配置模式
R3#clear ip ospf process # 重置OSPF进程（使优先级更改生效）
Reset ALL OSPF processes? [no]: yes # 确认重置所有OSPF进程
R3#write memory # 保存配置
# 通过更改R2接口的优先级为10，以及更改当前的Router-ID,把当前DR设置为R2（接口默认优先级为1，值越大越优先）
R2(config)#interface gigabitEthernet 0/1 # 进入接口配置模式
R2(config-if)#ip ospf priority 10 # 设置OSPF接口优先级为10
R2(config-if)#exit # 退出接口配置模式
R2(config)#router ospf 1 # 进入OSPF进程1配置模式
R2(config-router)#router-id 6.6.6.6 # 修改路由器Router-ID为6.6.6.6
R2(config-router)#end # 直接退回到特权模式
R2#clear ip ospf process # 重置OSPF进程（使优先级和路由器ID更改生效）
Reset ALL OSPF processes? [no]: yes # 确认重置所有OSPF进程
R2#write memory # 保存配置
八、实验结果
1、通过修改R3接口的优先级后，使用 show ip ospf neighbor 在各路由器上查看邻居路由器的DR选举状况。

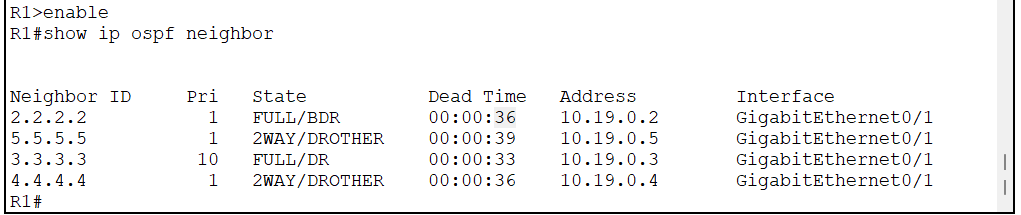

R1：

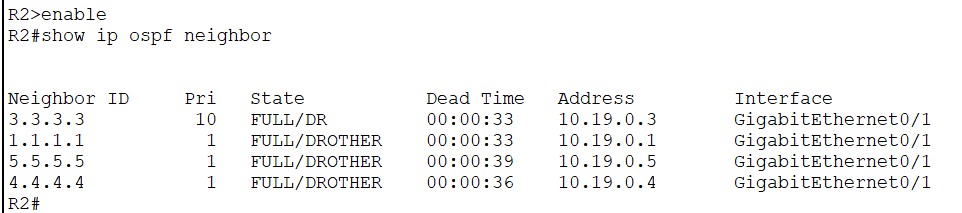

R2：

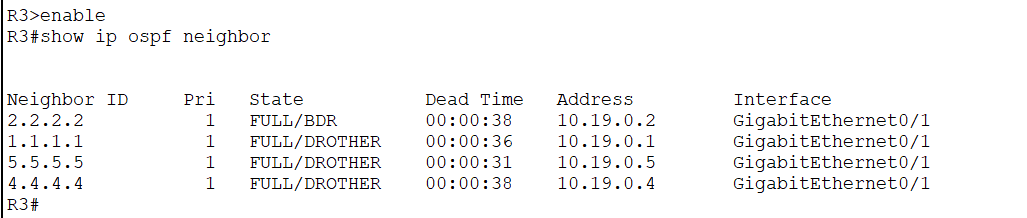

R3：

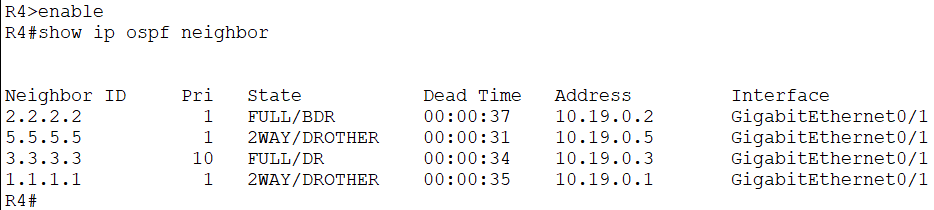

R4：

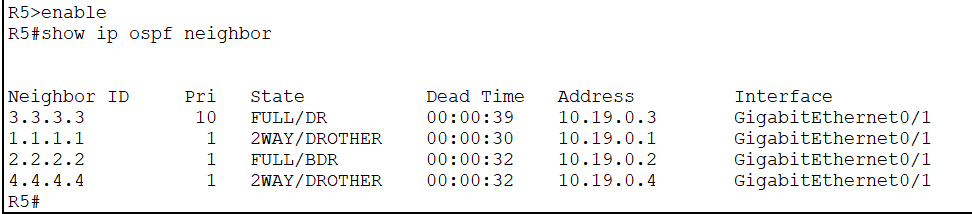

R5：
2、通过修改R2接口的优先级与R3相同再修改R2的Router-ID为6.6.6.6，使DR选举为R2，使用 show ip ospf neighbor 在各路由器上查看邻居路由器的DR选举状况。

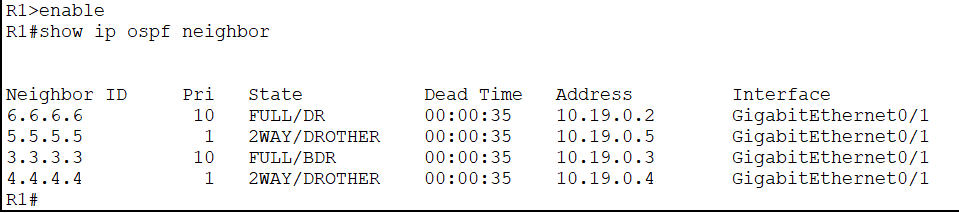

R1：

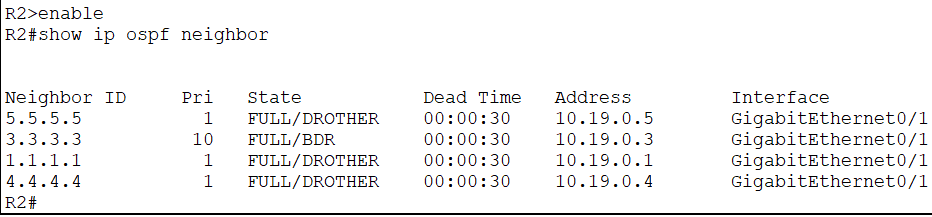

R2：

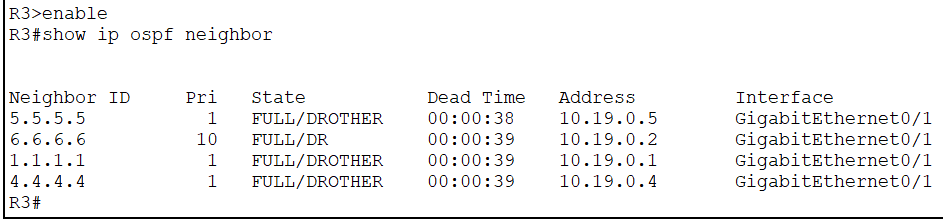

R3：

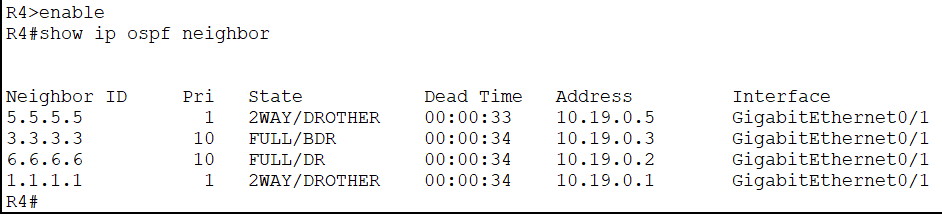

R4：

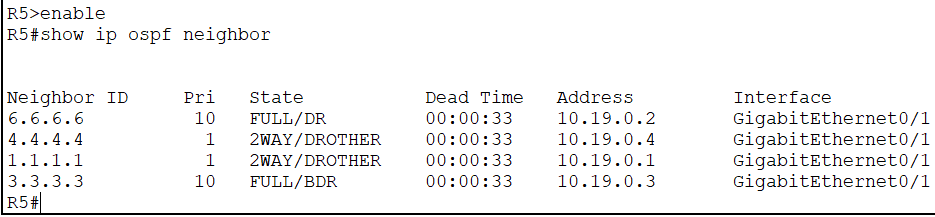

R5：
九、实验结论
1、DR选举机制验证成功：
通过调整接口优先级与路由器ID，可以控制OSPF在多接入网络中的DR选举结果。
2、优先级优先于Router-ID：
在DR选举中，接口优先级最高的路由器优先成为DR，优先级相同时才比较Router-ID。
3、Router-ID的作用：
当优先级相同时，Router-ID较大的路由器成为DR。
4、配置生效方式：
修改优先级或Router-ID后，需使用clear ip ospf process命令重启OSPF进程，才能使新配置生效，无需重启设备。
5、实验结果符合预期：
第一阶段：
R3优先级提升至10，成为DR。
第二阶段（模拟优先级相同情况，实际上可直接修改R2路由接口优先级为最大）：
R2优先级提升至10，且Router-ID改为6.6.6.6（大于3.3.3.3），成功取代R3成为DR。
十、实验总结
DR选举机制（同网段内）：
（1）默认情况：
1、 默认优先级为1，优先级为0表示不参与选举，值越大越优先。
（2）选举顺序：
1、优先级最高者成为DR（最高优先级无视Router-ID和接口IP地址）；
2、优先级相同，则比较Router-ID，越大越优先（最大Router-ID无视
接口IP地址数值）；
3、优先级相同，若未配置Router-ID，则比较接口IP地址（数值越大越优先）。
（3）重新选举DR：
使用clear ip ospf process命令：
可重启OSPF进程使新配置生效，无需重启设备，避免业务中断。
十一、技术总结：
优点：
1、减少网络泛洪：
DR/BDR机制有效减少了OSPF在广播网络中的LSA泛洪，优化了网络性能。
2、可控性强：
通过优先级和Router-ID可灵活控制DR选举，适应不同网络设计需求。
3、动态适应：
支持动态重新选举，适应网络拓扑变化。
实际使用场景与注意事项：
1、适用场景：
多台路由器连接在同一广播域（如通过交换机互联）；
需要指定某台性能较好或位置较中心的路由器作为DR。
2、注意事项：
（1）DR选举仅在接口启用OSPF时进行，后续除非重启进程或拓扑变化，否则不会重新选举；
（2）优先级设置为0可使路由器不参与选举，适用于纯客户端场景；
（3）修改Router-ID后必须重启OSPF进程才能生效；
（4）在真实网络 中，不建议频繁修改DR ，可能导致路由震荡；
（5）若DR故障 ，BDR会自动接替 ，无需手动干预；
（6）建议在规划阶段就确定好DR/BDR，避免后期频繁调整。
3、是否过时？
并不过时：
DR/BDR机制仍是OSPF在广播网络中的标准行为，尤其在传统企业网络和实验室环境中广泛应用。
现代替代方案：
在大型或复杂网络中，可采用点对点链路、OSPFv3、或使用SDN/Overlay技术减少对DR的依赖。
4、何时使用？
当网络中存在多台路由器共享同一广播域时；
当需要控制LSA泛洪路径、优化收敛性能时；
在模拟实验或教学环境中，用于理解OSPF邻居关系与选举机制。
