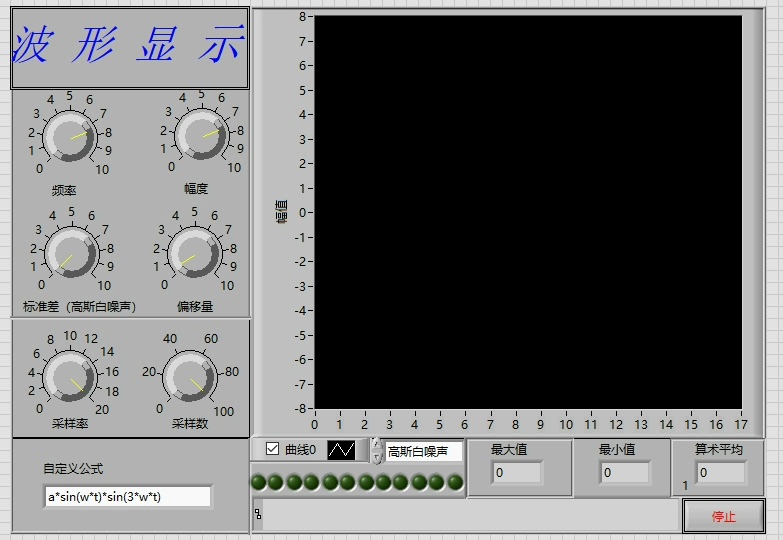

基于labview的信号发生器 功能介绍：纯软件方面的信号发生器，没有引入NI外部模块，生成的信号只在示波器中显示。 包括高斯白噪声、正弦波、方波、锯齿波、三角波、均匀白噪声、自定义公式，通过枚举按钮选择生成信号类型，然后可以调整频率、幅度、采样率等等参数。 右边实时显示波形变化。

打开LabVIEW新建VI，首先在程序框图上甩个While循环------这玩意儿可是咱们信号发生器的心跳。右击前面板，把控件库里那枚银色旋钮「枚举控件」拖出来，改名叫"Signal Type"，顺手把正弦波、方波这些信号类型都给它填上。

信号生成的核心藏在条件结构里。比方说正弦波这路分支，直接调用Sine Waveform.vi就行。参数输入端连上前面板的频率、幅度旋钮，注意这里得把频率单位转换成标准Hz，老司机都知道要在数值后面乘个2π：

频率输入 * 2 * pi --> Sine Waveform.vi的frequency终端

采样率参数建议给个默认值44100，毕竟这是音频设备的常用采样率，搞音频的老铁都懂这个数背后的玄机。

要说有意思还得是噪声生成。均匀白噪声用Uniform White Noise.vi轻松搞定，但高斯白噪声得玩点花样------把两个均匀白噪声通过Box-Muller变换揉在一起：

u1 = Uniform White Noise(0,1)
u2 = Uniform White Noise(0,1)
z0 = sqrt(-2*ln(u1)) * cos(2*pi*u2)  // 这就是高斯分布的秘密配方

自定义公式功能要祭出公式波形VI，把用户输入的字符串直接喂给Express VI。不过得留个心眼，记得加个错误处理分支，防止用户手滑输错公式导致整个程序崩掉。

波形显示区域别傻乎乎用波形图表，直接上波形图控件才能hold住大流量数据。在While循环里塞个等待(ms)函数，设个50ms左右的延时，这样既能保证界面刷新流畅，又不至于让CPU飙到100%。最后记得把各信号分支的输出统一接到波形图的输入终端，搞定之后前面板就会跟夜店灯光似的实时蹦迪了。
