一、芯片核心定位

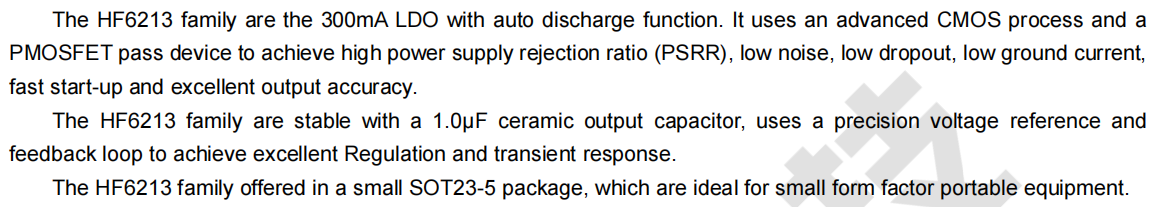

HF6213 是一款专为射频（RF）和噪声敏感型应用优化的高性能低压差线性稳压器 。它采用先进的CMOS工艺和PMOS调整管，集成了业界领先的电源抑制比（PSRR）、超低压差、极低输出噪声以及输出自动放电功能 ，是无线通信模块、音频编解码器 等要求纯净、稳定电源 的系统的理想选择。
二、关键电气参数详解

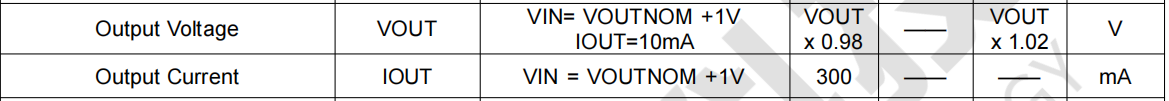

输出电压精度与选项：
- 输出电压范围：1.0V ~ 3.3V（步进0.05V）
标准固定电压型号包括：1.2V, 1.5V, 1.8V, 2.5V, 2.8V,3.0V, 3.3V。 - 输出精度：±2%（全温度范围）
提供高精度的基准电压，适合作为ADC参考或精密模拟电路供电。
静态与关断功耗：
- 静态电流 (IQ)：典型值35μA，最大值50μA
在提供高性能的同时，保持了较低的自身功耗。 - 关断电流 (ISHDN)：典型值0.01μA，最大值0.05μA
通过EN引脚关断后，功耗几乎为零，并启用自动放电功能，快速释放输出电容电荷。
输入输出与卓越的压差特性：
- 输入电压范围：2.0V ~ 6.0V（工作），绝对最大值7.0V
- 最大输出电流：300mA
超低压差性能 (Vout=3.3V)：
- 75mV（典型值）@ 100mA
- 210mV（典型值）@ 300mA 极低的压差使得它能在电池电压接
近输出电压时仍能全功率工作，最大化电池利用率。

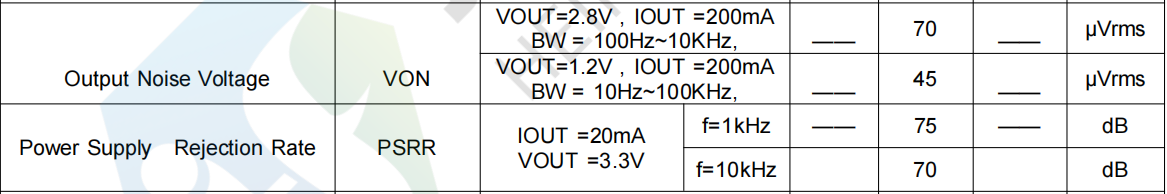

噪声与电源抑制性能（核心优势）：
- 输出噪声电压：典型值40μVrms (Vout=1.2V, 10Hz-100kHz)
提供极其洁净的电源，是低噪声放大器和精密时钟电路的理想选择。 - 电源抑制比 (PSRR)：典型值80dB @ 1kHz
高达80dB的纹波抑制能力，能有效滤除来自开关电源或数字电路的噪声，对提升射频接收灵敏度和音频信噪比至关重要。
动态性能与精度：

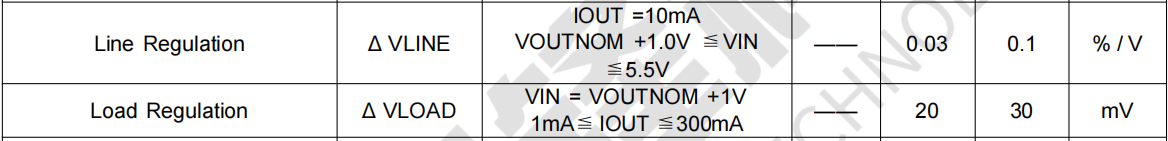

- 线性调整率：0.03%/V（典型）
- 负载调整率：20mV（典型），从1mA到300mA变化
- 温度系数：±100 ppm/°C
在各种工作条件下均能保持优异的输出电压稳定性。
使能控制与保护：

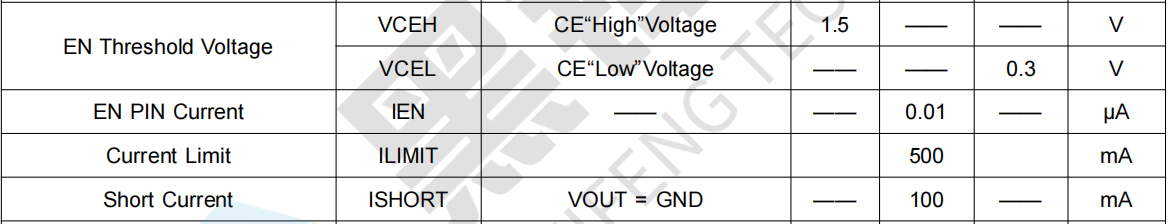

- 使能逻辑：高电平有效 (VCEH > 1.5V， VCEL < 0.3V)
EN引脚内置约1MΩ下拉电阻，防止悬空误触发。 - 软启动时间：典型25μs
减少启动冲击电流，避免对输入电源造成扰动。 - 过流保护：限流值约500mA
- 短路电流：限制约100mA

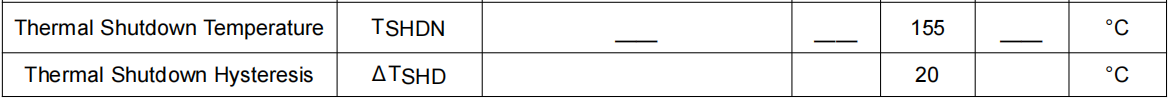

- 过温保护：关断点155°C，迟滞20°C
三、芯片架构与特性优势
PMOS调整管架构：
- 采用PMOS作为调整管，相比传统PNP型LDO，能实现更低的压差和更低的接地电流，且稳定性对输出电容ESR不敏感。
集成自动放电功能：
- 当芯片被禁用（EN=低）时，内部放电电路会自动将输出电容上的电荷泄放至地，确保被供电电路快速、安全地关断，避免未知状态。
为射频应用优化：
- 高PSRR和低噪声的协同设计，使其能够为射频前端的压控振荡器（VCO）、锁相环（PLL）和低噪声放大器（LNA）提供"安静"的电源，显著改善系统相位噪声和接收性能。
单电容稳定：
- 仅需1μF的陶瓷输出电容即可保持稳定，简化了外围电路设计，并有利于节省PCB空间和BOM成本。
四、应用设计要点

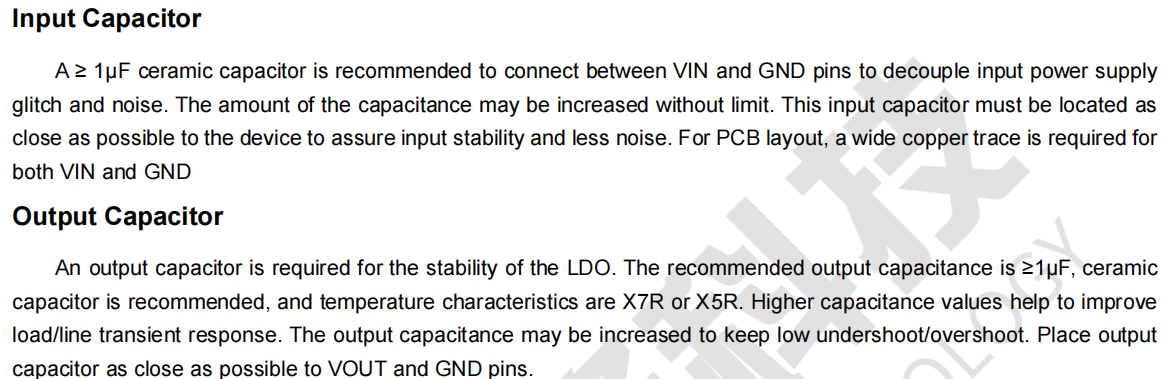

电容选择与布局（关键！）：
- 输入电容 (CIN)：必须使用≥1μF的X5R/X7R陶瓷电容，并紧靠VIN和GND引脚，以提供低阻抗回路并抑制高频噪声。
- 输出电容(COUT)：必须使用≥1μF的低ESR陶瓷电容（X5R/X7R），紧靠VOUT和GND引脚。更大的电容（如2.2μF或4.7μF）可进一步改善负载瞬态响应。

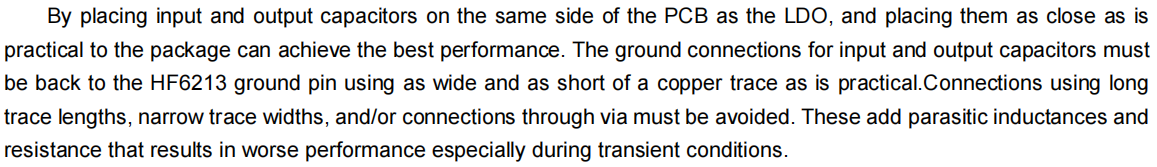

PCB布局准则：
- 最短化功率路径：VIN → CIN → 芯片VIN脚，以及芯片VOUT脚 → COUT → 负载的走线应尽可能短而宽。
- 接地策略：输入电容、输出电容和芯片的GND引脚应通过一个"星型"接地点或大面积铜箔紧密连接，避免形成接地环路。
- 敏感信号隔离：使能（EN）走线应远离高频或噪声大的信号线，如开关电源的SW节点。

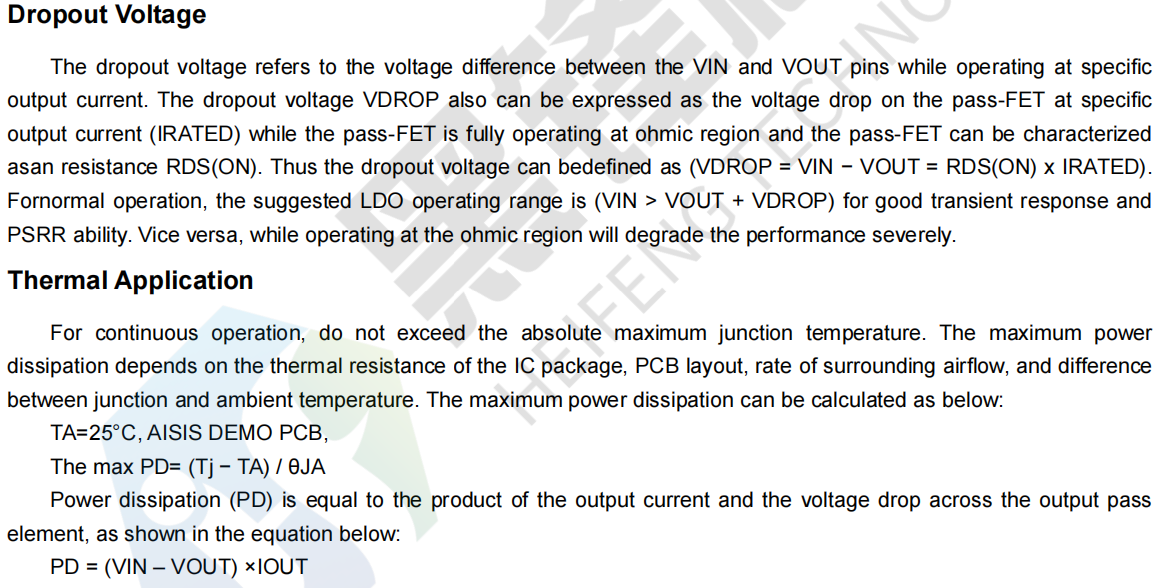

热管理计算：
- 封装热阻 (θJA)：SOT23-5封装为250°C/W。
- 最大功耗计算：PD(max) = (VIN - VOUT) × IOUT
- 实际工作需确保：PD < (T_Jmax - T_A) / θJA，其中T_Jmax为155°C。在高温或全负载应用中需仔细评估。
使能引脚处理：
- 如果不需要关断功能，可将EN引脚直接连接至VIN。
- 如果由MCU控制，确保上电时序满足系统要求，并利用其快速软启动特性。
五、典型应用场景
无线通信设备（核心场景）：
- 为Wi-Fi 6/6E、蓝牙、5G模组中的射频芯片、PLL和VCO供电。其高PSRR能抑制数字电源噪声对射频性能的干扰。
- 在GPS、蜂窝模块中为低噪声放大器供电，提升接收灵敏度。
高端便携式音频设备：
- 为便携式Hi-Fi播放器、无线耳机中的DAC、运算放大器和耳机驱动芯片供电，其低噪声特性有助于实现高信噪比和低失真。
精密测量与传感系统：
- 为高精度ADC、DAC、温度传感器和生物电信号放大器提供纯净的模拟电源或参考电压。
物联网终端与可穿戴设备：
- 在空间受限的设备中，为主控MCU和无线芯片组提供高效、安静的核心电压，延长电池续航。
六、调试与常见问题
电源纹波过大或噪声性能不达标：
- 检查输入电源本身的噪声水平，前级是否使用了噪声较低的LDO或已充分滤波的开关电源。
- 确认输入/输出电容的布局是否严格遵循"就近"原则，电容的材质是否为X5R/X7R。
- 测量时，示波器探头需使用接地弹簧，而非长接地夹，以避免引入测量噪声。
芯片在重载下异常关断：
- 计算芯片结温是否因功耗过大而触发过温保护。改善散热，或考虑降低输入输出电压差。
- 检查输入电源是否能在重载下维持所需的最小电压（VIN > VOUT + VDROP）。
使能控制异常：
- 测量EN引脚电压，确认其稳定高于1.5V（开启）或低于0.3V（关闭）。
- 检查控制EN的GPIO驱动能力及其上拉/下拉配置。
七、总结
HF6213 通过将射频级别的电源抑制比、极低的输出噪声、超低的压差和实用的自动放电功能 集成于微型的SOT23-5封装中，为高性能、噪声敏感 的模拟与射频电路提供了"一站式"的电源净化解决方案 。其设计成功的关键在于一丝不苟的电源布局和正确的电容选型 。在追求高保真音频、高可靠性通信和精密测量的应用中，HF6213是区分系统性能优劣的关键组件之一。
文档出处
本文基于黑锋科技 HF6213 芯片数据手册整理编写，结合射频与低噪声电源设计实践。具体设计与应用请以官方最新数据手册为准，建议在最终产品中进行充分的性能与可靠性验证。
