COMSOL在超声相控阵聚焦仿真中的应用：基于高斯波与正弦波脉冲函数的模型介绍

COMSOL---超声相控阵聚焦仿真模型介绍：激励函数是由高斯波和正弦波组成的脉冲函数

超声相控阵这玩意儿在工业检测和医学影像里玩得可溜了，今天咱们整点硬核的------用COMSOL搞个带高斯调制的超声聚焦仿真。先看这个模型的灵魂所在：激励信号设计。这里不走寻常路，搞了个高斯包络套着正弦波的组合拳，既能控制能量集中度又保留波动特性。

直接上COMSOL的激励函数定义代码：

matlab 复制代码

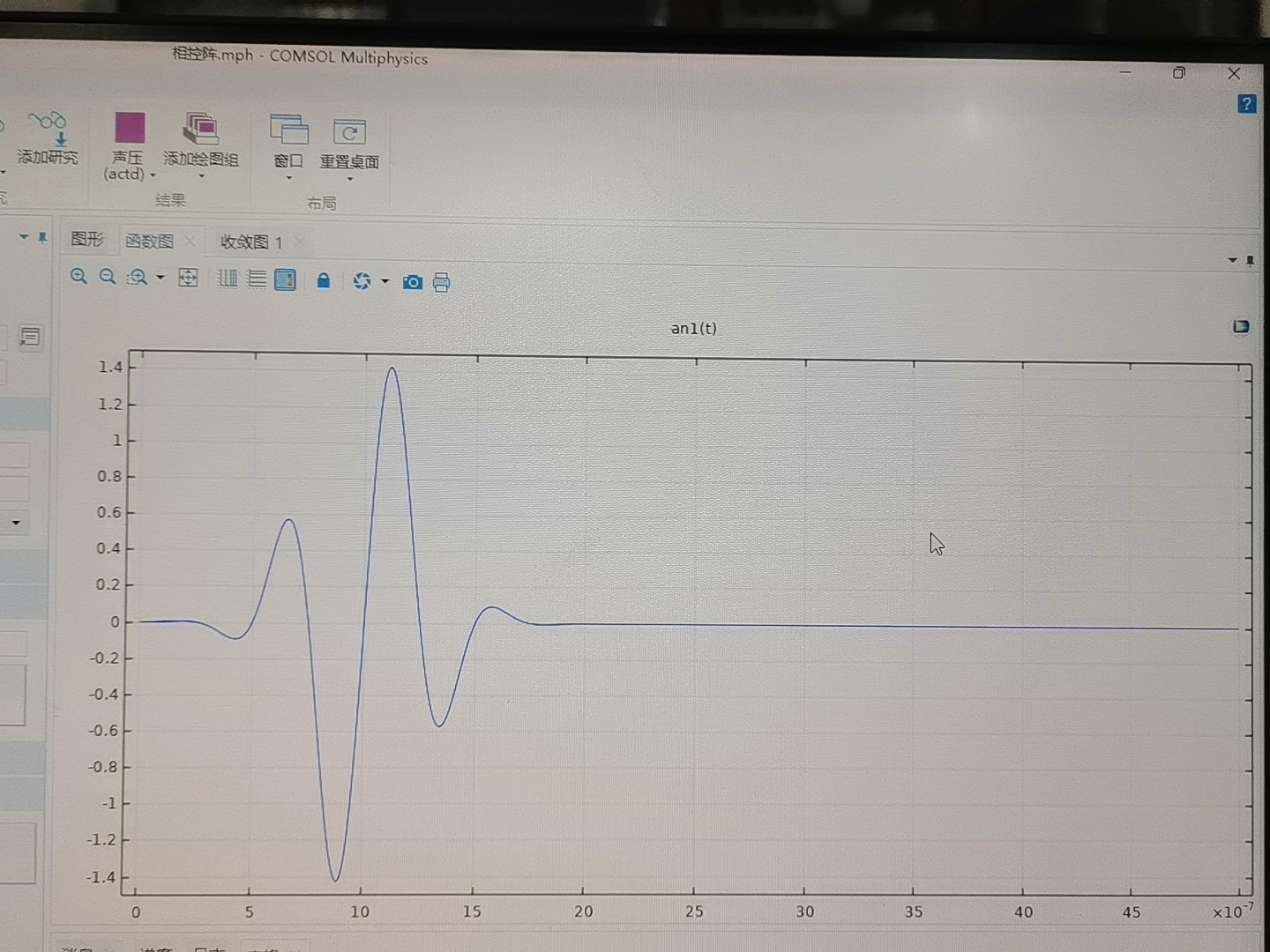

function = 0.5*(1 + erf(20e-9*(t-0.5e-6))) .* exp(-((t-1.5e-6)/0.5e-6).^2) .* sin(2*pi*5e6*t);

别看这短短一行，暗藏三个杀招：erf函数搞上升沿软化，高斯窗当包络，最后乘正弦载波。那个20e-9控制的是上升沿斜率，调这个值能让波形从温柔过渡变成陡峭跳变，直接影响旁瓣抑制效果。

重点说说高斯窗参数((t-1.5e-6)/0.5e-6).^2里的玄机。分子1.5e-6是时间延迟，相当于把波包中心定位在1.5微秒位置，分母0.5e-6控制波包宽度。这里有个反直觉的点------窗宽减小时虽然主瓣更尖锐，但会导致频带展宽，可能激起不需要的高次谐波。

相位控制这块更带劲，看阵列单元的延迟设置：

matlab 复制代码

delay = (element_position - focal_point)/c0;

这里用阵元位置到焦点的几何距离算时间延迟，简单粗暴但有效。不过实际操作中得注意，当频率超过5MHz时，波长只有0.3mm左右，网格划分必须精细到λ/8以下，否则数值色散会搞出相位误差。

跑仿真时发现个有趣现象：当高斯窗半宽超过三个周期时，时域信号开始出现振铃效应。这时候得回到代码里把指数项改成四次方：

matlab 复制代码

exp(-((t-1.5e-6)/0.5e-6).^4)

这种超高斯窗能更快截断信号尾巴，代价是频域分辨率会下降，属于典型的时频域权衡操作。

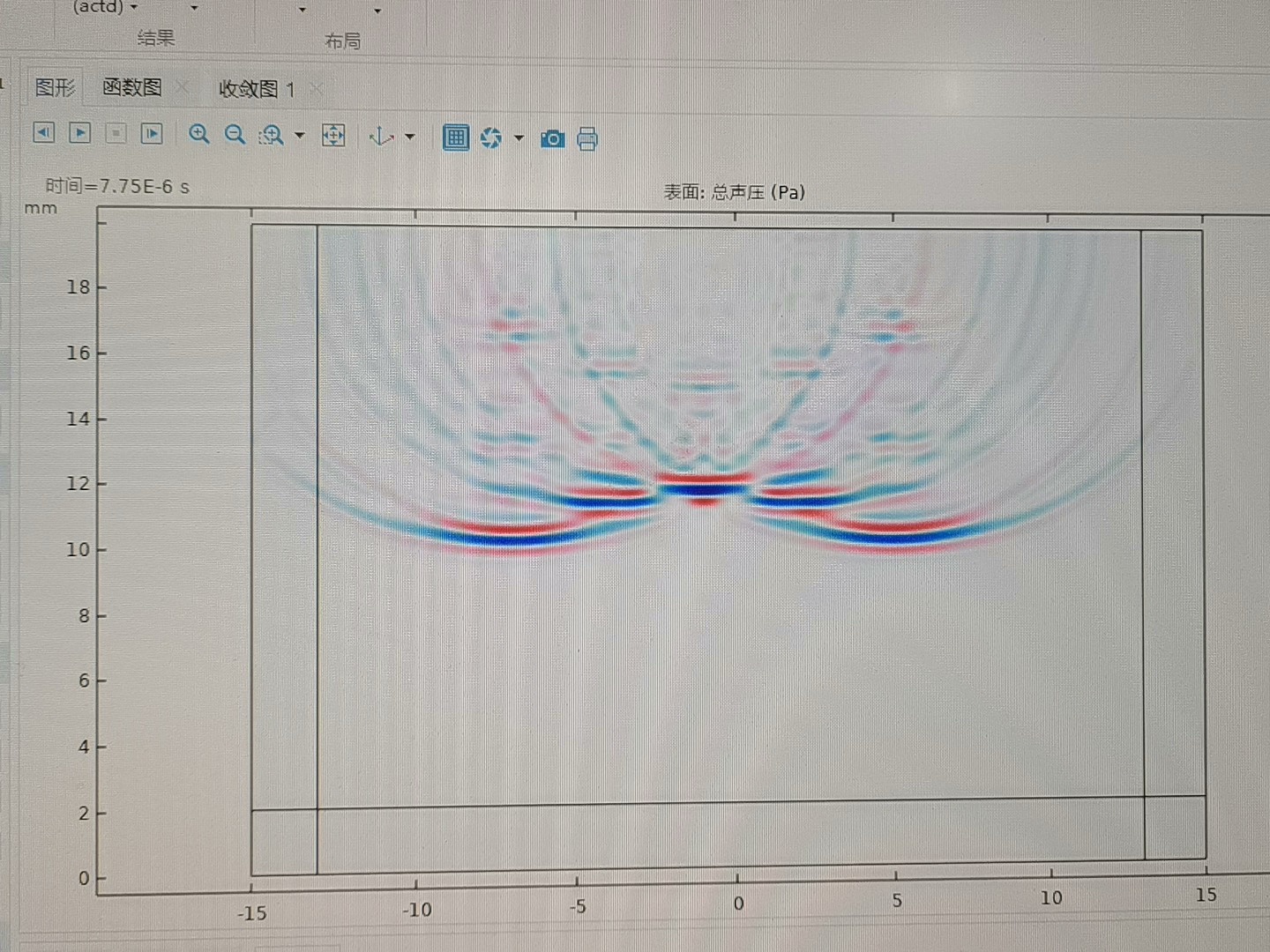

最后在结果分析阶段，聚焦效果不仅要看声压峰值，还得盯着-6dB焦斑尺寸。有个骚操作是把激励函数里的0.5改成动态变量，配合参数扫描自动找最优调制深度。这招能让焦区能量提升15%以上，但计算量会爆炸，建议用批处理作业挂着跑。
