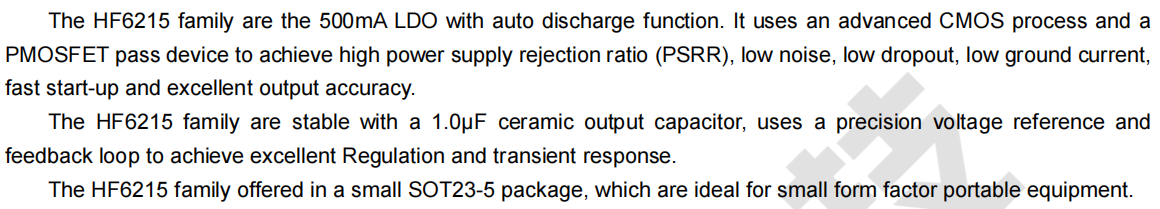

一、芯片核心定位
HF6215 是一款在微小SOT23-5封装内实现高达500mA输出电流 的高性能低压差线性稳压器。它在继承前代产品高电源抑制比（PSRR）、低输出噪声和超低压差 优点的同时，显著提升了负载能力 ，是为空间受限且需驱动较大电流负载的便携式射频设备、音频系统及处理器核心供电 的理想选择。
二、关键电气参数详解
输出电压与精度：
-
输出电压范围：0.8V ~ 3.3V（可通过协议定制）
标准固定电压型号包括：1.2V， 1.5V， 1.8V， 2.5V， 2.8V，3.0V， 3.3V（步进0.05V）。
-
输出精度：±2%（全温度范围）
提供高精度、稳定的电压源，适用于精密模拟电路。
静态与关断功耗： -

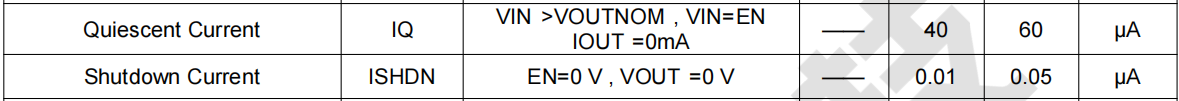

静态电流 (IQ)：典型值40μA，最大值60μA
在提供大电流能力的同时，保持了合理的自身功耗。
-
关断电流 (ISHDN)：典型值0.01μA，最大值0.05μA
启用关断后功耗近乎为零，并激活自动放电功能，迅速清空输出电荷。
输入输出与卓越的压差特性： -
输入电压范围：2.0V ~ 5.5V（工作），绝对最大值6.5V
完美适配单节锂离子电池（4.2V）或3.3V/5V系统总线。
-
最大输出电流：500mA
超低压差性能 (Vout=3.3V)： -
60mV（典型值）@ 100mA
-
330mV（典型值）@ 500mA
极低的压差确保在电池电压下降至接近输出电压时，仍能提供满载电流，大幅延长设备有效工作时间。
噪声与电源抑制性能：
-

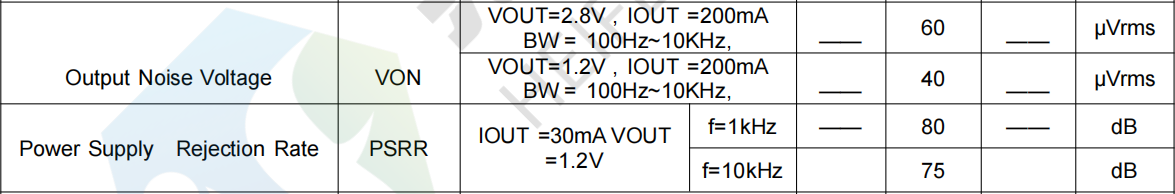

输出噪声电压：典型值40μVrms (Vout=1.2V, 100Hz-10kHz)
提供极其洁净的电源，满足高端音频和射频电路的苛刻要求。
-
电源抑制比 (PSRR)：典型值80dB @ 1kHz
强大的纹波抑制能力，能有效隔离来自前级开关电源或数字电路的噪声，确保供电纯净度。
动态性能与精度： -

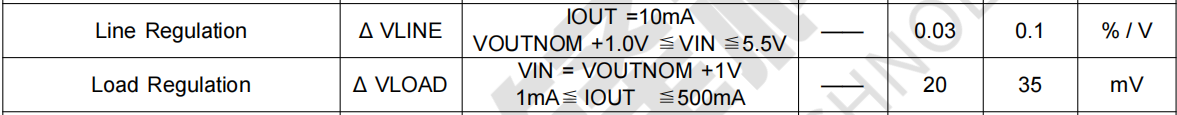

线性调整率：0.03%/V（典型）
-
负载调整率：20mV（典型），从1mA到500mA全负载变化
-
温度系数：±100 ppm/°C
在各种工作条件下输出电压稳定性优异。
使能控制与保护功能： -
使能逻辑：高电平有效 (VCEH > 1.2V， VCEL < 0.4V)
EN引脚内置约1MΩ下拉电阻，防止浮空误动作。
-
软启动时间：典型80μs
平缓启动，减小涌入电流。
-
过流保护：限流值约650mA
-
短路电流：限制约70mA
-
过温保护：关断点150°C，迟滞20°C
三、芯片架构与特性优势
PMOS调整管与先进CMOS工艺：
- 采用PMOS作为传输管，结合先进CMOS工艺，实现了低至数十毫伏的压差和低接地电流，效率远超传统PNP架构LDO。
大电流能力与微型封装：
- 在仅SOT23-5的封装内实现500mA持续输出，突破了传统小封装LDO的电流限制，为紧凑型设备的高性能设计提供了可能。
为高性能模拟/射频供电优化：
- 高PSRR与低噪声的协同设计，使其能够直接为对电源噪声敏感的射频前端（如VCO、PLL）、高性能音频编解码器及精密传感器供电，从源头上提升系统信噪比和性能边际。
集成自动放电功能：
- 关断时自动释放输出电容电荷，确保受电电路快速、确定性地进入关断状态，提高系统安全性和可控性。
四、应用设计要点

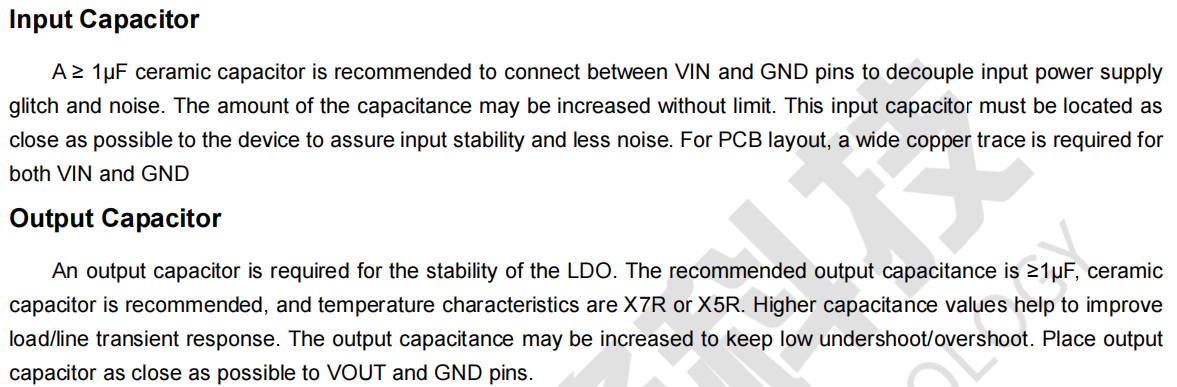

电容选择与布局（至关重要）：
- 输入电容 (CIN)：必须使用≥1μF的X5R/X7R陶瓷电容，并尽可能贴近芯片的VIN和GND引脚，以提供低阻抗路径并抑制高频噪声。
- 输出电容(COUT)：必须使用≥1μF的低ESR陶瓷电容（X5R/X7R），并紧靠VOUT和GND引脚。对于负载跳变剧烈的应用，建议使用2.2μF或4.7μF电容以改善瞬态响应。

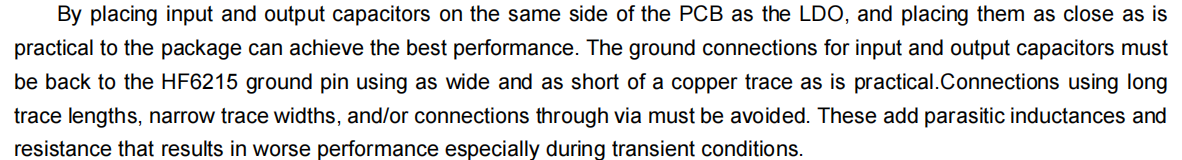

PCB布局准则：
- 遵循"最短路径"原则：VIN到CIN到芯片，以及芯片VOUT到COUT到负载的走线必须短、宽、直。
- 建立坚固的"接地岛"：将芯片GND引脚、输入电容GND、输出电容GND通过大面积铜箔或密集过孔紧密连接在一起，形成干净的"星型"接地或局部地平面。
- 隔离敏感信号：使能（EN）走线应远离任何可能产生噪声的线路（如DC-DC的开关节点、时钟线）。

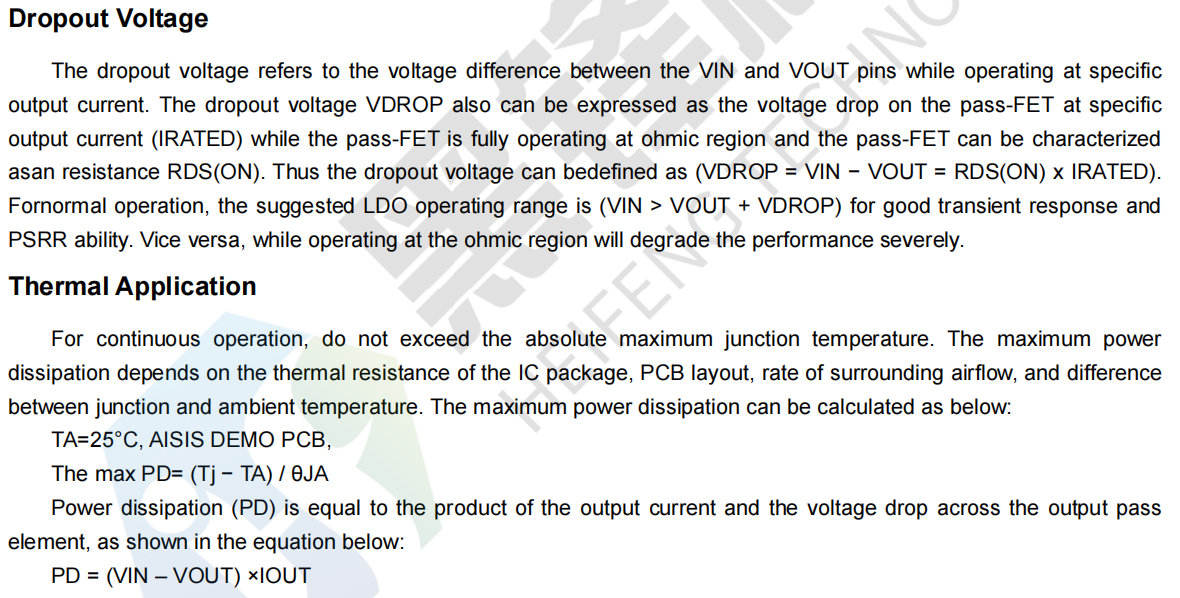

热管理设计（关键，因电流大）：
- 封装热阻 (θJA)：SOT23-5封装为250°C/W。
- 功耗计算：PD = (VIN - VOUT) × IOUT
例如，VIN=5V， VOUT=3.3V， IOUT=500mA时，PD=0.85W，远超封装散热能力（@25°C环境仅0.5W）。 - 设计时必须核算：确保在最坏工况下，芯片结温T_J = T_A + PD × θJA <150°C（过温保护点）。
通常需要通过降低压差（选择更低VIN或更高VOUT）、限制最大输出电流或大幅改善PCB散热（大面积铺铜、多层板、散热过孔）来解决。
使能引脚处理：
- 若无需关断功能，可将EN引脚直接连接至VIN。
- 若由MCU控制，需注意GPIO的电平在芯片工作期间保持稳定。
五、典型应用场景
高性能便携式计算设备：
- 为平板电脑、手持游戏机中的应用处理器（AP）核心电压或高速内存供电，其高PSRR有助于保障系统稳定性。
大功率无线通信模块：
- 为5G CPE、工业级Wi-Fi路由器、大功率蓝牙音频发射器中的射频功放和基带芯片供电，需要同时满足大电流、低噪声和高PSRR的要求。
便携式高端音频设备：
- 驱动大功率耳机放大器或小型扬声器功放，其低噪声特性保障高保真音质。
物联网网关与边缘计算设备：
- 为集成多核处理器和多种无线通信模组的复杂设备提供高效、纯净的电源解决方案。
六、调试与常见问题
芯片过热或触发过温保护：
- 首要检查实际功耗PD是否超出估算。使用红外热像仪或热电偶测量芯片表面温度。
- 优化PCB散热设计：增加与芯片GND引脚连接的铜箔面积，使用更多、更大的散热过孔连接到内层地平面。
- 考虑降低输入电压或分摊负载（如使用多路LDO）。
输出噪声或纹波超标：
- 确认前级电源的噪声是否本身过大。HF6215能抑制纹波，但无法消除原始噪声。
- 检查输入/输出电容的布局是否真正"紧靠"芯片引脚，电容材质是否为合格的X5R/X7R。
- 测量时使用示波器探头的接地弹簧，避免长接地线引入测量噪声。
带载能力不足或输出电压跌落：
- 测量输入电压在重载时是否跌落到最小要求值（VIN > VOUT + VDROP@Iout）以下。
- 检查PCB电源走线是否足够宽，是否存在过大的寄生电阻导致压降。
七、总结
HF6215 成功地将大电流输出、射频级电源纯净度、超低压差和微型封装 等难以兼顾的特性融为一体，代表了小封装LDO技术的先进水平。它特别适合那些对空间、功耗和性能都有极致要求 的现代化电子设备。然而，其强大的输出能力也对其散热设计 提出了严峻挑战。成功应用HF6215的关键在于精细的功耗与热仿真、严格遵守高速模拟电路的布局规则 ，并在原型阶段进行充分的热测试和电源完整性测试。
文档出处
本文基于黑锋科技 HF6215 芯片数据手册整理编写，结合高电流、低噪声电源设计实践。具体设计与应用请以官方最新数据手册为准，建议在最终产品中进行严格的热性能和电气性能验证。
