智能终端开发文档

采用的vscode + platform io，下面会记录自己开发时的问题

0. 环境搭建

这个在B站上找就可以，当初研究很久，主要是下载依赖库很慢，可以直接拷贝或者科学上网

1. 开发板配置（platformio.ini）

这里先对开发板的flash进行划分,下面是我的default_16MB.csv文件，里面包含了划分，这里解释一下

Name：分区名称（自定义，方便识别），比如 nvs「otadata」，工具会通过名称识别分区用途

Type：分区大类（仅 3 种可选：data 数据区、app 应用程序区、factory 工厂程序区）

SubType：分区子类型（细分用途，由 ESP32 框架定义，不能随便写）

Offset：分区在 Flash 中的起始地址（比如 0x9000，16 进制，从 Flash 开头算的位置）

Size：分区大小（16 进制，比如 0x5000 代表 20KB）

Flags：分区标志（通常留空，特殊需求时配置，比如加密、只读等）

复制代码

# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,     0x9000,  0x5000,
otadata,  data, ota,     0xe000,  0x2000,
app0,     app,  ota_0,   0x10000, 0x640000,
app1,     app,  ota_1,   0x650000,0x640000,
spiffs,   data, spiffs,  0xc90000,0x360000,
coredump, data, coredump,0xFF0000,0x10000,

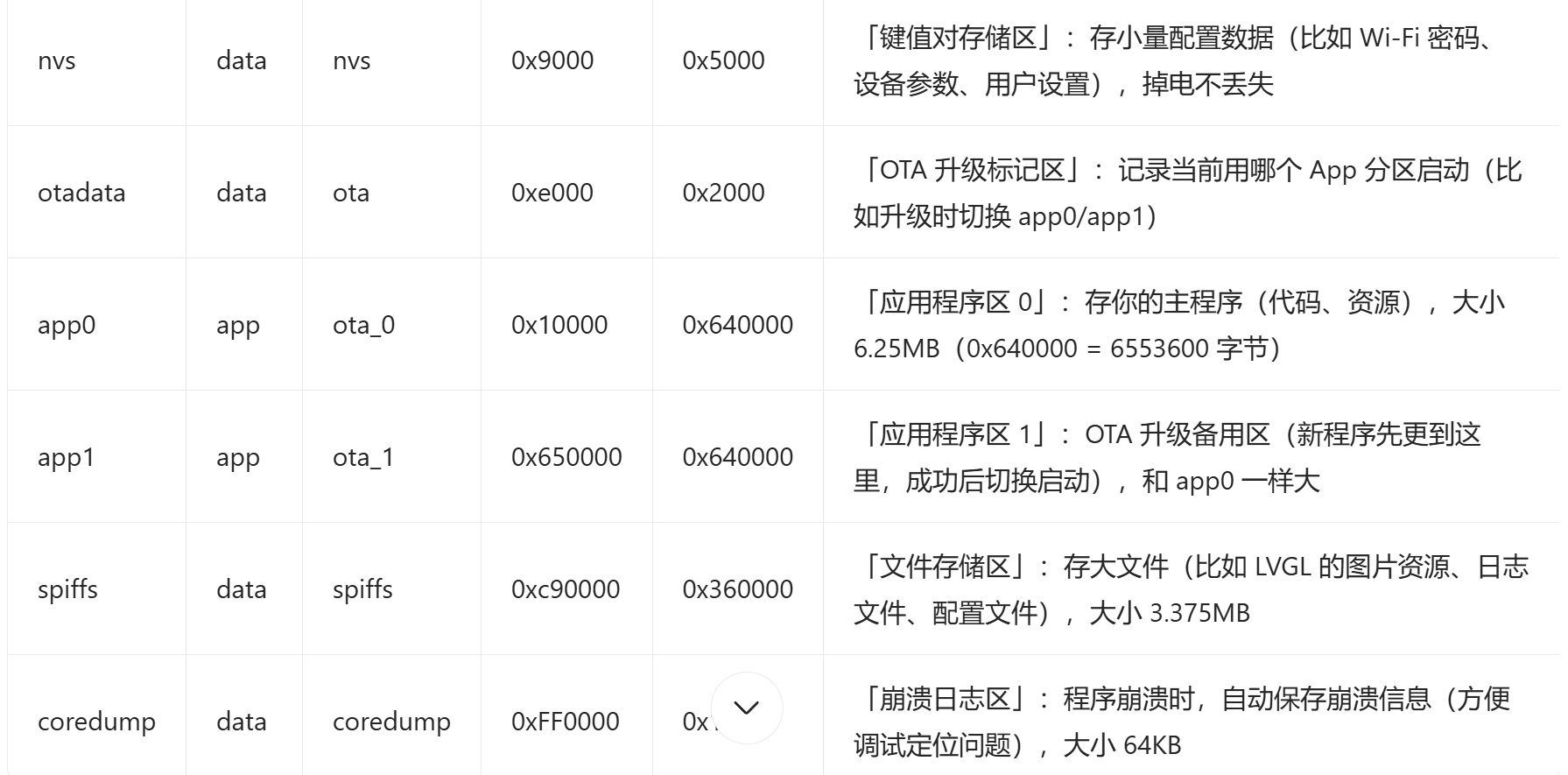

下面我我的分区的定义，这里预设了OTA，打算后面实现远程更新功能

Q：从哪里开始偏移？

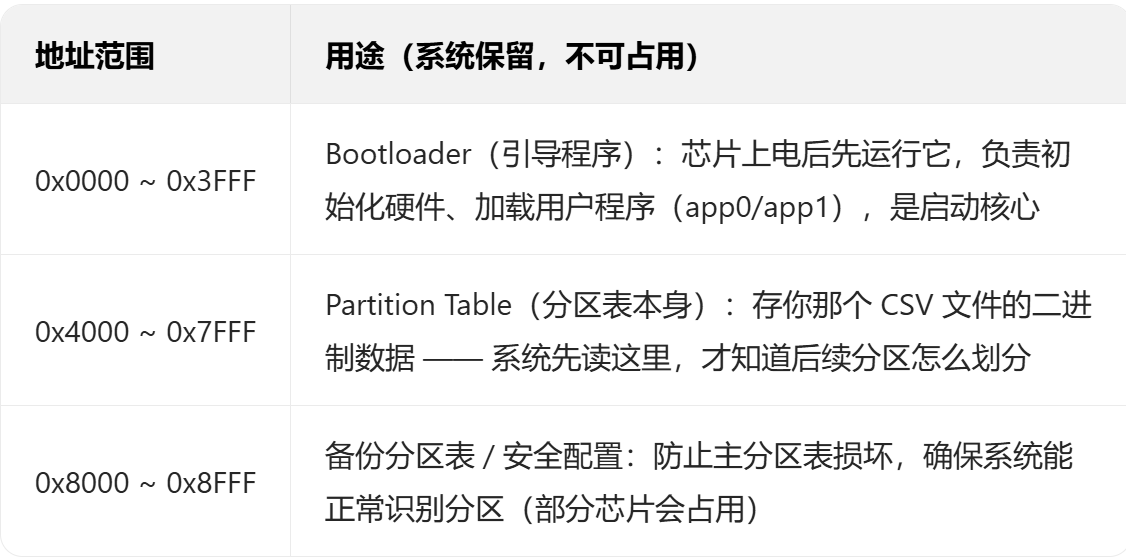

A：从0x9000开始偏移，查阅资料，前面的区域是S3芯片自己需要使用，如下：

这个设置好了，我们再设置我们的flash容量，速度，采用的SPI方式,后面根据使用，指定导入的库

复制代码

[env:esp32-s3-devkitc-1]
platform = espressif32 @ 6.5.0
board = esp32-s3-devkitc-1
framework = arduino
board_build.arduino.partitions = default_16MB.csv
board_build.arduino.memory_type = qio_opi
build_flags = -D BOARD_HAS_PSRAM
board_upload.flash_size = 16MB
upload_speed = 500000

后续根据我们开发的需要，需要导入依赖库，如下,后面会慢慢添加，最后会贴一份完整的ini文件

复制代码

lib_deps =
	lvgl/lvgl@^8.3.9

注意指定版本platform工具的版本@ 6.5.0

2. LVGL

2.1 移植

这里我们直接导入platform里面的官方LVGL库，，导入方式见1的最后，使用lvgl/lvgl@^8.3.9，可以在.pio/libdeps下找到，然后我们先进行更改，把lv_conf_temple.h改为lv_conf.h,然后我们进入这个文件，在其内部完成用户自定义的配置，时基，内存分配，颜色深度，绑定硬件（屏幕大小和回调函数），然后可选的配置，字体配置，文件系统，日志输出，还有部件的禁用
